صمام التحكم الكهربائي أداة تنفيذية مهمة في التحكم بعمليات الأتمتة الصناعية. يتكون هيكله من مشغل كهربائي وصمام تنظيم، بعد توصيلهما ودمجهما ميكانيكيًا، وتجميعهما، وتصحيح الأخطاء، وتركيبهما، لتشكيل صمام تحكم كهربائي. يُعد صمام التحكم الكهربائي الأداة الأساسية لضبط درجة حرارة وضغط الوسط في خط الأنابيب، ويؤثر أداؤه بشكل مباشر على سلامة تشغيل النظام بأكمله.  1. الهيكل الأساسي لصمام التحكم الكهربائي الجزء العلوي من صمام التحكم الكهربائي هو المُشغِّل، الذي يستقبل إشارة المُنظِّم من 0 إلى 10 مللي أمبير في الثانية أو من 4 إلى 20 مللي أمبير في الثانية، ويُحوِّلها إلى الإزاحة الخطية المُقابلة، ثم يُشغِّل صمام التحكم السفلي لضبط تدفق السائل مُباشرةً. تتشابه مُشغِّلات أنواع صمامات التحكم الكهربائية بشكل أساسي، ولكن تختلف بنية صمام التحكم (آلية الضبط) باختلاف ظروف الاستخدام.  2. الهيكل الأساسي للمحرك الكهربائي يتكون مُشغِّله الكهربائي بشكل أساسي من جزء كهربائي معزول وجزء ناقل حركة، ويُستخدم المحرك كحلقة وصل بين الجزئين المعزولين. يُخرِج مُحرِّك صمام التحكم الكهربائي عزم الدوران وفقًا لمتطلبات التحكم، وينقله إلى اللولب شبه المنحرف عبر ترس مُحفَّز متعدد المراحل، ويُحوِّل اللولب شبه المنحرف عزم الدوران إلى قوة دفع عبر السن اللولبي. ينقل اللولب شبه المنحرف الحركة الخطية إلى ساق الصمام عبر عمود الإخراج ذاتي القفل. يحتوي عمود الإخراج للمُشغِّل على حلقة ثابتة لمنع النقل، ويمكن أيضًا استخدام جهاز القفل الشعاعي لعمود الإخراج كمؤشر موضع متحرك. يتم توصيل سارية علم بحلقة إيقاف عمود الإخراج، حيث تعمل سارية العلم بشكل متزامن مع عمود الإخراج، ويتم تحويل إزاحة عمود الإخراج إلى إشارة كهربائية عبر لوحة الرف المتصلة بسارية العلم، والتي تُزوَّد بها لوحة التحكم الذكية كإشارة مقارنة ومخرج تغذية راجعة لموضع الصمام. في الوقت نفسه، يمكن أيضًا تقييد شوط المحرك الكهربائي بواسطة مفتاحي الحد الرئيسيين الموجودين على لوحة الرف، وحمايته بواسطة حدين ميكانيكيين.  3. مبدأ عمل المحرك الكهربائي ال محرك كهربائي مدمج يعتمد هذا النظام على المحرك الكهربائي كمصدر للتشغيل، والتيار المستمر كإشارة تحكم وتغذية راجعة. عند استقبال إشارة دخل من طرف دخل وحدة التحكم، تُقارن الإشارة بإشارة الموضع. عندما تكون قيمة انحراف الإشارتين أكبر من النطاق الميت المحدد، تُولّد وحدة التحكم طاقة خرج وتُشغّل محرك السيرفو ليدور، مما يُمكّن عمود خرج المُخفّض من الدوران في اتجاه مُحدّد لتقليل هذا الانحراف حتى يصبح أقل من النطاق الميت. عندها، يُثبّت عمود الخرج في الموضع المُقابل لإشارة الدخل.  4. هيكل وحدة التحكم تتكون وحدة التحكم من لوحة التحكم الرئيسية، والمستشعرات، وأزرار التشغيل المزودة بمصابيح LED، ومكثفات الطور المنقسم، وأطراف التوصيل، وغيرها. يعتمد مُضخّم المؤازرة الذكي على معالج دقيق أحادي الشريحة مُخصص، ويُحوّل الإشارة التناظرية وإشارة مقاومة موضع الصمام إلى إشارة رقمية عبر حلقة الإدخال. يعرض المعالج الدقيق النتيجة، ويُخرج إشارة التحكم بعد تمرير برنامج التحكم بالذكاء الاصطناعي وفقًا لنتائج أخذ العينات.

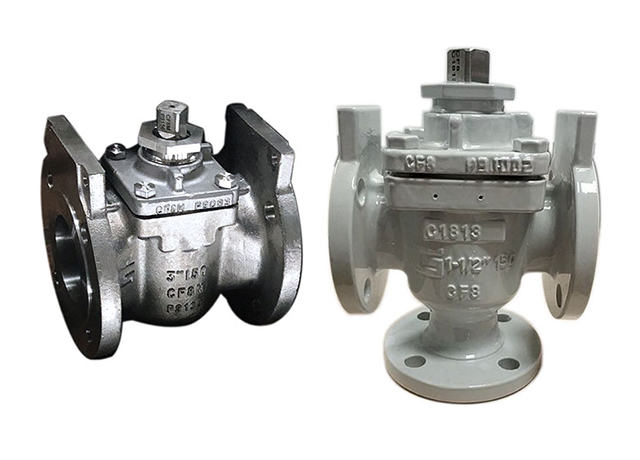

يستخدم صمام السدادة سدادة ذات ثقب عرضي كصمام لأجزاء الفتح والإغلاق. يدور المحبس مع ساق الصمام لتحقيق عملية الفتح والإغلاق. تُعرف صمامات السدادة الصغيرة غير المعبأة أيضًا باسم "المحابس". يتكون سدادة صمام السدادة في الغالب من مخروط (وأيضًا أسطوانة). تتعاون مع سطح الثقب المخروطي لجسم الصمام لتشكيل زوج مانع للتسرب. يُعد صمام السدادة أقدم أنواع الصمامات. يتميز بهيكل بسيط، وأبعاد خارجية صغيرة، وسرعة فتح وإغلاق، ومقاومة منخفضة لتدفق السوائل، إلا أن سطح السدادة يخضع للمعالجة وصيانته أكثر صعوبة. يُحكم صمام السدادة العادي من خلال التلامس المباشر بين جسم السدادة المعدني النهائي وجسم الصمام، مما يؤدي إلى ضعف أداء السداد، وقوة الفتح والإغلاق كبيرة، ويتطلب عزم دوران كبير، كما أنه سهل التآكل. يُستخدم عادةً فقط للضغط المنخفض (

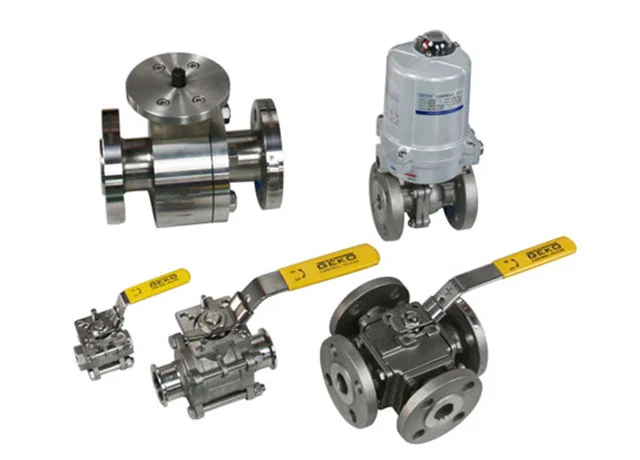

صمام الكرة عبارة عن كرة ذات قناة دائرية، تدور حول محور عمودي على القناة، وتدور الكرة مع ساق الصمام لتحقيق الغرض من فتحها وإغلاقها. يمكن إغلاق صمام الكرة بإحكام بمجرد دوران 90 درجة وعزم دوران منخفض. يمكن تجميع أجهزة تشغيل مختلفة لتشكيل صمامات كروية بطرق تحكم مختلفة وفقًا لاحتياجات ظروف العمل، مثل الصمامات الكروية الكهربائية، والهوائية، والهيدروليكية، وغيرها. وفقا للهيكل يمكن تقسيمها إلى:  1. صمام الكرة العائمة  كرة صمام الكرة عائمة. تحت تأثير الضغط المتوسط، تُحدث الكرة إزاحة معينة وتضغط بقوة على سطح الختم في نهاية المخرج لضمان إحكام الختم. يتميز صمام الكرة العائمة بهيكل بسيط وأداء إحكام جيد، ولكن حمولة محمل الكرة على وسط العمل تنتقل بالكامل إلى حلقة إحكام المخرج، لذا من الضروري مراعاة قدرة مادة حلقة الإحكام على تحمل حمولة وسط العمل. يُستخدم هذا الهيكل على نطاق واسع في صمامات الكرة ذات الضغط المتوسط ​​والمنخفض.  2. صمام الكرة الثابت  كرة صمام الكرة ثابتة ولا تتحرك بعد الضغط عليها. يحتوي صمام الكرة الثابت على مقعد صمام عائم. بعد الضغط عليه بواسطة الوسط، يتحرك مقعد الصمام، مما يُمكّن حلقة الختم من الضغط بقوة على الكرة لضمان إحكام الختم. عادةً ما تُركّب المحامل على العمودين العلوي والسفلي مع الكرة، ويكون عزم التشغيل صغيرًا، وهو مناسب للصمامات عالية الضغط وذات القطر الكبير. لتقليل عزم تشغيل صمام الكرة وزيادة فعالية الختم، ظهرت في السنوات الأخيرة صمامات كروية مُحكمة الغلق بالزيت. يُحقن زيت تشحيم خاص بين أسطح الختم لتشكيل طبقة زيتية، مما يُعزز أداء الختم ويقلل أيضًا من عزم التشغيل، وهو مناسب أكثر لصمامات الكرة عالية الضغط وذات القطر الكبير.  3. صمام الكرة المرن  كرة صمام الكرة مرنة. كلٌّ من الكرة وحلقة إحكام مقعد الصمام مصنوعان من مواد معدنية، وضغط الإحكام النوعي كبير جدًا. بناءً على ضغط الوسط نفسه، لا يلبي هذا الضغط متطلبات الإحكام، مما يستلزم تطبيق قوة خارجية. هذا الصمام مناسب للأوساط ذات درجات الحرارة والضغط العاليين. يتم الحصول على الكرة المرنة عن طريق فتح أخدود مرن في الطرف السفلي من الجدار الداخلي للكرة لتحقيق المرونة. عند إغلاق القناة، يُستخدم رأس الإسفين لساق الصمام لتوسيع الكرة وضغط مقعد الصمام لتحقيق الختم. قبل تدوير الكرة، يُرخى رأس الإسفين، فتعود الكرة إلى شكلها الأصلي، مما يُتيح فجوة صغيرة بين الكرة ومقعد الصمام، مما يُقلل من احتكاك وعزم تشغيل سطح الختم. طرق تصنيف صمام الكرة المستخدمة بشكل شائع هي كما يلي: وفقًا لحجم الضغط: صمام الكرة عالي الضغط، صمام الكرة متوسط ​​الضغط، صمام الكرة منخفض الضغط حسب نوع قناة التدفق: صمام كروي كامل الثقب، صمام كروي مخفض الثقب حسب موضع القناة: مستقيم، ثلاثي الاتجاهات، زاوية قائمة وفقًا لدرجة الحرارة: صمام الكرة بدرجة حرارة عالية، صمام الكرة بدرجة حرارة عادية، صمام الكرة بدرجة حرارة منخفضة، صمام الكرة بدرجة حرارة منخفضة للغاية وفقًا لشكل الختم: صمام الكرة ذو الختم الناعم، صمام الكرة ذو الختم الصلب التجميع حسب الساق: صمام الكرة للدخول العلوي، صمام الكرة للدخول الجانبي وفقًا لشكل الاتصال: صمام الكرة ذو الحافة، صمام الكرة الملحوم، صمام الكرة الملولب، صمام الكرة المشبك وفقًا لطريقة القيادة: صمام الكرة اليدوي، صمام الكرة بالتحكم التلقائي (صمام الكرة الهوائي، صمام الكرة الكهربائي، صمام الكرة الهيدروليكي) حسب حجم العيار: صمام كرة ذو قطر كبير جدًا، صمام كرة ذو قطر كبير، صمام كرة ذو قطر متوسط، صمام كرة ذو قطر صغير.

الفرق الرئيسي بين صمام الفراشة وصمام الفراشة هو أن فتح وإغلاق صمام الفراشة عبارة عن صفيحة، بينما صمام الكرة كروي. حركة الرفع؛ يمكن لصمام الفراشة وصمام البوابة ضبط تدفق الهواء خلال درجة الفتح؛ لكن صمام الكرة ليس مناسبًا للقيام بذلك.  1. خصائص صمام الكرة وصمام الفراشة مختلفة يتميز صمام الفراشة بسرعة فتح وإغلاق عالية، وبنية بسيطة، وتكلفة منخفضة، إلا أن إحكامه وقدرته على تحمل الضغط ليست جيدة. يشبه صمام الكرة صمام البوابة، ولكن بسبب محدودية الحجم ومقاومة الفتح والإغلاق، يصعب تحقيق قطر كبير. 2. مبدأ هيكل صمام الكرة وصمام الفراشة مختلف يُعد مبدأ هيكل صمام الفراشة مناسبًا بشكل خاص لتصنيع صفيحة الفراشة لصمام الفراشة ذي القطر الكبير المُثبت في اتجاه قطر خط الأنابيب. في الممر الأسطواني لجسم صمام الفراشة، تدور صفيحة الفراشة القرصية الشكل حول المحور، وتتراوح زاوية الدوران بين 0 و90 درجة. عند الدوران إلى 90 درجة، يكون الصمام مفتوحًا بالكامل. يتميز بهيكل بسيط، وتكلفته منخفضة، ونطاق تعديله واسع. عادةً ما تكون صمامات الكرة مناسبة للسوائل والغازات الخالية من الجسيمات والشوائب. تتميز بانخفاض فقدان ضغط السوائل، وأداء إحكام جيد، وتكلفته مرتفعة. بالمقارنة، فإن إحكام صمامات الكرة أفضل من صمامات الفراشة.  يعتمد ختم صمام الكرة على ضغط مقعد الصمام على السطح الكروي لفترة طويلة. يجب أن يتآكل أسرع من الصمام نصف الكروي. عادةً ما يكون ختم صمام الكرة مصنوعًا من مواد مرنة، ويصعب استخدامه في خطوط الأنابيب ذات درجات الحرارة العالية والضغط العالي. يتوسط ختم صمام الفراشة المطاط، وهو بعيد كل البعد عن أداء الختم المعدني الصلب للصمام نصف الكروي والصمام الكروي وصمام البوابة. بعد الاستخدام طويل الأمد للصمام نصف الكروي، سيكون لمقعد الصمام أيضًا قدر ضئيل من التآكل. يمكن الاستمرار في استخدامه من خلال التعديل. يحتاج ساق الصمام والتعبئة فقط إلى الدوران 90 درجة أثناء عملية الفتح والإغلاق. عند وجود علامات تسرب، اضغط على غدة التعبئة مرة أخرى. يمكن تحقيق عدم وجود تسرب في التعبئة ببضعة مسامير، بينما لا تزال الصمامات الأخرى تستخدم بالكاد للتسرب الصغير، ويتم استبدال الصمام بتسرب كبير. أثناء عملية الفتح والإغلاق، يعمل صمام الكرة تحت تأثير قوة تثبيت مقعدي الصمام عند كلا الطرفين. يتميز بعزم فتح وإغلاق أكبر من صمام نصف الكرة. كلما كبر القطر الاسمي، كان الفرق في عزم الفتح والإغلاق أكثر وضوحًا. يهدف فتح وإغلاق صمام الفراشة إلى التغلب على تشوه المطاط، وبالتالي يكون عزم الدوران أكبر. يعمل صمام البوابة وصمام الكرة لفترة طويلة ويتطلبان جهدًا كبيرًا. صمام الكرة وصمام السدادة من نفس النوع، إلا أن جزء الإغلاق كروي، وتدور الكرة حول الخط المركزي لجسم الصمام لفتح الصمام وإغلاقه. تُستخدم صمامات الكرة بشكل أساسي لقطع وتوزيع وتغيير اتجاه تدفق الوسط في خط الأنابيب. 3. مجالات تطبيق صمام الكرة وصمام الفراشة مختلفة حاليًا، يُستخدم صمام الفراشة، كمكون للتحكم في تدفق أنظمة الأنابيب، على نطاق واسع في مجالات عديدة، مثل البترول، والصناعات الكيميائية، والمعادن، والطاقة الكهرومائية، وغيرها. في تقنية صمام الفراشة المعروفة، يعتمد شكل الختم في الغالب على هيكل الختم، ومادة الختم هي المطاط، والبولي تترافلوروإيثيلين، وغيرها. نظرًا لمحدودية خصائصه الهيكلية، فهو غير مناسب لصناعات مثل مقاومة درجات الحرارة العالية، والضغط العالي، ومقاومة التآكل. تتحمل صمامات الكرة درجات حرارة وضغوطًا عالية بتكلفة منخفضة نسبيًا. ولذلك، تُستخدم عادةً في تطبيقات المياه والغاز. وبفضل متانتها الفائقة وخصائصها الإحكامية، توفر أداءً ممتازًا للإغلاق حتى بعد سنوات طويلة من الاستخدام.

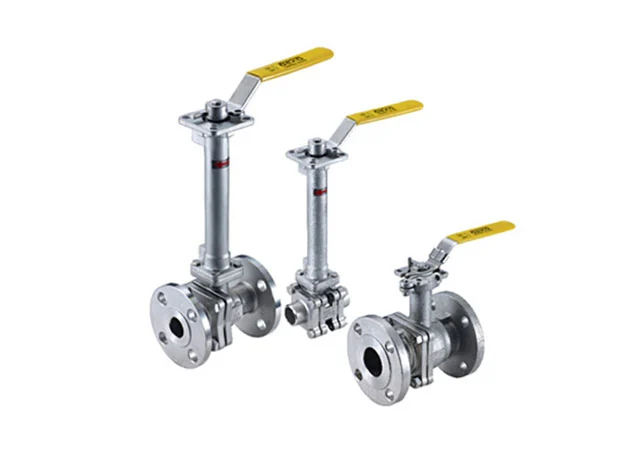

مقدمة لخطوات تركيب صمام الكرة ذو الحافة المصنوعة من الفولاذ المقاوم للصدأ عند رفع الصمام، لا ينبغي ربط الحبل بعجلة اليد أو ساق الصمام، حتى لا تتلف هذه الأجزاء، يجب ربطه بالحافة.قبل التركيب، يُنصح بفحص الصمام والتأكد من مواصفاته وطرازه للتأكد من عدم وجود أي تلف، وخاصةً في ساق الصمام. أدره عدة مرات للتأكد من عدم وجود أي انحراف، لأن ساق الصمام غالبًا ما يكون مائلًا أثناء النقل. كما يُنصح بإزالة أي شوائب من الصمام.عند تثبيت صمامات كروية ذات حواف من الفولاذ المقاوم للصدأ انتبه جيدًا لشد البراغي بشكل متماثل ومتساوٍ. يجب أن تكون شفة الصمام وشفة الأنبوب متوازيتين مع وجود فجوة مناسبة لمنع الصمام من توليد ضغط زائد أو حتى التشقق. يجب إيلاء اهتمام خاص للمواد الهشة والصمامات منخفضة المتانة. يجب أولًا لحام الصمامات المراد لحامها بالأنبوب باللحام النقطي، ثم فتح أجزاء الإغلاق بالكامل، ثم لحامها حتى النهاية.عند تركيب صمام المسمار، يجب لف التعبئة المانعة للتسرب على خيط الأنبوب، ولا تدخل في الصمام، حتى لا تتراكم في الصمام وتؤثر على تدفق الوسط.يجب تنظيف خط الأنابيب المتصل بصمام الكرة ذي الشفة. يمكن استخدام الهواء المضغوط لإزالة الرمال الطينية، وبرادة أكسيد الحديد، وخبث اللحام، وغيرها من الحطام. هذه الحطام لا تخدش سطح إحكام الصمام فحسب، بل تسد الصمام الصغير وتجعله غير صالح للاستخدام.  مزايا صمام الكرة ذو الحواف المصنوع من الفولاذ المقاوم للصدأ الفتح والإغلاق مريح وسريع، ويوفر العمالة، ومقاوم للسوائل صغير، ويمكن تشغيله بشكل متكرر.هيكل بسيط، حجم صغير ووزن خفيف.يمكن نقل الطين، ويكون تراكم السوائل عند فوهة الأنبوب أقل ما يمكن.أداء تعديل جيد مع المحترفين مصنعي صمامات الكرة ذات الحواف .مقاومة السوائل صغيرة، وصمام الكرة الكامل لا يحتوي بشكل أساسي على مقاومة للتدفق.مُحكم وموثوق. يتميز بسطحين للإغلاق، ويُستخدم حاليًا على نطاق واسع أنواع مختلفة من البلاستيك في مواد إغلاق صمام الكرة، مما يُتيح أداء إغلاق ممتازًا ويُحقق إغلاقًا كاملاً. كما يُستخدم على نطاق واسع في أنظمة التفريغ.سهل التشغيل، سريع الفتح والإغلاق، يحتاج فقط إلى الدوران 90 درجة من الفتح الكامل إلى الإغلاق الكامل، وهو مناسب للتحكم عن بعد.

هناك أنواع عديدة من صمامات البوابة، ومن بينها صمام بوابة السكين، ويُسمى أيضًا صمام بوابة السكين. وتنقسم صمامات البوابة، حسب نوع هيكلها، إلى صمامات بوابة مسطحة وصمامات بوابة سكين. ووفقًا لطرق التوصيل المختلفة، تُصنف صمامات بوابة السكين إلى صمامات بوابة ذات شفة، وصمام بوابة ذو نتوء، وصمام بوابة ذو رقاقة. بالمقارنة مع صمام البوابة العادي، يتميز صمام البوابة السكينية ببنية بسيطة. فهو صغير الحجم، مرن التشغيل، وسهل التركيب. وهو أكثر ملاءمة للوسائط عالية التماسك والجسيمات الصلبة. وكما يوحي اسمه، يعتمد صمام البوابة السكينية بشكل أساسي على البوابة الشفرة لقطع المواد. للبوابة سطحان للإغلاق على شكل إسفين. يمكن تحويل البوابة إلى بوابة صلبة متكاملة، أو إلى بوابة مرنة تُحدث تشوهات طفيفة، مما يُحسّن أداء الإغلاق. باختصار، يتميز صمام البوابة السكينية بالمزايا التالية مقارنةً بصمامات البوابة العادية: الحشية على شكل حرف U لها تأثير إغلاق جيد.تصميم القطر الكامل يعزز قدرة الصمام على المرور. في الوقت نفسه، في حالة التلوث، يسهل تركيبه وتفكيكه وصيانته، ويمكن استبدال الجزء المانع للتسرب للصمام دون الحاجة إلى إزالته، مما يُسهّل صيانته.تتمتع البوابة ذات وظيفة سكين البوابة بتأثير جيد لكسر البوابة، ويمكنها قطع جميع أنواع المواد المتفرقة في الوسط بشكل فعال، وحل ظاهرة التسرب بعد كسر البوابة للوسائط التي تحتوي على كتل وجسيمات وألياف.طول هيكل صمام بوابة السكين قصير للغاية، وحجم صغير، ومقاومة تدفق صغيرة، ووزن خفيف، وتوفير المواد، وشغل مساحة فعالة صغيرة. على الرغم من أن سعر صمام بوابة السكين ذو الغطاء أعلى من صمام البوابة العادي، وقد تم الاعتراف بأدائه الجيد بشكل عام من قبل السوق.  نطاق استخدام صمام بوابة السكين: التعدين وغسيل الفحم وصناعة الحديد والصلب - تستخدم لغسل الفحم وأنابيب الغسيل، وأنابيب ترشيح الخبث، وما إلى ذلك، وأنابيب تصريف الرماد؛جهاز تنقية - يستخدم لمياه الصرف الصحي والطين والأوساخ والمياه المصفاة التي تحتوي على مواد صلبة عالقة؛صناعة الورق - تستخدم لأي تركيز من اللب أو خليط المادة والماء؛إزالة الرماد من محطة الطاقة - يستخدم في خلط الرماد.  احتياطات تركيب صمام بوابة السكين قبل تركيب صمام بوابة السكين، تحقق من تجويف الصمام وسطح الختم والأجزاء الأخرى، ولا تسمح بتراكم الأوساخ أو الرمال.ينبغي شد مسامير كل جزء متصل بالتساوي.تأكد من ضرورة الضغط على أجزاء التعبئة بإحكام، ليس فقط لضمان أداء الختم للتعبئة، ولكن أيضًا لضمان الفتح المرن للبوابة؛قبل تثبيت الصمام، يجب على المستخدم التحقق من طراز الصمام وحجم الاتصال والانتباه إلى اتجاه تدفق الوسيط لضمان التوافق مع متطلبات الصمام؛عند تركيب الصمام، يجب على المستخدم حجز المساحة اللازمة لمحرك الصمام؛يجب أن يتم توصيل جهاز القيادة وفقًا لمخطط الدائرة؛يجب صيانة صمام بوابة السكين بانتظام، ويجب عدم الاصطدام به والضغط عليه حسب الرغبة، حتى لا يؤثر ذلك على الختم.

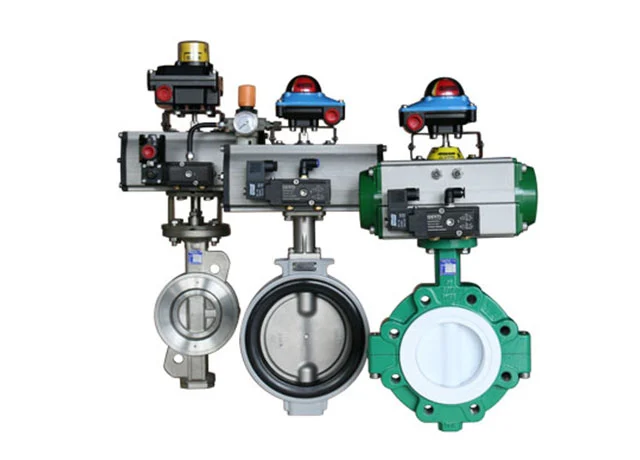

صمام الفراشة، المعروف أيضًا باسم صمام الرفرف، يستخدم غالبًا في خطوط الأنابيب لنقل مختلف الوسائط السائلة المسببة للتآكل وغير المسببة للتآكل في الأنظمة الهندسية مثل المولدات، وغاز الفحم، والغاز الطبيعي، وغاز البترول المسال، والهواء الساخن والبارد، والصهر الكيميائي، وما إلى ذلك، لتنظيم وقطع تدفق الوسيط. 1. مبدأ عمل صمام الفراشة صمام الفراشة هو صمام يستخدم صفيحة فراشة دائرية كعنصر فتح وإغلاق، ويدور مع ساق الصمام لفتح قناة السائل وإغلاقها وضبطها. تُركّب صفيحة الفراشة في صمام الفراشة باتجاه قطر خط الأنابيب. في القناة الأسطوانية لجسم صمام الفراشة، تدور صفيحة الفراشة القرصية الشكل حول المحور، وتتراوح زاوية دورانها بين 0 و90 درجة. عند دورانها إلى 90 درجة، يكون الصمام مفتوحًا تمامًا. يمكن التحكم في تدفق السائل بتغيير زاوية انحراف القرص. 2. أربعة أنواع من صمامات الفراشة (1) صمام الفراشة المتحدة المركز يتميز هذا النوع من صمامات الفراشة بتركيب مركز عمود ساق الصمام، ومركز صفيحة الفراشة، ومركز الجسم في نفس الوضع. يتميز ببنية بسيطة وسهولة تصنيع. وتنتمي صمامات الفراشة المبطنة بالمطاط الشائعة إلى هذه الفئة. عيبها هو أن صفيحة الفراشة وقاعدة الصمام تكونان دائمًا في حالة بثق وكشط، مما يؤدي إلى اتساع مسافة المقاومة وسرعة التآكل. (2) صمام فراشة أحادي المركز لحل مشكلة بثق القرص وقاعدة الصمام في صمام الفراشة متحدة المركز، تم إنتاج صمام الفراشة أحادي المركز. ميزته الهيكلية هي انحراف مركز عمود ساق الصمام عن مركز صفيحة الفراشة، مما يمنع الطرفين العلوي والسفلي من أن يصبحا محور الدوران، مما يُشتت ويُقلل البثق الزائد بين الطرفين العلوي والسفلي لصفيحة الفراشة وقاعدة الصمام. (3) صمام الفراشة ذو الإزاحة المزدوجة بناءً على صمام الفراشة أحادي المركز، تم تطوير صمام الفراشة ثنائي الإزاحة الأكثر شيوعًا وتشكيله. ميزته الهيكلية هي انحراف مركز عمود ساق الصمام عن مركز القرص ومركز الجسم. يُمكّن تأثير المركز المزدوج القرص من الانفصال عن مقعد الصمام فور فتحه، مما يُقلل بشكل كبير من البثق والخدش المفرطين للقرص ومقعد الصمام، ويُقلل من مقاومة الفتح والتآكل، ويُحسّن أداء الصمام. كما يُطيل عمر المقعد. (4) صمام الفراشة ثلاثي الإزاحة لتحمل درجات الحرارة العالية، يجب استخدام مانع تسرب صلب، ولكن كمية التسرب كبيرة؛ ولعدم وجود تسرب، يجب استخدام مانع تسرب ناعم، ولكنه غير مقاوم لدرجات الحرارة العالية. للتغلب على تناقض صمام الفراشة مزدوج الإزاحة، كان صمام الفراشة لامركزيًا للمرة الثالثة (الانحراف عن الخط المركزي لسطح الختم المعدني). يتميز الهيكل بأن المحور المخروطي لسطح الختم للوحة الفراشة ينحرف عن محور أسطوانة الجسم بينما يكون موضع ساق الصمام اللامركزي المزدوج لامركزيًا. أي أنه بعد اللامركزية الثالثة، لم يعد قسم الختم للقرص دائرة حقيقية، بل شكل بيضاوي. أكبر ميزة لصمام الفراشة ثلاثي الإزاحة هي أن هيكل الختم قد تغير بشكل أساسي. لم يعد ختم موضع، بل ختم التواء؛ لا يعتمد على التشوه المرن لمقعد الصمام، ولكنه يعتمد كليًا على ضغط سطح التلامس لمقعد الصمام لتحقيق تأثير الختم.

صمام الفراشة عبارة عن صفيحة فراشة قرصية الشكل، تدور حول محورها في جسم الصمام، لذا يُطلق على الصمام الذي يفتح أو يغلق أو يضبط موضعه اسم صمام الفراشة. عادةً ما تكون زاوية صمام الفراشة أقل من 90 درجة بين الفتح الكامل والإغلاق الكامل. لا يتمتع صمام الفراشة وساق الفراشة بخاصية القفل الذاتي. لتحديد موضع الصفيحة، يجب تركيب مخفض تروس دودية على ساق الصمام. لا يقتصر استخدام مخفض الترس الدودي على جعل الصفيحة الفراشية ذاتية القفل فحسب، بل يُمكّنها من التوقف في أي موضع، ويحسّن أيضًا من أداء تشغيل الصمام. 1. مميزات صمام الفراشة ثنائي الاتجاه ثلاثي المركز عالي الأداء ذو ​​الختم الصلب صمام الفراشة ثلاثي الإزاحة عبارة عن مكونين متصلين، وطبقة الختم لقاعدة الصمام مصنوعة من مواد سبائك مقاومة للحرارة والتآكل. حلقة الختم متعددة الطبقات ناعمة ومتراصة مثبتة على صفيحة الصمام. بالمقارنة مع صمام الفراشة التقليدي، يتميز هذا الصمام بمقاومة عالية للحرارة، وسهولة في التشغيل، وعدم احتكاك عند الفتح والإغلاق. عند الإغلاق، يزداد عزم دوران آلية النقل لتعويض الختم، مما يُحسّن أداء صمام الفراشة. يتميز بأداء ختم ممتاز وعمر خدمة طويل. تتكون حلقة إحكام مقعد الصمام من صفائح متعددة الطبقات من الفولاذ المقاوم للصدأ على جانبي حلقة الإحكام الناعمة على شكل حرف T. سطح إحكام صفيحة الصمام ومقعد الصمام عبارة عن هيكل مخروطي مائل، وتغطيه مادة سبيكة مقاومة للحرارة والتآكل؛ ويتم تجميع الزنبرك المثبت بين صفيحة ضغط حلقة الضبط ومسامير الضبط على صفيحة الضغط معًا. يعوض هذا الهيكل بفعالية منطقة التفاوت بين غلاف العمود وجسم الصمام والتشوه المرن لساق الصمام تحت الضغط المتوسط، ويحل مشكلة إحكام الصمام أثناء التبادل ثنائي الاتجاه لنقل المواد. تتكون حلقة الإحكام من صفائح متعددة الطبقات من الفولاذ المقاوم للصدأ على جانبي حلقة الإحكام الناعمة على شكل حرف T، مما يتميز بميزة مزدوجة: إحكام معدني صلب وإحكام ناعم، وأداء إحكام خالٍ من التسرب في درجات الحرارة المنخفضة والعالية. 2. تصنيف صمامات الفراشة يمكن تقسيم صمامات الفراشة، وفقًا لهيكلها، إلى صمامات فراشة ذات لوحة إزاحة، وصمامات فراشة ذات لوحة رأسية، وصمامات فراشة ذات لوحة مائلة، وصمامات فراشة ذات رافعة. وفقًا لشكل الختم، تُقسّم إلى نوعين: صمامات فراشة ذات غلق ناعم وصمامات فراشة ذات غلق صلب. عادةً ما تُغلق صمامات الفراشة ذات الغلق الناعم بحلقات مطاطية، بينما تُغلق صمامات الفراشة ذات الغلق الصلب بحلقات معدنية. وفقًا لنوع التوصيل، تُقسّم إلى صمامات فراشة ذات وصلة شفة، وصمامات فراشة ذات وصلة رقاقة. وفقًا لطريقة النقل، تُقسّم إلى صمامات فراشة يدوية، وصمامات فراشة بناقل حركة تروس، وصمامات فراشة هوائية، وصمامات فراشة هيدروليكية، وصمامات فراشة كهربائية. 3. احتياطات تركيب وصيانة صمامات الفراشة (1) أثناء التثبيت، يجب أن يتوقف قرص الصمام في الوضع المغلق. (2) يجب تحديد موضع الفتح وفقًا لزاوية دوران لوحة الفراشة. (3) بالنسبة لصمامات الفراشة ذات صمامات الالتفافية، يجب فتح صمام الالتفافية قبل الفتح. (4) يجب أن يتم تركيبه وفقًا لتعليمات التركيب الخاصة بالشركة المصنعة، ويجب وضع أساس متين لصمامات الفراشة الثقيلة.

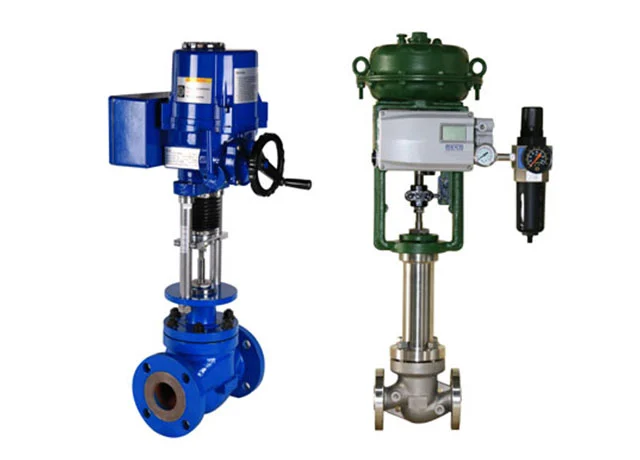

يتكون صمام التحكم من مجموعتين رئيسيتين: مجموعة جسم الصمام ومجموعة المشغل (أو نظام المشغل)، وتنقسم هذه المجموعات إلى أربع سلاسل: صمام تحكم أحادي المقعد، وصمام تحكم ثنائي المقعد، وصمام تحكم ذو غلاف، وصمام تحكم ذاتي التشغيل. يمكن أن تؤدي الاختلافات بين هذه الأنواع الأربعة من الصمامات إلى العديد من التكوينات القابلة للتطبيق، لكل منها تطبيقاتها وخصائصها ومزاياها وعيوبها الخاصة. في حين أن بعض صمامات التحكم تُستخدم في نطاق أوسع من التطبيقات مقارنةً بغيرها، إلا أن صمامات التحكم ليست مناسبة لجميع التطبيقات، مما يتطلب العمل معًا لإيجاد أفضل الحلول لتحسين الأداء وخفض التكلفة. 1. خصائص صمام التحكم (1) هناك أنواع مختلفة من صمامات التحكم، وتختلف تطبيقاتها. لذلك، يجب اختيار نوع صمام التحكم بعناية وفقًا لمتطلبات عملية الإنتاج التكنولوجية. (2) تنقسم صمامات التحكم الهوائية إلى نوعين: صمام فتح وإغلاق. يُغلق صمام فتح الهواء في حالة العطل، بينما يُفتح صمام إغلاق الهواء في حالة العطل. يمكن استخدام بعض المعدات المساعدة لتشكيل صمام تثبيت أو قفل ذاتي لصمام التحكم، أي أن صمام التحكم يُبقي الصمام مفتوحًا قبل حدوث العطل. (3) يمكن تحقيق فتح وإغلاق الهواء من خلال الجمع بين أنواع المحركات الموجبة والسالبة والصمامات الموجبة والسالبة. عند استخدام محدد موضع الصمام، يمكن تحقيق ذلك أيضًا باستخدام محدد موضع الصمام. (4) صمامات التحكم المختلفة لها هياكل مختلفة ولها خصائصها الخاصة. 2. نوع صمام التحكم هناك أنواع عديدة من أجسام الصمامات لصمامات التحكم. تشمل الأنواع الشائعة صمامات التحكم المستقيمة أحادية المقعد، وصمامات التحكم المستقيمة ثنائية المقعد، وصمامات الزاوية، وصمامات الحجاب الحاجز، وصمامات التدفق المنخفض، وصمامات الدوران اللامركزي، وصمامات الفراشة، وصمامات الأكمام، وصمامات الكرة، وغيرها. عند اختيار صمامات محددة، ضع في اعتبارك ما يلي: (1) يتم النظر إليه بشكل أساسي وفقًا لخصائص التدفق المحددة والقوة غير المتوازنة. (2) عندما يكون الوسط السائل عبارة عن معلق يحتوي على تركيز عالٍ من الجسيمات الكاشطة، يجب أن تكون المادة الداخلية للصمام صلبة. (3) بما أن الوسط تآكلي، حاول اختيار صمام ذو بنية بسيطة. (4) عندما تكون درجة حرارة وضغط الوسط مرتفعين والتغيير كبير، يجب اختيار مادة قلب الصمام ومقعد الصمام مع تغيير صغير في درجة الحرارة والضغط. (5) يحدث التبخر الوميضي والتجويف فقط في الوسائط السائلة. في عملية الإنتاج الفعلية، يُسبب الوميض والتجويف اهتزازًا وضوضاء، مما يُقلل من عمر الصمام. لذلك، يجب تجنب الوميض والتجويف عند اختيار الصمام. 3. تطبيق صمام التحكم صمام التحكم الهيدروليكي في مستوى الماء لديه وظيفة فتح وإغلاق خط أنابيب الصمام تلقائيًا للتحكم في مستوى الماء. وهو مناسب لنظام إمداد المياه التلقائي لمختلف أبراج المياه (المسابح) في المؤسسات الصناعية والتعدينية والمباني المدنية، ويمكن استخدامه كصمام تحكم في إمداد المياه المتداولة للغلايات الجوية. الصمام صغير الحجم، سهل التركيب، حساسية عالية للتنشيط، فقدان صغير للرأس، لا ظاهرة مطرقة الماء، يتم التحكم به بواسطة كرات عائمة صغيرة يمكن أن يحسن بشكل كبير من معدل استخدام برج المياه. بالنسبة لأبراج المياه المبنية حديثًا، بسبب انخفاض حجم الكرة العائمة، يُترك الجزء العلوي من برج المياه للكرة العائمة لتطفو بحرية، ويتم تقليل الارتفاع المطلوب لتقليل تكلفة برج المياه والتغلب على عيوب صمام الطفو اللولبي القديم، مثل الحجم الكبير، والتلف السهل، وانخفاض ضغط العمل، وكمية كبيرة من الفائض.

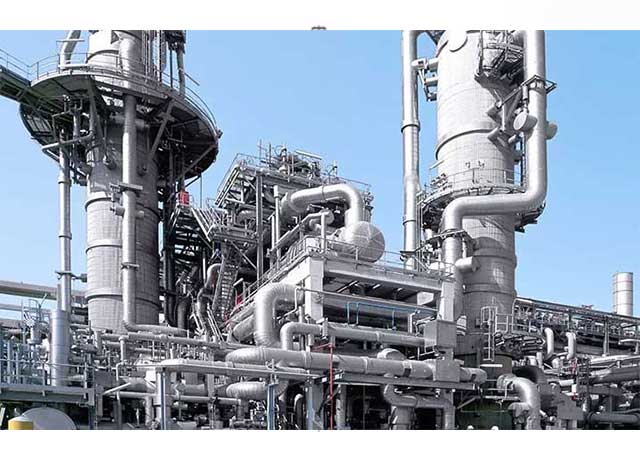

تُعد الصمامات الكيميائية من الملحقات المهمة للتحكم في سوائل الأنابيب الصناعية. في ظل ظروف التشغيل المتنوعة للأنظمة الصناعية المعقدة وتنوع الصمامات، لاختيار صمام مناسب لنظام الأنابيب، يجب أولاً فهم أداء الصمام، وثانياً، إتقان خطوات وأسس اختيار الصمامات. ثالثاً، اتباع مبادئ اختيار الصمامات للصناعات البترولية والكيميائية. لا تقتصر تطبيقات الصمامات الكيميائية على نطاق واسع فحسب، بل تشمل أيضًا نطاقًا واسعًا من الاستخدامات. وبالطبع، تتطلب الصمامات الكيميائية متطلبات أعلى من الصمامات العادية. فالوسائط المستخدمة في الصمامات الكيميائية سهلة التآكل نسبيًا. فمن صناعة الكلور القلوي البسيطة إلى شركات البتروكيماويات الكبيرة، تتميز الصمامات الكيميائية بدرجات حرارة وضغط عاليين، ومقاومة للتآكل والتآكل، وفروق كبيرة في درجات الحرارة والضغط. لذا، عند استخدام هذا النوع من الصمامات في بيئات أكثر خطورة، يجب الالتزام الصارم بالمعايير الكيميائية في عملية الاختيار والاستخدام. شركة جيكو لتكنولوجيا التحكم في التدفق هي شركة متخصصة في تصنيع الصمامات الكيميائية، وتُصنع منتجاتها وفقًا للمعايير الكيميائية بدقة. 1. كيفية اختيار صمام الكيميائية؟ تختار الصناعة الكيميائية عمومًا صمامًا مستقيمًا ذو مقاومة تدفق منخفضة. يُستخدم عادةً كصمام لإغلاق وفتح الوسيط. يُستخدم الصمام سهل الضبط للتحكم في التدفق. يُعد صمام السدادة وصمام الكرة أكثر ملاءمة للعكس والتحويل. يُعد انزلاق عنصر الإغلاق على طول سطح الختم مع تأثير المسح هو الأنسب للوسط ذي الجسيمات العالقة. تشمل الصمامات الكيميائية الشائعة صمامات الكرة، وصمامات البوابة، وصمامات الكرة الأرضية، وصمامات الأمان، وصمامات السدادة، وصمامات الفحص، وما إلى ذلك. يحتوي التيار الرئيسي لوسائط الصمامات الكيميائية على مواد كيميائية، وهناك العديد من الوسائط المسببة للتآكل الحمضي القاعدي. مصنعو مواد الصمامات الكيميائية هم بشكل رئيسي 304L و316. بالنسبة للوسائط العادية، يتم اختيار 304 كمادة رئيسية، وتُصنع السوائل المسببة للتآكل الممزوجة بالمواد الكيميائية المختلفة من الفولاذ السبائكي أو المبطن بالفلور. 2. دور أنواع الصمامات الكيميائية (1) نوع الفتح والإغلاق: قطع أو تجريف تدفق السوائل في الأنبوب. (2) نوع التعديل: ضبط التدفق ومعدل التدفق في الأنبوب. (3) نوع الخانق: يحدث انخفاض كبير في الضغط بعد مرور السائل عبر الصمام. (4) أنواع أخرى: الفتح والإغلاق التلقائي، الحفاظ على ضغط معين، منع البخار والصرف. 3. احتياطات قبل استخدام الصمامات الكيميائية (1) ما إذا كانت هناك بثور وشقوق وعيوب أخرى على الأسطح الداخلية والخارجية للصمام الكيميائي. (2) ما إذا كان الاتصال بين مقعد الصمام وجسم صمام الصمام الكيميائي ثابتًا، وما إذا كان قلب الصمام ومقعد الصمام متطابقين، وما إذا كان سطح الختم معيبًا. (3) ما إذا كان الاتصال بين ساق الصمام ونواة صمام الصمام الكيميائي مرنًا وموثوقًا به، وما إذا كان ساق الصمام منحنيًا، وما إذا كان الخيط تالفًا.

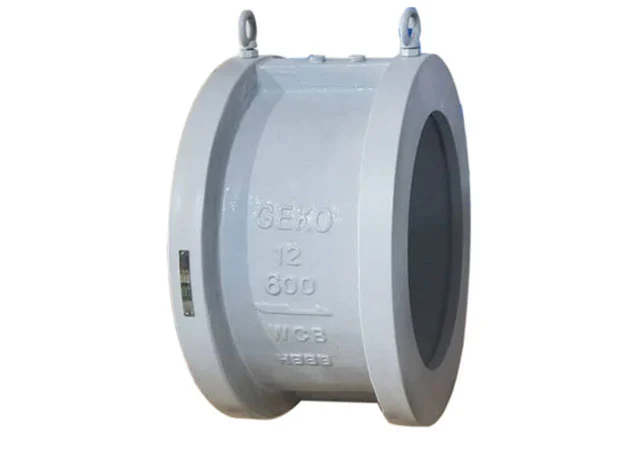

1. وظيفة صمام الفحص هي التأكد من تدفق السائل في اتجاه واحد عادةً ما تضغط الأجزاء المتحركة على قاعدة الصمام لتكوين مانع تسرب. لفتح الصمام، يجب تطبيق ضغط خفيف عليها. بمجرد فتحه، تُولّد طاقة سائلة لفتحه أو توسيعه. يجب أن يتوقف تدفق السائل قبل إغلاق الصمام. تمنع ديناميكيات السوائل الناتجة عن تدفق السائل جميع الصمامات من الإغلاق. قد يُستخدم زنبرك للتحكم في الفتح والمساعدة في الإغلاق، وقد لا يُستخدم. تعتمد بعض صمامات عدم الرجوع على الجاذبية وحدها لتوفير قوة الإغلاق. يجب تركيب الصمامات التي تعتمد على الجاذبية وفقًا لتعليمات الشركة المصنعة. في حال تحديد أنابيب أفقية، يجب تغيير ميل الأنبوب المحلي قصير المسافة. تعمل صمامات عدم الرجوع المتأرجحة بالجاذبية. عند فتح الصمام، تزداد القوة اللازمة للتحكم في فتحه. إذا كان التوازن بين وزن القرص وقوى ديناميكية السوائل غير صحيح، فلن ينفتح الصمام بالكامل. قد تؤدي زيادة معدل التدفق إلى تآكل أو تلف غير متوقع، لذا يجب أن تستوفي الصمامات التي تعمل بالجاذبية شروط التشغيل. عندما يكون الصمام مفتوحًا بالكامل، يجب أن يكون مسار القرص أو المكبس محدودًا بمانع. الصمام المفتوح بالكامل، ولكن غير المقيد، يكون عرضة للاهتزاز. يمكن أن يتسبب الاهتزاز في تآكل سريع لدبابيس سلسلة الأمونيوم أو المكبس. قد تتعرض الصمامات التي تستخدم نوابض لعطل مبكر في النوابض (بسبب التعب). قد يكون الاهتزاز ناتجًا عن الدوامات أو الاضطرابات. عندما يكون للسائل بعض اللزوجة، يمكن لتخميد السوائل أن يكبح الاهتزاز. يمكن تصميم الصمامات التي تستخدم نوابض بنوابض متفاوتة الصلابة. يمكن أن يكون هذا مخمدًا فعالًا للاهتزاز إذا تضمن توقف المسار الكامل ضغطًا لمنع الارتداد بعد بدء التشغيل السريع. 2. التصميمات المختلفة لصمام الفحص تهدف إلى أداء دوره بشكل أفضل يتضمن الضغط تصميم مقعد ولوحة أو مكبس يمنع صمام عدم الرجوع من الانغلاق بقوة. إضافة مادة إضافية على المقعد تخلق منطقتي ضغط. حاول عصر السائل من هاتين المنطقتين، مما يؤدي إلى إبطاء الصمام أثناء الإغلاق المفاجئ. ولكن هناك ثمن يجب دفعه مقابل ذلك. تعد المساحة المتزايدة ذات الخلوص المحدود موقعًا مثاليًا لجمع الجسيمات الصلبة الصغيرة. يمكن أن تتسبب حماية قوة الضغط بالإغلاق المتحكم فيه في حدوث المزيد من المشاكل بسبب المواد الصلبة المجمعة ما لم تكن هناك فجوة ضغط كافية لإخراج المواد الصلبة. يمكن سحق المواد الصلبة الهشة مثل الفحم باستخدام ختم ضيق. تميل منطقة الضغط إلى توسيع عرض المقعد الفعال وتقليل قدرة الصمام على سحق المواد الصلبة. يجب أخذ هذا التأثير في الاعتبار، مع مراعاة جميع خصائص المواد الصلبة ذات الصلة. غالبًا ما تكون مقاعد صمامات الكرة ضيقة جدًا وقد تجمع المواد الصلبة للحصول على مقاعد أكثر كفاءة. قد تقتصر مشاكل الاهتزاز على الصمامات الصغيرة. فعندما يكون الصمام أكبر، يزداد قصور الأجزاء المتحركة. وقد يُخفف القصور الذاتي المتزايد الاهتزازات بفعالية، ويؤدي إلى تأخير الإغلاق بعد بدء التدفق العكسي. لذا، يصبح تخميد قاعدة الصمام بالغ الأهمية. بالنسبة لجميع الصمامات، يجب فحص مساحة مسار التدفق وحساب معدلات التدفق وفقًا لظروف التشغيل التصميمية. ولا تقل أهمية مساحة القرص والمكبس عن مساحة الفتحة الرئيسية. أما مناطق المجرى الأصغر، فهي عرضة للتآكل، وقد يحدث تآكل التجويف. ولوظائف محددة، قد يتضمن جسم صمام الفحص وصلات مساعدة، مثل فتحات التهوية والمصارف. وقد تحتوي صمامات التطبيقات الحرارية أحيانًا على صمام تحويل يسمح للنظام بالتسخين عند معدلات تدفق منخفضة.

صمام الكرة وصمام البوابة هما نوعان من الصمامات، والفرق بينهما هو أن جزأه المغلق كروي، يدور حول مركز جسم الصمام لفتحه وإغلاقه. تُستخدم صمامات الكرة بشكل رئيسي لقطع وتوزيع وتغيير اتجاه تدفق المواد في الأنابيب. 1. صمام الكرة ذو الحافة، وهو نوع جديد من الصمامات يُستخدم على نطاق واسع، يتميز بالمزايا التالية: 1. مقاومة السوائل صغيرة، ومعامل مقاومتها يساوي مقطع الأنبوب بنفس الطول. 2. هيكل بسيط، حجم صغير ووزن خفيف. 3. محكمة وموثوقة، يتم استخدام مادة سطح الختم الخاصة بصمام الكرة على نطاق واسع في البلاستيك، وأداء الختم جيد، وقد تم استخدامه أيضًا على نطاق واسع في أنظمة الفراغ. 4. صمام الكرة ذو الحافة سهل التشغيل، ويفتح ويغلق بسرعة، ويحتاج فقط إلى الدوران 90 درجة من الفتح الكامل إلى الإغلاق الكامل، وهو مناسب للتحكم عن بعد. 5. الصيانة مريحة، صمام الكرة لديه هيكل بسيط، حلقة الختم قابلة للتحرك بشكل عام، وهو أكثر ملاءمة للتفكيك والاستبدال. 6. عند الفتح الكامل أو الإغلاق الكامل، يتم عزل الأسطح المغلقة للكرة ومقعد الصمام عن الوسيط، وعندما يمر الوسيط، فلن يتسبب في تآكل سطح ختم الصمام. ٧. له تطبيقات واسعة، حيث يتراوح قطره بين بضعة مليمترات وعدة أمتار، ويمكن استخدامه في ظروف فراغ عالية وضغط مرتفع. يُركّب هذا النوع من الصمامات عادةً أفقيًا في خط الأنابيب. ٢. مبدأ عمل صمام الكرة الشفة  1. عملية الافتتاح  (1) في الوضع المغلق، يتم الضغط على الكرة ضد مقعد الصمام بواسطة الضغط الميكانيكي لساق الصمام. (2) عندما يتم تدوير عجلة اليد عكس اتجاه عقارب الساعة، يتحرك ساق الصمام في الاتجاه المعاكس، وتتسبب المستوى الزاوي في الأسفل في فصل الكرة عن مقعد الصمام. (3) يستمر ساق الصمام في الرفع ويتفاعل مع دبوس التوجيه في الأخدود الحلزوني لساق الصمام، بحيث تبدأ الكرة في الدوران بدون احتكاك. (4) حتى يصل إلى الوضع المفتوح بالكامل، يتم رفع ساق صمام الكرة الشفة إلى الوضع الحد، وتدور الكرة إلى الوضع المفتوح بالكامل.  2. عملية الإغلاق  (1) عند الإغلاق، قم بتدوير عجلة اليد في اتجاه عقارب الساعة، ويبدأ ساق الصمام في النزول وتترك الكرة مقعد الصمام وتبدأ في الدوران. (2) استمر في تدوير عجلة اليد، ويتم تشغيل ساق الصمام بواسطة دبوس التوجيه المدمج في الأخدود الحلزوني العلوي، بحيث يدور ساق الصمام والكرة 90 درجة في نفس الوقت. (3) عندما يكون على وشك الإغلاق، تدور الكرة بمقدار 90 درجة دون ملامسة مقعد الصمام. (4) أثناء الدورات القليلة الأخيرة من عجلة اليد، يتم تثبيت المستوى الزاوي في أسفل ساق الصمام ميكانيكيًا لضغط الكرة، بحيث يتم الضغط عليها بإحكام على مقعد الصمام لتحقيق الختم الكامل. ال صمام الكرة يمكن إغلاقه بإحكام بمجرد دوران 90 درجة وعزم دوران منخفض. يوفر تجويف جسم الصمام المتساوي تمامًا مسار تدفق مباشر ومنخفض المقاومة للوسط. يُعتقد عمومًا أن صمامات الكرة هي الأنسب للفتح والإغلاق المباشر، ولكن التطورات الحديثة جعلت صمامات الكرة مناسبة للاستخدام في التحكم في التدفق والتحكم فيه. يتميز صمام الكرة ذو الشفة ببنيته المدمجة وسهولة تشغيله وصيانته، وهو مناسب لوسائط العمل العامة مثل الماء والمذيبات والأحماض والغاز الطبيعي، ولكنه مناسب أيضًا لوسائط العمل ذات ظروف العمل القاسية مثل الأكسجين وبيروكسيد الهيدروجين والميثان والإيثيلين. يمكن أن يكون جسم صمام الكرة متكاملًا أو مركبًا.
