شحنة جديدة - صمامات كروية مثبتة على محور دوران من نوع GEKO API 6D

نجحت شركة GEKO Valves في توريد سلسلة من صمامات كروية وصمامات فحص مثبتة على محور دوران وفقًا لمعيار API 6Dلتطبيقات خطوط الأنابيب والعمليات ذات الضغط العالي. تشمل هذه الشحنة أحجامًا وتكوينات متعددة للصمامات، جميعها مصممة ومصنعة وفقًا للمعايير الدولية الصارمة، مما يضمن الموثوقية والسلامة والأداء طويل الأمدفي الخدمات الحيوية.

تلخص هذه المقالة الميزات التقنية الرئيسية والمواد والمعاييرمن الصمامات التي تم تسليمها، مما يوفر مرجعًا واضحًا للمهندسين ومقاولي الهندسة والمشتريات والإنشاءات والمستخدمين النهائيين.

صمامات كروية مثبتة على محور دوران API 6D (الفئة 600)

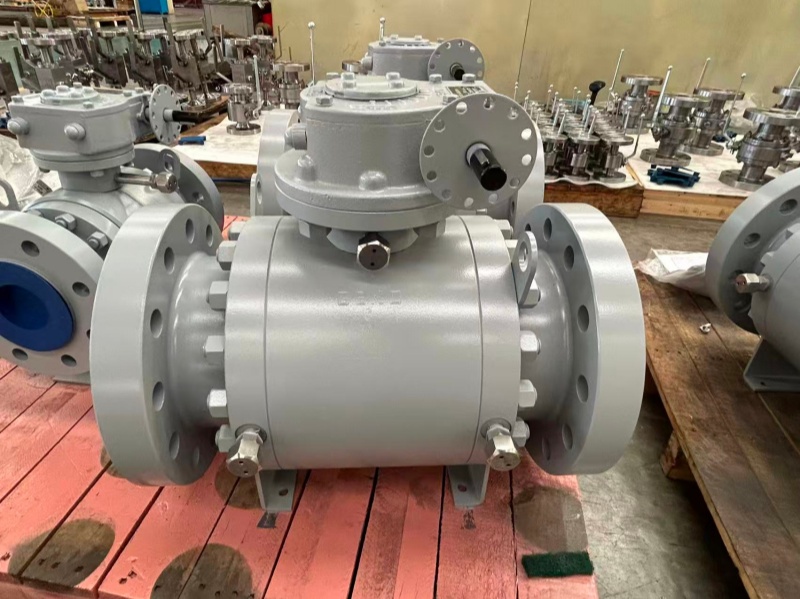

صمام كروي مثبت على محور دوران 4 بوصة - فتحة كاملة، فئة 600

ال صمام كروي مثبت على محور دوران API 6D مقاس 4 بوصاتتم تصميمه لأداء مهام العزل تحت الضغط العالي في خطوط أنابيب نقل النفط والغاز.

الميزات التقنية الرئيسية:

مقاس: 4”

ثقب: كامل القوة

تصميم: صمام كروي مثبت على محور دوران

بناء: ثلاث قطع / قطعتان مدخل جانبي

تكنولوجيا:

تقنية الحجب المزدوج والنزيف (DBB)

كرة واحدة مع عزل مزدوج / مقاعد مزدوجة

صمام فحص داخلي لنظام مانع التسرب

حقن مادة مانعة للتسرب ثانويةعلى سدادات الساق والمقعد

وصلات التهوية والصرفوفقًا لمعيار API 6D

تصميم مقاوم للحريقوفقًا لـ API 6FA / API 607

جهاز مضاد للكهرباء الساكنةو صمام مانع للانقطاع

عملية: علبة تروس مزودة بأجهزة قفل

المعايير والتقييمات:

معيار التصميم: API 6D

فئة الضغط: فئة ASME 600

إنهاء الاتصالات: RF ذو حواف - ASME B16.5

وجهاً لوجه: API 6D

مواد:

جسم: ASTM A105N

كرة: الفولاذ المقاوم للصدأ المزدوج ASTM A182 F51

الجذع / المحور: دوبلكس F51

مقعد: كربيد التنجستن ذو السطح الصلب

ربيع: إنكونيل X750

حشو الغدد: جرافيت

حلقات دائرية: فيتون

التثبيت بالمسامير: ASTM A193 B7 / A194 2H

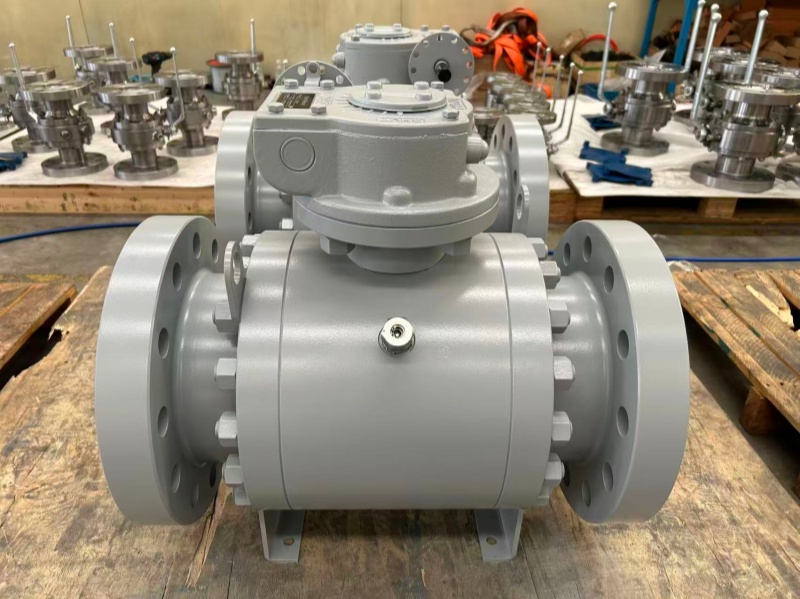

صمام كروي مثبت على محور دوران 6 بوصات - فتحة كاملة، فئة 600

ال صمام كروي مثبت على محور دوران API 6D مقاس 6 بوصاتتشترك في نفس فلسفة التصميم عالية الجودة وهي مناسبة لتطبيقات خطوط الأنابيب ذات الأقطار الكبيرة.

المواصفات الرئيسية:

مقاس: 6”

معدل الضغط: 600 رطل

ثقب: كامل القوة

إنهاء الاتصالات: RF x RF، ASME B16.5

بناء: ثلاث قطع / قطعتان مدخل جانبي

DBB مع كرة واحدة (مقاعد مزدوجة)

صمام فحص داخلي

نظام حقن مانع التسرب الثانوي

وصلات التهوية والصرف

خزنة مقاومة للحريق: API 6FA / API 607

ساق مضادة للكهرباء الساكنة ومضادة للانفجار

عملية: علبة تروس مزودة بأجهزة قفل

مواد:

جسم: ASTM A105N

كرة: مزدوج ASTM A182 F51

الجذع / المحور: دوبلكس F51

مقعد: كربيد التنجستن ذو السطح الصلب

ربيع: إنكونيل X750

التعبئة والتغليف: جرافيت

حلقات دائرية: فيتون

التثبيت بالمسامير: ASTM A193 B7 / A194 2H

صمام كروي عالي الضغط مقاس 1 بوصة - 800 رطل

كما قامت شركة GEKO بتسليم صمام كروي عالي الضغط مقاس 1 بوصةمصممة للتركيبات الصغيرة التي تتطلب إحكامًا عاليًا.

أبرز الجوانب التقنية:

مقاس: 1”

معدل الضغط: 800 رطل

ثقب: كامل القوة

اتصال: حلمة طويلة، SW x FNPT

مادة الصنع: الفولاذ الكربوني

تقليم: الفولاذ المقاوم للصدأ المزدوج

الأختام: فيتون أ

مواقع السدادات والتهوية والتصريفوفقًا لمعيار API 6D

مقاعد قابلة للاستبدال

نظام حقن مانع التسرب للمقعد والساق
(مع صمام فحص داخلي عند الاقتضاء)

خزنة مقاومة للحريق: API 6FA / API 607

جهاز مضاد للكهرباء الساكنة وساق مانعة للانقطاع

التثبيت بالمسامير: ASTM A193 B7

جاهز لـ تركيب أجهزة القفل

صمام فحص ذو حواف قرصية API 594 - الفئة 600

بالإضافة إلى صمامات الكرة، قامت شركة GEKO بتوريد صمامات فحص ذات حواف قرصية API 594لضمان منع التدفق العكسي بشكل موثوق.

تحديد:

يكتب: صمام فحص ذو وصلات رقاقة

معدل الضغط: فئة ASME 600

تثبيت: بين حواف الوجه المرتفعة

معيار التصميم: API 594

مواد:

جسم: ASTM A216 WCB

الأطباق: مزدوج ASTM A182 F51

تقليم: مزدوج ASTM A182 F51

مقعد: معدن إلى معدن

دبابيس / مثبتات: دوبلكس F51

ربيع: إنكونيل X750
