صمام فراشة مانع للتسريب

 تُعد صمامات الفراشة مكونات أساسية للتحكم في التدفق بربع دورة، وتُستخدم على نطاق واسع في أنظمة الأنابيب البلدية والصناعية. ولاختيار صمامات الفراشة وتشغيلها وصيانتها بشكل صحيح، من الضروري فهمها فهمًا كاملًا. مبادئ العملبخلاف صمامات الكرة التي تعتمد على دوران الكرة الكروية أو صمامات البوابة ذات الهياكل الرأسية الرافعة، تعتمد صمامات الفراشة آلية عمل فريدة تعتمد على دوران القرص. تشرح هذه المقالة بشكل منهجي مبدأ العمل الأساسي، ومنطق العمل الهيكلي، ومبدأ الإحكام، ومبدأ الخنق، والاختلافات في عمل أنواع صمامات الفراشة المختلفة، مما يوفر دعمًا فنيًا متخصصًا لتصميم خطوط الأنابيب الصناعية وتطبيقات الصمامات. 1. مبدأ العمل الأساسي لصمامات الفراشةيعتمد مبدأ عمل صمام الفراشة الأساسي على حركة دورانية ربع دورة بزاوية 90 درجة من القرص الداخلي. يقوم ساق الصمام بتحريك القرص ليدور أفقيًا بزاوية تتراوح بين 0° و90°، مما يحقق عملية التبديل وضبط تدفق السائل في خط الأنابيب. تتميز عملية التشغيل بالبساطة والكفاءة والسرعة، دون الحاجة إلى بنية نقل ميكانيكية معقدة. حالة مفتوحة بالكامل (90 درجة)عندما يدور القرص بالتوازي مع اتجاه تدفق السائل، تُفتح قناة التدفق بالكامل. يمر السائل عبر جسم الصمام بأقل مقاومة ممكنة، مما يضمن كفاءة عالية في نقل السوائل عبر الأنابيب.حالة الإغلاق الكامل (0 درجة)عندما يدور القرص عموديًا على اتجاه السائل، يتطابق سطح القرص تمامًا مع مقعد الصمام. يتم سد قناة التدفق بالكامل لتحقيق عزل موثوق لخط الأنابيب وقطع تدفق السائل.حالة الخنق (1°–89°)يمكن للقرص أن يبقى عند أي زاوية متوسطة. ومن خلال تغيير مساحة التداخل بين القرص وقناة التدفق، يتحكم الصمام بدقة في معدل تدفق السائل، وسرعة التدفق المتوسطة، وضغط خط الأنابيب، مما يحقق تنظيمًا مستقرًا للخنق. 2. مبدأ العمل الهيكلي: كيف تعمل المكونات الأساسية بشكل تآزرييعتمد التشغيل المستقر لصمامات الفراشة على العمل المنسق لمكونات أساسية متعددة. لكل جزء مبدأ وظيفي مستقل، ويشكلون نظامًا متكاملًا للتحكم في السوائل.مبدأ نقل الحركة عبر ساق الصمامباعتباره قلب نقل عزم الدوران، يربط ساق الصمام المشغل بالقرص. فهو يحول عزم الدوران الدوراني اليدوي أو الهوائي أو الكهربائي إلى طاقة دوران القرص، مما يضمن تبديل الزاوية بشكل متزامن ودقيق.مبدأ التحكم في تدفق القرصالقرص الانسيابي هو المكون التنفيذي للتحكم في السوائل. زاوية دورانه تغير بشكل مباشر المقطع العرضي للتدفق، مما يحقق ضبطًا خطيًا لتدفق وضغط خط الأنابيب.مبدأ تحديد موضع جسم الصماميوفر جسم الصمام دعماً ثابتاً للتركيب وحماية من الضغط. فهو يثبت موضع الجذع والمقعد، مما يضمن تركيب القرص بدقة أثناء الإغلاق ويتجنب أي انحراف في الموضع يؤثر على أداء الإحكام.3. مبدأ عمل صمامات الفراشة في منع التسربيُحدد أداء منع التسرب موثوقية إغلاق صمامات الفراشة. وبحسب هياكل منع التسرب المختلفة، تُقسم مبادئ العمل إلى منع تسرب مرن ومنع تسرب معدني صلب، بما يتناسب مع ظروف العمل الصناعية المختلفة. 3.1 مبدأ إحكام الإغلاق المرنتستخدم صمامات الفراشة ذات المقعد المرن مواد مرنة مثل EPDM وNBR وفيتون كمقاعد مانعة للتسرب. عند إغلاق الصمام، يضغط القرص على المقعد المرن مُحدثًا تشوهًا دقيقًا، ما يملأ الفجوة الصغيرة بين القرص والمقعد. يُمكّن مبدأ منع التسرب بالضغط المرن هذا من تحقيق ذلك.مانع للتسرب تمامًا، مناسب للوسائط النظيفة ذات درجة الحرارة العادية والضغط المنخفض مثل الماء والهواء.3.2 مبدأ إحكام الغلق المعدني الصلبتعتمد صمامات الفراشة ذات المقعد المعدني على أزواج إحكام صلبة معدنية معالجة بطبقة خارجية صلبة من سبيكة معدنية. وبفضل التصنيع الدقيق والتلميع عالي الدقة، يحقق القرص المعدني والمقعد المعدني إحكامًا تامًا. لا يتأثر مبدأ الإحكام الميكانيكي بالضغط هذا بدرجات الحرارة العالية أو التآكل المتوسط، مما يضمن إحكامًا مستقرًا في ظروف التشغيل القاسية ذات درجات الحرارة والضغط العاليين والظروف الكاشطة.4. اختلافات مبدأ العمل: صمامات الفراشة المركزية مقابل صمامات الفراشة المنزاحةتختلف صمامات الفراشة المركزية والمنزاحة اختلافاً جوهرياً في منطق التشغيل، مما يؤثر بشكل مباشر على عمر الخدمة ومقاومة الضغط:4.1 مبدأ عمل صمام الفراشة متحد المركزيتطابق مركز ساق الصمام ومركز القرص ومركز الأنبوب تمامًا. أثناء الدوران، يحتك القرص باستمرار بسطح المقعد. يتميز هذا التصميم بالبساطة والفعالية من حيث التكلفة، وهو مناسب لظروف التشغيل التقليدية ذات الضغط المنخفض ودرجة الحرارة العادية مع تردد تبديل منخفض.4.2 مبدأ عمل صمام الفراشة ذو الإزاحة المزدوجة والثلاثيةبفضل التصميم الهيكلي الفريد ذي الإزاحة، ينفصل القرص تلقائيًا عن سطح المقعد في المرحلة الأولية من الدوران ولا يلامس المقعد إلا في لحظة الإغلاق النهائية. مبدأ الدوران بدون احتكاك يزيل تآكل المقعد، ويحسن بشكل كبير مقاومة الضغط ومقاومة درجات الحرارة العالية، وهو مناسب لظروف العمل الصناعية الشاقة مع التبديل المتكرر.5. مبدأ تشغيل صمامات الفراشة الآليةتوفر أوضاع التشغيل المختلفة منطق تحكم تشغيل متنوع لصمامات الفراشة، مما يلبي احتياجات التحكم الصناعي اليدوي والآلي:مبدأ التشغيل اليدوي: تشغيل الترس أو الجذع من خلال ذراع أو عجلة يدوية، وإخراج عزم دوران اصطناعي للتحكم في دوران القرص، وهو مناسب للتشغيل في الموقع بتردد منخفض.مبدأ التشغيل الهوائي: استخدم الهواء المضغوط لدفع مكبس المشغل، وتحويل طاقة ضغط الهواء إلى طاقة ميكانيكية دورانية، مما يحقق تبديلًا سريعًا للصمام مع أداء ممتاز مقاوم للانفجار.مبدأ التشغيل الكهربائييُخرج المحرك الكهربائي عزم دوران دقيق وتحكمًا دقيقًا في الزاوية، ويدعم ربط الإشارات عن بعد والتعديل النسبي، مما يحقق التحكم الآلي الذكي في خط الأنابيب.6. خصائص التشغيل وقيمة التطبيق الصناعيبفضل مبدأ التشغيل الدوراني الفريد بربع دورة، تتميز صمامات الفراشة باستجابة سريعة، وتعديل دقيق لمقاومة التدفق، وبنية مدمجة، وقدرة عالية على التكيف مع ظروف التشغيل المختلفة. فهي لا تلبي متطلبات عزل خطوط الأنابيب التقليدية فحسب، بل تحقق أيضًا تحكمًا دقيقًا في التدفق لا تستطيع صمامات البوابة التقليدية تحقيقه. وبفضل أدائها الموثوق، تُستخدم على نطاق واسع في معالجة المياه، وأنظمة التدفئة والتهوية وتكييف الهواء، ومكافحة الحرائق، والصناعات الكيميائية، والطاقة، وحماية البيئة.7. تقنية صمام الفراشة عالي الأداء من جيكو فالفتُولي شركة GEKO Valve اهتمامًا بالغًا بتحسين التصميم الهيكلي وآلية عمل جميع صمامات الفراشة. وتعتمد صمامات الفراشة متحدة المركز وثلاثية الإزاحة لدينا على تقنيات الصب الدقيق والتلميع المرآوي، مما يضمن دورانًا مرنًا، وتحكمًا دقيقًا في الزاوية، وأداءً مستقرًا في منع التسرب. وتتوافق تكوينات التشغيل ومنع التسرب المتنوعة تمامًا مع مبادئ العمل الصناعية المختلفة ومتطلبات التطبيقات، مما يوفر حلولًا مستقرة طويلة الأمد للتحكم في السوائل لأنظمة خطوط الأنابيب الصناعية العالمية.9 كلمات مفتاحية أساسية لتحسين محركات البحثمبدأ عمل صمام الفراشة الصناعي، صمام فراشة عالي الأداء، صمام فراشة جانبي، صمام فراشة مانع للتسرب، صمام صناعي ربع دورة، آلية إحكام صمام الفراشة، صمام فراشة شديد التحمل، صمام فراشة آلي، صمام فراشة لتنظيم التدفق

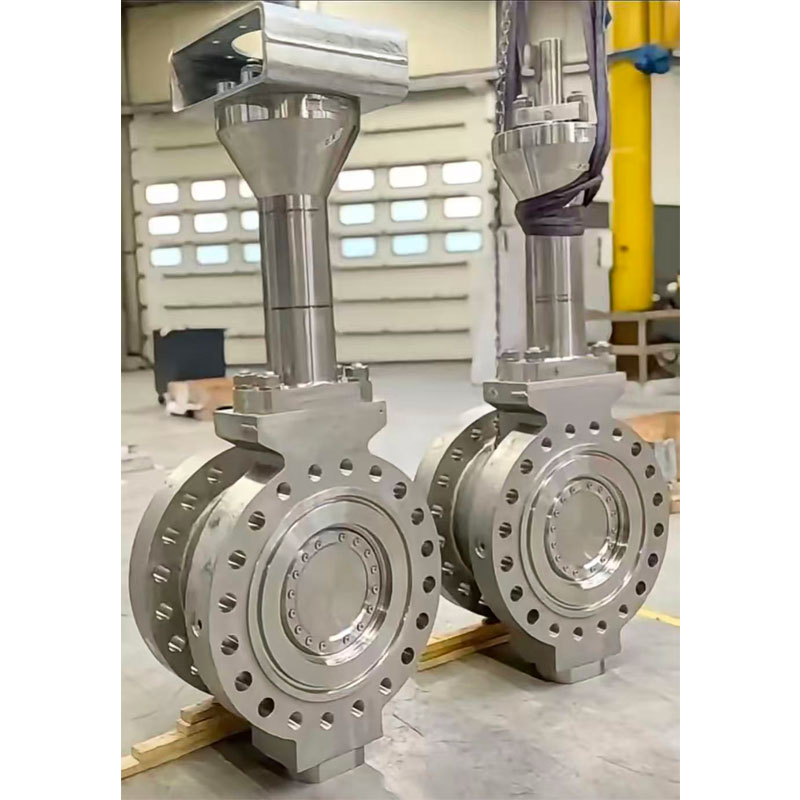

مدعوم بتقنية صمامات GEKO عالية الأداءلطالما اعتبر المهندسون صمامات الفراشة حلاً "فعالاً من حيث التكلفة" بحتاً، فهي خفيفة الوزن، وصغيرة الحجم، وبسيطة التركيب، وبأسعار معقولة. ومع ذلك، فقد ارتبطت أيضاً بسمعة سيئة لعدم موثوقيتها.- يقتصر على المقاعد المطاطية اللينة- مقاومة ضعيفة لدرجات الحرارة والضغط العاليين- عرضة للتسرب بعد التشغيل طويل الأمدفي ظروف الخدمة الصعبة، كانت الأضواء تقليدياً مسلطة على صمامات الكرة الأرضية الضخمة.تغير هذا التصور مع وصول مُغيّر حقيقي:صمام الفراشة ثلاثي الإزاحة (TOV).  بفضل تطبيق مبدأ هندسي أنيق، يُزيل التصميم ثلاثي الإزاحة الاحتكاك تمامًا بين أسطح منع التسرب المعدنية، مما يجعل منع التسرب المعدني التام حقيقة واقعة. وقد منح هذا الابتكار صمامات الفراشة القدرة على منافسة صمامات الكرة الأرضية في التطبيقات الحساسة. اليوم، يأخذكم برنامج GEKO في جولة داخل هذا الإنجاز الهندسي ليكشف لكم كيف تخلق ثلاثة إزاحات معجزة هندسية واحدة. 1. نقطة ضعف صمامات الفراشة التقليدية: الاحتكاك لفهم سبب كون الصمامات ثلاثية الإزاحة ثورية، يجب علينا أولاً أن ندرس لماذا فشلت التصاميم السابقة. 1.1 صمامات الفراشة متحدة المركز (بدون إزاحة) في التصاميم متحدة المركز، يتطابق كل من خط مركز العمود ومركز القرص ومركز منع التسرب. مشكلة:خلال دورة الفتح والإغلاق بأكملها، يحتك القرص باستمرار بالمقعد. وللحفاظ على أداء الإحكام، لا يمكن استخدام سوى مقاعد مطاطية مرنة. المقاعد المطاطية: لا تتحمل درجات الحرارة العالية التلف السريع: هو السبب الرئيسي للتسرب وقصر العمر الافتراضي 1.2 صمامات الفراشة ذات الإزاحة المزدوجة ولتقليل الاحتكاك، أدخل المهندسون إزاحتين: الإزاحة 1:إزاحة العمود عن مركز سطح منع التسرب الإزاحة 2:إزاحة العمود عن محور خط الأنابيب نتيجة:تُحدث هذه الإزاحات حركةً شبيهةً بحركة الكامة، مما يسمح للقرص بالانفصال السريع عن المقعد أثناء حركة الفتح الأولية. وهذا يقلل الاحتكاك بشكل كبير، ويتيح استخدام مقاعد PTFE أكثر صلابة ذات تصنيفات ضغط ودرجة حرارة محسّنة.   لكن لا تزال هناك مشكلة:في لحظة الإغلاق النهائية، لا تزال الأسطح المعدنية تنزلق على بعضها البعض. إذا تمت محاولة إحكام إغلاق المعدن بالمعدن، فقد يحدث احتكاك شديد يؤدي إلى انحشار أو تسرب. 2. الهندسة الكامنة وراء الإنجاز: فهم الإزاحة الثلاثية للقضاء تمامًا على احتكاك المعادن، أدخل المهندسون الإزاحة الثالثة - والأكثر أهمية. رسم تخطيطي للمبدأ الهندسي لصمام الفراشة ثلاثي الإزاحة (القلب)  الإزاحة 1: إزاحة العمود عن مستوى منع التسرب لا يمر العمود عبر مركز سطح منع التسرب ولكنه يقع خلفه. الإزاحة 2: إزاحة العمود عن محور خط الأنابيب كما أن العمود منحرف عمودياً عن خط منتصف الأنبوب. وظيفة الإزاحتين الأوليين:إنها تولد تأثير الكامة، مما يسمح بالفصل السريع بين القرص والمقعد أثناء الفتح. الإزاحة 3: إزاحة زاوية المخروط (الابتكار الرئيسي) هذه هي الميزة الأكثر تعقيدًا - والأكثر قوة. في الصمام ثلاثي الإزاحة، لا يكون سطح الإحكام أسطوانيًا. بل يشكل جزءًا من مخروط مائل.محور المخروط مائل بالنسبة لخط منتصف الأنبوب. (إزاحة زاوية المخروط) تشبيه بصري:تخيل أنك تقطع قطعة من لحم الخنزير على شكل مخروط بزاوية - تمثل حافة تلك الشريحة سطح إحكام الصمام. يضمن هذا التصميم الهندسي حدوث عملية الإحكام دون انزلاق، فقط خلال لحظة الإغلاق النهائية. 3. لحظة الحقيقة: إحكام ربط عزم الدوران بدون احتكاك عندما تعمل جميع العوامل الثلاثة معًا، تكون النتيجة استثنائية: يتم التخلص تماماً من الاحتكاك الميكانيكي أثناء التشغيل.   في تصميم الإزاحة الثلاثية، لا يحدث اتصال خطي أو نقطي فوري بين حلقة الختم الموجودة على القرص ومقعد الصمام إلا عند الإغلاق الكامل.من 1° إلى 90°، يظلان منفصلين تمامًا - مشكلين "حقيقة".منطقة انعدام الاحتكاك.” ماذا يعني هذا؟ انعدام الاحتكاك ← انعدام التآكل لا تآكل ← عمر خدمة طويل للغاية يُمكّن من إحكام الإغلاق الحقيقي باستخدام مقاعد معدنية من منع التسرب الموضعي إلى منع التسرب بعزم الدوران الصمامات التقليدية (مانعة للتسرب):يعتمد إحكام الإغلاق على ضغط المواد اللينة مثل المطاط. ويؤدي الإغلاق المحكم إلى زيادة التآكل. صمامات الإزاحة الثلاثية (مانعة للتسرب بعزم الدوران):يتم تحقيق الإحكام عن طريق عزم الدوران المطبق بواسطة المشغل، والذي يضغط على حلقة إحكام معدنية مرنة بقوة على المقعد المخروطي المائل.كلما زاد عزم الدوران، كلما كان الإحكام أقوى. هكذا تحقق صمامات الفراشة ثلاثية الإزاحة من GEKO ما يلي:إحكام إغلاق صلب بين المعدن والمعدنانعدام التسرب (ANSI/FCI 70-2 الفئة السادسة)متانة استثنائية في الظروف القاسية 4. نقاط قوة صمامات الفراشة ثلاثية الإزاحة بفضل هذا التصميم الهندسي المتقدم، توسعت صمامات الفراشة ثلاثية الإزاحة بسرعة لتشمل تطبيقات متطورة، حيث حلت محل صمامات الكرة الأرضية وصمامات الكرة في العديد من الخدمات الحيوية، بما في ذلك: بخار ذو درجة حرارة عالية أنظمة النفط والغاز ذات الضغط العالي منصات بحرية ومنصات إنتاج وتخزين وتفريغ النفط العائمة مرافق الغاز الطبيعي المسال والبتروكيماويات بفضل حلول صمامات الفراشة عالية الأداء من GEKO، يحصل المهندسون على تصميم مضغوط، وعزم دوران أقل، وعمر أطول، وموثوقية إحكام لا مثيل لها. 5. القيود المعترف بها (من منظور هندسي موضوعي) على الرغم من أن صمامات الفراشة ثلاثية الإزاحة قادرة على التحكم في التدفق، إلا أنه يجب الاعتراف بوضوح بحدودها. نظراً لعامل استعادة الضغط العالي المتأصل فيها والكسب العالي عند أوضاع الفتح المنخفضة، فإن صمامات الفراشة ثلاثية الإزاحة ليست مثالية لتطبيقات التحكم الدقيق في ظل ضغط تفاضلي عالٍ. في مثل هذه السيناريوهات الصعبة للتحكم، لا تزال صمامات الكرة الأرضية الموجهة بالقفص تتمتع بميزة حاسمة ويصعب استبدالها. صمامات GEKO - دقة هندسية لأداء خالٍ من التسريب.
