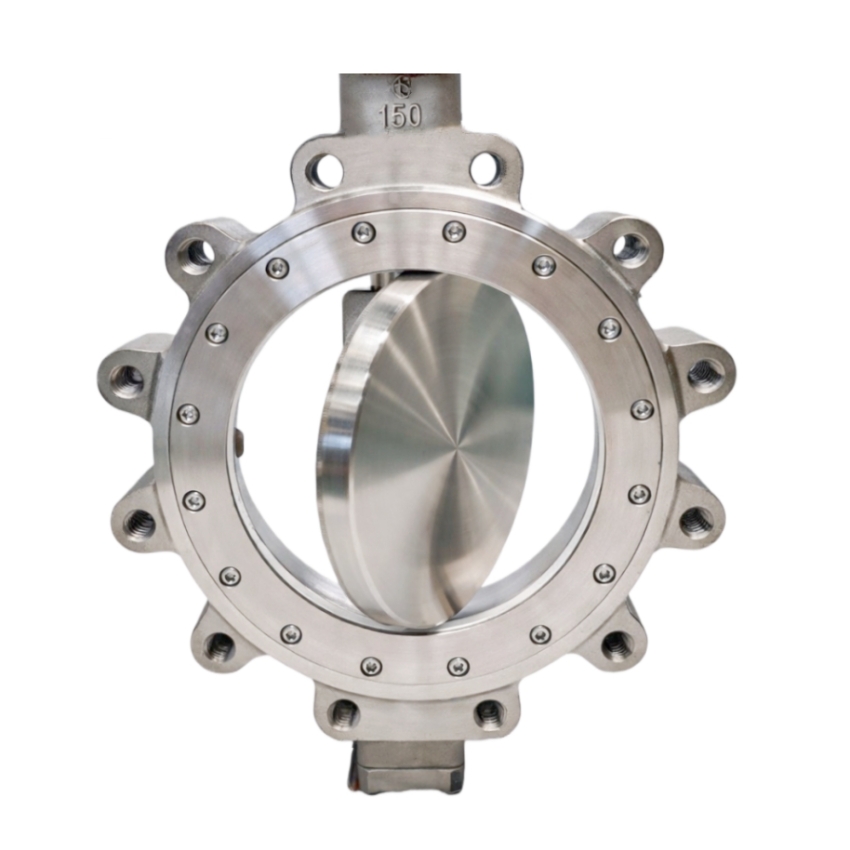

صمام فراشة جانبي

 تُعد صمامات الفراشة مكونات أساسية للتحكم في التدفق بربع دورة، وتُستخدم على نطاق واسع في أنظمة الأنابيب البلدية والصناعية. ولاختيار صمامات الفراشة وتشغيلها وصيانتها بشكل صحيح، من الضروري فهمها فهمًا كاملًا. مبادئ العملبخلاف صمامات الكرة التي تعتمد على دوران الكرة الكروية أو صمامات البوابة ذات الهياكل الرأسية الرافعة، تعتمد صمامات الفراشة آلية عمل فريدة تعتمد على دوران القرص. تشرح هذه المقالة بشكل منهجي مبدأ العمل الأساسي، ومنطق العمل الهيكلي، ومبدأ الإحكام، ومبدأ الخنق، والاختلافات في عمل أنواع صمامات الفراشة المختلفة، مما يوفر دعمًا فنيًا متخصصًا لتصميم خطوط الأنابيب الصناعية وتطبيقات الصمامات. 1. مبدأ العمل الأساسي لصمامات الفراشةيعتمد مبدأ عمل صمام الفراشة الأساسي على حركة دورانية ربع دورة بزاوية 90 درجة من القرص الداخلي. يقوم ساق الصمام بتحريك القرص ليدور أفقيًا بزاوية تتراوح بين 0° و90°، مما يحقق عملية التبديل وضبط تدفق السائل في خط الأنابيب. تتميز عملية التشغيل بالبساطة والكفاءة والسرعة، دون الحاجة إلى بنية نقل ميكانيكية معقدة. حالة مفتوحة بالكامل (90 درجة)عندما يدور القرص بالتوازي مع اتجاه تدفق السائل، تُفتح قناة التدفق بالكامل. يمر السائل عبر جسم الصمام بأقل مقاومة ممكنة، مما يضمن كفاءة عالية في نقل السوائل عبر الأنابيب.حالة الإغلاق الكامل (0 درجة)عندما يدور القرص عموديًا على اتجاه السائل، يتطابق سطح القرص تمامًا مع مقعد الصمام. يتم سد قناة التدفق بالكامل لتحقيق عزل موثوق لخط الأنابيب وقطع تدفق السائل.حالة الخنق (1°–89°)يمكن للقرص أن يبقى عند أي زاوية متوسطة. ومن خلال تغيير مساحة التداخل بين القرص وقناة التدفق، يتحكم الصمام بدقة في معدل تدفق السائل، وسرعة التدفق المتوسطة، وضغط خط الأنابيب، مما يحقق تنظيمًا مستقرًا للخنق. 2. مبدأ العمل الهيكلي: كيف تعمل المكونات الأساسية بشكل تآزرييعتمد التشغيل المستقر لصمامات الفراشة على العمل المنسق لمكونات أساسية متعددة. لكل جزء مبدأ وظيفي مستقل، ويشكلون نظامًا متكاملًا للتحكم في السوائل.مبدأ نقل الحركة عبر ساق الصمامباعتباره قلب نقل عزم الدوران، يربط ساق الصمام المشغل بالقرص. فهو يحول عزم الدوران الدوراني اليدوي أو الهوائي أو الكهربائي إلى طاقة دوران القرص، مما يضمن تبديل الزاوية بشكل متزامن ودقيق.مبدأ التحكم في تدفق القرصالقرص الانسيابي هو المكون التنفيذي للتحكم في السوائل. زاوية دورانه تغير بشكل مباشر المقطع العرضي للتدفق، مما يحقق ضبطًا خطيًا لتدفق وضغط خط الأنابيب.مبدأ تحديد موضع جسم الصماميوفر جسم الصمام دعماً ثابتاً للتركيب وحماية من الضغط. فهو يثبت موضع الجذع والمقعد، مما يضمن تركيب القرص بدقة أثناء الإغلاق ويتجنب أي انحراف في الموضع يؤثر على أداء الإحكام.3. مبدأ عمل صمامات الفراشة في منع التسربيُحدد أداء منع التسرب موثوقية إغلاق صمامات الفراشة. وبحسب هياكل منع التسرب المختلفة، تُقسم مبادئ العمل إلى منع تسرب مرن ومنع تسرب معدني صلب، بما يتناسب مع ظروف العمل الصناعية المختلفة. 3.1 مبدأ إحكام الإغلاق المرنتستخدم صمامات الفراشة ذات المقعد المرن مواد مرنة مثل EPDM وNBR وفيتون كمقاعد مانعة للتسرب. عند إغلاق الصمام، يضغط القرص على المقعد المرن مُحدثًا تشوهًا دقيقًا، ما يملأ الفجوة الصغيرة بين القرص والمقعد. يُمكّن مبدأ منع التسرب بالضغط المرن هذا من تحقيق ذلك.مانع للتسرب تمامًا، مناسب للوسائط النظيفة ذات درجة الحرارة العادية والضغط المنخفض مثل الماء والهواء.3.2 مبدأ إحكام الغلق المعدني الصلبتعتمد صمامات الفراشة ذات المقعد المعدني على أزواج إحكام صلبة معدنية معالجة بطبقة خارجية صلبة من سبيكة معدنية. وبفضل التصنيع الدقيق والتلميع عالي الدقة، يحقق القرص المعدني والمقعد المعدني إحكامًا تامًا. لا يتأثر مبدأ الإحكام الميكانيكي بالضغط هذا بدرجات الحرارة العالية أو التآكل المتوسط، مما يضمن إحكامًا مستقرًا في ظروف التشغيل القاسية ذات درجات الحرارة والضغط العاليين والظروف الكاشطة.4. اختلافات مبدأ العمل: صمامات الفراشة المركزية مقابل صمامات الفراشة المنزاحةتختلف صمامات الفراشة المركزية والمنزاحة اختلافاً جوهرياً في منطق التشغيل، مما يؤثر بشكل مباشر على عمر الخدمة ومقاومة الضغط:4.1 مبدأ عمل صمام الفراشة متحد المركزيتطابق مركز ساق الصمام ومركز القرص ومركز الأنبوب تمامًا. أثناء الدوران، يحتك القرص باستمرار بسطح المقعد. يتميز هذا التصميم بالبساطة والفعالية من حيث التكلفة، وهو مناسب لظروف التشغيل التقليدية ذات الضغط المنخفض ودرجة الحرارة العادية مع تردد تبديل منخفض.4.2 مبدأ عمل صمام الفراشة ذو الإزاحة المزدوجة والثلاثيةبفضل التصميم الهيكلي الفريد ذي الإزاحة، ينفصل القرص تلقائيًا عن سطح المقعد في المرحلة الأولية من الدوران ولا يلامس المقعد إلا في لحظة الإغلاق النهائية. مبدأ الدوران بدون احتكاك يزيل تآكل المقعد، ويحسن بشكل كبير مقاومة الضغط ومقاومة درجات الحرارة العالية، وهو مناسب لظروف العمل الصناعية الشاقة مع التبديل المتكرر.5. مبدأ تشغيل صمامات الفراشة الآليةتوفر أوضاع التشغيل المختلفة منطق تحكم تشغيل متنوع لصمامات الفراشة، مما يلبي احتياجات التحكم الصناعي اليدوي والآلي:مبدأ التشغيل اليدوي: تشغيل الترس أو الجذع من خلال ذراع أو عجلة يدوية، وإخراج عزم دوران اصطناعي للتحكم في دوران القرص، وهو مناسب للتشغيل في الموقع بتردد منخفض.مبدأ التشغيل الهوائي: استخدم الهواء المضغوط لدفع مكبس المشغل، وتحويل طاقة ضغط الهواء إلى طاقة ميكانيكية دورانية، مما يحقق تبديلًا سريعًا للصمام مع أداء ممتاز مقاوم للانفجار.مبدأ التشغيل الكهربائييُخرج المحرك الكهربائي عزم دوران دقيق وتحكمًا دقيقًا في الزاوية، ويدعم ربط الإشارات عن بعد والتعديل النسبي، مما يحقق التحكم الآلي الذكي في خط الأنابيب.6. خصائص التشغيل وقيمة التطبيق الصناعيبفضل مبدأ التشغيل الدوراني الفريد بربع دورة، تتميز صمامات الفراشة باستجابة سريعة، وتعديل دقيق لمقاومة التدفق، وبنية مدمجة، وقدرة عالية على التكيف مع ظروف التشغيل المختلفة. فهي لا تلبي متطلبات عزل خطوط الأنابيب التقليدية فحسب، بل تحقق أيضًا تحكمًا دقيقًا في التدفق لا تستطيع صمامات البوابة التقليدية تحقيقه. وبفضل أدائها الموثوق، تُستخدم على نطاق واسع في معالجة المياه، وأنظمة التدفئة والتهوية وتكييف الهواء، ومكافحة الحرائق، والصناعات الكيميائية، والطاقة، وحماية البيئة.7. تقنية صمام الفراشة عالي الأداء من جيكو فالفتُولي شركة GEKO Valve اهتمامًا بالغًا بتحسين التصميم الهيكلي وآلية عمل جميع صمامات الفراشة. وتعتمد صمامات الفراشة متحدة المركز وثلاثية الإزاحة لدينا على تقنيات الصب الدقيق والتلميع المرآوي، مما يضمن دورانًا مرنًا، وتحكمًا دقيقًا في الزاوية، وأداءً مستقرًا في منع التسرب. وتتوافق تكوينات التشغيل ومنع التسرب المتنوعة تمامًا مع مبادئ العمل الصناعية المختلفة ومتطلبات التطبيقات، مما يوفر حلولًا مستقرة طويلة الأمد للتحكم في السوائل لأنظمة خطوط الأنابيب الصناعية العالمية.9 كلمات مفتاحية أساسية لتحسين محركات البحثمبدأ عمل صمام الفراشة الصناعي، صمام فراشة عالي الأداء، صمام فراشة جانبي، صمام فراشة مانع للتسرب، صمام صناعي ربع دورة، آلية إحكام صمام الفراشة، صمام فراشة شديد التحمل، صمام فراشة آلي، صمام فراشة لتنظيم التدفق
