ما هو صمام الفراشة وما هي مكوناته الرئيسية؟

صمام الفراشة هو جهاز شائع للتحكم في التدفق يعمل بربع دورة، ويُستخدم على نطاق واسع في أنظمة الأنابيب البلدية والصناعية لتنظيم تدفق السوائل أو خنقه أو إيقافه تمامًا. تصميمه النحيف وخفيف الوزن يجعله أكثر توفيرًا للمساحة من صمامات الكرة أو صمامات البوابة، خاصةً في خطوط الأنابيب ذات الأقطار الكبيرة. يرغب العديد من المشترين الجدد ومهندسي المصانع في فهم ماهية صمام الفراشة وكيفية عمل كل جزء داخلي معًا لتقديم أداء موثوق. تشرح هذه المقالة تعريف صمام الفراشة ووظيفته الأساسية وجميع مكوناته الرئيسية. صمام فراشة.


تعريف ووظيفة صمام الفراشة الأساسية

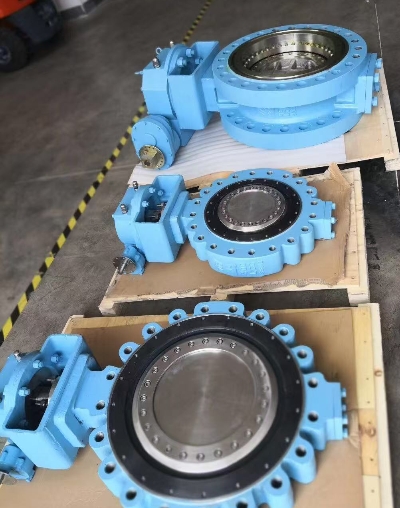

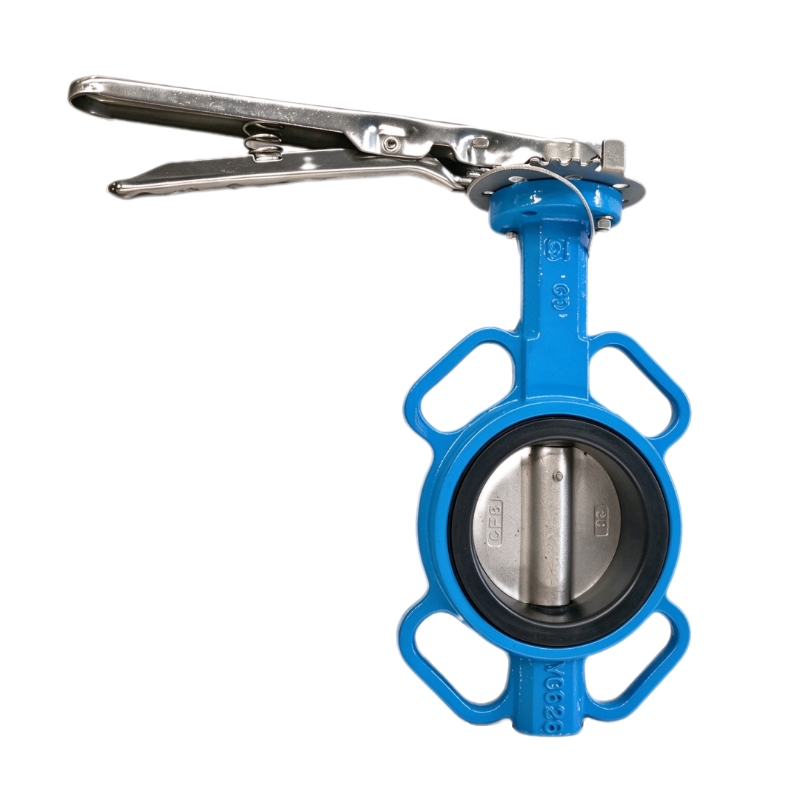

في أبسط صورها، تتحكم صمامات الفراشة في السوائل عن طريق تدوير قرص دائري داخل الأنبوب. وتؤدي دورة بزاوية 90 درجة إلى تبديل الصمام بين وضعيتي الفتح الكامل والإغلاق الكامل. كما يمكن أن تبقى في زوايا متوسطة للتحكم في التدفق. صمامات الفراشة الرقيقة و صمامات الفراشة ذات العروة يُعدّ هذان النمطان الأكثر شيوعًا لهيكل السيارة، بينما تُعتبر التصاميم غير المتماثلة مثل صمامات فراشة ثلاثية الإزاحة تتحمل صمامات الفراشة التطبيقات الصعبة التي تتطلب درجات حرارة وضغوط عالية. وتعمل مع الماء والهواء والغاز والعديد من المواد الكيميائية في مجالات معالجة المياه، وأنظمة التدفئة والتهوية وتكييف الهواء، والطاقة، والصناعات الكيميائية.

المكونات الرئيسية لصمام الفراشة

1. جسم الصمام

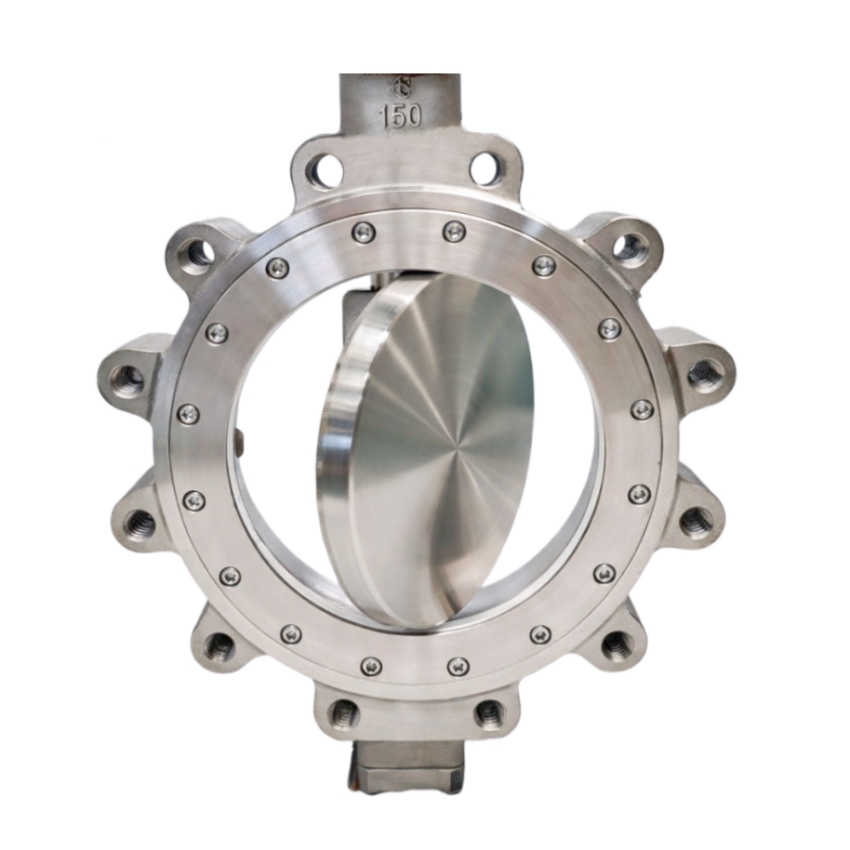

يشكل جسم الصمام الغلاف الرئيسي الحامل للضغط ويتصل بخط الأنابيب. تتناسب الأجسام الرقيقة مع شفة أنبوبين بدون عروات تثبيت. أما الأجسام المزودة بعروات، فتتضمن عروات ملولبة مدمجة في الصمام لتثبيت الشفة بإحكام. شديد التحمل صمامات فراشة ذات مقعد معدني استخدم هياكل من الحديد الزهر أو الحديد المطاوع أو الفولاذ المقاوم للصدأ أو الفولاذ السبائكي لتحمل بيئات العمل القاسية.

2. قرص الفراشة

القرص هو الصفيحة الدائرية داخل جسم الصمام، والتي تسمح بمرور السوائل أو تمنعه. يدور القرص مع ساق الصمام. يؤثر شكل القرص بشكل مباشر على مقاومة التدفق. تستخدم الصمامات متحدة المركز قرصًا مسطحًا، بينما تستخدم الصمامات ذات الإزاحة المزدوجة والثلاثية أقراصًا مُحدَّبة لتقليل احتكاك المقعد أثناء الدوران. في حالة الوسائط المسببة للتآكل، تُطلى الأقراص أو تُصنع من الفولاذ المقاوم للصدأ لإطالة عمرها الافتراضي.

3. ساق الصمام

الجذع عبارة عن عمود يمر عبر جسم الصمام ويتصل بإحكام بالقرص. ينقل عزم الدوران من المشغل أو عجلة اليد لتدوير القرص. تُصنع معظم الجذوع من الفولاذ المقاوم للصدأ عالي المتانة لمقاومة الالتواء والتآكل. تستخدم العديد من التصاميم وصلة متكاملة بين الجذع والقرص للتخلص من أي فراغ وتحسين دقة التحكم.

4. حلقة المقعد / حلقة الإحكام

يُشكل المقعد سطح التلامس المانع للتسرب بين القرص وجسم الصمام. صمامات فراشة ذات مقعد ناعم تُستخدم مقاعد مطاطية مثل EPDM أو PTFE لتحقيق إحكام تام للتدفقات النظيفة. أما النسخ ذات المقاعد المعدنية فتستخدم أسطح إحكام معدنية، وهي مناسبة للوسائط ذات درجات الحرارة العالية أو المواد الكاشطة أو البخار حيث لا تتحمل المقاعد المطاطية.


5. مانعات التسرب والحشيات

تمنع موانع التسرب الموجودة على ساق الصمام تسرب السوائل على طول الساق عند خروجها من جسم الصمام. وتشكل حلقات التعبئة أو الحلقات الدائرية الحاجز الأساسي. وهي بالغة الأهمية لمنع الانبعاثات المتسربة، لا سيما في التطبيقات الكيميائية والنفطية والغازية.

6. وحدة التشغيل / المشغل

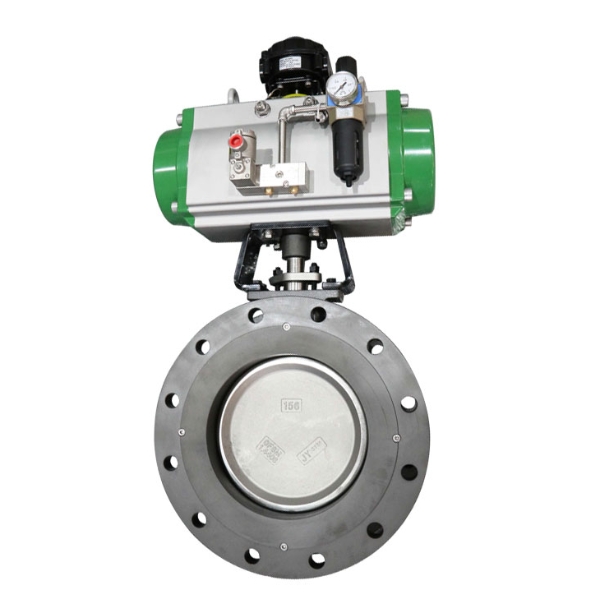

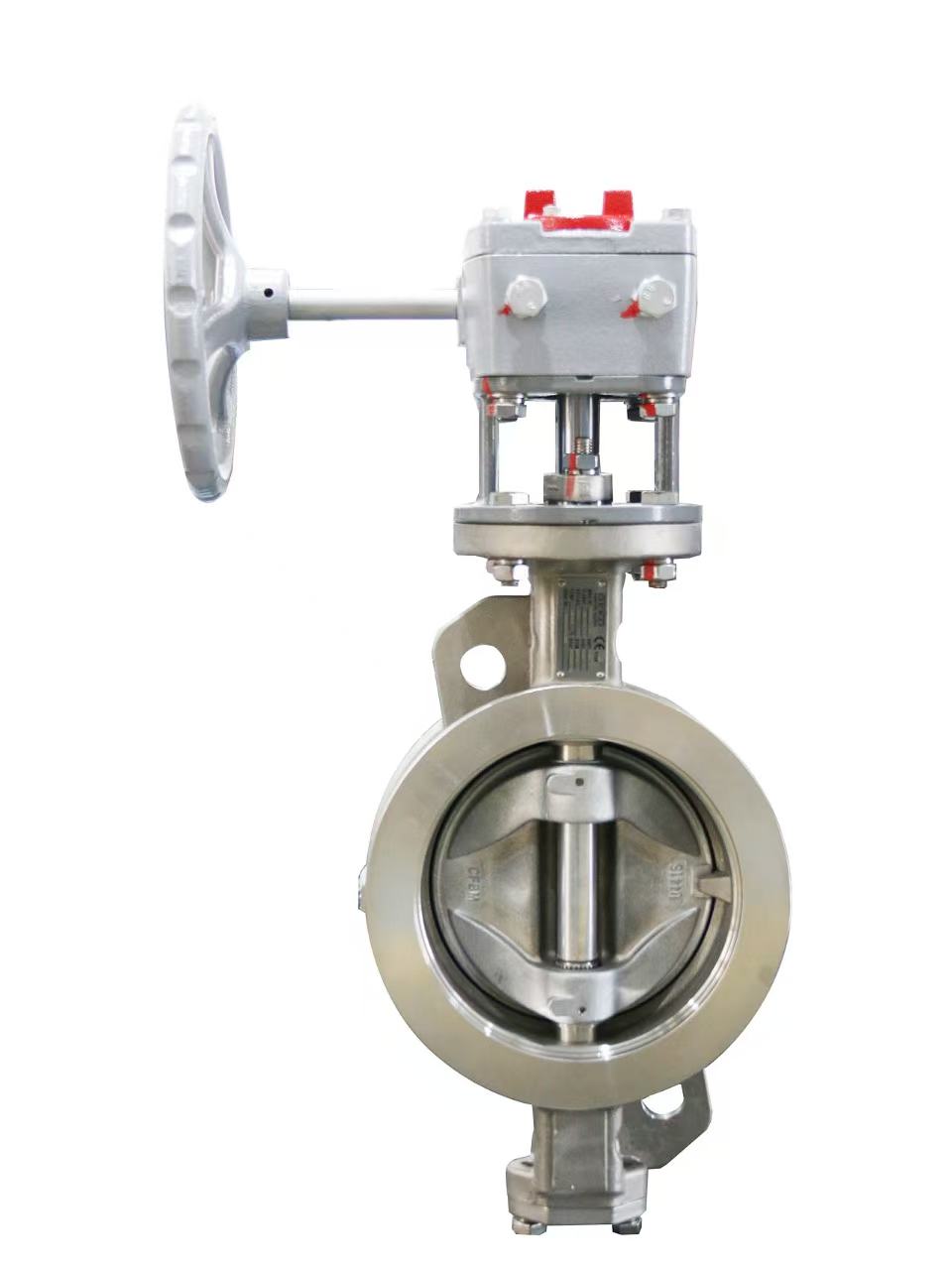

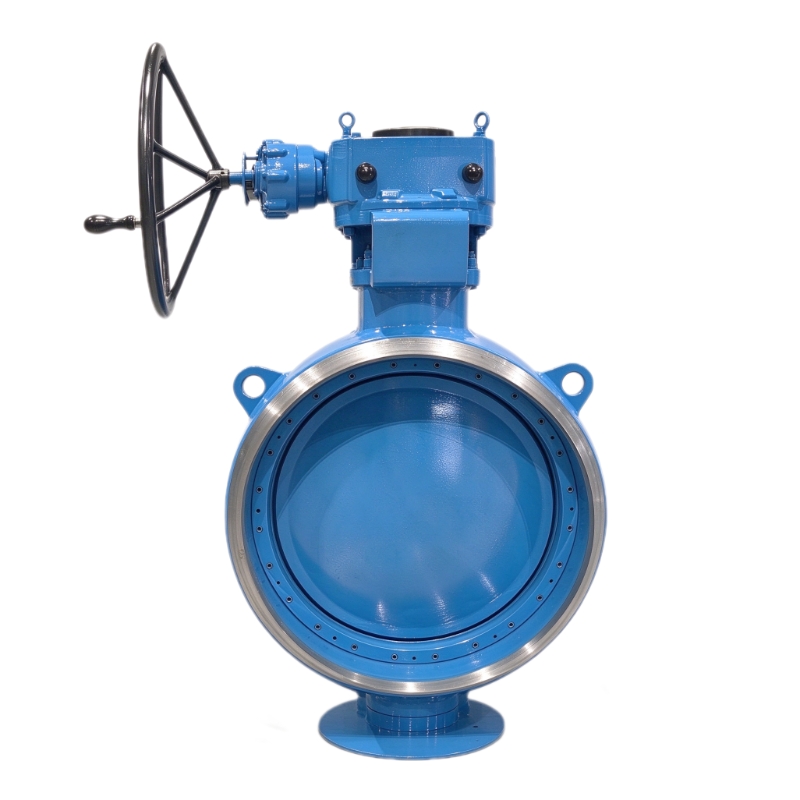

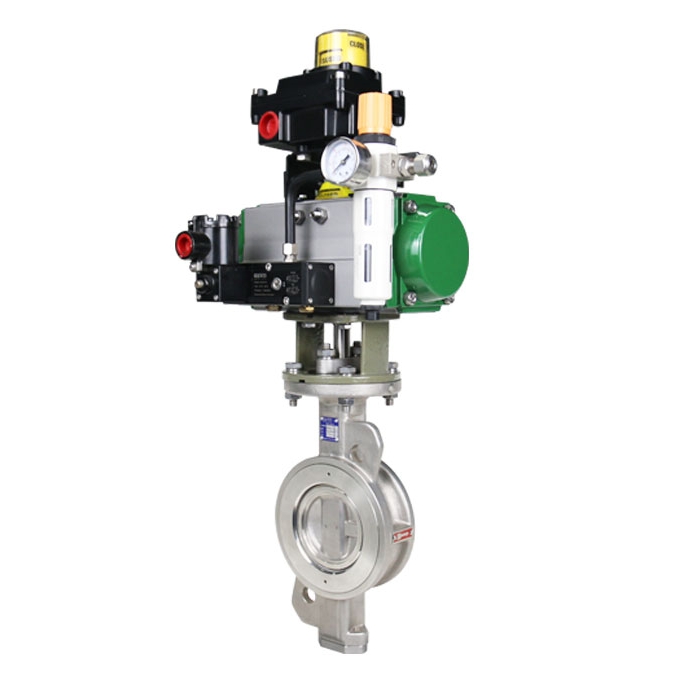

يُوفر المُشغّل عزم الدوران اللازم لتدوير الجذع والقرص. أما النسخ اليدوية فتستخدم عجلة يدوية أو رافعة. صمامات الفراشة الهوائية استخدم الهواء المضغوط للتشغيل/الإيقاف السريع أو للتحكم التدريجي. صمامات الفراشة الكهربائية تتيح هذه التقنية التشغيل الآلي عن بُعد وضبط التدفق بدقة. ويمكن تركيب أجهزة تحديد المواقع على المشغلات المتغيرة للحفاظ على زوايا القرص بدقة.

كيف تعمل هذه المكونات معًا

عندما يُدير المُشغّل ساق الصمام، يدور القرص داخل جسم الصمام. في وضع الإغلاق، يضغط القرص على المقعد لمنع مرور السائل. عند الفتح، يدور القرص موازيًا لاتجاه التدفق ليسمح بمرور السائل. يجب أن تتوافق جميع الأجزاء تمامًا مع ضغط التشغيل ودرجة الحرارة ونوع السائل. أي اختلاف في مادة المقعد أو القرص سيؤدي سريعًا إلى التسرب والتلف المبكر.

مجموعة صمامات الفراشة من جيكو

تُوفر شركة GEKO Valve مجموعات صمامات فراشة كاملة بمكونات عالية الجودة. تشمل مجموعتنا صمامات فراشة ذات مقاعد لينة ومعدنية، متحدة المركز، مزدوجة الإزاحة، وثلاثية الإزاحة، متوفرة بتصاميم رقاقة، وعروات، وحواف، مع مشغلات يدوية أو هوائية أو كهربائية للمشاريع الصناعية والبلدية في جميع أنحاء العالم.
