الدليل الشامل لصمامات الكرة وكيفية اختيارها | صمامات جيكو

الدليل الشامل لصمامات الكرة وكيفية اختيارها

تُعدّ صمامات الكرة من أكثر أجهزة التحكم في التدفق ربع الدورة استخدامًا في أنظمة الأنابيب الصناعية الحديثة، وهي مشهورة بإحكام إغلاقها التام، وسرعة تشغيلها بزاوية 90 درجة، وبنيتها المدمجة، ومتانتها الممتازة على المدى الطويل. بدءًا من أنظمة معالجة المياه العامة وأنظمة التدفئة والتهوية وتكييف الهواء، وصولًا إلى خطوط أنابيب النفط والغاز عالية الضغط، والمعالجة الكيميائية، ومحطات الطاقة الحرارية، توفر صمامات الكرة عزلًا موثوقًا وتنظيمًا دقيقًا للتدفق في مختلف ظروف التشغيل. مع ذلك، يواجه العديد من المهندسين وفرق المشتريات أخطاءً متكررة في الاختيار نتيجةً لعدم وضوح الفروقات بين هياكل الصمامات، وأنواع منع التسرب، وأنماط التشغيل. يُقدّم هذا الدليل الشامل شرحًا مُفصّلًا لتصنيفات صمامات الكرة الأساسية، ومبادئ عملها، ومعايير أدائها الرئيسية، وقواعد اختيارها خطوة بخطوة لمساعدتك في اختيار صمام الكرة الصناعي الأمثل لمشروعك.

1. ما هو صمام الكرة؟ مبدأ العمل الأساسي

يتحكم صمام الكرة في تدفق السوائل عن طريق تدوير كرة مجوفة مثقبة داخل جسم الصمام. عندما يتطابق تجويف الكرة مع خط الأنابيب، يُفتح الصمام لمرور السائل بالكامل؛ وعند تدويره 90 درجة، يغلق سطح الكرة الصلب التدفق تمامًا. بالمقارنة مع صمامات البوابة والصمامات الكروية، تتميز صمامات الكرة بسهولة التشغيل، وانخفاض انخفاض الضغط في التطبيقات الصناعية، وقابلية أفضل للتكيف مع التحكم الآلي. بفضل حساب معامل التدفق (Cv) الدقيق لصمام الكرة، يستطيع المهندسون مطابقة سعة التدفق بدقة مع متطلبات النظام، مما يجنب اختناقات التدفق وهدر الطاقة.

2. الأنواع الرئيسية لصمامات الكرة (التصنيف الهيكلي الأساسي)

تُصنف صمامات الكرة الصناعية بشكل أساسي حسب هيكل دعم الكرة، وتصميم التجويف، وطريقة الإحكام، وتكوين الجسم، لتغطي جميع النماذج الهندسية السائدة:

• 2.1 صمام الكرة العائم مقابل صمام الكرة المثبت على محور دوران

يكمن الاختلاف الهيكلي الأكبر في صمامات الكرة الصناعية في طرق تثبيت الكرة. يتميز صمام الكرة العائم بكرة غير مثبتة تطفو بحرية تحت ضغط السائل، وتضغط بقوة على المقعد السفلي لتحقيق الإحكام. يتميز هذا النوع من الصمامات ببساطة تركيبه، وسعره المناسب، وهو مثالي لخطوط الأنابيب التقليدية صغيرة الحجم ذات الضغط المنخفض إلى المتوسط.

تعتمد صمامات الكرة المثبتة على محور ارتكاز على عمودين علوي وسفلي لتثبيت الكرة، مما ينقل ضغط السائل إلى هيكل محور الارتكاز بدلاً من مقعد الإحكام. يقلل هذا التصميم بشكل كبير من عزم دوران مشغل صمام الكرة، ويقلل من تآكل المقعد، وهو الحل الأمثل لظروف التشغيل ذات الأحجام الكبيرة والضغط العالي والتكرار العالي، ويُستخدم على نطاق واسع في أنظمة صمامات الكرة لخطوط الأنابيب الثقيلة.

• 2.2 صمام كروي كامل الفتحة مقابل صمام كروي مخفض الفتحة

يُحدد قطر التجويف أداء التدفق ومدى ملاءمة خط الأنابيب. يتميز صمام الكرة ذو الفتحة الكاملة بتجويف داخلي يتوافق مع قطر الأنبوب، مما يوفر انخفاضًا منخفضًا للغاية في ضغط صمام الكرة الصناعي، ويدعم تنظيف خط الأنابيب باستخدام مكشطة الأنابيب، وهو مثالي لخطوط نقل التدفق العالي وحالات صيانة خط الأنابيب.

يتميز صمام الكرة ذو المنفذ المخفّض بقطر داخلي أصغر، مما يجعله أخف وزنًا وأقل تكلفة في التصنيع. وهو مناسب لحالات العزل التقليدية التي لا تتطلب شروطًا صارمة لانخفاض الضغط أو الحاجة إلى تنظيف الأنابيب، مما يوفر تكاليف الاستثمار في المشروع بشكل فعال.

• 2.3 صمام كروي ذو مقعد معدني مقابل صمام كروي ذو مقعد مرن

تحدد مادة منع التسرب مدى ملاءمة الصمام لدرجة الحرارة والضغط والوسائط المختلفة. تستخدم صمامات الكرة ذات المقعد المرن مواد PTFE أو RTFE لضمان منع التسرب تمامًا، وهي مناسبة للماء النظيف ذي درجة الحرارة العادية والغاز والوسائط الكيميائية التقليدية.

يستخدم صمام الكرة ذو المقعد المعدني أسطح إحكام مصنوعة من سبائك صلبة، مما يجعله مقاومًا لدرجات الحرارة العالية والضغط العالي والمواد الكاشطة والتغيرات الحرارية المتكررة. يحل هذا الصمام مشكلة تلف الأختام اللينة وتشوهها في ظل ظروف التشغيل القاسية، ويُستخدم على نطاق واسع في أنظمة البتروكيماويات وفحم الكوك والأنظمة الصناعية ذات درجات الحرارة العالية.

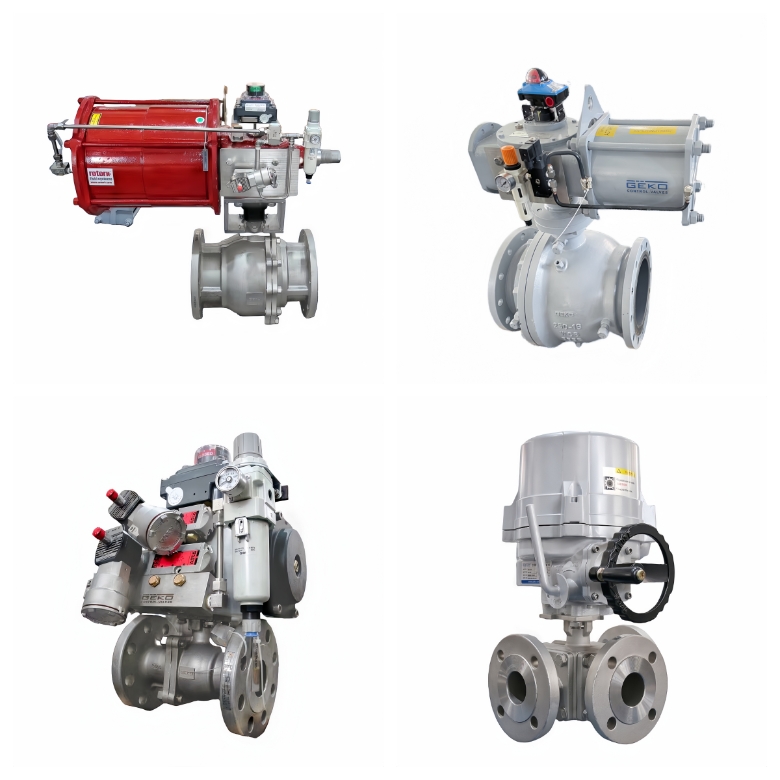

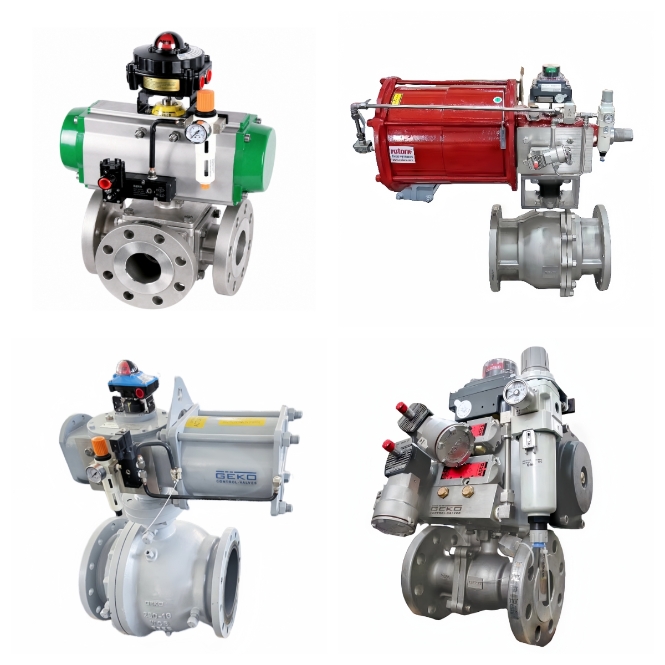

• 2.4 صمام كروي يعمل بالتشغيل: التكوينات الهوائية والكهربائية

في الأنظمة الصناعية المؤتمتة، يتم استبدال صمامات الكرة اليدوية بصمامات كرة تعمل بالهواء المضغوط، والتي تشمل نوعين رئيسيين: صمام الكرة الهوائي (ويُسمى أيضًا صمام الكرة المُشغل بالهواء المضغوط) وصمام الكرة الكهربائي (ويُسمى أيضًا صمام الكرة المُشغل بالكهرباء). توفر الصمامات الهوائية سرعة تبديل عالية، ومقاومة للانفجار، ومستوى أمان عالٍ في البيئات الخطرة؛ بينما تدعم الصمامات الكهربائية تحكمًا دقيقًا في التعديل وربطًا مستقرًا للإشارات عن بُعد لأنظمة PLC/SCADA.

3. المعايير الرئيسية المؤثرة على اختيار صمام الكرة

يُعدّ اختيار الصمام الكروي بناءً على القطر الاسمي للأنبوب بشكل عشوائي الخطأ الهندسي الأكثر شيوعًا. يجب أن يراعي اختيار الصمام الكروي القياسي المعايير الأساسية التالية واحدًا تلو الآخر:

- سعة التدفق: حساب كامل احترافي لسعة التدفق لصمام الكرة وفقًا لمعدل تدفق النظام وضغط المدخل والمخرج ولزوجة السائل لتجنب زيادة الحجم أو نقصه.

- تصنيف الضغط ودرجة الحرارة: قم بمطابقة فئة ضغط الصمام ومعيار تخفيض درجة الحرارة للتكيف مع أقصى ضغط تشغيل وتغيرات درجة الحرارة القصوى.

- مطابقة عزم دوران المشغل: حساب فرق الضغط التشغيلي الفعلي لتأكيد عزم دوران مشغل صمام الكرة، مع الاحتفاظ بهامش أمان كافٍ لمنع الانحشار أو التبديل غير الكامل.

- توافق الوسائط: اختر مانع التسرب المعدني أو اللين وفقًا لخصائص التآكل والتآكل ودرجات الحرارة العالية للسائل لتجنب تلف مانع التسرب والتسرب.

- متطلبات انخفاض الضغط: اختر صمام الكرة ذو المنفذ الكامل لمتطلبات الفقد المنخفض والتنظيف، وصمام الكرة ذو المنفذ المخفض للسيناريوهات التقليدية الموفرة للتكاليف للتحكم في انخفاض ضغط صمام الكرة الصناعي.

4. عملية اختيار صمام الكرة خطوة بخطوة

اتبع سير العمل الموحد هذا لاختيار صمام الكرة الأكثر فعالية من حيث التكلفة والأكثر موثوقية لنظامك:

الخطوة 1: تأكيد ظروف العمل - توضيح نوع السائل ودرجة الحرارة والضغط ومعدل التدفق ومتطلبات النظام الوظيفية (العزل أو التعديل).

الخطوة 2: تحديد النوع الهيكلي - اختر صمام الكرة العائم لخطوط الأنابيب الصغيرة ذات الضغط المنخفض وصمام الكرة المثبت على محور لأنظمة صمامات الكرة لخطوط الأنابيب الكبيرة ذات الضغط العالي.

الخطوة 3: تحديد تكوين التجويف - اعتماد صمام كروي كامل الفتحة لحالات التدفق العالي والفقد المنخفض وصمام كروي مخفض الفتحة للعزل العام.

الخطوة 4: مطابقة وضع الختم - استخدم ختمًا ناعمًا للوسائط التقليدية النظيفة وصمامًا كرويًا بمقعد معدني للوسائط القاسية الكاشطة والمسببة للتآكل ذات درجة الحرارة العالية.

الخطوة 5: تأكيد وضع التشغيل - حدد صمام الكرة اليدوي أو الهوائي أو الكهربائي وفقًا لظروف مصدر الطاقة/الهواء في الموقع واحتياجات التشغيل الآلي.

الخطوة 6: التحقق من المعلمات الأساسية - إكمال حساب معامل السعة لصمام الكرة والتحقق من عزم دوران مشغل صمام الكرة لضمان الامتثال الكامل لظروف تشغيل النظام.

5. أخطاء الاختيار الشائعة ونصائح لتجنبها

- الخطأ الأول: الاختيار بناءً على حجم الأنبوب فقط – لا يمكن للحجم الاسمي أن يمثل سعة التدفق. يجب الاعتماد على حساب معامل التدفق (Cv) لصمام الكرة للمطابقة الدقيقة.

- الخطأ الثاني: الخلط بين المنفذ الكامل والمنفذ المخفض - يؤدي اختيار التجويف الخاطئ إلى انخفاض مفرط في ضغط صمام الكرة الصناعي أو فشل عملية تنظيف خط الأنابيب.

- الخطأ الثالث: عزم دوران المشغل غير المتطابق - يؤدي تجاهل الضغط التفاضلي الفعلي إلى عدم كفاية عزم دوران مشغل صمام الكرة، مما ينتج عنه تبديل غير سلس.

- الخطأ الرابع: سوء تطبيق هيكل منع التسرب - استخدام موانع تسرب لينة لوسائط كاشطة ذات درجة حرارة عالية يؤدي إلى التقادم السريع والفشل؛ يجب اعتماد صمام كروي ذو مقعد معدني في ظروف العمل القاسية.

6. التطبيقات الصناعية للصمامات الكروية

تتوافق أنواع صمامات الكرة المختلفة مع سيناريوهات صناعية حصرية: تُستخدم صمامات الكرة العائمة وصمامات الختم الناعم التقليدية على نطاق واسع في معالجة المياه وأنظمة التدفئة والتهوية وتكييف الهواء وخطوط الأنابيب الكيميائية العامة؛ بينما تخدم صمامات الكرة الثقيلة المثبتة على محور وصمامات الكرة ذات المقعد المعدني صناعات النفط والغاز والبتروكيماويات والطاقة الحرارية والتعدين؛ وتُعد صمامات الكرة الهوائية الآلية وصمامات الكرة الكهربائية مكونات أساسية لأنظمة التحكم الذكية في خطوط الأنابيب، حيث تدعم المراقبة عن بعد والتعديل التلقائي.

7. لماذا تختار صمامات GEKO الكروية؟

تُقدّم شركة GEKO Valve مجموعةً متكاملةً من صمامات الكرة الصناعية المُصممة حسب الطلب، بما في ذلك صمامات الكرة العائمة، وصمامات الكرة المُثبتة على محور، وصمامات الكرة ذات الفتحة الكاملة، وصمامات الكرة ذات الفتحة المُخفّضة، وصمامات الكرة ذات المقعد المعدني، ومجموعات صمامات الكرة المُشغّلة آليًا (هوائية وكهربائية). كما نُقدّم خدمات احترافية لحساب معامل التدفق (Cv) لصمامات الكرة والتحقق من عزم دوران مُشغّلاتها، مما يُتيح التحكم الفعال في انخفاض ضغط صمامات الكرة الصناعية لكل مشروع. جميع منتجاتنا مُطابقة للمعايير الدولية، وتتميز بأداءٍ مُستقر، وعمرٍ تشغيلي طويل، وتكاليف صيانة منخفضة، مما يُوفر حلولًا موثوقة للتحكم في السوائل لأنظمة الأنابيب الصناعية العالمية.
