اختيار صمام الكرة أصبح سهلاً: الأنواع، والتطبيقات، والنصائح

تُعدّ صمامات الكرة من أكثر مكونات التحكم في السوائل تنوعًا وانتشارًا في أنظمة الأنابيب الصناعية. فهي معروفة بسرعة تشغيلها (ربع دورة)، وإحكام إغلاقها التام، وبنيتها المدمجة، وعمرها التشغيلي الطويل، ما يجعلها بديلًا مثاليًا لصمامات البوابة والصمامات الكروية التقليدية في معظم خطوط أنابيب العمليات. مع ذلك، ونظرًا لتعدد أنواع صمامات الكرة وتنوع ظروف التشغيل، يواجه العديد من المهندسين صعوبة في اختيار الطراز المناسب، ما يؤدي إلى التسرب، وفقدان الضغط العالي، وتعطل المشغل، أو قصر عمرها التشغيلي. يُبسّط هذا الدليل عملية اختيار صمامات الكرة الصناعية من خلال تصنيفها حسب الفئات الأساسية، ومطابقتها مع التطبيقات الصناعية المختلفة، وتلخيص نصائح عملية للاختيار تناسب المبتدئين وفرق المشتريات المتخصصة.

1. الأنواع الشائعة لصمامات الكرة الصناعية

يمكن تصنيف صمامات الكرة حسب التصميم الهيكلي، وحجم التجويف، وطريقة الإحكام، ونمط التشغيل. ولكل نوع سيناريوهات تطبيق محددة وحدود أداء معينة.

• 1.1 صمام الكرة العائم وصمام الكرة المثبت على محور دوران

تتميز صمامات الكرة العائمة ببنية كرة متحركة بحرية، مما يوفر سهولة في التركيب ومزايا اقتصادية. تطفو الكرة تحت ضغط متوسط ​​وتضغط بإحكام على المقعد السفلي لتحقيق الإحكام. يُعد هذا النوع مثاليًا لخطوط الأنابيب التقليدية صغيرة الحجم، ذات الضغط المنخفض والمتوسط، لأغراض العزل العام والتحكم في التدفق.

تعتمد صمامات الكرة المثبتة على محور ارتكاز على هياكل دعم ثابتة علوية وسفلية. يتم تثبيت الكرة في مكانها، مما يقلل بشكل كبير من عزم الدوران التشغيلي واحتكاك المقعد. تتكيف هذه الصمامات بكفاءة مع ظروف التشغيل ذات الأحجام الكبيرة والضغط العالي والترددات العالية، مما يجعلها صمام الكرة الرئيسي المستخدم في خطوط أنابيب النفط والغاز والبتروكيماويات وأنظمة النقل لمسافات طويلة.

• صمام كروي كامل الفتحة 1.2 وصمام كروي مخفض الفتحة

تتميز صمامات الكرة ذات الفتحة الكاملة بقطر داخلي متطابق مع قطر الأنبوب، مما يوفر مقاومة تدفق شبه معدومة وانخفاضًا طفيفًا جدًا في ضغط صمامات الكرة الصناعية. وهي تدعم عملية تنظيف الأنابيب باستخدام مكشطة الأنابيب، وتُستخدم على نطاق واسع في خطوط أنابيب نقل التدفق العالي والأنظمة التي تتطلب الحد الأدنى من فقد الطاقة.

تتميز صمامات الكرة ذات الفتحة المخفضة بقطر داخلي أصغر وأكثر انسيابية. وبفضل وزنها الأخف وتكلفة تصنيعها المنخفضة، فإنها تلبي متطلبات العزل اليومية لمعظم خطوط الأنابيب التقليدية، وتساعد الشركات على توفير استثمارات المشاريع دون الحاجة إلى متطلبات صارمة لانخفاض الضغط.

• 1.3 صمام كروي ذو مقعد معدني وصمام كروي ذو مقعد لين

تستخدم صمامات الكرة ذات المقعد المرن مواد إحكام ناعمة من مادة PTFE أو البوليمر لتحقيق إحكام تام ومنع التسرب عند درجة حرارة الغرفة. وهي مناسبة للماء النظيف والهواء والغاز والمواد الكيميائية التقليدية غير الكاشطة، وتتميز بثبات ممتاز في الإحكام وعزم تشغيل منخفض.

تتميز صمامات الكرة ذات المقعد المعدني بأسطح مانعة للتسرب مصنوعة من سبائك صلبة، مما يمنحها مقاومة عالية للحرارة والضغط والتآكل. كما أنها تتحمل المواد الكاشطة، والتغيرات الحرارية، والوسائط المسببة للتآكل في درجات الحرارة العالية، مما يحل مشكلات التلف والتعطل التي تعاني منها موانع التسرب اللينة في البيئات الصناعية القاسية.

• 1.4 صمامات كروية يدوية وميكانيكية

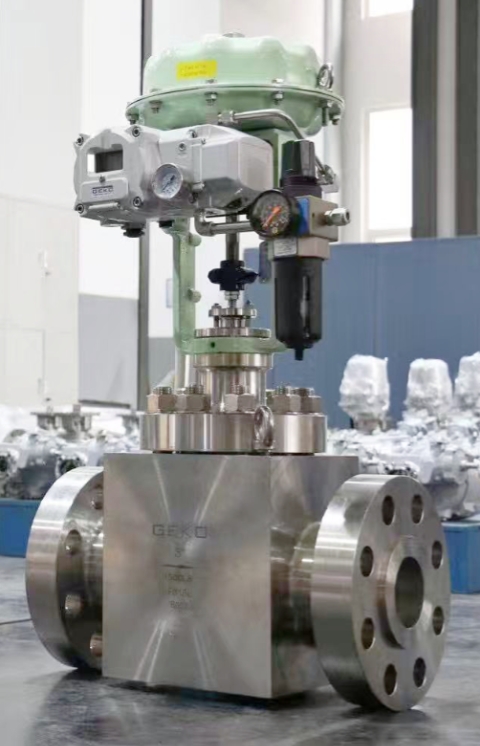

تُصنّف صمامات الكرة، بحسب طريقة تشغيلها، إلى نوعين: يدوية وآلية. تتميز صمامات الكرة اليدوية ببساطتها وفعاليتها من حيث التكلفة، وهي مناسبة لخطوط الأنابيب التي تعمل بتردد منخفض. أما بالنسبة للأنظمة الصناعية الذكية، فتُعدّ صمامات الكرة التي تعمل بالهواء المضغوط وصمامات الكرة التي تعمل بالكهرباء الخيارين الرئيسيين. توفر صمامات الكرة الهوائية سرعة تبديل عالية وأداءً مقاومًا للانفجار في ظروف العمل الخطرة، بينما تدعم صمامات الكرة الكهربائية التحكم عن بُعد وتنظيم التدفق بدقة، وتتوافق مع أنظمة PLC وSCADA.

2. التطبيقات الصناعية النموذجية للصمامات الكروية

تُناسب أنواع صمامات الكرة المختلفة سيناريوهات صناعية مُحددة. ويُعدّ اختيار الصمامات المناسبة بناءً على خصائص الصناعة جوهر الاختيار الصحيح.

- معالجة المياه والتكييف والتهوية: يفضل استخدام صمامات الكرة العائمة ذات المقعد الناعم وصمامات الكرة ذات المنفذ المخفض لخطوط أنابيب إمدادات المياه والصرف الصحي وتكييف الهواء المركزي، وذلك لتحقيق فعالية التكلفة والإغلاق المستقر.

- الصناعات الكيميائية والبتروكيميائية: تتطلب الوسائط المسببة للتآكل والعمليات ذات درجات الحرارة العالية صمامات كروية ذات مقاعد معدنية وصمامات كروية مبطنة بمضادات التآكل؛ وتعتمد خطوط أنابيب نقل الضغط العالي على صمامات كروية مثبتة على محور دوران.

- خطوط أنابيب النفط والغاز: تُستخدم صمامات الكرة ذات الفتحة الكاملة وصمامات الكرة ذات المحور الثقيل على نطاق واسع لضمان نقل الوسائط دون عوائق ودعم صيانة تنظيف خطوط الأنابيب.

- الطاقة والمعادن: تتطلب البخار ذو درجة الحرارة العالية والخبث والوسائط الكاشطة صمامات كروية ذات مقاعد معدنية مقاومة للتآكل لمقاومة ظروف العمل القاسية وإطالة عمر الخدمة.

- مصنع ذكي مؤتمت: صمامات كروية تعمل بالهواء المضغوط والكهرباء تحقق التبديل التلقائي والمراقبة عن بعد، وهي مناسبة لأنظمة خطوط أنابيب الإنتاج الدفعي والمستمر.

3. نصائح عملية لاختيار صمام الكرة (مناسبة للمبتدئين)

بسّط عملية الاختيار باتباع هذه القواعد الأساسية لتجنب معظم الأخطاء الهندسية:

- تأكد من ظروف التشغيل أولاً: حدد نوع الوسط ودرجة حرارته وضغطه وتكرار التشغيل. في حالة درجات الحرارة العالية والتآكل، اختر مقاعد معدنية؛ أما في حالة تنظيف الوسائط ذات درجة الحرارة العادية، فاختر مقاعد لينة.

- اختر الهيكل حسب الضغط والحجم: الحجم الصغير والضغط المنخفض يستخدم هيكل الكرة العائمة؛ الحجم الكبير والضغط العالي يجب اختيار صمام الكرة المثبت على محور الدوران.

- مطابقة نوع التجويف حسب متطلبات التدفق: معدل التدفق العالي، وانخفاض الضغط المنخفض، ومتطلبات التنظيف بالخناق، اختر صمام الكرة ذو المنفذ الكامل؛ العزل العام يختار منفذًا مخفضًا لتوفير التكاليف.

- قم بضبط وضع التشغيل بشكل معقول: تعطي البيئات الخطرة المقاومة للانفجار الأولوية للتشغيل الهوائي؛ وتختار سيناريوهات التحكم الذكي عن بعد التشغيل الكهربائي.

- التحقق من سعة التدفق وعزم الدوران: إجراء حساب دقيق لسعة التدفق لصمام الكرة ومطابقة عزم دوران مشغل صمام الكرة لمنع الانحشار أو التبديل غير الكامل أو عدم كفاية التدفق.

4. كيفية تجنب أخطاء الاختيار الشائعة

معظم أعطال الصمامات ناتجة عن اختيار غير صحيح وليس عن مشاكل في جودة المنتج. تجنب هذه الأخطاء الشائعة:

لا تعتمد فقط على الحجم الاسمي للأنابيب عند اختيار الطرازات؛ فقيمة معامل التدفق غير الكافية ستؤدي إلى اختناقات في تدفق النظام وانخفاض مفرط في ضغط صمام الكرة الصناعي. تجنب استخدام صمامات الكرة ذات المقعد المرن مع الوسائط الكاشطة ذات درجات الحرارة العالية، لأن ذلك سيؤدي إلى تلف سريع للأختام وتسريب. لا تستخدم مشغلات عزم الدوران المنخفض مع خطوط الأنابيب ذات فرق الضغط العالي، لأن ذلك سيؤدي إلى تشغيل غير سلس للصمام. بالنسبة لخطوط أنابيب النقل لمسافات طويلة والتي تتطلب صيانة متكررة، تجنب صمامات الكرة ذات المنافذ المخفضة التي لا تدعم التنظيف بالخناق.

5. حلول صمامات كروية موثوقة من GEKO Valve

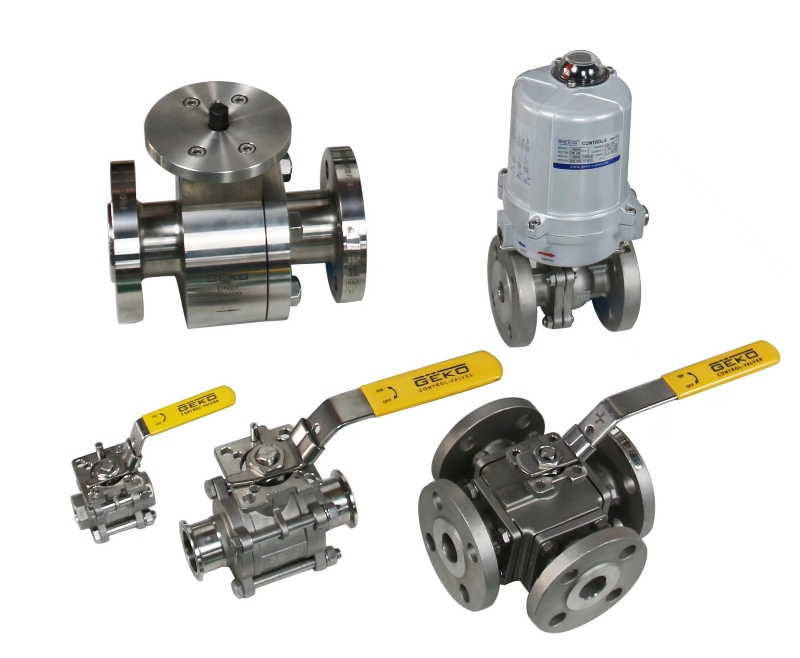

تُقدّم شركة GEKO Valve مجموعةً متكاملةً من صمامات الكرة الصناعية، القياسية منها والمُخصصة، تشمل صمامات الكرة العائمة، وصمامات الكرة المُثبتة على محور، وصمامات الكرة ذات الفتحة الكاملة والمُخفضة، وصمامات الكرة ذات المقعد المعدني، ومجموعات صمامات الكرة التي تعمل بالهواء المضغوط أو الكهرباء. نُقدّم خدمات احترافية لحساب معامل التدفق (Cv) لصمامات الكرة، ومطابقة عزم دوران المُشغل، مع تحكم دقيق في فقدان ضغط خط الأنابيب، وضمان تشغيل مستقر للصمامات في مختلف ظروف التشغيل المُعقدة. تخدم منتجاتنا مشاريع عالمية في مجالات معالجة المياه، والكيماويات، والنفط والغاز، والطاقة، والمشاريع الصناعية المؤتمتة، بجودة عالية وتكاليف صيانة منخفضة.
