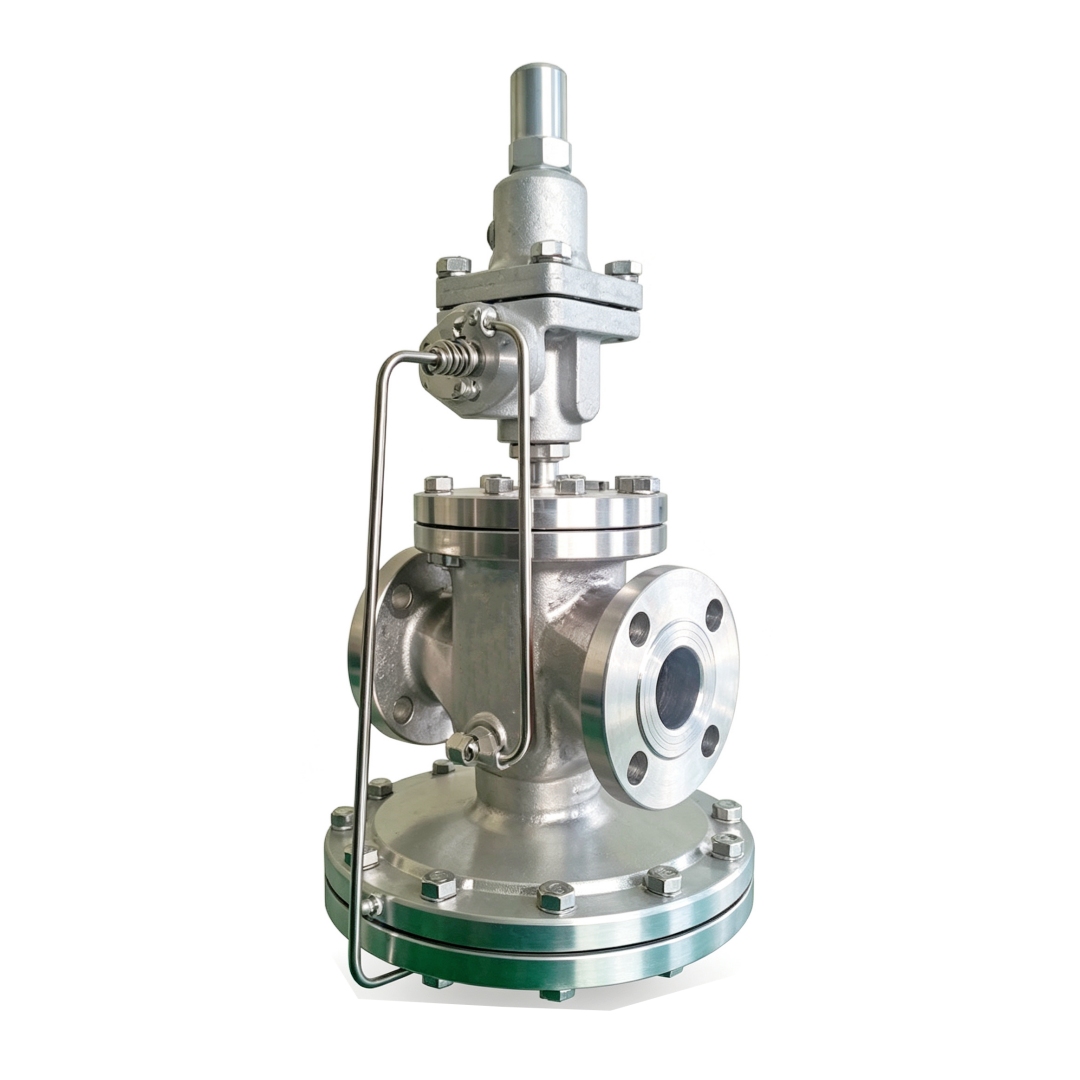

Name: صمام تخفيض الضغط ذاتي التنظيم لخدمة غاز التنقية
Availability: InStock

نطاق المقاسات

3"～8"

مادة الهيكل وغطاء المحرك

الفولاذ الكربوني: ASTM A216 WCB،CF8M

نوع الصمام

صمام ذاتي التنظيم (تخفيض الضغط التلقائي)

سائل الخدمة

غاز التطهير

ضغط العمل

المدخل: 2.5 بار
مخرج (مجموعة): 0.5 بار

مرجع فئة الضغط

ANSI 150 RF (رسم / سجل اختبار)
PN25 (كتالوج الشراء) – تأكد قبل الشراء

مواد التشطيب / الأختام

316 SS: المقعد الداخلي، الزنبرك الرئيسي، غطاء الحجاب الحاجز، حلقة الحجاب الحاجز
مادة PTFE: قرص الصمام، الحشية، الحجاب الحاجز

نوع الاتصال

ذات حواف؛ وجه مرتفع (RF)

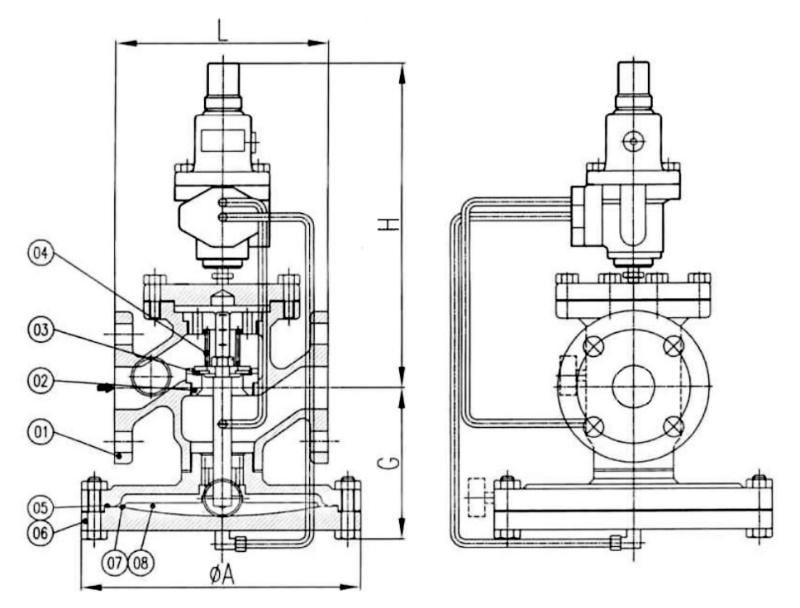

الأبعاد (3 بوصات / DN80)

الطول: 290 مم G: 250 مم
الارتفاع: 340 مم القطر الخارجي: 400 مم

اختبار هيدرو مرجعي / اختبار تشغيلي

الضغط الهيدروستاتيكي: المحدد 15.0 / المسجل 16.0 كجم/سم²(جم)

التطبيقات

خدمة غاز التنقية: إمداد مستقر منخفض الضغط لأنظمة التنقية والإزاحة، تطبيقات مخرج منظم عند 0.5 بار

الشركة المصنعة المرجعية

جيكو

خصائص صمام ذاتي التنظيم

self-regulating pressure reducing valve for purge gas service

المواصفات الرئيسية

الحجم الاسمي: من 3 بوصات إلى 8 بوصات

سائل الخدمة: غاز التطهير

ضغط المدخل: 2.5 بار

ضغط المخرج (مضبوط): 0.5 بار

نوع التوصيل: ذو حافة، وجه مرتفع (RF)

فئة الضغط: ANSI 150 RF (الرسم / سجل الاختبار)؛

البناء والمواد

جسم — ASTM A216 WCB

المقعد الداخلي — 316 SS

قرص الصمام - PTFE

النبع الرئيسي — 316 SS

حشية - PTFE

غطاء الحجاب الحاجز - فولاذ مقاوم للصدأ 316

غشاء - PTFE

حلقة غشائية - فولاذ مقاوم للصدأ 316

ظروف التشغيل وسجل اختبار مرجعي: سجل اختبار التشغيل/الهيدروليكي المرجعي: رقم السجل C12-122007، صادر بتاريخ 20 ديسمبر 2012 من شركة Conquer Auto Valve. الطراز/الحجم/الوصلة: CR10PDG / 3 بوصة (80 أمبير) / ANSI 150#-RF. ضغط المدخل: المحدد 2.5 كجم/سم² (مقياس)، المسجل 2.5 كجم/سم² (مقياس). ضغط المخرج: المحدد 0.5 كجم/سم² (مقياس)، المسجل 0.5 كجم/سم² (مقياس). الضغط الهيدروستاتيكي: المحدد 15.0 كجم/سم² (مقياس)، المسجل 16.0 كجم/سم² (مقياس). سائل الاختبار: المحدد DSG، المسجل هواء. درجة حرارة الاختبار: المحددة 15 درجة مئوية، المسجلة 20 درجة مئوية.

صمام تنظيم الضغط ذاتي التشغيل

CR10PDG self-regulating pressure reducing valve

1. التنظيم الذاتي، لا حاجة إلى طاقة خارجية - يقوم ضغط الخط بتشغيل آلية الغشاء والزنبرك، مما يؤدي إلى تعديل فتح قرص الصمام باستمرار للحفاظ على الضغط في اتجاه المصب - لا حاجة إلى هواء أو كهرباء أو وحدة تحكم خارجية.

2. مصمم لخدمة غاز التطهير - تم تحديد حجمه وتجهيزه لتطبيقات غاز التطهير، ويغطي تركيبة المدخل التفاضلي المنخفض النموذجية 2.5 بار / المخرج 0.5 بار لأنظمة التطهير والإزاحة.

3. حواف مقاومة للتآكل - مقعد داخلي من الفولاذ المقاوم للصدأ 316، زنبرك رئيسي، غطاء غشاء وغسالة، مع قرص صمام PTFE، حشية وغشاء لإحكام موثوق به وتوافق الوسائط.

4. وصلة ذات حواف قياسية — وصلة ذات حواف مقاس 3 بوصات (DN80) مع سطح مانع للتسرب مرتفع (RF) تبسط عملية التركيب والاستبدال أثناء الخدمة والاختيار المكافئ.

أنظمة التطهير والإزاحة
يُستخدم هذا الجهاز لتوفير إمداد غاز مستقر بضغط منخفض في عمليات تنظيف الأنابيب، وتفريغ الخزانات، وإزاحة النظام قبل بدء التشغيل أو الصيانة. يعمل التصميم ذاتي التشغيل على خفض ضغط المدخل من 2.5 بار إلى ضغط مخرج ثابت قدره 0.5 بار تلقائيًا دون الحاجة إلى مصدر طاقة خارجي، مما يحافظ على ثبات الضغط في اتجاه التدفق أثناء عملية التنظيف المستمرة.

ظروف التشغيل: وسائط غاز التطهير، مدخل 2.5 بار / مخرج 0.5 بار (مجموعة)، 3 بوصة (DN80)، جسم ASTM A216 WCB مع 316 SS و PTFE، وصلة ذات وجه مرتفع (RF) ذات حواف، لا حاجة إلى هواء أو مصدر طاقة.
التغطية بالغاز الخامل والتحكم في مساحة البخار
يُستخدم هذا النظام لتغطية الخزانات والمفاعلات وأوعية التخزين بغاز خامل للحفاظ على حيز بخار مستقر منخفض الضغط. تعمل آلية الغشاء والنابض على تعديل الضغط تلقائيًا، مما يمنع زيادة الضغط مع الحفاظ على ضغط المخرج المطلوب عند 0.5 بار.

ظروف التشغيل: خدمة الغاز الخامل / غاز التطهير، مدخل 2.5 بار، مخرج 0.5 بار، أجزاء داخلية مقاومة للتآكل من الفولاذ المقاوم للصدأ 316 ومادة PTFE، وصلة RF ANSI 150 ذات حواف (مرجع الكتالوج PN25 - تأكد قبل الشراء)، مناسبة للتشغيل المستمر بدون مشغل.
إمداد الغاز لأجهزة التحليل والقياس
يوفر مصدر غاز نظيف ومستقر ذو ضغط منخفض لأجهزة التحليل وأنظمة أخذ العينات وخطوط تنقية الأجهزة. ويضمن نظام التحكم ذو الحلقة المغلقة الموثوق به ثبات مستوى الإمداد عند 0.5 بار بغض النظر عن تقلبات الضغط في المصدر.

ظروف التشغيل: وسائط غاز التطهير، مدخل 2.5 بار / مخرج 0.5 بار (مجموعة)، غشاء PTFE، قرص وحشية لإحكام الإغلاق النظيف، جسم WCB، وصلة RF ذات حواف، اختبار هيدروليكي مرجعي 15.0-16.0 كجم/سم²(g)، الحكم جيد.
تنظيف خطوط الأنابيب والسفن والمعدات
يُستخدم هذا الصمام في عمليات التنظيف قبل التشغيل وبعد الصيانة لخطوط أنابيب الغاز والمبادلات الحرارية ومعدات المعالجة. يوفر الصمام ذاتي التنظيم تدفقًا ثابتًا منخفض الضغط للتنظيف، مما يُبسط عملية التشغيل ويقلل من استهلاك الغاز.

ظروف التشغيل: خدمة غاز التنقية، مدخل 2.5 بار يتم تخفيضه إلى مخرج 0.5 بار، تركيب ذو حواف 3 بوصة DN80، جسم ASTM A216 WCB، مقعد ونابض من الفولاذ المقاوم للصدأ 316 مع مانع تسرب PTFE، لا حاجة إلى وحدة تحكم خارجية.
شبكات توزيع الغاز ذات الضغط المنخفض
يتم تركيبه عند نقطة إمداد أنظمة توزيع الغاز منخفضة الضغط لحماية المعدات الواقعة في اتجاه التدفق من ارتفاعات الضغط المفاجئة. يضمن تصميمه البسيط ذاتي التشغيل خفضًا موثوقًا للضغط وسهولة الصيانة في الشبكات الميدانية.

ظروف التشغيل: خدمة توزيع الغاز، مدخل 2.5 بار / مخرج 0.5 بار، وصلة ذات وجه مرتفع ذات حواف، جسم WCB مع 316 SS و PTFE، الأبعاد الاسمية L 290 / G 250 / H 340 / OD 400 مم، الرسم المرجعي ANC-L08-F-0070 Rev.1 Sheet 7/14.
الغازات المستخدمة في البتروكيماويات والصناعات
يُستخدم هذا الصمام كصمام تخفيض ضغط عالي الجودة في مصانع البتروكيماويات والمنشآت الصناعية التي تتطلب إمدادًا ثابتًا بغاز التنقية عند ضغط 0.5 بار. ويُقبل استخدام بدائل معتمدة، شريطة أن تُظهر جودة ووظيفة ومواد وتوافقًا مماثلًا في التركيب.

ظروف التشغيل: وسائط غاز التطهير / المرافق، مدخل 2.5 بار إلى مخرج 0.5 بار، جسم من الفولاذ المصبوب WCB، أجزاء داخلية من الفولاذ المقاوم للصدأ 316 وPTFE، مرجع RF ANSI 150 ذو حواف (PN25 في الكتالوج)، الشركة المصنعة المرجعية VALMAC / SEOJEON VALMAC أو ما يعادلها المعتمد.
