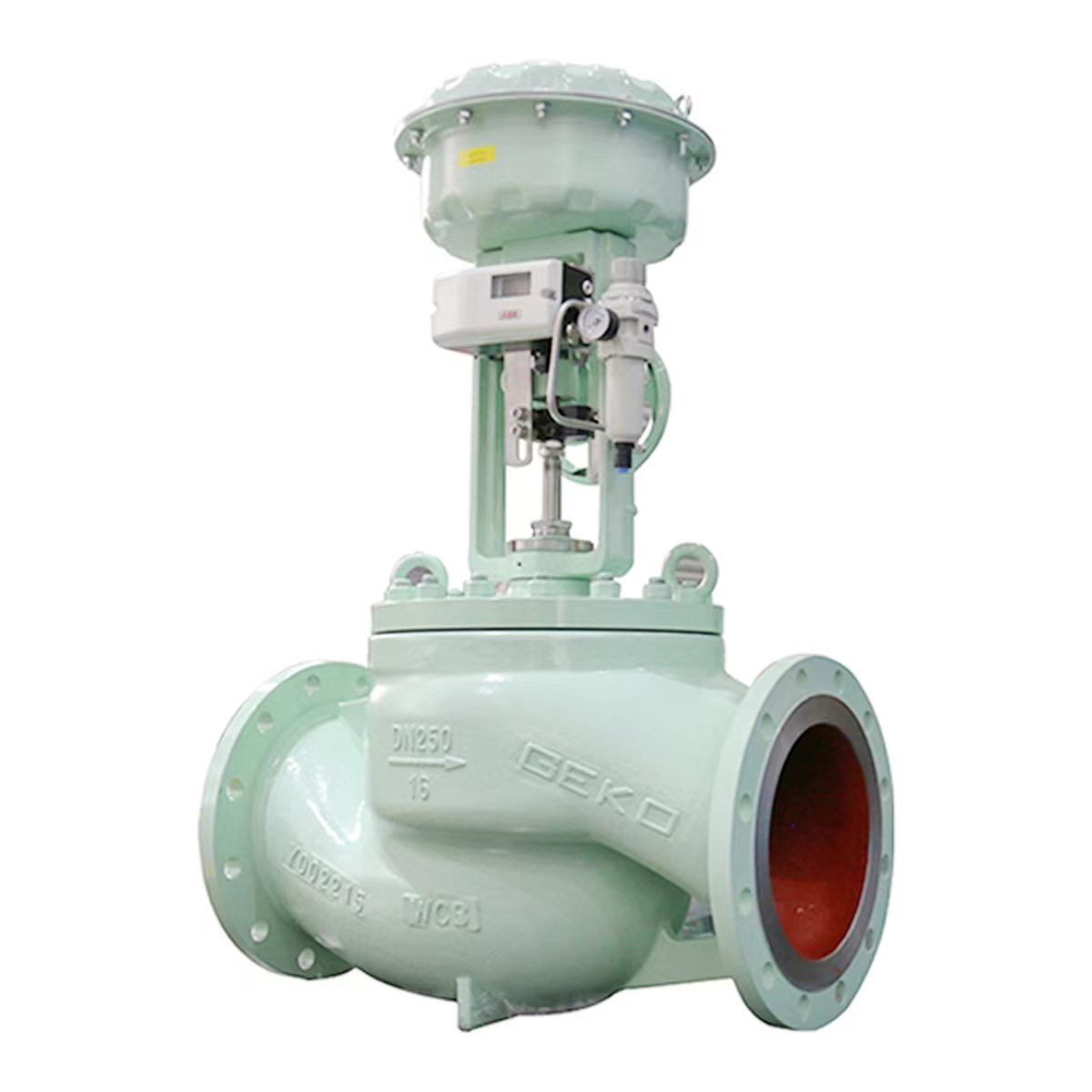

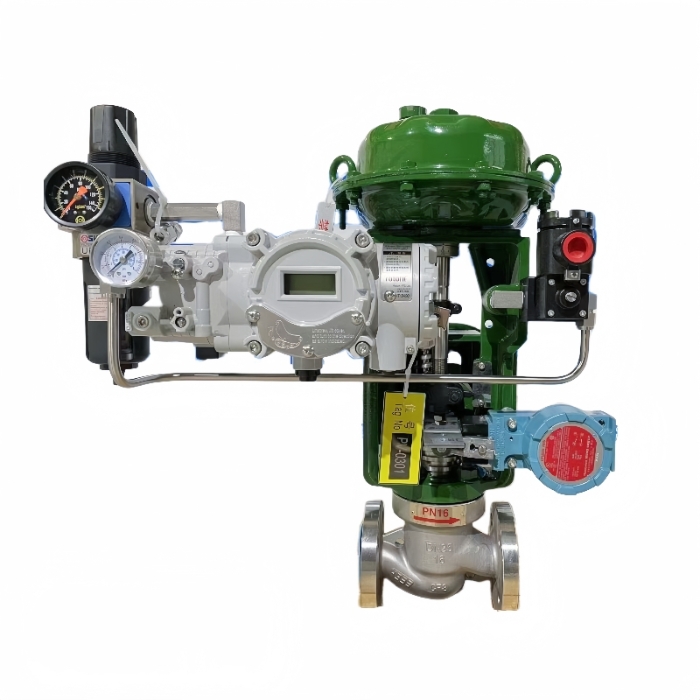

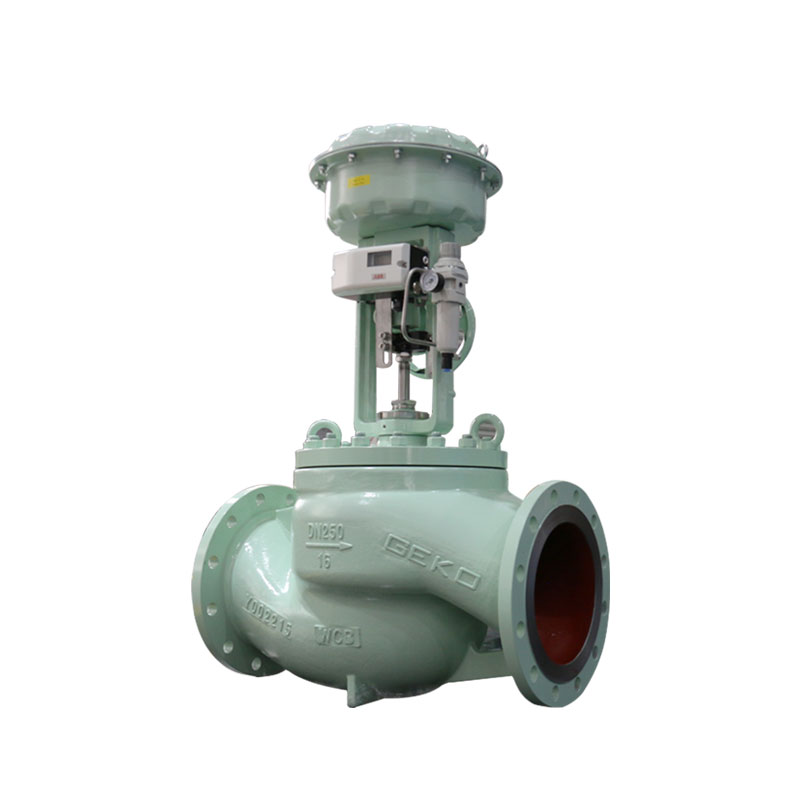

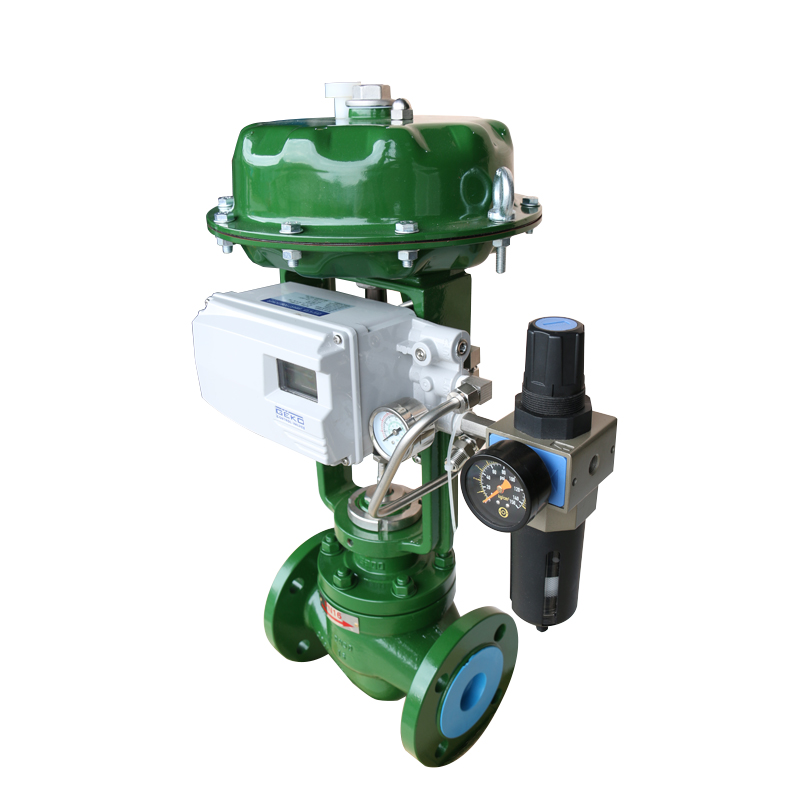

ال صمام تنظيم هوائي أحادي المقعد GKV1800C صمام تحكم عالي الدقة في العمليات، يُحرك الإزاحة الخطية لقلب الصمام عبر مُشغّل هوائي، مُضبطًا بدقة معدل تدفق أو ضغط أو درجة حرارة الوسط في خط الأنابيب. تصميمه أحادي المقعد (سطح مانع تسرب واحد)، بالإضافة إلى نظام التوجيه العلوي أو نظام التوجيه القفصي، يضمن الاستقرار والختم في ظل ظروف الضغط التفاضلي العالي، ويتكيف مع متطلبات التنظيم المستمر لـ الوسائط القاسية مثل السوائل والغازات والبخار، ويتم استخدامه على نطاق واسع في أنظمة التحكم الآلي في الصناعات مثل الكيماويات والبترول والطاقة، مما يحقق التحكم بمستوى المليمتر لمعلمات العملية.
صمامات التحكم GEKO - المواصفات الفنية (GKV18C / GKV16N / GKV6H)
| |
السلسلة والأحجام GKV18C: DN15–100 (½"–4") | تصنيف الضغط GKV18C / GKV16N: PN10–63 / فئة ANSI 150–600
|
مواد الجسم (EN) 1.0619 GP240GH (−10 درجة مئوية إلى 400 درجة مئوية) | مواد الجسم (ASTM) A216 WCB (−29 درجة مئوية إلى 425 درجة مئوية)
|
غطاء محرك السيارة ≤DN65: 1.4408 (A351 CF8M) | خصائص القابس المعيار: نسبة مئوية متساوية / خطي |
مدى المدى 50:1 | دليل مزدوج اختياري: دليل سفلي متكامل لـ DN40–DN600، Kvs > 25 |
تسرب المقعد ختم معدني: الفئة الرابعة (<0.01% Kvs)، اختياري من الفئة الخامسة | ختم المنفاخ جدار مزدوج، 1.4571 أو هاستيلوي اختياري |
سترة التدفئة التوصيلات DN15 أو DN25، PN40 (1” ANSI 300) | الميزات الرئيسية أجزاء داخلية عالية الدقة، ونظام تبديل سريع للمقاعد، |
سمات:
- أداء تعديل عالي الدقة
خصائص التدفق الخطي/المتساوي النسبة المئوية: يعتمد قلب الصمام على تصميم لوحة مكافئة أو فتحة، مع دقة تعديل ≤± 1% ونسبة قابلة للتعديل 50:1؛
استجابة سريعة: مشغل هوائي (عمل فردي/مزدوج) مع محدد (نوع ذكي اختياري)، وقت استجابة ≤ 3 ثوانٍ، يدعم 4-20 مللي أمبير، HART وردود الفعل الأخرى للإشارة، متوافق مع تكامل نظام DCS/PLC.
- التكيف مع فروق الضغط العالية وظروف العمل القاسية.
هيكل مانع للتسرب بمقعد واحد: يتطابق قلب الصمام والمقعد بشكل وثيق، مع مستوى تسرب من الفئة الخامسة (ANSI/FCI 70-2) وفرق ضغط ≤ PN50 (الفئة 300)؛
مقاومة درجة الحرارة والتآكل: يمكن اختيار مادة جسم الصمام من الفولاذ المقاوم للصدأ 304/316، Hastelloy (C276)، Monel (400)، مع مقاومة درجة الحرارة من -196 ℃ ~ 550 ℃، ومقاومة للأحماض القوية والقلويات والوسائط المسببة للتآكل.
الكمال في كل التفاصيل
- محرك قوي
يوفر مشغل GEKO 812 الهوائي متعدد النوابض سرعة في التشغيل، وقوة تثبيت ثابتة، وأداءً اقتصاديًا. يتوفر بأحجام متعددة، مما يضمن تشغيلًا متينًا ومقاومًا للانفجار. كما تتوفر مشغلات كهربائية وكهروهيدروليكية اختياريًا.
- موضع متعدد الوظائف
يدعم جهاز تحديد المواقع الرقمي GEKO تقنيات 4-20 مللي أمبير، وHART، وProfibus (PA)، وFoundation Fieldbus، مما يتيح اتصالاً ثنائي الاتجاه وسهولة في تحديد المعلمات. وهو متوافق مع VDI/VDE 3847، مع توفر إصدارات تناظرية اختيارية.
- ختم جذع موثوق به
من حشو الصناديق إلى إحكام المنفاخ، تضمن جيكو أداءً مانعًا للتسرب في مختلف السوائل والضغوط ودرجات الحرارة. تصميم مُحسّن يقلل الاحتكاك والتآكل والانبعاثات.
- ختم الإسكان ذو الشكل الثابت
يمنع الاتصال القوي بين الغلاف والغطاء أخطاء التجميع والقوى الجانبية، مما يضمن إحكام الغلق والتشغيل الموثوق به.
- أجزاء داخلية عالية الدقة
تتميز صمامات جيكو بأجزاء إغلاق ومقاعد مُحسّنة، ومواد عالية الجودة، ونظام تبديل مقاعد سريع. تشمل الخيارات حلقات مقعد معدنية، أو قابلة للضغط، أو متماثلة، مع إصدارات سيراميكية للمواد الكاشطة.
صمام التحكم GEKO - الابتكارات والفوائد
| |
مقعد صمام حاصل على براءة اختراع مع ختم ناعم من مادة PTFE وختم ثانوي معدني
| ✔ إحكام المقعد المطلق |
حلقات المقعد مصنوعة من مجموعة واسعة من المواد
| ✔ إحكام المقعد القابل للتكرار بسبب التمركز الذاتي |
حشوة حلقة PTFE V مع عنصر إغلاق دقيق
| ✔ السلامة والختم المحكم |
نظام استبدال سريع لحلقات المقعد والمقابس | ✔ الصيانة بدون أدوات خاصة |
مجموعة واسعة من زخارف الصمامات المُحسّنة لجميع التطبيقات
| ✔ أقصى قدر من مرونة العملية مع جودة التحكم العالية |
منطقة صندوق الحشو المصنوع من الفولاذ المقاوم للصدأ | ✔ لا يوجد تآكل جلفاني |
غلاف صمام مُحسَّن التدفق
| ✔ معاملات تدفق عالية |
8. تصميم مضغوط وقوي
| ✔ الحد الأدنى من مساحة التركيب المطلوبة |
التحكم في درجة حرارة/ضغط غلاية التفاعل، وضبط نسبة تغذية برج التقطير، وتنظيم درجة الحموضة الحمضية والقاعدية.
خنق رأس البئر، تثبيت ضغط خط الأنابيب، إدارة درجة حرارة خزان تخزين الغاز الطبيعي المسال.
تنظيم مياه تغذية الغلايات، التحكم في حمل التوربينات البخارية، أنظمة استعادة الحرارة المهدرة.
ضبط جرعات السوائل المعقمة ونسبتها، وتنظيم معلمات خزان التخمير، والامتثال للمعايير الصحية 3A.
جرعات عامل الاختزال SCR/SNCR، أنظمة حقن المواد الكيميائية لمعالجة مياه الصرف الصحي.

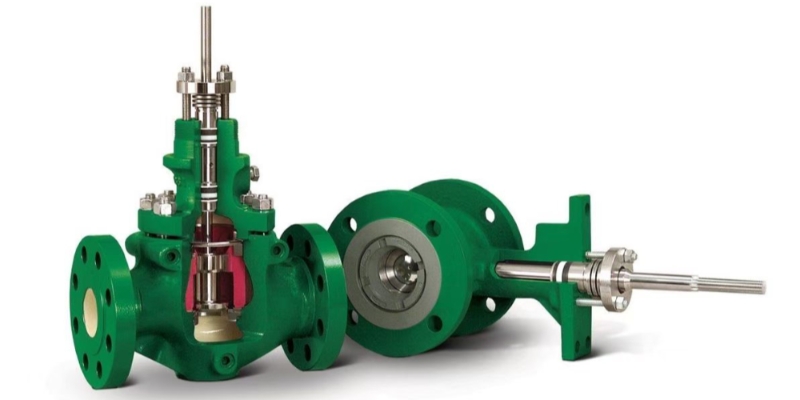

صمام التحكم الدوار بمنفذ GKV-225V (نوع الكرة V) يجمع بين مزايا عدم التسرب الفئة السادسة مختومة بالفقاعات صمامات الكرة مع قابلية عالية للتعديل صمامات التحكم، مما يجعلها مناسبة لتطبيقات صمامات التحكم المختلفة وتحقيق التحكم الممتاز في التدفق وانخفاض انخفاض الضغط والاستجابة السريعة.الجميعصمامات التحكم على شكل كرة Vالامتثال لمعايير الصناعة والشهادات المتعددة، بما في ذلك API 607، وATEX، وNACE MR0175، وPED، وSIL، مما يضمن الموثوقية والامتثال للمعايير الدولية.
اقرأ المزيد
ال صمام تنظيم هوائي أحادي المقعد GKV1800C صمام تحكم عالي الدقة في العمليات، يُحرك الإزاحة الخطية لقلب الصمام عبر مُشغّل هوائي، مُضبطًا بدقة معدل تدفق أو ضغط أو درجة حرارة الوسط في خط الأنابيب. تصميمه أحادي المقعد (سطح مانع تسرب واحد)، بالإضافة إلى نظام التوجيه العلوي أو نظام التوجيه القفصي، يضمن الاستقرار والختم في ظل ظروف الضغط التفاضلي العالي، ويتكيف مع متطلبات التنظيم المستمر لـ الوسائط القاسية مثل السوائل والغازات والبخار، ويتم استخدامه على نطاق واسع في أنظمة التحكم الآلي في الصناعات مثل الكيماويات والبترول والطاقة، مما يحقق التحكم بمستوى المليمتر لمعلمات العملية.
اقرأ المزيد

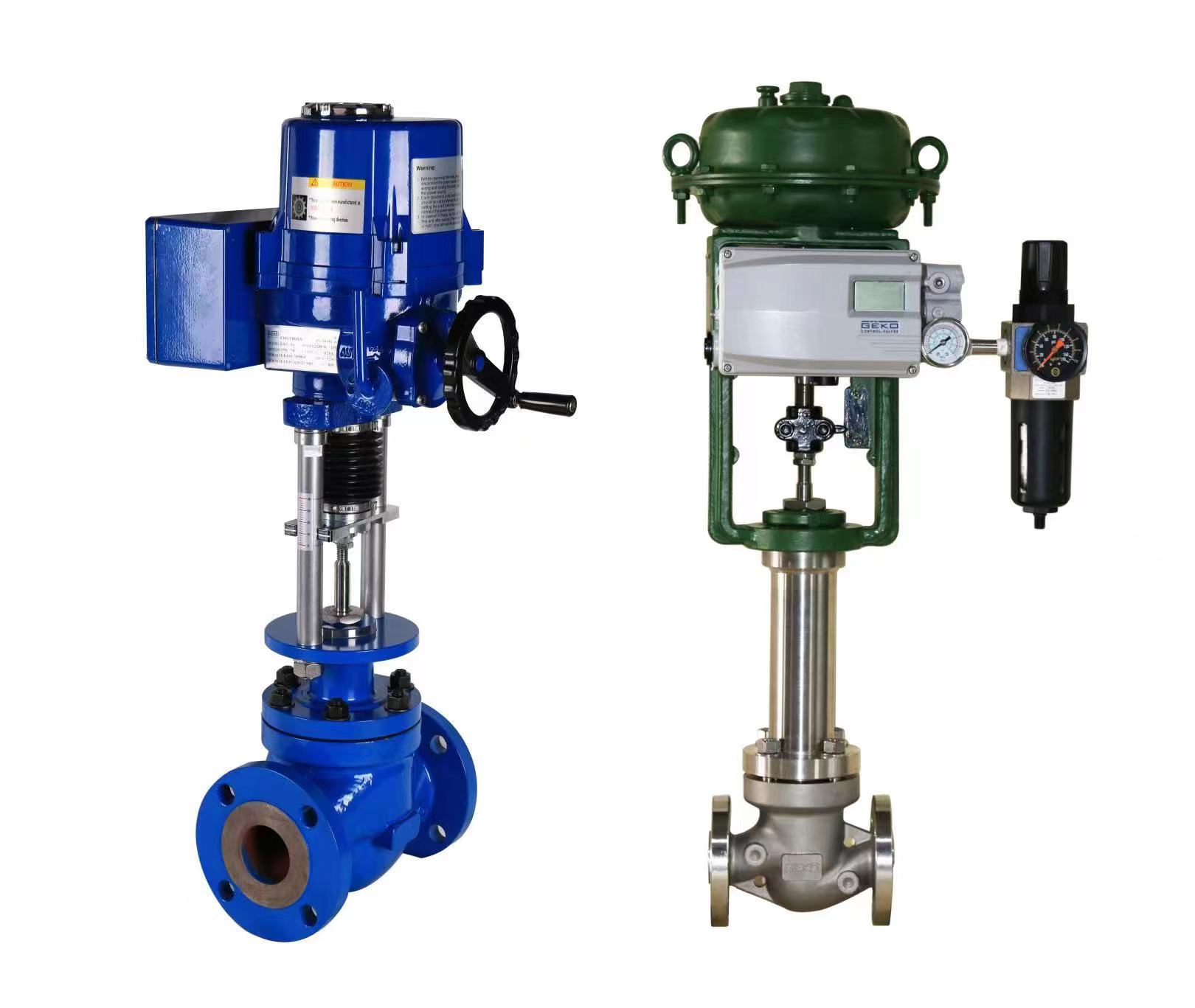

سلسلة GKV16N GKV18C GKV16H صمام التحكم الكهربائي الذكي يدمج المحركات الكهربائية عالية الدقة ووحدات التحكم الذكية، ويعتمد على أجسام صمامات محكمة الغلق ومقاومة للتآكل، ويُستخدم على نطاق واسع في المجالات الكيميائية والطاقة والأدوية وغيرها.
