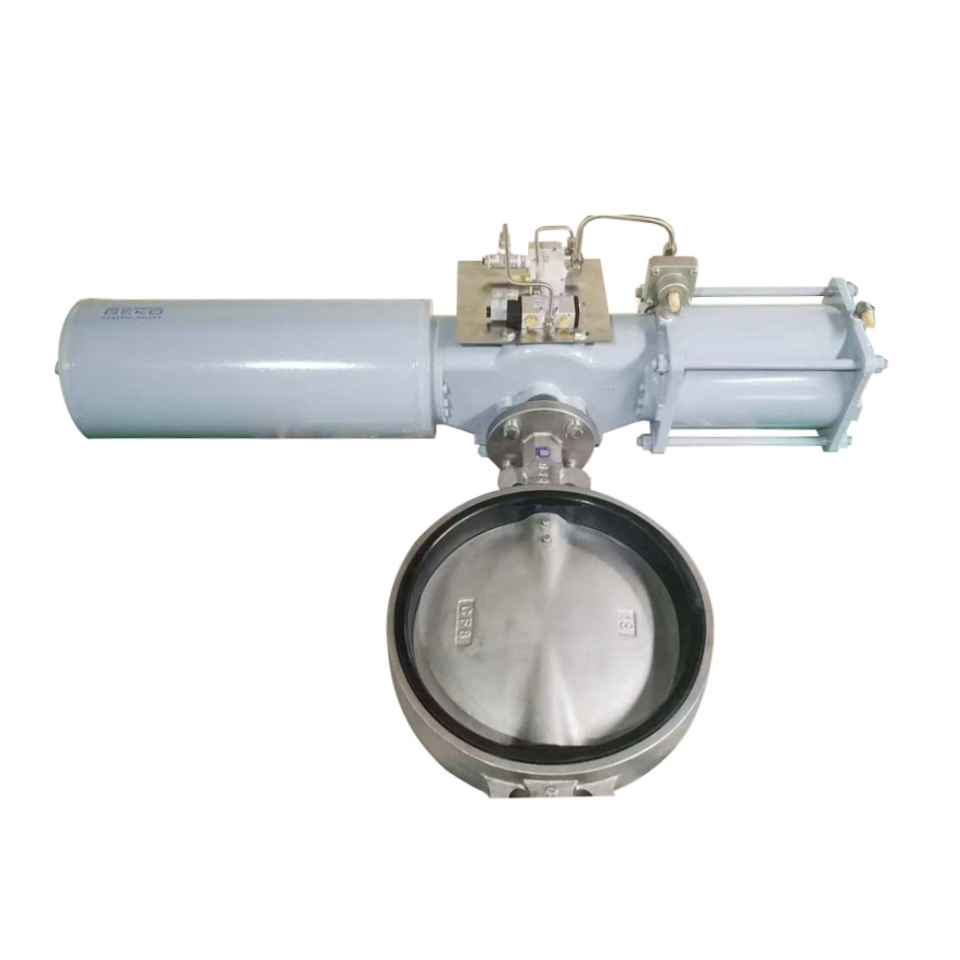

صمام الفراشة الهوائي GKV710 يجمع هذا المنتج بين أداء 200 رطل لكل بوصة مربعة وعزم تشغيل منخفض نسبيًا. يكمن السر في تصميم ينسجم مع حافة قرص مصممة خصيصًا مع محيط مطاطي فريد. والنتيجة هي مانع احتكاك منخفض، يعمل بسهولة ويدوم لفترة أطول. سهل التشغيل، موثوق ومتين، منخفض التآكل، وعزم تشغيل منخفض، وخفيف الوزن.
جيكوصمام الفراشة الهوائي للتشغيل والإيقاف | |
نطاق الحجم 2"~160"（DN50~DN4000）
| مواد الجسم الفولاذ الكربوني (WCB، A105)، الفولاذ المقاوم للصدأ (CF8/CF8M، CF3/CF3M)، الفولاذ السبائكي (F22، WC6، WC9)، المزدوج/الفائق المزدوج (2205، 2507)، السبائك القائمة على النيكل (Inconel، Hastelloy، Monel)، أو المواد الخاصة (التيتانيوم، الزركونيوم، التنتالوم).
|
نطاق درجة الحرارة من -320 درجة فهرنهايت إلى 842 درجة فهرنهايت (من -196 درجة مئوية إلى 450 درجة مئوية)
| مواد الجذع 17-4PH، 410 الفولاذ المقاوم للصدأ، XM-19 (Nitronic 50)، الفولاذ المقاوم للصدأ (410، 420، 431، 17-4PH، 316) أو سبائك أساسها النيكل، مقسّاة أو مطلية بشكل اختياري لمزيد من القوة ومقاومة التآكل |
أقصى ضغط تشغيل مسموح به ASME 150 رطل، 300 رطل، 600 رطل 900 رطل/ EN 1092 PN 10، 16، 25، 40، 63، 100، 150
| مواد المقعد PTFE، RPTFE، Viton، EPDM
|
إيقاف التقييم صفر تسرب
| مواد القرص الفولاذ المقاوم للصدأ، أو الفولاذ المقاوم للصدأ المزدوج، أو السبائك القائمة على النيكل، مع طلاء اختياري صلب (Stellite، WC) أو HVOF لمقاومة التآكل والتآكل. |
معيار التصميم API 609، ASME B16.34، ASME VIII، API 600 | حفر الشفة أسم B16.5، أسم B16.47، إن 1092، إسو 7005 |
اتصالات النهاية رقاقة، نتوء، ذو شفة مزدوجة | معيار الاختبار ISO 5208، EN12266-1، API 6D، API 598، BS 6755 |
الموانئ كامل التجويف | منصة الاتصال ISO5211، قوس |
وجها لوجه آبي 609، أسم B16.10، إسو 5752، إن 558 | التطبيقات النفط والغاز والبخار وتوليد الطاقة والتكرير والمعالجة الكيميائية |

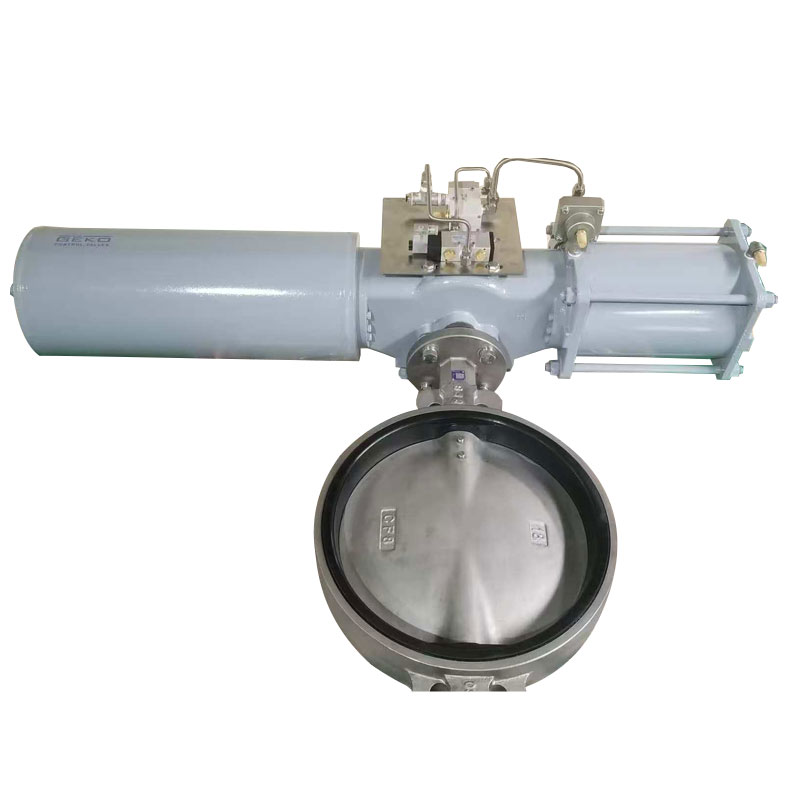

صمام الفراشة الهوائي GEKO
يتم تصنيع صمام الفراشة الخطي المركزي من GEKO وفقًا لـ
أحدث معايير MSS SP-67 وAPI 609 (الولايات المتحدة الأمريكية) وISO 7005. جميع الصمامات مُجهزة بالكامل
تم اختبارها وفقًا لمعايير API 598، بما في ذلك اختبارات الضغط الثابت والغاز
اختبارات الضيق، واختبارات الأداء الشاملة، مما يضمن عدم وجود تسرب وارتفاع
جودة.
نطاق حجم الصمام: DN40 ~ DN600
تصنيف الضغط: PN 1.0 ~ 1.6 ميجا باسكال
دمج معايير التصميم DIN و ASME
يمكن تخصيص أبعاد توصيل المحرك وفقًا لمعيار ISO 5211،
معايير ANSI، أو متطلبات المستخدم.
معايير الشفة المعمول بها:
نظام شفة خط الأنابيب ISO 9005–1992، PN1.0 ~ PN1.6
نظام شفة خط الأنابيب ASME / ANSI B16.5-1996، CL125، CL150
نظام شفة خط الأنابيب JIS B2211~2213-1996، 5K، 10K، 16K
نظام شفة خط الأنابيب GB/T 9113-2000، PN1.0 ~ PN1.6
ميزة GEKOصمام الفراشة الهوائي للتشغيل والإيقاف
- تم تصنيعها وفقًا لمعايير MSS SP-67 وAPI 609 بشكل صارم.
- إحكام الغلق عند الضغوط المقدرة (1.0 ميجا باسكال و1.6 ميجا باسكال)، مما يحقق عدم وجود تسرب.
- تصميم متعدد الأختام المتقدم يمنع الاتصال المباشر بين جسم الصمام و
الوسيط، مما يضمن أداءً خاليًا من التسرب.
- توفر أسطح مانعة التسرب المصممة علميًا اتصالاً محكمًا بين
المقعد والجسم، وكذلك بين المقعد والحواف، دون الحاجة إلى
مكونات الختم الإضافية.
- يضمن شكل جسم الصمام الأمثل وهيكل التثبيت إغلاقًا أفضل وانخفاضًا
عزم التشغيل، وسعة تدفق أعلى، ومقاومة تدفق منخفضة، وثنائي الاتجاه
أداء الختم.
- تم تصميمها وتصنيعها وفقًا لمعايير متعددة ومتوافقة مع مختلف الحواف
الأنظمة، التي توفر قابلية تبادل ممتازة.
- يتوافق الحافة العلوية مع معيار ISO 5211، مما يتيح سهولة تركيب الأنظمة الهوائية والكهربائية،
أو مشغلات يدوية. جميع المكونات مقاومة للتآكل، مما يجعل الصمام مناسبًا للبيئات القاسية.
صمام الفراشة المبطن بالفلور GKV-710R طرف رقاقة باستخدام بنية خط الوسط المتماثلة والبلاستيك الفلوري (مثل PTFE، FEP، PFA، TEFLON) تقنية البطانة، مصممة لمقاومة المواد الكيميائية العدوانية مع أداء موثوق به ومجموعة متنوعة من خيارات المواد.
اقرأ المزيد
صمام الفراشة الهوائي GKV710 يجمع هذا المنتج بين أداء 200 رطل لكل بوصة مربعة وعزم تشغيل منخفض نسبيًا. يكمن السر في تصميم ينسجم مع حافة قرص مصممة خصيصًا مع محيط مطاطي فريد. والنتيجة هي مانع احتكاك منخفض، يعمل بسهولة ويدوم لفترة أطول. سهل التشغيل، موثوق ومتين، منخفض التآكل، وعزم تشغيل منخفض، وخفيف الوزن.
اقرأ المزيد
ال صمام الفراشة المزدوج اللامركزي GKV-830 صُمم ليقدم أقصى قيمة وموثوقية، وقد أثبتت ذلك من خلال اختبارات تحمل مكثفة. وقد أكمل بنجاح أكثر من 100,000 دورة عند 720 رطل لكل بوصة مربعة (49.6 بار) وأكثر من ذلك 878,000 دورة عند 2 رطل لكل بوصة مربعة (0.1 بار)، كل ذلك مع الحفاظ على ختم ثنائي الاتجاه خالٍ من التسرب، مما يضمن أداءً طويل الأمد في التطبيقات الحرجة.يمكن أن يوفر GKV-830 موثوقية قوية وسهولة الصيانة في الموقع.
اقرأ المزيد
صمام الفراشة ثلاثي الإزاحة المبرد GKV830D صُمم نظام التحكم في درجات الحرارة المنخفضة لتوفير تحكم موثوق في تطبيقات درجات الحرارة المنخفضة للغاية. وهو مبني على تقنية صمامات التحكم المتقدمة من سيفرن، ويوفر إزاحة مفردة ومزدوجة وثلاثية خيارات مع مقاعد PTFE أو معدنية وتصاميم غطاء محرك مخصصة. يضمن مانع التسرب المُنشَّط بالضغط إغلاقًا محكمًا مع عزم دوران منخفض، بينما تُعزز ميزات منع التجويف والانفجار الاختيارية السلامة والأداء في خدمات التبريد العميق مثل أنظمة الغاز الطبيعي المسال وفصل الهواء.
اقرأ المزيد
جي كي في-9 صمام الفراشة ثلاثي الإزاحة يقدم تصميمين للعزل: معدن مصفح ومعدن نقي. يضمن أكثر من 50,000 دورة تشغيل خالية من الصيانة، ويلبي معايير اختبار الحرائق API 607 وISO 10497، ويتوافق مع لوائح الانبعاثات الهاربة TA-LUFT وISO 15848-1، واجتاز اختبار التبريد العميق BS 6364 لضمان أداء موثوق في ظل الظروف القاسية.
اقرأ المزيد
