جي كي في-9 صمام الفراشة ثلاثي الإزاحة يقدم تصميمين للعزل: معدن مصفح ومعدن نقي. يضمن أكثر من 50,000 دورة تشغيل خالية من الصيانة، ويلبي معايير اختبار الحرائق API 607 وISO 10497، ويتوافق مع لوائح الانبعاثات الهاربة TA-LUFT وISO 15848-1، واجتاز اختبار التبريد العميق BS 6364 لضمان أداء موثوق في ظل الظروف القاسية.

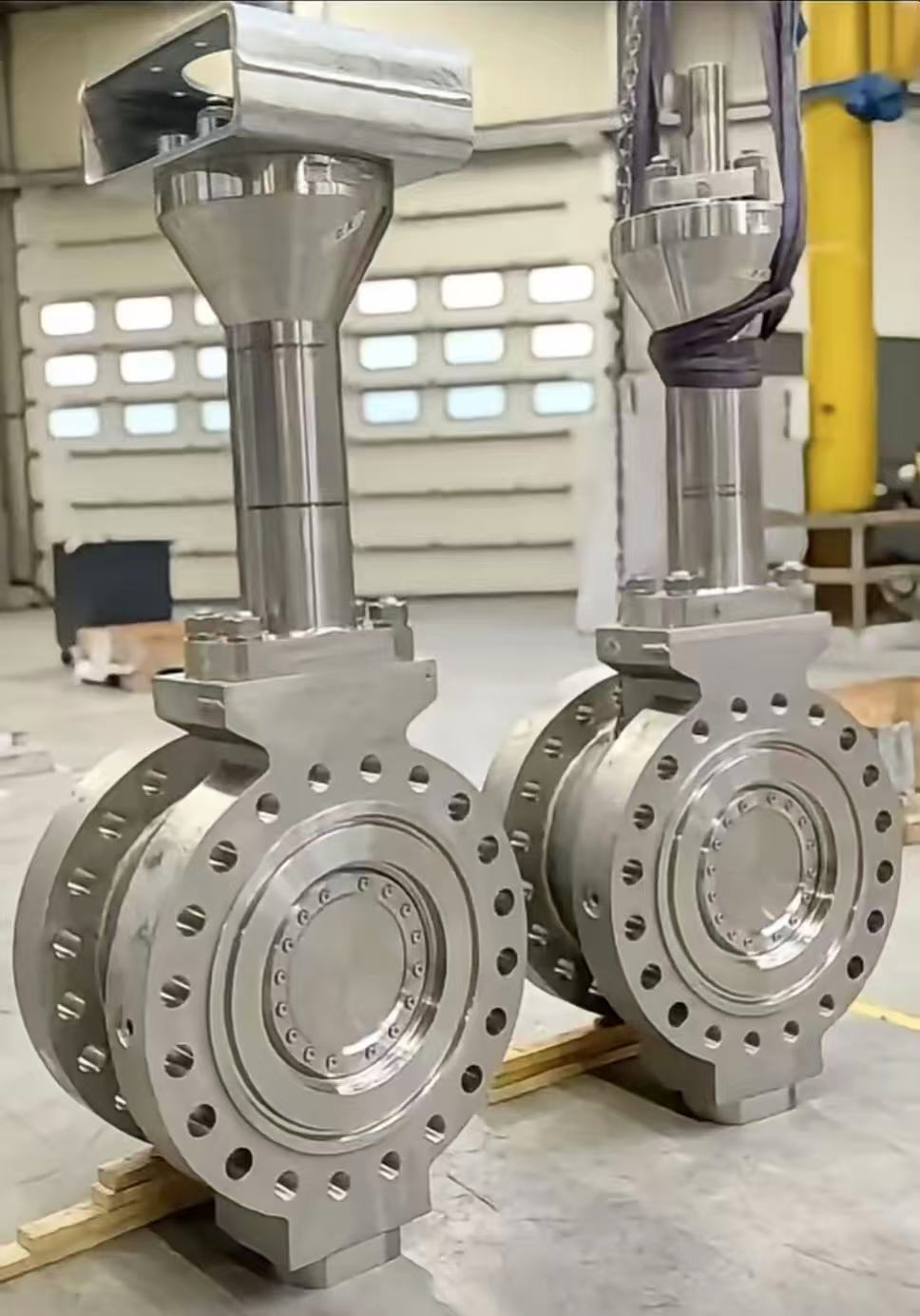

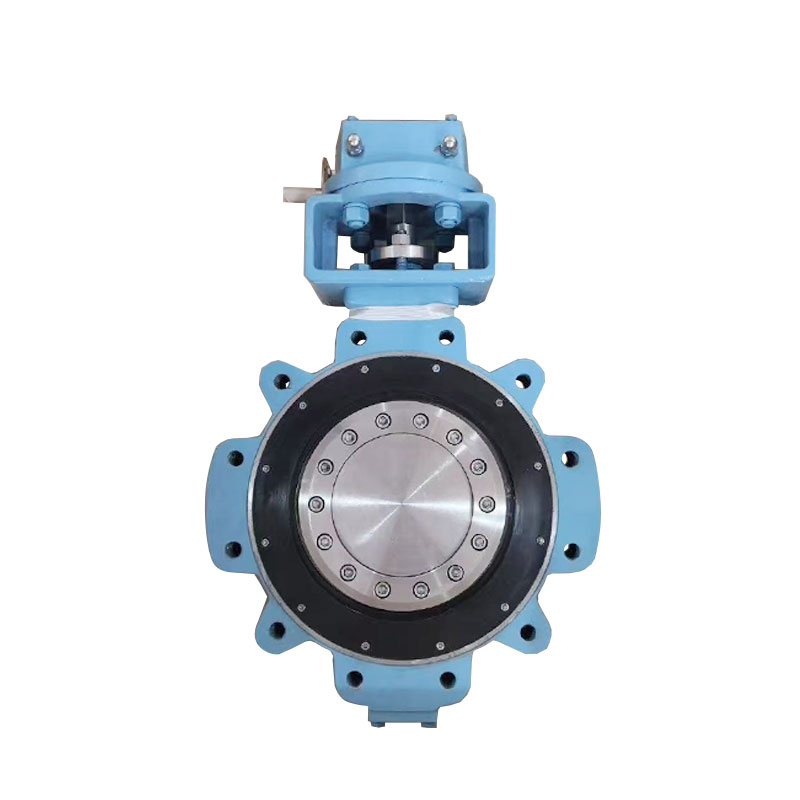

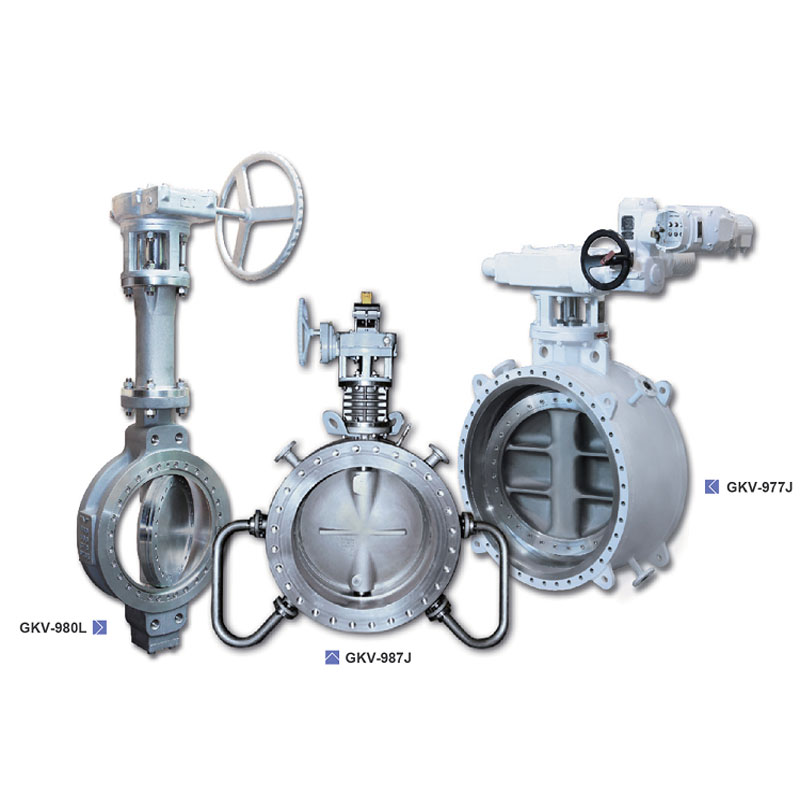

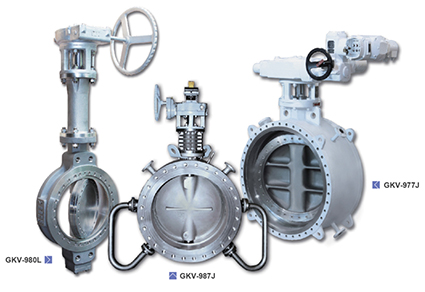

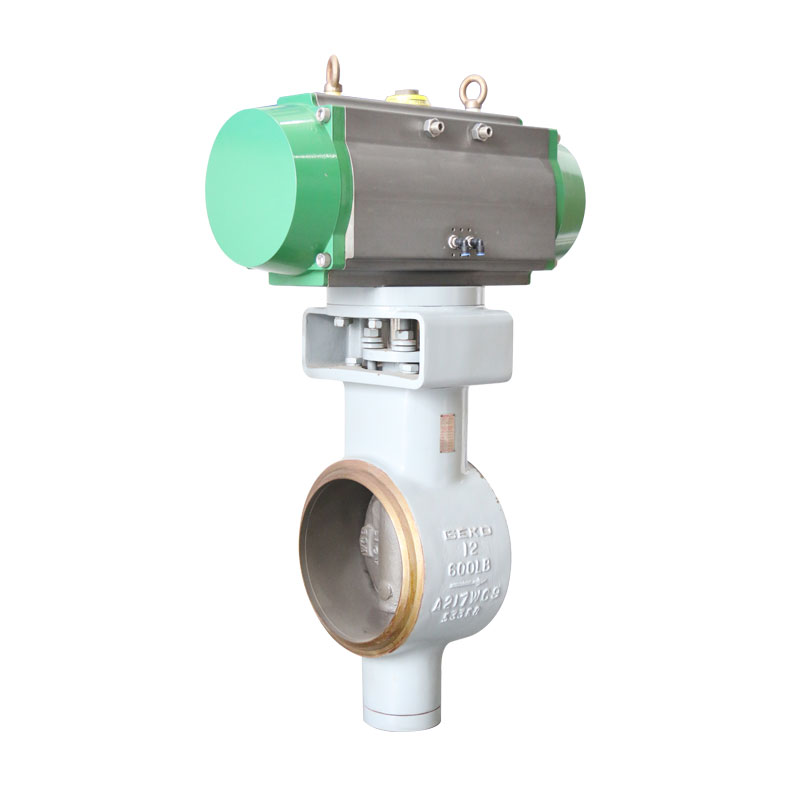

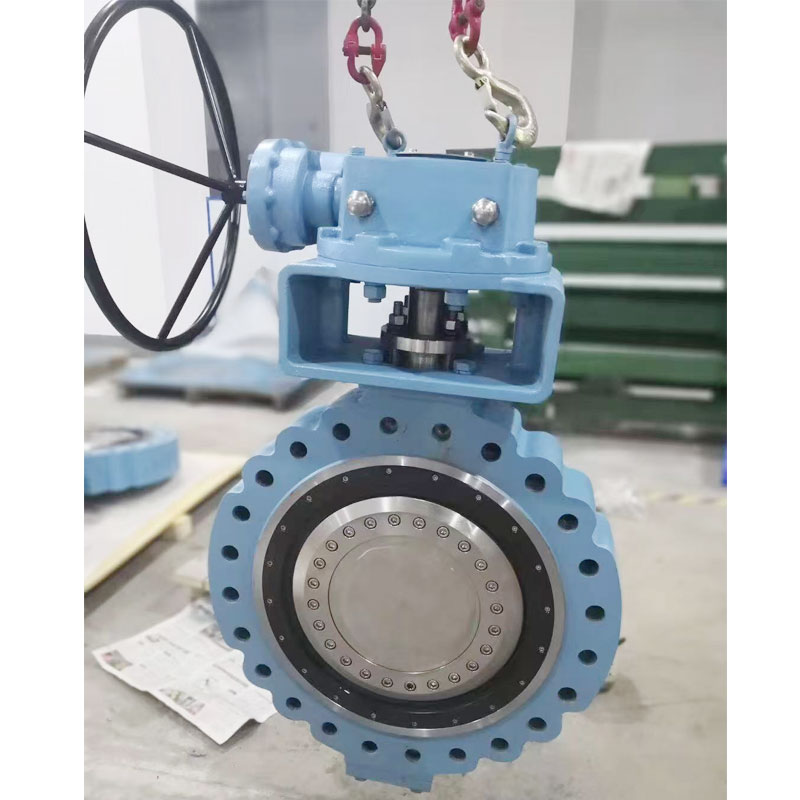

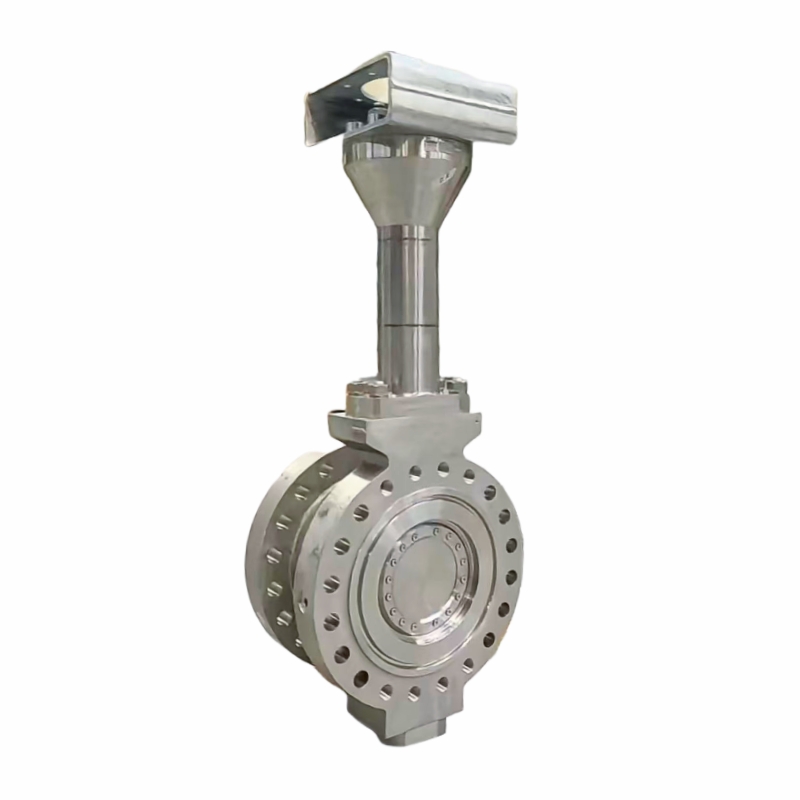

صمام الفراشة ثلاثي الإزاحة من سلسلة GKV-9
| |
نطاق الحجم 2"~160"（DN50~DN4000）
| مواد الجسم الفولاذ الكربوني (WCB، A105)، الفولاذ المقاوم للصدأ (CF8/CF8M، CF3/CF3M)، الفولاذ السبائكي (F51،F22، WC6، WC9)، المزدوج/الفائق المزدوج (2205، 2507)، السبائك القائمة على النيكل (Inconel 625، Hastelloy، Monel 400)، أو المواد الخاصة (التيتانيوم، الزركونيوم، التنتالوم). |
نطاق درجة الحرارة من -320 درجة فهرنهايت إلى 842 درجة فهرنهايت (من -196 درجة مئوية إلى 450 درجة مئوية) | أقصى ضغط تشغيل مسموح به ASME 150 رطل، 300 رطل، 600 رطل 900 رطل/ EN 1092 PN 10، 16، 25، 40، 63، 100، 150 |
مواد الجذع 17-4PH، 410 الفولاذ المقاوم للصدأ، XM-19 (Nitronic 50)، الفولاذ المقاوم للصدأ (410، 420، 431، 17-4PH، 316) أو سبائك أساسها النيكل، مقواة أو مطلية بشكل اختياري لمزيد من القوة ومقاومة التآكل | مواد المقعد يتميز هذا المنتج بأنه مصنوع من الفولاذ المقاوم للصدأ الرقائقي مع الجرافيت أو سبائك الستالايت ذات السطح الصلب أو الأختام الناعمة (PTFE، RPTFE، Viton، EPDM) حسب التطبيق.
|
إيقاف التقييم صفر تسرب
| مواد القرص الفولاذ المقاوم للصدأ، أو الفولاذ المقاوم للصدأ المزدوج، أو السبائك القائمة على النيكل، مع طلاء اختياري صلب (Stellite، WC) أو HVOF لمقاومة التآكل والتآكل. |
معيار التصميم API 609، ASME B16.34، ASME VIII، API 600 | حفر الشفة أسم B16.5، أسم B16.47، إن 1092، إسو 7005 |
اتصالات النهاية رقاقة، نتوء، ذو شفة مزدوجة | معيار الاختبار ISO 5208، EN12266-1، API 6D، API 598، BS 6755 |
الموانئ كامل التجويف | منصة الاتصال ISO5211، قوس |
وجها لوجه آبي 609، أسم B16.10، إسو 5752، إن 558 | التطبيقات النفط والغاز والبخار وتوليد الطاقة والتكرير والمعالجة الكيميائية |
صمام الفراشة ثلاثي الإزاحة GKV-9
يوفر صمام الإزاحة الثلاثية إغلاقًا ثنائي الاتجاه محكمًا للفقاعات. يضمن هذا التصميم الهندسي ملامسة مانع التسرب القرصي لمقعد الهيكل فقط عند وضع الإغلاق النهائي دون احتكاك أو تآكل، مما يوفر مانع تسرب مرنًا يولد عزم دوران مع "توتّد" كافٍ لضمان تلامس موحد للمانع.
الجسم مصنوع من سبيكة Stellite 21 لعمر طويل وسهولة الصيانة.
التصميم والبناء وفقا للمعايير الدولية أو مواصفات العملاء
- الإزاحة 1: تم وضع العمود خلف محور المقعد للسماح باتصال مانع للتسرب بالكامل حول المقعد بالكامل.
- الإزاحة 2: يتم إزاحة خط وسط العمود عن الأنبوب والصمام مما يوفر فتح وإغلاق الصمام دون أي تداخل.
- الإزاحة 3: يتم إبعاد محور مخروط المقعد عن خط وسط العمود للقضاء على الاحتكاك أثناء الإغلاق والفتح وتحقيق التوحيد.
يضمن عزم الدوران المنخفض التشغيل السهل ويسمح تصميم المقعد المعدني
يُستخدم في الخدمات الشاقة. جميع الأجزاء قابلة للاستبدال ومتوافقة.
الصيانة متاحة.
مواصفات التصميم:
نوع اتصال الجسم: نتوء، رقاقة، ذو شفة
السُمك: ASME B16.34
وجهاً لوجه: API 609، ISO 5752
الضغط: ASME B16.34
اختبار الحريق: API607، ISO 10497
اختبار الضغط: ISO 5208، API 598
التبريد العميق: BS 6364
مقاوم للانفجار: ATEX
مميزات صمام الفراشة ثلاثي الإزاحة سلسلة GKV-9
يكاد يكون الاحتكاك بين صفيحة الصمام وقاعدة الصمام منعدمًا. تتميز صفيحة الصمام بتصميمين: مانع تسرب معدني بين الطبقات ومانع تسرب معدني نقي، مما يسمح لها بالعمل في درجات حرارة تتراوح بين -196 درجة مئوية و760 درجة مئوية.
يمكن أن يصل عمر المفتاح إلى أكثر من 50000 مرة دون تعديل.
سمات:
• هندسة الإزاحة الثلاثية الحقيقية
• إغلاق ثنائي الاتجاه بالكامل بدون تسرب*
• مقعد معدني قابل للاستبدال في الموقع
• تم اختبار دورة الحياة كصمام ثنائي الاتجاه محكم الغلق
• الامتثال والمواصفات: TA-LUFT، ISO 1584-1، BS 6364
• قرص ذاتي التمركز
• متوفر في مجموعة واسعة من التكوينات: العروة، والقصير (ISO)، والنمط الطويل
