صمام الكرة الخماسي GKV255 يتميز بالتكامل، والعزل العالي، واستهلاك الطاقة المنخفض. يُحقق تحكمًا معقدًا في السوائل متعددة القنوات من خلال صمام واحد، مما يُحسّن بشكل كبير من موثوقية النظام، ويوفر المساحة والتكاليف.

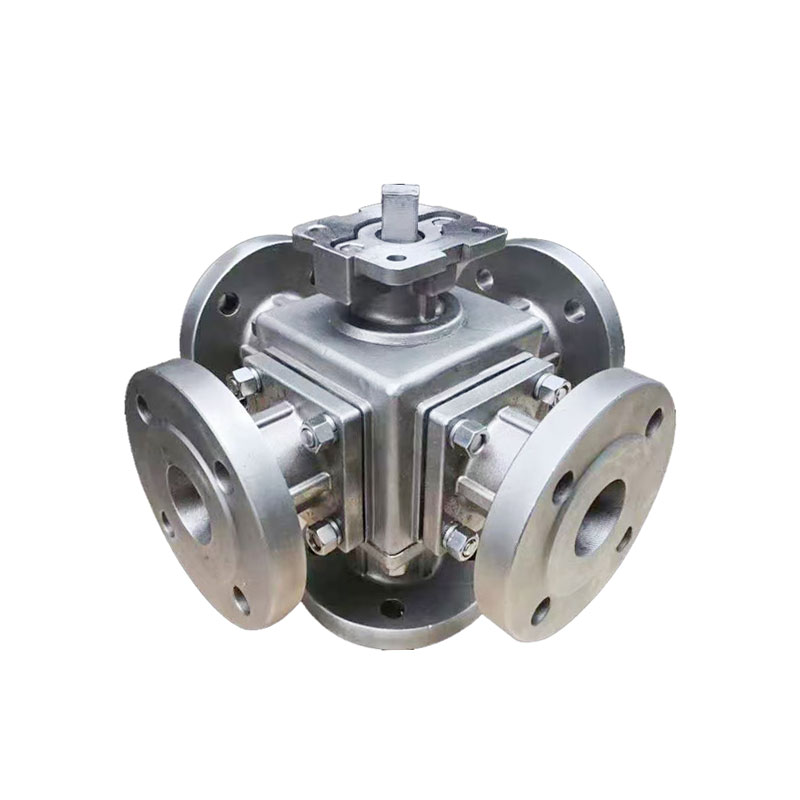

صمام كروي خماسي الاتجاهات من جيكو مع شفة النهاية
| |
نطاق الحجم NPS 1/2" إلى 24"، DN15 إلى DN 600
ضغط التشغيل فئة ASME من 150 رطل إلى 2500 رطل، EN 1092 PN10 إلى PN420
نطاق درجة الحرارة من -50 درجة فهرنهايت إلى 1472 درجة فهرنهايت (من -46 درجة مئوية إلى 800 درجة مئوية) | مواد الجسم ASTM A351 CF8، CF3، CF8M، CF3M (فولاذ مقاوم للصدأ مصبوب)؛ ASTM A182 F304، F316، F316L، F904L، F51 (فولاذ مقاوم للصدأ مزدوج، فولاذ مقاوم للصدأ مطروق). ASTM A216 WCB، WCC (فولاذ كربوني مصبوب)؛ ASTM A350 LF2، ASTM A352 LCB (فولاذ كربوني منخفض الحرارة)؛ ASTM A105 (فولاذ مطروق). ASTM A182 F22 (فولاذ سبائك الكروم والموليبدينوم)؛ سبائك خاصة (قائمة على النيكل وعالية الأداء): Inconel 600، 625، 825، Incoloy 800H، Hastelloy C276، C3، C4، Monel 400، Monel K500؛ B463 سبيكة 20؛ ASTM B348 التيتانيوم المجموعة 2، المجموعة 3، المجموعة 5، المجموعة 12؛ ASTM B493 الزركونيوم R60702، ASTM B365 التنتالوم R05200، R05400 (التنتالوم).
|
تسرب الصف الرابع، الصف الخامس، الصف السادس | مواد الجذع ASTM A479 النوع 316، ASTM A564 النوع 17-4PH، ASTM A182 النوع F51 |
وجها لوجه أسم B16.10، إن 588-1 F4/F5، دين 3202 F4/F5، جيس B2002 | مواد المقعد TFM1600، اختياري: Tek Fi ®*، UHMWPE، RPTFE، PTFE، إلخ |
معيار الاختبار API 598، EN-12266-1 تم اختبار جميع سيقان الصمامات والمقاعد لاختبار إغلاق الغاز بمقدار 100 رطل لكل بوصة مربعة سلامة الفقاعات قبل الشحن، خدمة الفراغ حتى 29 بوصة زئبق
| مواد الكرة الفولاذ المقاوم للصدأ A351 CF8 / CF8M، A182 F304 / F316 / F316L، A105، A216 WCB، A350 LF2، التيتانيوم B348 Gr.2 / Gr.5، الزركونيوم B493 R60702، التنتالوم B365 R05200 / R05400، هاستيلوي، سبائك أساسها النيكل، إنكونيل 600/625/825، مونيل 400/ مونيل K500، سبيكة B463 20، F51 (الفولاذ المقاوم للصدأ المزدوج)، A182 F51، A182 F22، A182 F904L
|
اتصالات النهاية أطراف ذات حواف | معيار التصميم ASME B16.34، EN12516، GB/T 12237 |
عملية هوائي، كهربائي | منصة الاتصال ISO5211 |
صمام الكرة خماسي الاتجاهات من GEKO هو صمام كرة خاص مصمم خصيصًا لتوزيع السوائل متعدد القنوات والتحكم في التدفق المركب. يتميز بتصميم قناة تدفق متكاملة ووظيفة تحويل فعالة.
تعبئة ساق الصمام:
يعتمد صمام GEKO خماسي الاتجاهات على نظام تعبئة جذع الصمام الديناميكي لضمان تعبئة موثوقة. باستخدام غسالات بيلفيل، يتم الضبط التلقائي لتعبئة جذع الصمام لتعويض تغيرات درجة الحرارة والتآكل الطبيعي. يستخدم الصمام بقطر 6 بوصات -12 بوصة غطاء صندوق تعبئة مستقلاً، يمكن تعديله بسهولة أثناء الاستخدام. يوفر الصمام بقطر 1/4 بوصة -2 بوصة أيضًا تعبئة رئيسية ومساعدة للجذع. يتكون الختم الرئيسي من غسالة دفع وحلقة مطاطية. يشكل ختم الجذع القابل للتعديل ختمًا ثانويًا بين الجذع وجسم الصمام في منطقة عنق الجذع.
تصميم أربعة مقاعد:
كتجهيز قياسي، زُوّد الصمام بخمسة مقاعد صمام. تُغلق هذه المقاعد بشكل مستقل لمنع التسرب في منطقة التجويف والحفاظ على محاذاة الكرة بشكل صحيح. يدمج مقعد الصمام المُضاف حديثًا وظائف التحكم والإغلاق ثنائية الاتجاه في الصمام نفسه، ويمكن التحكم في وضع الإغلاق بحرية. يضمن تصميم مقعد صمام الكرة GEKO ذو الاتجاهات الخمسة إغلاقًا أفقيًا فقاعيًا ثنائي الاتجاه وعزم تشغيل منخفضًا.
الكرة/الجذع:
يضمن تصميم التوصيل بين الكرة والساق توصيلًا صحيحًا. يُثبَّت ساق الصمام 1/4 "-2" بدبوس، بينما يُدمج ساق الصمام 2.5 "-12" مع الكرة ويُدعَم بدعامة عمود الأذن. جميع سيقان الصمامات مزودة بحماية من الانفجار. تخضع الكرة لعملية تشكيل دقيقة وتلميع مرآة لضمان إحكام إغلاق الفقاعات وتقليل عزم التشغيل. حافة صمام الكرة من سلسلة GKV-243 مُشَكَّلة لتقليل تآكل مقعد الصمام وإطالة عمره الافتراضي.
تصميم فريد لصمام الكرة الخماسي من GEKO
اختيار المقعد:
توفر مجموعة من مواد المقاعد لتلبية الاحتياجات
في معظم التطبيقات، تعتبر مادة TFM مادة قياسية لمقاعد الصمامات.
تشمل الخيارات الأخرى RPTFE وPTFE وUHMWPE وTek Fi ®
(TFM مملوء بالكربون/الجرافيت). يوفر مقعد الصمام Tek-Fil ® أقل
عزم الدوران في تطبيقات درجات الحرارة العالية والدورة العالية والبخار.
قابلية التبادل:
العديد من المكونات، بما في ذلك الكرة، والساق، والمقعد،
يمكن تبديل أختام الساق وجسم الصمام بين أنواع مختلفة
نماذج من الصمامات من نفس الحجم.
تعبئة الغرفة:
صمام الكرة ذو الخمسة اتجاهات من GEKO يوفر غرفًا اختيارية
التعبئة. يمكن أن يقلل الحشو المجوف من احتمالية حدوث مشاكل متوسطة
التلوث الناجم عن احتباس السوائل في وسائط خطوط الأنابيب
الفجوة بين الكرة وجدار جسم الصمام.
التثبيت الآمن:
يضمن الصب المتكامل للشفة العلوية
التركيب الصحيح للمشغل. في ظل ظروف ضغط الحمل الكامل،
يمكن تفكيك جهاز التشغيل بسهولة وأمان.
تم تصميم شفة التثبيت وفقًا لمعيار ISO 5211 و
يمكن تثبيته مباشرةً. بتغيير موضعه،
مسمار دبوس حد السفر الموجود على شفة التثبيت، يمكن للصمامات القياسية
تحقيق جميع أوضاع التدفق.
يتم تطبيق صمام الكرة الخماسي الاتجاه من GEKO في العديد من الصناعات
صناعات البتروكيماويات والغاز الطبيعي
هندسة إمدادات المياه البلدية وتكييف الهواء
هندسة السفن والمحيطات
حماية البيئة ومعالجة المياه الصناعية
