يوفر صمام الكرة متعدد المنافذ من سلسلة GKV-243 تحكمًا في التدفق ثلاثي ورباعي الاتجاهات. يوفر هذا الصمام نوعين مختلفين من هياكل الصمامات: صمام قياسي مدمج، وصمامة كاملة الفتحة.

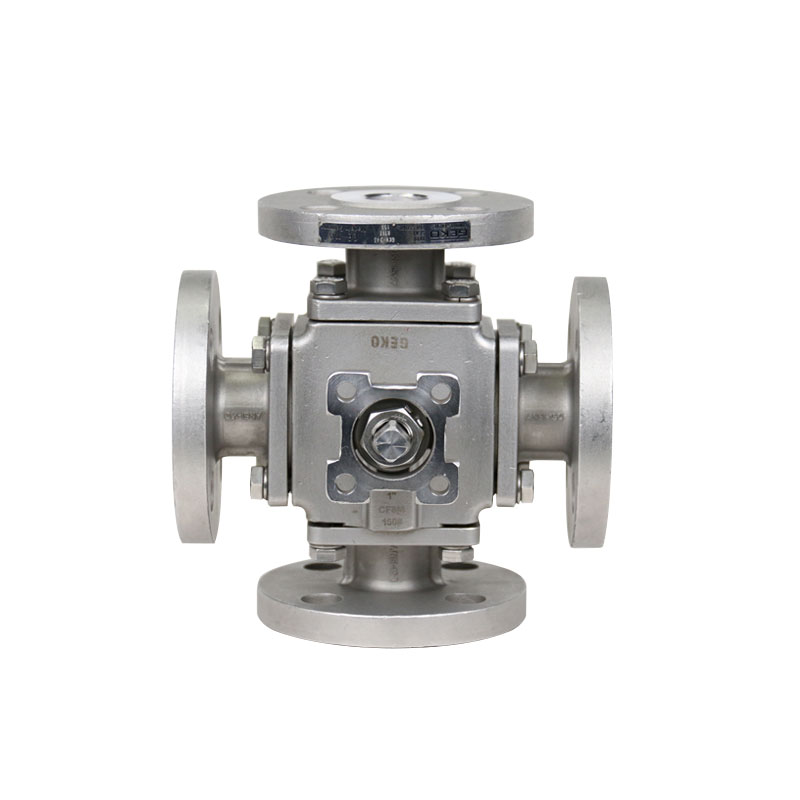

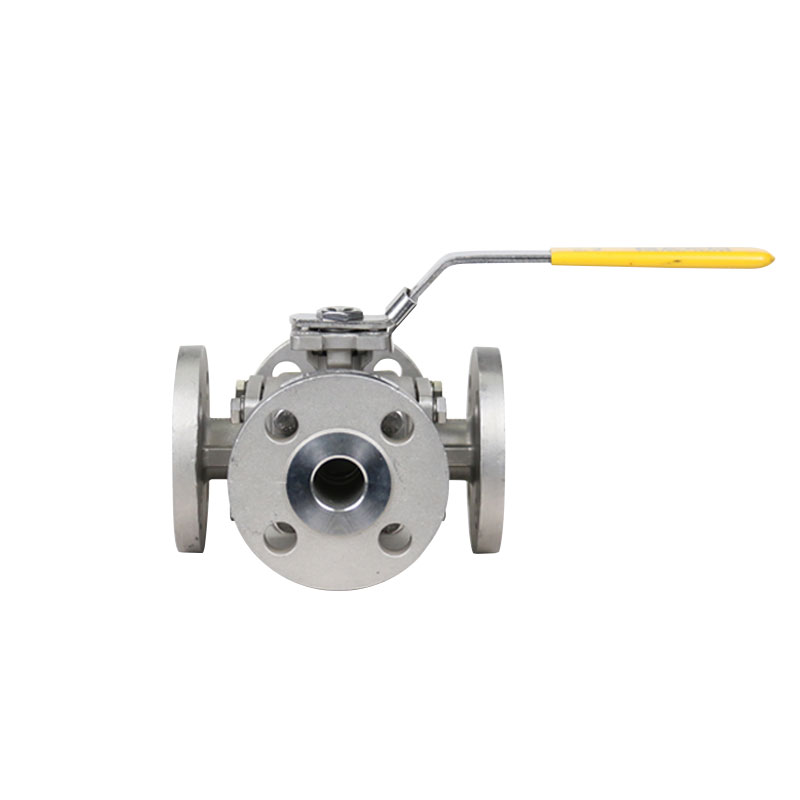

صمام كروي بطرف شفة ثلاثي الاتجاهات بأربعة اتجاهات GKV-243
| |
نطاق الحجم الفئة 150: من 1/2 "إلى 12" (DN15 إلى DN300)، الفئة 300: من 1/2 "إلى 6" (DN15 إلى DN150)
نطاق درجة الحرارة من -50 درجة فهرنهايت إلى 1472 درجة فهرنهايت (من -46 درجة مئوية إلى 800 درجة مئوية)
ضغط التشغيل فئة ASME من 150 رطل إلى 2500 رطل، EN 1092 PN10 إلى PN420
| مواد الجسم ASTM A351 CF8، CF3، CF8M، CF3M (فولاذ مقاوم للصدأ مصبوب)؛ ASTM A182 F304، F316، F316L، F904L، F51 (فولاذ مقاوم للصدأ مزدوج، فولاذ مقاوم للصدأ مطروق). ASTM A216 WCB، WCC (فولاذ كربوني مصبوب)؛ ASTM A350 LF2، ASTM A352 LCB (فولاذ كربوني منخفض الحرارة)؛ ASTM A105 (فولاذ مطروق). ASTM A182 F22 (فولاذ سبائك الكروم والموليبدينوم)؛ سبائك خاصة (قائمة على النيكل وعالية الأداء): Inconel 600، 625، 825، Incoloy 800H، Hastelloy C276، C3، C4، Monel 400، Monel K500؛ B463 سبيكة 20؛ ASTM B348 التيتانيوم المجموعة 2، المجموعة 3، المجموعة 5، المجموعة 12؛ ASTM B493 الزركونيوم R60702، ASTM B365 التنتالوم R05200، R05400 (التنتالوم).
|
تسرب الصف الرابع، الصف الخامس، الصف السادس | مواد الجذع ASTM A479 النوع 316، ASTM A564 النوع 17-4PH، ASTM A182 النوع F51 |
شكل الجسم منفذ قياسي مضغوط، منفذ كامل على شكل كتلة | مواد المقعد TFM1600، اختياري: Tek Fi ®*، UHMWPE، RPTFE، PTFE، إلخ |
معيار الاختبار ASME B16.34، يتم اختبار جميع سيقان الصمامات والمقاعد لاختبار إغلاق الغاز بمقدار 100 رطل لكل بوصة مربعة سلامة الفقاعات قبل الشحن، خدمة الفراغ حتى 29 بوصة زئبق
| مواد الكرة الفولاذ المقاوم للصدأ A351 CF8 / CF8M، A182 F304 / F316 / F316L، A105، A216 WCB، A350 LF2، التيتانيوم B348 Gr.2 / Gr.5، الزركونيوم B493 R60702، التنتالوم B365 R05200 / R05400، هاستيلوي، سبائك أساسها النيكل، إنكونيل 600/625/825، مونيل 400/ مونيل K500، سبيكة B463 20، F51 (الفولاذ المقاوم للصدأ المزدوج)، A182 F51، A182 F22، A182 F904L |
وجها لوجه أسم B16.10، إن 588-1 F4/F5، دين 3202 F4/F5، جيس B2002 | معيار التصميم ASME B16.34، EN12516، GB/T 12237 |
اتصالات النهاية أطراف ذات حواف وفقًا لمعيار ASME B16.5 | منصة الاتصال ISO5211 |
الموانئ كامل ثلاثي الاتجاهات ورباعي الاتجاهات مع منافذ L وT وLL | التطبيقات وسائط خط الخلط/المزج، تحويل التدفق، تجاوز التدفق، التدفق المباشر داخل/خارج خزانات التخزين، إيقاف التدفق من اتجاهات مختلفة |
تم تصميم صمامات الكرة ثلاثية ورباعية الاتجاهات من سلسلة GKV-243 وفقًا لمعيار ASME B16.34
صمام الكرة متعدد القنوات GKV-243 يوفر وصلات طرفية ملولبة بتقنية NPT وتوصيلات سريعة التثبيت. توفر الصمامات كاملة التجويف وصلات طرفية ملولبة بتقنية NPT وتوصيلات سريعة التثبيت، بالإضافة إلى لحام المقبس أو الطرف، وتوصيلات شفة. يمكن خلطه وتوصيله في نهاية الصمام. يمكن تبديل العديد من المكونات في مختلف الطرازات بشكل كامل. يجمع صمام الكرة متعدد المنافذ، ذو الكفاءة الاقتصادية، بين وظائف التحكم والإغلاق متعددة الاتجاهات في صمام واحد. تجنب التركيب المتكرر للصمامات دون الحاجة إلى صمامات إغلاق إضافية.
تعبئة ساق الصمام:
جميع صمامات سلسلة GKV-243، مقاس 1/4 "-4"، تستخدم أجهزة تعبئة جذع الصمام ذات الحمل الديناميكي لضمان تعبئة موثوقة. باستخدام غسالات بيلفيل، يتم الضبط التلقائي لتعبئة جذع الصمام لتعويض تغيرات درجة الحرارة والتآكل الطبيعي. يستخدم الصمام مقاس 6 "-12" غطاء صندوق تعبئة مستقلاً، يمكن تعديله بسهولة أثناء الاستخدام. يوفر الصمام مقاس 1/4 "-2" أيضًا تعبئة رئيسية وثانوية للجذع. يتكون الختم الرئيسي من غسالات دفع ومكونات حلقات مطاطية. يشكل ختم جذع الصمام القابل للتعديل ختمًا ثانويًا بين جذع الصمام وجسم الصمام في منطقة عنق العمود العلوي.
تصميم أربعة مقاعد:
يأتي صمام سلسلة GKV-243 قياسيًا مزودًا بمقعد رابع إضافي. يُغلق هذا المقعد بشكل مستقل لمنع التسرب في منطقة التجويف والحفاظ على محاذاة الكرة بشكل صحيح. يدمج مقعد الصمام الإضافي وظائف التحكم والإغلاق ثنائية الاتجاه في الصمام نفسه، مع وضعي إيقاف التشغيل (OFF) في كلٍّ من كرتي المنافذ على شكل حرف T وL. يضمن تصميم مقعد صمام الكرة من سلسلة GKV-243 إغلاقًا ثنائي الاتجاه لمستوى الفقاعات، بالإضافة إلى عزم تشغيل منخفض.
الكرة/الجذع:
يضمن تصميم التوصيل بين الكرة والساق توصيلًا صحيحًا. يُثبَّت ساق الصمام 1/4 "-2" بدبوس، بينما يُدمج ساق الصمام 2.5 "-12" مع الكرة ويُدعَم بدعامة عمود الأذن. جميع سيقان الصمامات مزودة بحماية من الانفجار. تخضع الكرة لعملية تشكيل دقيقة وتلميع مرآة لضمان إحكام إغلاق الفقاعات وتقليل عزم التشغيل. حافة صمام الكرة من سلسلة GKV-243 مُشَكَّلة لتقليل تآكل مقعد الصمام وإطالة عمره الافتراضي.
تصميم فريد لصمامات الكرة ثلاثية ورباعية الاتجاهات GKV-243
اختيار المقعد:
توفر مجموعة من مواد المقاعد لتلبية الاحتياجات
في معظم التطبيقات، تعتبر مادة TFM مادة قياسية لمقاعد الصمامات.
تشمل الخيارات الأخرى RPTFE وPTFE وUHMWPE وTek Fi ®
(TFM مملوء بالكربون/الجرافيت). يوفر مقعد الصمام Tek-Fil ® أقل
عزم الدوران في تطبيقات درجات الحرارة العالية والدورة العالية والبخار.
قابلية التبادل:
العديد من المكونات، بما في ذلك الكرة، والساق، والمقعد،
يمكن تبديل أختام الساق وجسم الصمام بين أنواع مختلفة
نماذج من الصمامات من نفس الحجم.
تعبئة الغرفة:
توفر صمامات سلسلة GKV-243 غرفة اختيارية
التعبئة. يمكن أن تقلل تعبئة التجويف من احتمالية حدوث تسرب متوسط
التلوث الناجم عن احتباس سائل وسط خط الأنابيب في
الفجوة بين الكرة وجدار جسم الصمام.
التثبيت الآمن:
يضمن الصب المتكامل للشفة العلوية
التركيب الصحيح للمشغل. في ظل ظروف ضغط الحمل الكامل،
يمكن تفكيك جهاز التشغيل بسهولة وأمان.
تم تصميم شفة التثبيت وفقًا لمعيار ISO 5211 و
يمكن تثبيته مباشرةً. بتغيير موضعه،
مسمار دبوس حد السفر الموجود على شفة التثبيت، يمكن للصمامات القياسية
تحقيق جميع أوضاع التدفق.
GKV243 يتم استخدام صمامات الكرة ذات الحواف ثلاثية ورباعية الاتجاهات في صناعات متعددة
صناعات البتروكيماويات والغاز الطبيعي
هندسة إمدادات المياه البلدية وتكييف الهواء
هندسة السفن والمحيطات
حماية البيئة ومعالجة المياه الصناعية
