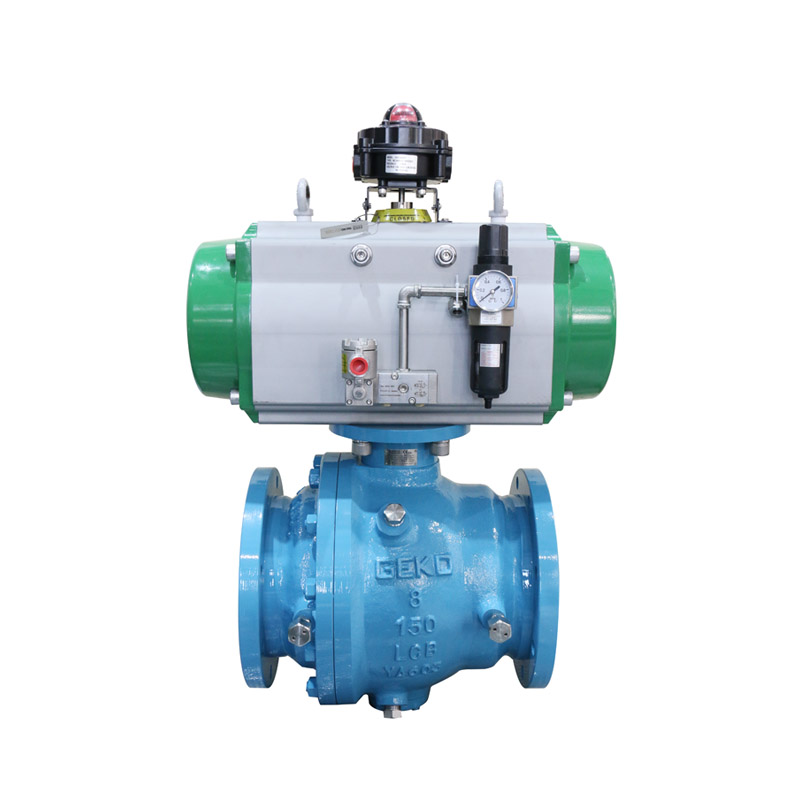

ال صمام الكرة الهوائي من سلسلة GKV-225G صمامات الكرة المحورية ذات الحافة هي صمامات كرة كاملة ASME B16.34 الفئة 150 والفئة 300.
يعتمد صمام الكرة المثبت على المحور من سلسلة GKV-225G على تصميم صمام الكرة ذو الحافة القوي والمتين، مع فعالية عالية من حيث التكلفة وتشغيل موثوق به، ومناسب لظروف العمل المختلفة.
جي كي في-225 جيصمام كروي محوري من قطعتين كامل المنفذ مع شفة طرفية
| |
نطاق الحجم NPS 1/2" إلى 24"، DN15 إلى DN 600
ضغط التشغيل فئة ASME من 150 رطل إلى 2500 رطل، EN 1092 PN10 إلى PN420
نطاق درجة الحرارة من -50 درجة فهرنهايت إلى 1472 درجة فهرنهايت (من -46 درجة مئوية إلى 800 درجة مئوية) | مواد الجسم ASTM A351 CF8، CF3، CF8M، CF3M (فولاذ مقاوم للصدأ مصبوب)؛ ASTM A182 F304، F316، F316L، F904L، F51 (فولاذ مقاوم للصدأ مزدوج، فولاذ مقاوم للصدأ مطروق). ASTM A216 WCB، WCC (فولاذ كربوني مصبوب)؛ ASTM A350 LF2، ASTM A352 LCB (فولاذ كربوني منخفض الحرارة)؛ ASTM A105 (فولاذ مطروق). ASTM A182 F22 (فولاذ سبائك الكروم والموليبدينوم)؛ سبائك خاصة (قائمة على النيكل وعالية الأداء): Inconel 600، 625، 825، Incoloy 800H، Hastelloy C276، C3، C4، Monel 400، Monel K500؛ B463 سبيكة 20؛ ASTM B348 التيتانيوم المجموعة 2، المجموعة 3، المجموعة 5، المجموعة 12؛ ASTM B493 الزركونيوم R60702، ASTM B365 التنتالوم R05200، R05400 (التنتالوم).
|
تسرب الصف الرابع، الصف الخامس، الصف السادس | مواد الجذع ASTM A479 النوع 316، ASTM A564 النوع 17-4PH، ASTM A182 النوع F51 |
وجها لوجه أسم B16.10، إن 588-1 F4/F5، دين 3202 F4/F5، جيس B2002 | مواد المقعد TFM1600، اختياري: Tek Fi ®*، UHMWPE، RPTFE، PTFE، إلخ |
معيار الاختبار API 598، EN-12266-1 تم اختبار جميع سيقان الصمامات والمقاعد لاختبار إغلاق الغاز بمقدار 100 رطل لكل بوصة مربعة سلامة الفقاعات قبل الشحن، خدمة الفراغ حتى 29 بوصة زئبق
| مواد الكرة الفولاذ المقاوم للصدأ A351 CF8 / CF8M، A182 F304 / F316 / F316L، A105، A216 WCB، A350 LF2، التيتانيوم B348 Gr.2 / Gr.5، الزركونيوم B493 R60702، التنتالوم B365 R05200 / R05400، هاستيلوي، سبائك أساسها النيكل، إنكونيل 600/625/825، مونيل 400/ مونيل K500، سبيكة B463 20، F51 (الفولاذ المقاوم للصدأ المزدوج)، A182 F51، A182 F22، A182 F904L |
اتصالات النهاية أطراف ذات حواف وفقًا لمعيار ASME B16.5 | معيار التصميم ASME B16.34، EN12516، GB/T 12237 |
عملية هوائي وكهربائي | منصة الاتصال ISO5211 |

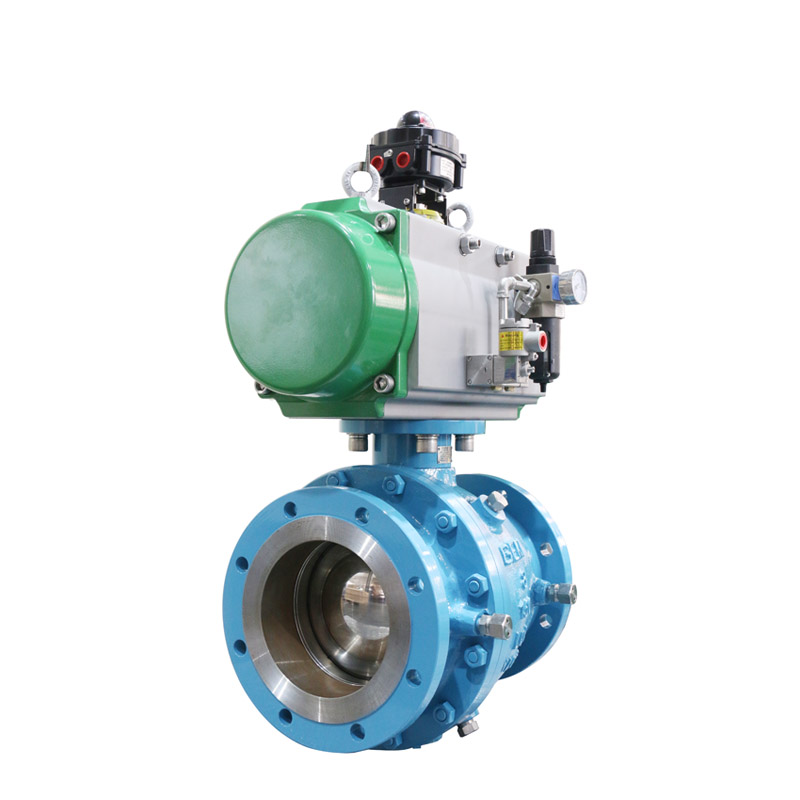

سلسلة GKV-225G عبارة عن صمام كرة محوري هوائي ASME B16.34
يضمن تصميم صمامات الكرة ذات الشفة من سلسلة GKV-225G إحكامًا على مستوى الفقاعات وعزم تشغيل منخفض. طراز نصف "-2" مزود بتقنية GEKO الفريدة، مما يُمكّن من تحقيق إحكام داخلي مُسبق مُستمر للتغليف. يستخدم طراز 2/2 "-12" غطاء تغليف مُنفصلاً، يُمكن تعديله بسهولة دون الحاجة إلى فك أو تركيب مُعدّات أو مُشغّلات. يتميز غطاء التغليف بتصميم خاص يُوزّع الحمل بالتساوي على التغليف.
يحقق التعبئة الديناميكية للحمل ضبطًا ذاتيًا بفضل حشية بيلفيل، التي تُعوّض عن التغيرات البيئية والتآكل، مما يضمن تشغيلًا خاليًا من الصيانة وعمرًا افتراضيًا طويلًا. صمام الكرة ذو الشفة الأكبر حجمًا من سلسلة GKV-225G مُجهّز بهيكل محمل يدعم الكرة، مما يُقلل عزم التشغيل بفعالية.
صمام الكرة ذو الحواف من سلسلة GKV-225G متوفر من الفولاذ المقاوم للصدأ (CF8M)، والفولاذ الكربوني (WCB)، وسبائك خاصة (مثل سبيكة 20، وهاستيلوي، إلخ)، بالإضافة إلى سبائك أخرى مختلفة عند الطلب. الإصدار غير المقاوم للحريق مزود بحشوة ساق قياسية. قلب الصمام المقاوم للحريق API 607 مزود بحشوة ساق من الجرافيت. يوفر صمام سلسلة GKV-225G منصة تركيب مدمجة مصبوبة وفقًا لمعيار ISO 5211 لسهولة التشغيل الآلي.
التصميم الفريد لسلسلة صمام الكرة الشفة GKV225G
يمكن استخدام صمام الكرة ذو الشفة من سلسلة GKV-225G مقعد صمام من سبيكة الكوبالت والكروم Stellite ® يوفر الطلاء مقاومة ممتازة للتآكل ودرجة حرارة تشغيل أعلى ومقاومة ممتازة للتآكل مع صلابة عالية.
صمام الكرة ذو الحافة من سلسلة GKV-225G مع مقعد معدني يعتمد على مانع التسرب لتلبية أو تجاوز متطلبات الإغلاق الخاصة بـ CI 70-2 Class V كمعيار، ويمكن تجهيزه بشكل اختياري بـ إيقاف تشغيل الفئة السادسة متطلبات.

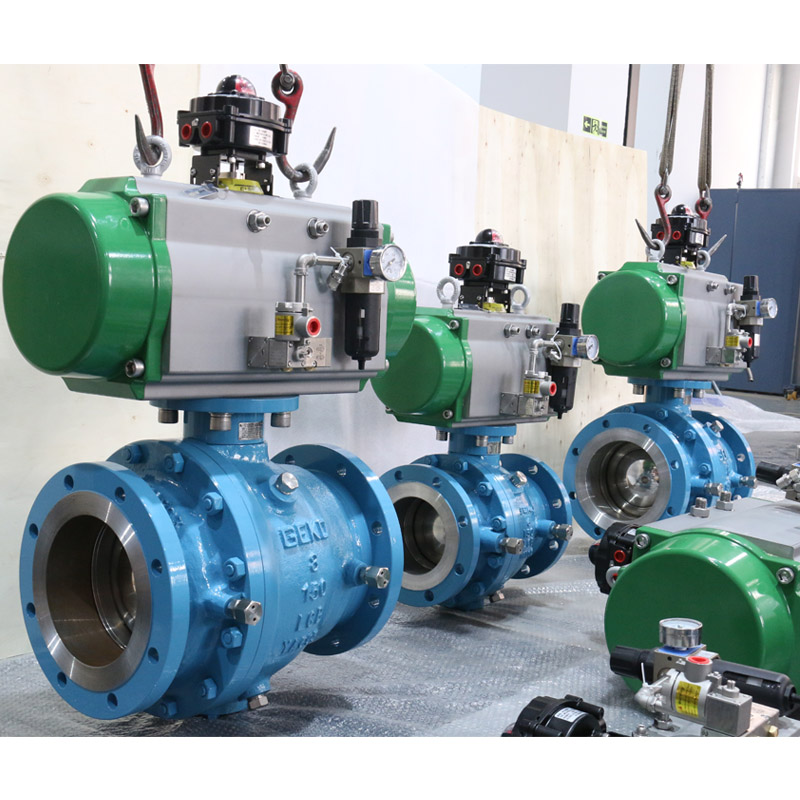

صمام الكرة ذو الشفة الكاملة المكون من قطعتين من سلسلة GKV225G له تطبيقات في صناعات متعددة
صناعات البتروكيماويات والغاز الطبيعي
هندسة إمدادات المياه البلدية وتكييف الهواء
هندسة السفن والمحيطات
حماية البيئة ومعالجة المياه الصناعية
