صمامات الكرة صمامات كروية من قطعتين صمامات كروية بتصميم فريدصمام كروي ذو حافة GKV225 مزود بجهاز قفل لمحطة الطاقة النووية

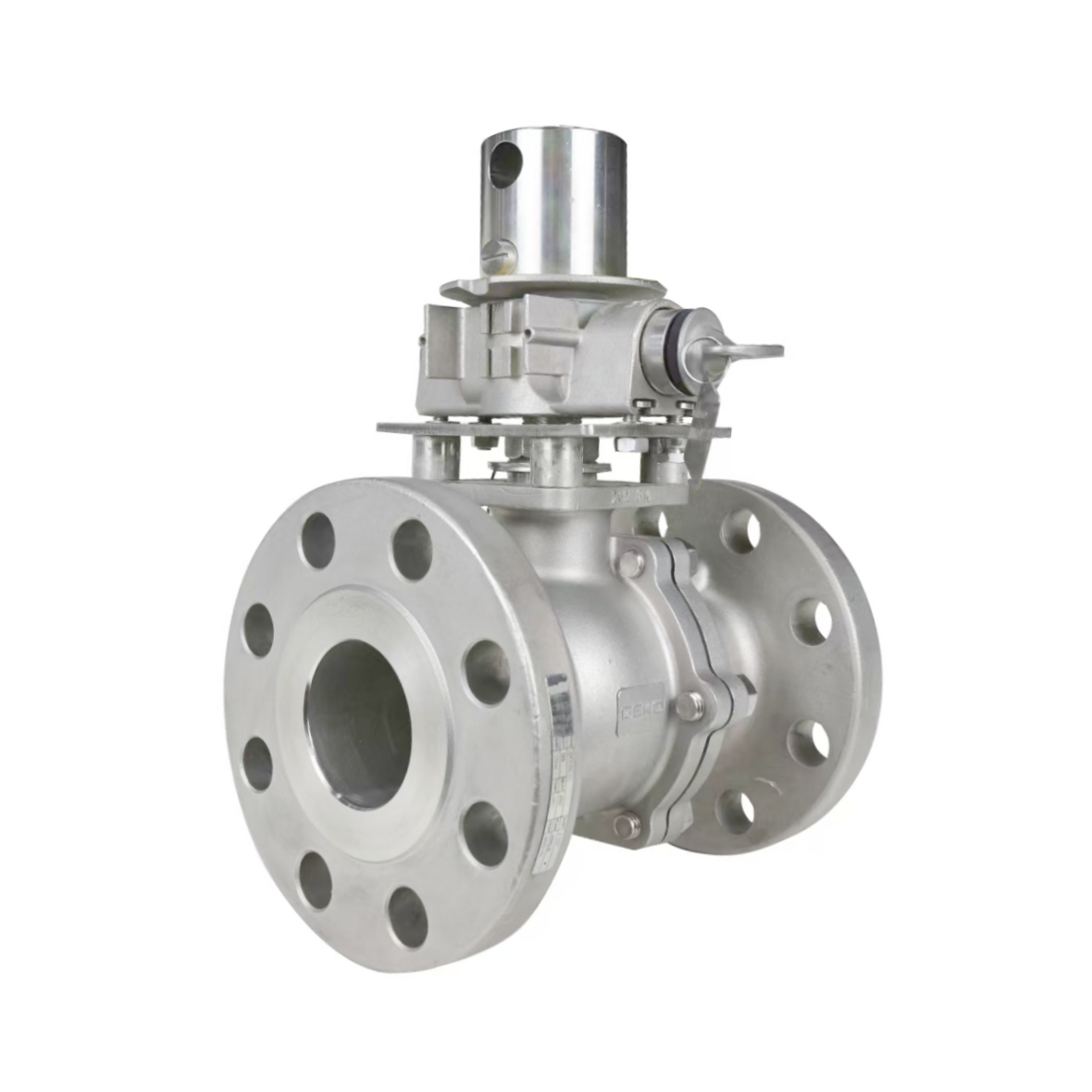

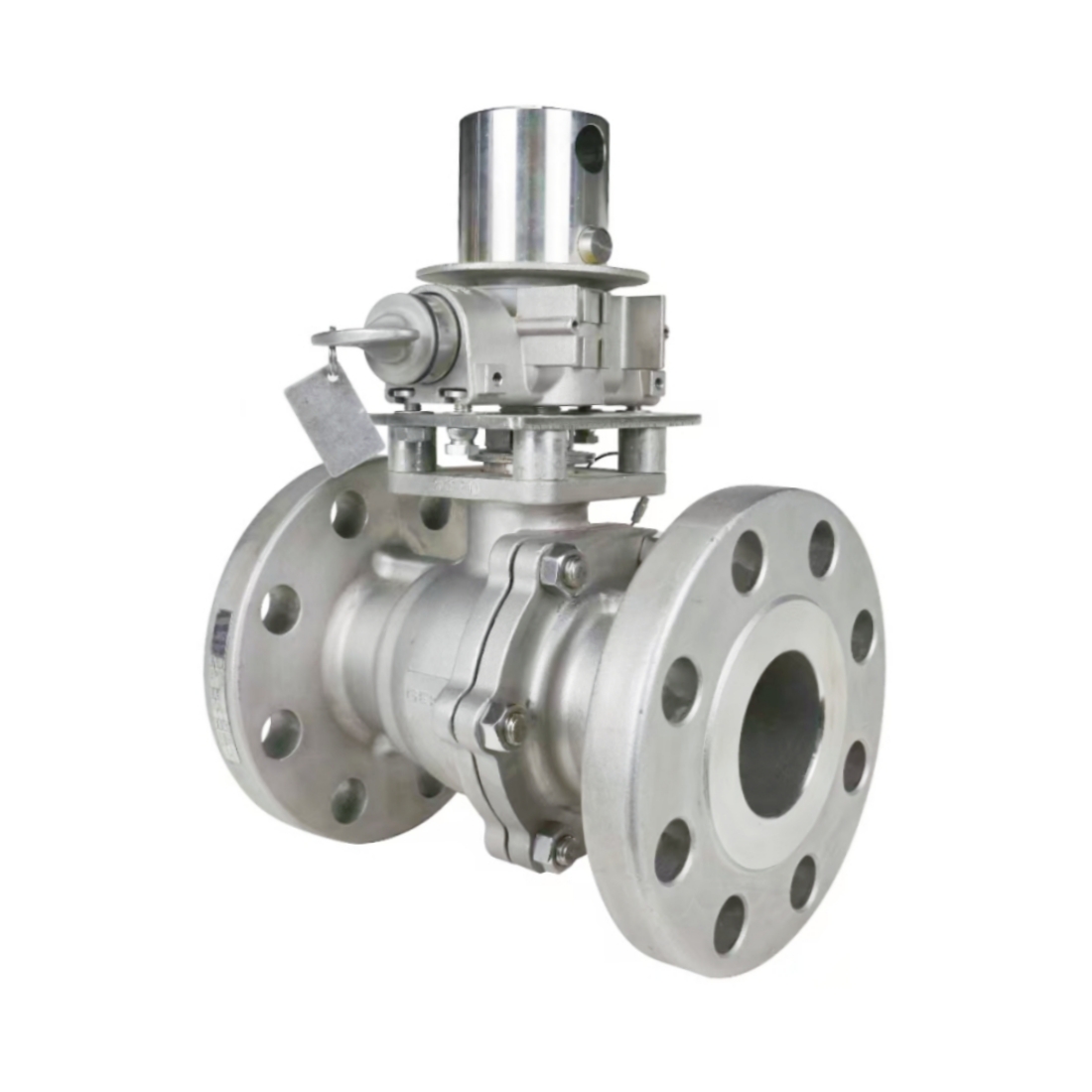

صمام الكرة ذو الحواف GKV225 المزود بجهاز قفل لمحطة الطاقة النووية هو صمام كرة كامل الفتحة ASME B16.34 من الفئة 150LB إلى الفئة 2500LB.
يتميز صمام الكرة من سلسلة GKV-225 بتصميم صمام كرة ذو حافة متينة وقوية، مما يوفر قيمة ممتازة وتشغيلًا موثوقًا به، وهو مناسب لظروف العمل المختلفة.
GKV-225 صمام كروي ذو طرف شفة، قاعدة تثبيت مباشرة من قطعتين، منفذ كامل
| |
نطاق المقاسات NPS من 1/2 بوصة إلى 24 بوصة، DN15 إلى DN 600
العمليات ASME Class 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
نطاق درجة الحرارة من -50 درجة فهرنهايت إلى 1472 درجة فهرنهايت (من -46 درجة مئوية إلى 800 درجة مئوية) | مواد الجسم ASTM A351 CF8، CF3، CF8M، CF3M (فولاذ مقاوم للصدأ مصبوب)؛ ASTM A182 F304، F316، F316L، F904L، F51 (فولاذ مقاوم للصدأ مزدوج، فولاذ مقاوم للصدأ مطروق). ASTM A216 WCB، WCC (فولاذ كربوني مصبوب)؛ ASTM A350 LF2، ASTM A352 LCB (فولاذ كربوني منخفض الحرارة)؛ ASTM A105 (فولاذ مطروق). ASTM A182 F22 (فولاذ سبيكة الكروم والموليبدينوم)؛ سبائك خاصة (قائمة على النيكل وعالية الأداء): إنكونيل 600، 625، 825، إنكولوي 800H، هاستيلوي C276، C3، C4، مونيل 400، مونيل K500؛ سبيكة B463 20؛ ASTM B348 التيتانيوم Gr.2، Gr.3، Gr.5، Gr.12؛ ASTM B493 الزركونيوم R60702، ASTM B365 التنتالوم R05200، R05400 (التنتالوم).
|
تسرب الصف الرابع، الصف الخامس، الصف السادس | مواد العلوم والتكنولوجيا والهندسة والرياضيات ASTM A479 النوع 316، ASTM A564 النوع 17-4PH، ASTM A182 النوع F51 |
وجهاً لوجه أسم B16.10، إن 588-1 F4/F5، دين 3202 F4/F5، جيس B2002 | مواد المقاعد TFM1600، اختياري: Tek Fi ®*، UHMWPE، RPTFE، PTFE، إلخ |
معيار الاختبار API 598، EN-12266-1 تخضع جميع سيقان ومقاعد الصمامات لاختبار إغلاق الغاز بضغط 100 رطل لكل بوصة مربعة. ضمان سلامة الفقاعات قبل الشحن، خدمة التفريغ حتى 29 بوصة زئبقية
| مواد الكرة الفولاذ المقاوم للصدأ A351 CF8 / CF8M، A182 F304 / F316 / F316L، A105، A216 WCB، A350 LF2، التيتانيوم B348 Gr.2 / Gr.5، الزركونيوم B493 R60702، التنتالوم B365 R05200 / R05400، هاستيلوي، سبائك النيكل، إنكونيل 600/625/825، مونيل 400/ مونيل K500، سبيكة B463 20، F51 (الفولاذ المقاوم للصدأ المزدوج)، A182 F51، A182 F22، A182 F904L |
توصيلات النهاية أطراف ذات حواف وفقًا لمعيار ASME B16.5 | معيار التصميم ASME B16.34، EN12516، GB/T 12237 |
طلب صناعة | منصة الاتصال ISO5211 |
سلسلة GKV-225 هي صمام كروي عائم/محوري ذو فتحة كاملة وفقًا لمعيار ASME B16.34.
يضمن تصميم صمام الكرة ذي الحافة من سلسلة GKV-225 إحكامًا تامًا ومستوى فقاعيًا منخفضًا لعزم التشغيل. يتميز طراز النصف "-2" بتقنية معالجة فريدة من نوعها من GEKO، والتي تتيح إحكامًا داخليًا مستمرًا للحشوة. أما طراز 2/2 "-12" فيستخدم غطاء حشوة مستقلًا، يمكن تعديله بسهولة دون الحاجة إلى فك أجهزة التركيب أو المشغل. يتميز غطاء الحشوة بتصميم خاص يوزع الحمل بالتساوي على الحشوة.
تُحقق حشوة التحميل الديناميكية ضبطًا ذاتيًا بفضل حشية بيلفيل، التي تُعوض التغيرات البيئية والتآكل، مما يضمن تشغيلًا خاليًا من الصيانة وعمرًا طويلًا. أما صمام الكرة ذو الحافة الأكبر من سلسلة GKV-225، فهو مُجهز بهيكل محمل يدعم الكرة، مما يُقلل عزم الدوران التشغيلي بفعالية.
تتوفر صمامات الكرة ذات الحواف من سلسلة GKV-225 بمواد متنوعة تشمل الفولاذ المقاوم للصدأ (CF8M)، والفولاذ الكربوني (WCB)، وسبائك خاصة (مثل سبيكة 20، وهاستيلوي، وغيرها)، بالإضافة إلى سبائك أخرى مختلفة حسب الطلب. يأتي الإصدار غير المقاوم للحريق مزودًا بحشوة ساق قياسية. أما قلب الصمام المقاوم للحريق وفقًا لمعيار API 607، فهو مزود بحشوة ساق من الجرافيت. توفر صمامات سلسلة GKV-225 منصة تركيب متكاملة مصبوبة وفقًا لمعيار ISO 5211 لتسهيل التشغيل الآلي.
التصميم الفريد لسلسلة صمامات الكرة ذات الحافة GKV225
يمكن استخدام طلاء مقعد الصمام المصنوع من سبائك الكوبالت والكروم من سلسلة GKV-225، والذي يوفر مقاومة ممتازة للتآكل، ودرجة حرارة تشغيل أعلى، ومقاومة ممتازة للتآكل مع صلابة عالية.
تعتمد صمامات الكرة ذات الحواف من سلسلة GKV-225 ذات المقعد المعدني على نظام إحكام الإغلاق لتلبية أو تجاوز متطلبات الإغلاق الخاصة بالفئة CI 70-2 V كمعيار، ويمكن تجهيزها اختيارياً بمتطلبات الإغلاق من الفئة VI.
صمام الكرة ذو الحافة الكاملة ذو القطعتين من سلسلة GKV225 له تطبيقات في العديد من الصناعات
صناعات البتروكيماويات والغاز الطبيعي
هندسة إمدادات المياه البلدية وأنظمة التدفئة والتهوية وتكييف الهواء
هندسة السفن والمحيطات
حماية البيئة ومعالجة المياه الصناعية
