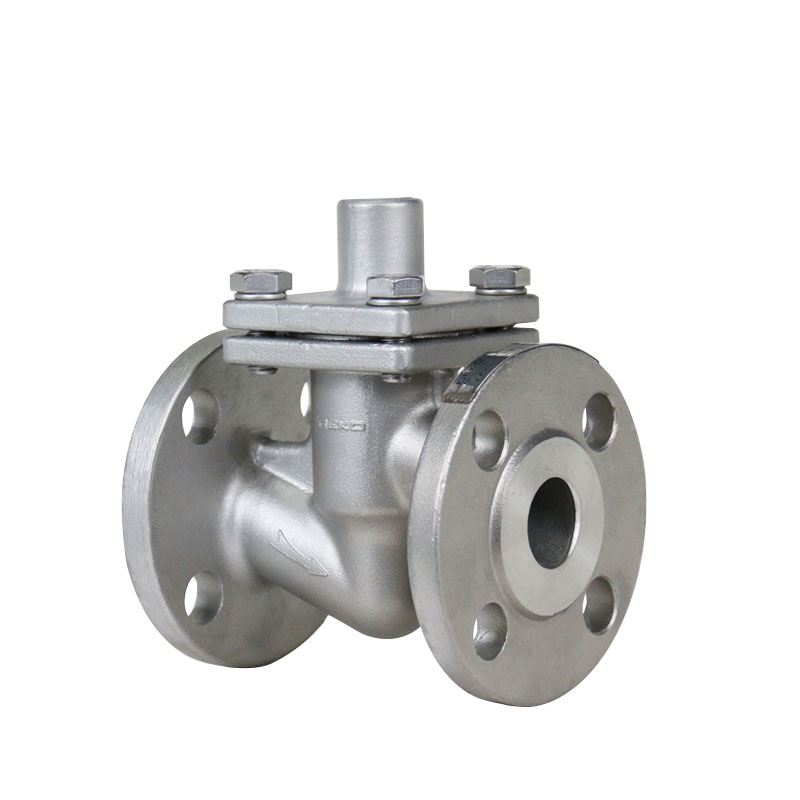

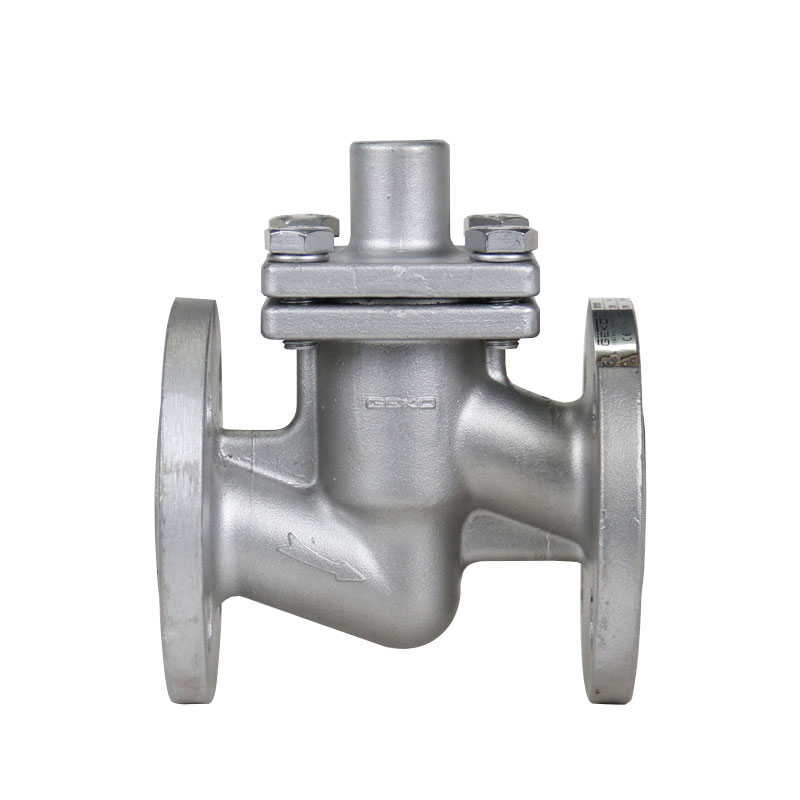

صمام فحص الرفع

صمام فحص الرفع - منع التدفق العكسي بشكل موثوق، ومقاومة الضغط العالي ودرجة الحرارة

نطاق الحجم

من DN15 إلى DN600 (من ½ بوصة إلى 24 بوصة)، تتوفر أحجام مخصصة

مادة الجسم والغطاء

الفولاذ الكربوني (A216 WCB)، الفولاذ المقاوم للصدأ (A351 CF8/CF8M)، الحديد المطاوع (ASTM A395)، الحديد الزهر (ASTM A126)، دوبلكس/سوبر دوبلكس، سبائك النيكل

نطاق درجة الحرارة

من -29 درجة مئوية إلى +427 درجة مئوية (من -20 درجة فهرنهايت إلى +800 درجة فهرنهايت)

مادة الساق / العمود

304 / 316 / CF8M الفولاذ المقاوم للصدأ، التصلب الاختياري أو الطلاء منخفض الاحتكاك

أقصى ضغط عمل مسموح به

فئة ANSI / ASME من 150 رطل إلى 2500 رطل، حسب الحجم والمادة

المقاعد والأختام

خيارات من المعدن إلى المعدن، PTFE، RPTFE، PCTFE، والمطاط الصناعي لمختلف الوسائط ودرجات الحرارة

التعبئة والغدد

PTFE، مركب الجرافيت، مقاوم لدرجات الحرارة المنخفضة أو العالية

معايير الاتصال النهائي

ذات حواف: ASME B16.5 / EN1092، لحام طرفي: ASME B16.25، ملولب: NPT / BSP، وصلات مخصصة أخرى

طريقة التشغيل

يدوي (عجلة يدوية / تروس)، هوائي، كهربائي

اتجاه التدفق

التركيب الأفقي والرأسي والزاوي

معايير التصميم

API 594، API 6D، ISO 14313، ASME B16.34، EN 12334

الاختبار والتفتيش

اختبار الضغط والتسرب: API 598 / ISO 5208، اختبار الهيدروستاتيكي، اختبار غير مدمر: الأشعة السينية / الموجات فوق الصوتية / الجسيمات المغناطيسية، اختبار التدفق الوظيفي

التطبيقات

خطوط أنابيب النفط والغاز، الكيماويات/البتروكيماويات، معالجة المياه، توليد الطاقة، أنظمة التدفئة والتهوية وتكييف الهواء، السوائل الصناعية عالية الضغط

أهم النقاط الرئيسية

منع التدفق العكسي بشكل موثوق، انخفاض الضغط، مقاومة للتآكل والتآكل، صيانة بسيطة، موثوقية عالية، تصميم معياري وقابل للتخصيص
