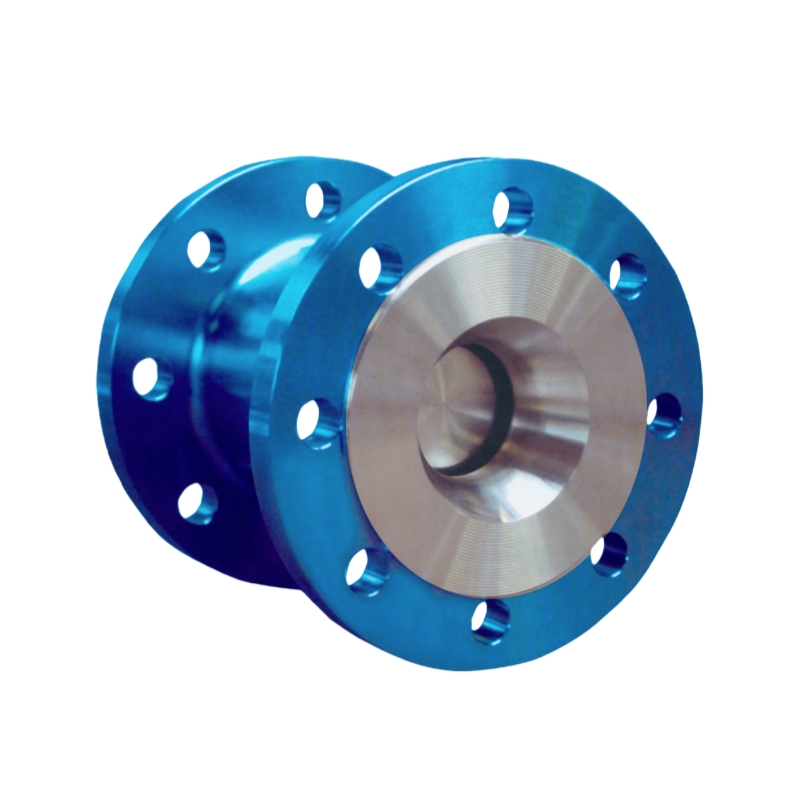

صمام فحص التدفق المحوري للتطبيقات غير المستقرة

صمام فحص التدفق المحوري من جيكو - مانع للانغلاق، سريع الاستجابة، ومقاوم لضغط الماء

نطاق الحجم

DN25 – DN1200 (1" – 48")، أحجام أكبر متوفرة عند الطلب

مادة الجسم

WCB، A350 LF2، CF8 / CF8M (304 / 316)، دوبلكس، سوبر دوبلكس، هاستيلوي، سبيكة 20، حديد مطيل، فولاذ مطروق

نطاق درجة الحرارة

من -196 درجة مئوية إلى +600 درجة مئوية (اعتمادًا على المواد ونوع الختم)

تصنيف الضغط

ANSI / ASME الفئة 150 – 2500، PN10 – PN420

اتجاه التدفق

تدفق في اتجاه واحد (إغلاق تلقائي ضد التدفق العكسي)

مادة المقعد

معدن إلى معدن (SS، Monel، Inconel) أو ذو مقعد ناعم (PTFE، RTFE، PEEK، Elastomers)

القرص / السدادة

قرص واحد منخفض الكتلة، حركة محورية محملة بنابض، سطح مانع للتسرب اختياري ذو وجه صلب

مادة الزنبرك والعمود

17-7PH، Inconel X-750، 316SS، فولاذ سبائكي، مقاوم للتآكل والتعب

البراغي / المثبتات

ASTM A193 B7 / B8 / B8M / B16، Inconel أو الفولاذ المسبوك حسب حالة الخدمة

الختم والحشية

حشوات معدنية من الجرافيت أو PTFE أو الملفوف الحلزوني أو RTJ حسب درجة الحرارة والضغط

معايير التصميم

ASME B16.34، API 6D، ISO 14313، EN 593، API 598، EN 12266-1، ISO 5208

التفتيش والاختبار

اختبارات الضغط وتسرب المقعد والاختبارات الوظيفية وفقًا لمعيار API 598 / ISO 5208
اختبارات NDT الاختيارية (RT، UT، PT، MT)، وPMI، والاختبارات الهيدروستاتيكية

معايير الاتصال النهائي

ذات حواف: ASME B16.5 / B16.47 / EN 1092
اللحام الطرفي: ASME B16.25
نوع الرقاقة أو العروة اختياري

نوع التصميم

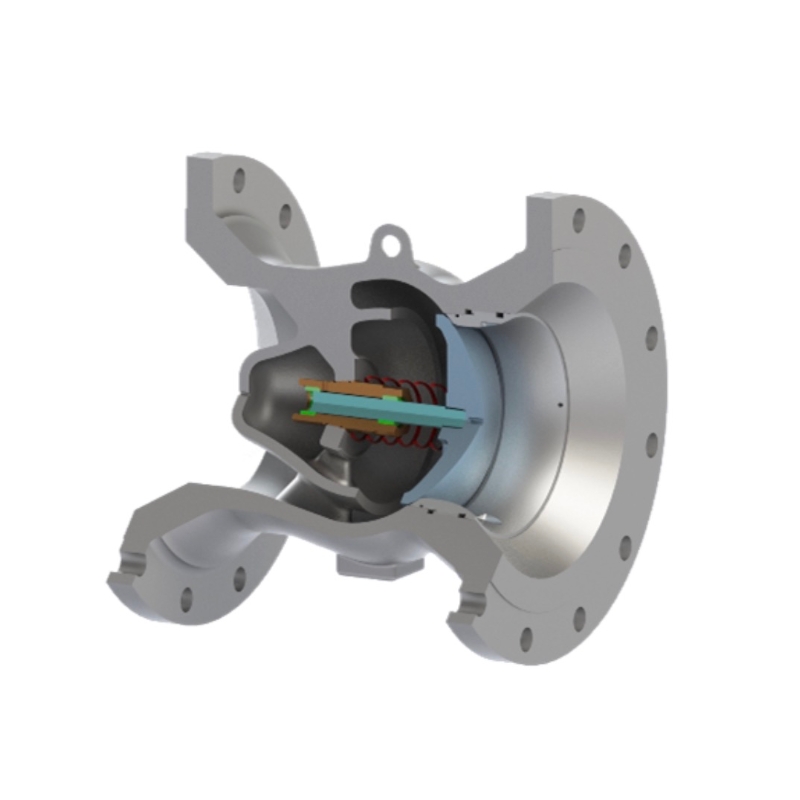

تصميم فنتوري، حركة محورية بمساعدة زنبرك، تكوين قصير الشوط بدون صدمات

ميزات التصميم الخاصة

إغلاق بدون صدمات، انخفاض الضغط، مسار تدفق فنتوري، وقت استجابة سريع، مطرقة مائية ضئيلة، تصميم خالٍ من الصيانة

التصميم / الهيكل الاختياري

نمط طويل / قصير، أجزاء داخلية قابلة للإزالة، تكوين مزدوج الختم، مؤشر الموضع، نظام التخميد، تقليم مضاد للاندفاع

طريقة التشغيل

أوتوماتيكي بالكامل (إغلاق ذاتي بنابض)
تجاوز اختياري يدوي / هوائي / كهربائي للتحكم في النظام

حماية السطح

طلاء إيبوكسي، أو بطانة بوليمرية، أو طلاء نيكل، أو رش حراري (WC-Co) لخدمة مقاومة التآكل

المعايير والشهادات المعمول بها

MTC EN10204 3.1 / 3.2، NACE MR0175 / ISO 15156، فحص الطرف الثالث (DNV، BV، LR)

التطبيقات

النفط والغاز، البتروكيماويات، توليد الطاقة، أنظمة المياه، المعالجة الكيميائية، البخار، تصريف الضاغط، خطوط مياه الإطفاء

ضغط التشقق

قابلة للتعديل: عادةً ما تكون 0.02 – 0.5 بار، اعتمادًا على اختيار الزنبرك وتصميم النظام

صيانة

لا يتطلب صيانة دورية؛ الأجزاء الداخلية القابلة للاستبدال ضمن الخط اختيارية للتطبيقات الشاقة

التعبئة والتغليف والتسليم

زيت مضاد للتآكل، واقيات الشفة، صندوق خشبي أو تعبئة منصات نقالة مخصصة للتصدير

أهم النقاط الرئيسية

إغلاق سريع المفعول بدون صدمة، حماية من المطرقة المائية، انخفاض الضغط، تصميم مضغوط وقوي، موثوقية عالية في ظل الظروف الديناميكية
