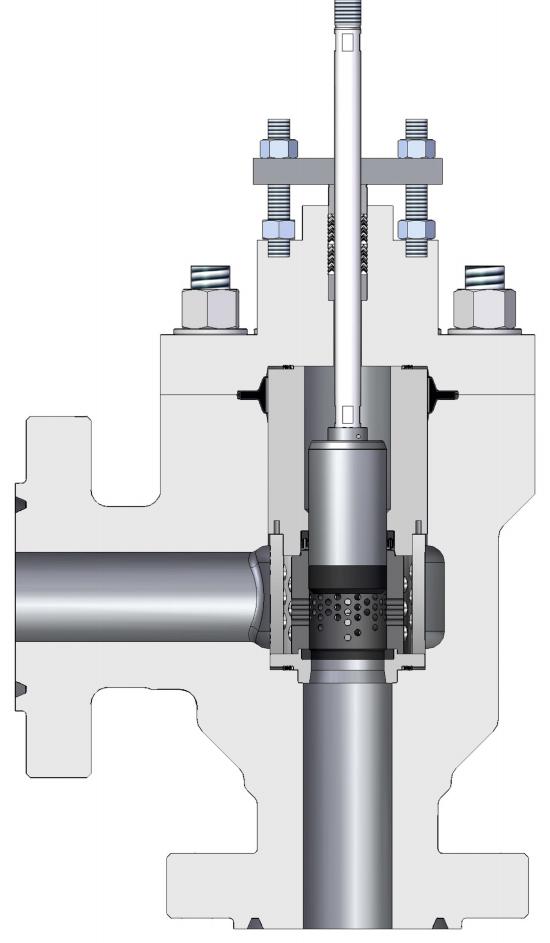

ال صمام التحكم في الضغط العالي GKV4200 تم تصميم الخدمة الشاقة لتطبيقات التحكم في الضغط العالي حتى 15000 رطل لكل بوصة مربعة، مما يوفر أداءً قويًا وموثوقية في أنظمة النفط والغاز البرية والبحرية.
تم تصميمه وفقًا لمعايير API وASME، ويتميز بهيكل صلب، وسهولة الصيانة عند المدخل العلوي، وخيارات تقليم معيارية للتحكم الفعال في التآكل والتجويف والضوضاء في ظل ظروف الخدمة القاسية.
صمام اختناق زاوية الخدمة الشديدة GKV4200 - التحكم في الضغط العالي (5000-15000 رطل لكل بوصة مربعة)
| |
فئة الضغط API 5000 / 10000 / 15000 رطل لكل بوصة مربعة | نوع الصمام صمام اختناق قابل للتعديل، التحكم في الخدمة الشديدة |
معايير التصميم والامتثال API 6A، API 6X، ASME Sec VIII Div. ثانيا | نطاق الحجم 1-13/16" إلى 13-5/8" (الأحجام الاسمية API) |
مواد الجسم وغطاء المحرك فولاذ كربوني ومنخفض السبائك: A487 Gr. 4C، A694 Gr. F60، AISI 4130 | مواد التشطيب / الداخلية القابس والمقعد: كربيد التنغستن (مُدخل / مُغطى / صلب) |
أنماط القطع قفص متحدة المركز 1CC – 4CC، CCD / MLT (قرص متاهة متعدد) | أنواع الأختام ختم على شكل حرف T (معدن إلى معدن)، ختم إسفيني (لـMLT) |
خيارات التعبئة والغدد PTFE Chevron (حلقة على شكل حرف V)، أو الجرافيت، أو التعبئة منخفضة الانبعاثات | وصلات غطاء المحرك والطرف غطاء محرك السيارة القياسي المثبت بمسامير |
خيارات التشغيل مكبس هوائي، هيدروليكي، كهربائي، أو عجلة يدوية | الإغلاق واتجاه التدفق ANSI FCI 70.2 الفئة الرابعة (الفئة الخامسة اختيارية) |
نطاق درجة حرارة التشغيل من -46 درجة مئوية إلى 200 درجة مئوية (مع ختم الشفاه PTFE) | ميزات السلامة تصميم ساق مضاد للانفجار |
التطبيقات منصات إنتاج النفط والغاز | خصائص التدفق مُحسَّن لاستعادة الضغط المنخفض وتقليل التجويف والضوضاء |
ال سلسلة صمامات الاختناق الزاوية GKV4200 متوفر في الزاوية والكرة الأرضية
أنماط الهيكل، مع وصلات ذات حواف أو وصلات طرفية للمحور تتوافق مع API 6B/6BX
المعايير. مصنوعة من مواد مزورة أو مصبوبة عالية القوة، هذه الصمامات
تم تصنيعها وفقًا لتصنيفات المواد API 60K / 75K، مما يضمن السلامة الميكانيكية و
مقاومة التآكل.
فئة الضغط: 5000 و10000 و15000 رطل لكل بوصة مربعة
فئة الإغلاق: ANSI–FCI 70.2 الفئة الرابعة (الفئة الخامسة اختيارية)
اتجاه التدفق: التدفق الزائد (المعيار وفقًا لـ API 6A 14.15.2.6)
مواد الجسم: الفولاذ الكربوني، دوبلكس، إنكونيل، سوبر دوبلكس
خيارات القطع: 1CC–4CC، CCD/MLT، LRP، DPMST/LMST ميكروسبلاين
أنواع الأختام: ختم على شكل حرف T، ختم إسفيني، جرح حلزوني، ختم شفة من مادة PTFE
خيارات التعبئة: PTFE Chevron، جرافيت، مانع تسرب منخفض الانبعاثات
التشغيل: هوائي، هيدروليكي، كهربائي، أو يدوي
امتثال: NACE MR0175 / ISO 15156
تصميم القطع القابلة للتبديل يسمح بالصيانة السهلة، وترقيات القطع،
والتكوينات المرنة - مما يضمن أن صمام واحد يمكن أن يخدم عدة
متطلبات العملية. تصميمات القطع المتوازنة وغير المتوازنة
تعزيز السلامة والموثوقية التشغيلية في رأس البئر والإنتاج المتطلبين
شروط.
القدرة على تحمل الضغط العالي: تم تصنيفها حتى 15000 رطل لكل بوصة مربعة لتطبيقات الاختناق والتحكم الحرجة.
نظام القطع المعياري: عدة أشكال قفصية وأقراصية ومسننة للتحكم في التدفق القابل للتخصيص.
مقاومة فائقة للتآكل والتجويف: توفر القطع المكونة من كربيد التنغستن والإينكونيل الحماية ضد التآكل وتلف التدفق.
صيانة المدخل العلوي: الوصول السريع إلى المكونات الداخلية لتسهيل الخدمة وتقليل وقت التوقف.
الوصلات الطرفية المرنة: خيارات API 6B/6BX ذات الحواف أو الطرف المحوري مع تكوينات متكاملة أو مرصعة.
تعزيز سلامة الختم: يضمن ختم المعدن إلى المعدن على شكل حرف T، واللف الحلزوني، والأسفين التشغيل المحكم ضد التسرب.
التعبئة ذات الانبعاثات الهاربة المنخفضة: تتوافق أختام الشفاه المصنوعة من الجرافيت وPTFE مع معيار ISO15848 لحماية البيئة.
تصميم موجه نحو السلامة: ساق مضاد للانفجار، وآلية تخفيف الضغط، وخيارات إحكام متوازنة.
تنوع التشغيل: متوفر في تكوينات هوائية، هيدروليكية، كهربائية، أو يدوية.
ثبت في الميدان: تم نشره بنجاح عبر المنصات البحرية، وحقول النفط البرية، وأنظمة رؤوس الآبار السطحية.
صمام الاختناق GKV4200 للخدمة الشاقة - التحكم في الضغط العالي (5000-15000 رطل/بوصة مربعة)
| |
فئة الضغط API 5000 / 10000 / 15000 رطل لكل بوصة مربعة | نوع الصمام صمام اختناق قابل للتعديل، التحكم في الخدمة الشديدة |
معايير التصميم والامتثال API 6A، API 6X، ASME Sec VIII Div. ثانيا | نطاق الحجم 1-13/16" إلى 13-5/8" (الأحجام الاسمية API)
|
مواد الجسم وغطاء المحرك فولاذ كربوني ومنخفض السبائك: A487 Gr. 4C، A694 Gr. F60، AISI 4130 | مواد التشطيب / الداخلية القابس والمقعد: كربيد التنغستن (مُدخل / مُغطى / صلب) |
أنماط القطع قفص متحدة المركز 1CC – 4CC، CCD / MLT (قرص متاهة متعدد) | أنواع الأختام ختم على شكل حرف T (معدن إلى معدن)، ختم إسفيني (لـMLT) |
خيارات التعبئة والغدد PTFE Chevron (حلقة على شكل حرف V)، أو الجرافيت، أو التعبئة منخفضة الانبعاثات | وصلات غطاء المحرك والطرف غطاء محرك السيارة القياسي المثبت بمسامير |
خيارات التشغيل مكبس هوائي، هيدروليكي، كهربائي، أو عجلة يدوية | الإغلاق واتجاه التدفق ANSI FCI 70.2 الفئة الرابعة (الفئة الخامسة اختيارية) |
نطاق درجة حرارة التشغيل من -46 درجة مئوية إلى 200 درجة مئوية (مع ختم الشفاه PTFE)
| ميزات السلامة تصميم ساق مضاد للانفجار |
التطبيقات منصات إنتاج النفط والغاز | خصائص التدفق مُحسَّن لاستعادة الضغط المنخفض وتقليل التجويف والضوضاء |
