كيفية اختيار صمام الكرة المناسب للتطبيقات الصناعية | صمامات جيكو

تُعدّ صمامات الكرة من أكثر صمامات الإغلاق والتحكم استخدامًا في الأنظمة الصناعية الحديثة. تتميز هذه الصمامات بعنصر إغلاق كروي ذي مسار تدفق مستقيم، مما يوفر تشغيلًا سريعًا بربع دورة، ومقاومة تدفق منخفضة، وإغلاقًا محكمًا وموثوقًا، وصيانة سهلة. مع ذلك، ونظرًا لتوافر عشرات الأنواع من التصاميم، ومواد تصنيع الهيكل، وفئات الضغط، وحلول منع التسرب، يواجه العديد من المهندسين صعوبة في اختيار صمام الكرة المناسب الذي يتوافق مع وسائط المعالجة المحددة، وظروف التشغيل، وميزانية المشروع. يُفصّل هذا الدليل جميع العوامل الحاسمة لاختيار صمام الكرة الأمثل للتطبيقات الصناعية لتجنب الأعطال المبكرة، والتوقفات غير المخطط لها، والتكاليف التشغيلية الباهظة.

1. تأكيد معايير حالة التشغيل

تتمثل الخطوة الأولى في اختيار صمام الكرة في توضيح بيانات التشغيل الأساسية، والتي تضع الأساس لجميع قرارات التكوين اللاحقة.

الوسط العامل: الماء، الغاز الطبيعي، البخار، الزيت، المذيبات الكيميائية، الملاط، السوائل المسببة للتآكل أو الوسط المبرد. تحدد خصائص الوسط مادة جسم الصمام، والحشوة، والمقعد.

ضغط التشغيل: الضغط الاسمي، أقصى ضغط للإغلاق، وارتفاع الضغط المحتمل. اختر فئة الضغط المناسبة (الفئة 150، الفئة 300، الفئة 600، PN16، PN25، PN40، إلخ).

درجة حرارة التشغيل: منخفضة، عادية، متوسطة، أو عالية. تحدد درجة الحرارة بشكل مباشر مادة منع التسرب القابلة للاستخدام.

متطلبات التدفق: خدمة إغلاق كامل فقط، أو تعديل جزئي للتدفق. صمامات الكرة القياسية مُحسَّنة لخدمة التشغيل/الإيقاف؛ يُوصى باستخدام صمامات الكرة ذات المنفذ V المُجزأة لتنظيم التدفق.

معدل التدفق وحجم الأنبوب: قم بمطابقة حجم فتحة الصمام مع قطر خط الأنابيب؛ اختر تصميم المنفذ الكامل أو تصميم المنفذ المخفض وفقًا لذلك.

2. اختر تصميم جسم صمام الكرة

تنقسم صمامات الكرة الصناعية إلى تصميمات هيكلية متعددة لتناسب سيناريوهات مختلفة:

صمام كروي عائم

الكرة مدعومة بمقعدين فقط. تصميم بسيط واقتصادي. مثالية لخطوط الأنابيب ذات الضغط المنخفض والمتوسط. تُستخدم على نطاق واسع في معالجة المياه وأنظمة التدفئة وخطوط أنابيب المواد الكيميائية العامة.

صمام كروي مثبت على محور دوران

كرة ثابتة مدعومة بمحورين علوي وسفلي. احتكاك منخفض عند المقعد، وأداء ممتاز في ظروف الضغط العالي والأقطار الكبيرة. مثالية لأنابيب نقل الغاز الطبيعي، والبتروكيماويات، ومحطات توليد الطاقة.

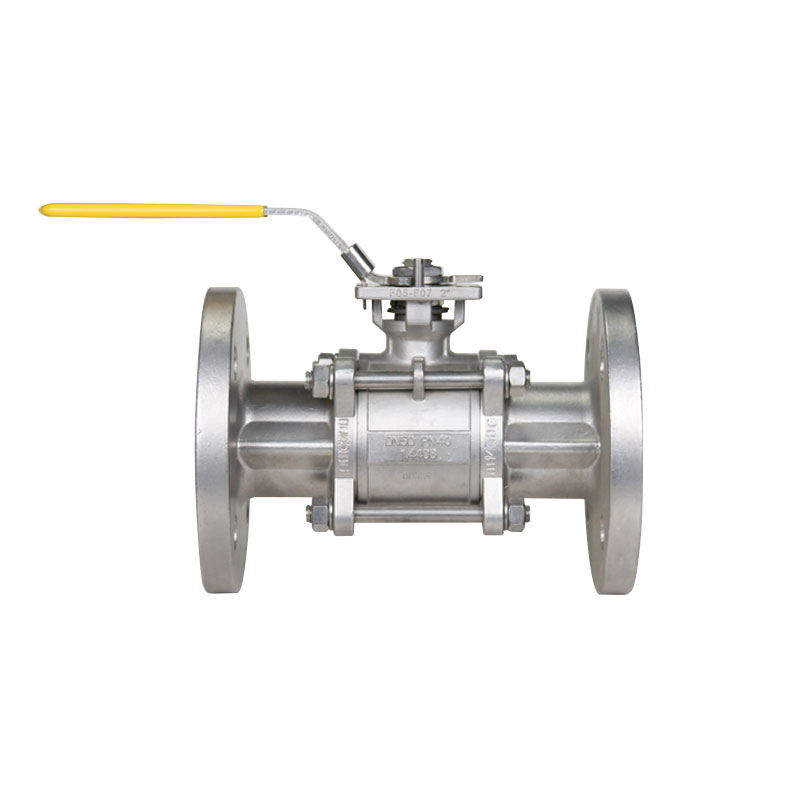

صمام كروي ثلاثي القطع

هيكل معياري ثلاثي الأجزاء. سهولة الصيانة المباشرة دون الحاجة إلى إزالة الصمام بالكامل من الأنابيب. يُفضل استخدامه في الأنظمة التي تتطلب صيانة دورية متكررة، مثل مصانع تجهيز الأغذية ومصانع الكيماويات الدقيقة.

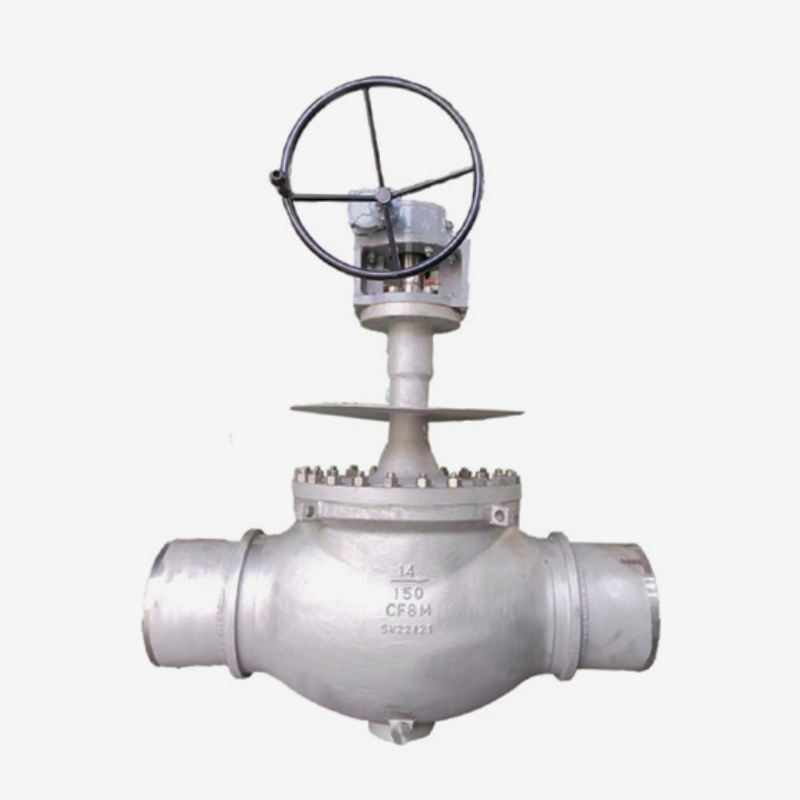

صمام كروي ذو مدخل علوي

يمكن إتمام الصيانة من أعلى الصمام دون فصل الحواف، وهو ما يستخدم على نطاق واسع لتطبيقات خطوط الأنابيب تحت الأرض ومحطات الغاز الطبيعي.

3. اختيار مواد الهيكل والتشطيبات

يُعد توافق المواد مع وسائط المعالجة أمرًا بالغ الأهمية لمنع التآكل والتآكل والتسرب.

الفولاذ الكربوني WCB: مناسب للبخار ذي درجة الحرارة العالية والزيوت العامة والمياه الصناعية غير المسببة للتآكل؛ ويستخدم على نطاق واسع في صناعات الطاقة والحرارة.

الفولاذ المقاوم للصدأ SS304 / SS316: للماء والأحماض الضعيفة والقلوية والوسائط الكيميائية الشائعة.

الفولاذ السبائكي: لظروف العمل ذات درجات الحرارة العالية والضغط العالي وظروف العمل التي تحتوي على الهيدروجين.

الفولاذ المقاوم للصدأ المزدوج: مناسب لمياه البحر، والمحاليل الملحية، والبيئات شديدة التآكل.

4. مادة المقعد والختم

تحدد مادة منع التسرب درجة الإحكام ونطاق درجة حرارة التشغيل:

PTFE / RPTFE: مقاومة كيميائية ممتازة، للوسط الذي تقل درجة حرارته عن 200 درجة مئوية، وسط تنظيف صناعي عام.

النايلون، بيك: مقاومة أعلى للتآكل، مناسب للوسائط التي تحتوي على جزيئات صلبة صغيرة.

مقعد معدني إلى معدني: لخدمة السوائل والبخار ذات درجة الحرارة العالية والضغط العالي والسرعة العالية، قادر على تحقيق إغلاق محكم بختم معدني صلب.

5. نوع وصلة النهاية

اختر طريقة التوصيل بناءً على التركيب والصيانة ودرجة الضغط:

وصلة ذات حواف: سهولة الفك، إحكام إغلاق مستقر؛ شائعة في خطوط الأنابيب الصناعية ذات الحجم الكبير والضغط العالي.

وصلة ملولبة: صمامات صغيرة الحجم بشكل أساسي لخطوط الأنابيب المساعدة ذات الضغط المنخفض.

وصلة اللحام التناكبي / وصلة اللحام المقبسية: مثالية للضغط العالي ودرجة الحرارة العالية والوسائط الخطرة، مع انعدام خطر التسرب.

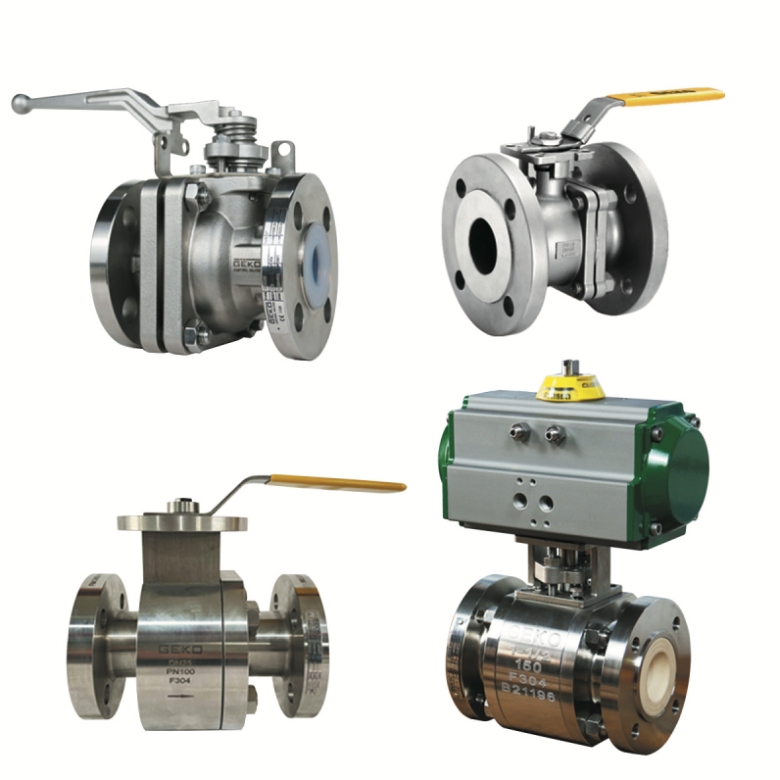

6. اختيار المشغل

يعتمد التشغيل اليدوي أو التحكم الآلي على تصميم النظام:

صمام كروي يدوي (مشغل بمقبض/تروس): بسيط، منخفض التكلفة، يستخدم لتشغيل المفاتيح العرضية.

صمام كروي هوائي: يتميز بسرعة التبديل، ومقاومة الانفجار اختيارية، وهو الخيار الأكثر شيوعًا للعمليات الصناعية الآلية.

صمام كروي كهربائي: مناسب للمواقع التي لا تحتوي على هواء مضغوط، ومريح للتحكم عن بعد بواسطة إشارة PLC.

مشغل هيدروليكي: لصمامات كروية شديدة التحمل ذات قطر كبير للغاية وعزم دوران عالٍ.

7. مرجع سيناريو التطبيق الرئيسي

خط أنابيب مساعد لمحطة توليد الطاقة: صمام كروي من الفولاذ الكربوني مثبت على محور، وصلة شفة، خيار مقعد معدني للوسائط ذات درجة الحرارة العالية

صناعة معالجة المياه: صمام كروي عائم من الفولاذ المقاوم للصدأ، مقعد ناعم من مادة PTFE

خط أنابيب نقل الغاز الطبيعي: صمام كروي محوري بتصميم مضاد للكهرباء الساكنة وآمن من الحرائق

وسط كيميائي أكّال: صمام كروي من الفولاذ المقاوم للصدأ SS316 أو الفولاذ المزدوج مع مقاعد لينة مقاومة للتآكل

صناعة الأغذية والمشروبات: صمام كروي صحي من الفولاذ المقاوم للصدأ مع وصلة مشبك

8. ميزات أمان إضافية مهمة

في ظروف العمل الصناعية الخطرة، ينبغي مراعاة التكوينات الإضافية:

تصميم مقاوم للحريق: يمنع التسرب على نطاق واسع في حالة ذوبان مانع التسرب أثناء حادث حريق

جهاز مضاد للكهرباء الساكنة: يُفرغ الشحنات الكهربائية الساكنة، ويتجنب خطر الانفجار في المواد القابلة للاشتعال

ساق مقاومة للانفجار: تمنع خروج الساق تحت الضغط الداخلي

جهاز القفل: قفل الوضع المفتوح / قفل الوضع المغلق لتجنب التشغيل الخاطئ

خاتمة

إن اختيار صمام كروي صناعي مناسب لا يقتصر على مطابقة حجم الأنبوب وتصنيف الضغط فحسب، بل يتطلب من المهندسين تقييمًا شاملاً لوسط التشغيل، ودرجة الحرارة، والضغط، والتصميم الهيكلي، والمواد، وطرق التوصيل، وأنماط التشغيل. سيؤدي الاختيار غير المناسب إلى تسرب داخلي، وتعطل التشغيل، وتلف سريع للمانع، وحاجة متكررة للصيانة.

تُقدّم شركة GEKO مجموعةً كاملةً من صمامات الكرة العائمة، وصمامات الكرة المثبتة على محور، وصمامات الكرة ثلاثية القطع، بتشكيلات مواد متنوعة لتلبية الاحتياجات الخاصة لمحطات توليد الطاقة، والبتروكيماويات، ومعالجة المياه، والتدفئة، وصناعات الغاز الطبيعي. تواصلوا مع فريقنا الفني للحصول على دعم احترافي في اختيار صمامات الكرة لمشاريعكم الصناعية.
