تُعدّ صمامات الكرة من المكونات الأساسية للتحكم في السوائل في أنظمة الأنابيب الصناعية، وتُستخدم على نطاق واسع لعزل السوائل، وتنظيم التدفق، وحماية خطوط الأنابيب في مختلف الصناعات الثقيلة. وبخلاف صمامات الاستخدام المدني العامة، تتطلب صمامات الكرة الصناعية التكيف مع ظروف تشغيل معقدة، مثل الضغط العالي، ودرجات الحرارة القصوى، والوسائط المسببة للتآكل، ودورات التشغيل المتكررة. إن اختيار صمام كرة صناعي غير مناسب سيؤدي بسهولة إلى التسرب، والانسداد، وتلف مانع التسرب، والحاجة إلى صيانة متكررة للمعدات، مما يؤثر سلبًا على كفاءة الإنتاج وسلامة خطوط الأنابيب. يشرح هذا الدليل المتخصص بشكل منهجي مجموعة كاملة من طرق اختيار صمامات الكرة الصناعية ومعايير التقييم الرئيسية، مما يساعد المهندسين وفرق المشتريات على اختيار صمام الكرة الأنسب بدقة لمختلف التطبيقات الصناعية.
1. تأكيد معايير ظروف العمل الصناعية (أساس اختيار النواة)
يجب أن تستند جميع اختيارات صمامات الكرة الصناعية إلى معايير تشغيل خط الأنابيب الفعلية. ويُعدّ التحقق الواضح والدقيق من حالة خط الأنابيب شرطاً أساسياً لتجنب أخطاء الاختيار.
1.1 خصائص الوسط
تُحدد أنواع السوائل المختلفة مادة جسم الصمام ونوع مانع التسرب وتكوينه الهيكلي. يمكن استخدام صمامات كروية تقليدية ذات مانع تسرب مرن مع السوائل النظيفة كالماء والهواء والغاز الطبيعي، نظرًا لانخفاض تكلفتها وانعدام التسرب. أما بالنسبة للسوائل المسببة للتآكل، كالأحماض والقلويات والمذيبات الكيميائية، فيُفضل استخدام صمامات كروية مصنوعة من سبائك مقاومة للتآكل أو مبطنة. وبالنسبة للسوائل الكاشطة كالطين ورماد الفحم والمخاليط الحبيبية، يجب اختيار صمامات كروية صلبة مقاومة للتآكل لمنع تلف أسطح مانع التسرب نتيجة الاحتكاك السريع.
1.2 ضغط التشغيل ودرجة الحرارة
تتطلب خطوط الأنابيب الصناعية معايير صارمة فيما يتعلق بتصنيف الضغط ودرجة الحرارة. يمكن استخدام صمامات كروية قياسية الضغط في الأنظمة الصناعية التقليدية ذات الضغط المنخفض والمتوسط. أما في التطبيقات الصناعية الشاقة، مثل نقل النفط والغاز، ومحطات الطاقة الحرارية، وصناعات البتروكيماويات، فتُستخدم صمامات كروية صناعية عالية الضغط ذات مقاومة ضغط ثابتة. وفيما يخص درجة الحرارة، تُستخدم مواد مانعة للتسرب مرنة من البوليمر في الوسائط ذات درجة الحرارة العادية؛ بينما تتطلب أنظمة البخار والزيت الساخن ذات درجة الحرارة العالية صمامات كروية ذات مقاعد معدنية مقاومة للحرارة العالية؛ أما البيئات الصناعية ذات درجات الحرارة المنخفضة للغاية، مثل الغاز المسال، فتحتاج إلى صمامات كروية متخصصة في التبريد العميق لضمان أداء مانع للتسرب مستقر في ظروف البرودة الشديدة.
2. اختيار هيكل صمام الكرة وفقًا للسيناريوهات الصناعية
تتوافق التصاميم الهيكلية المختلفة لصمامات الكرة مع سيناريوهات التطبيق الصناعي الحصرية، ويحدد التوافق الهيكلي بشكل مباشر عمر الخدمة والاستقرار التشغيلي للصمام.
2.1 الهيكل العائم مقابل الهيكل المثبت على محور ارتكاز

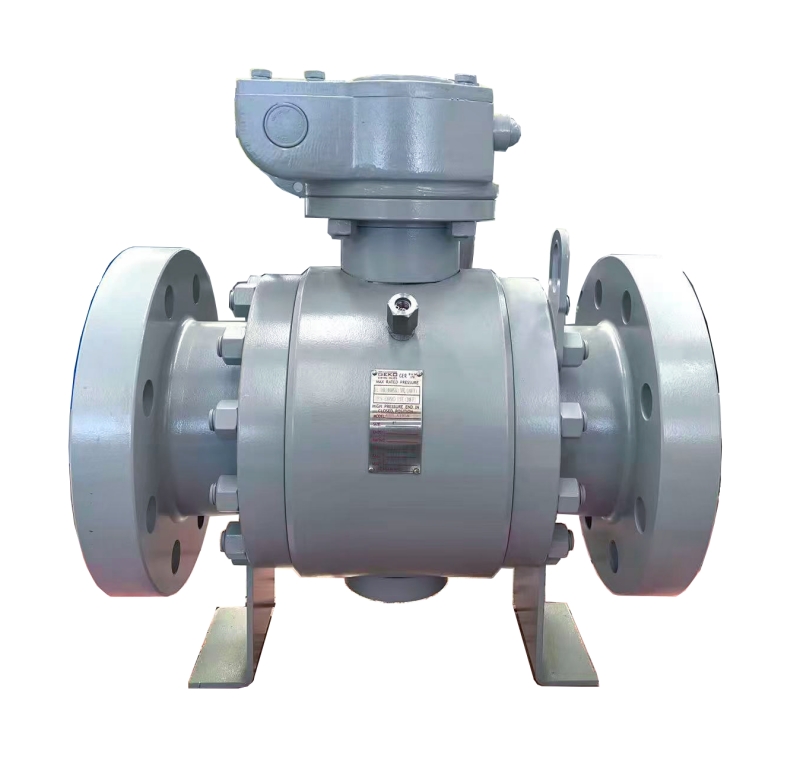

صمامات كروية عائمة تتميز ببنية بسيطة وأداء فعال من حيث التكلفة، وهي مناسبة لخطوط الأنابيب الصناعية العامة ذات القطر الصغير والضغط المنخفض والمتوسط مثل معالجة المياه وأنظمة التدفئة والتهوية وتكييف الهواء والصناعات الكيميائية الخفيفة. صمامات كروية مثبتة على محور دوران تعتمد هذه الأنابيب تصميم دعم المحور الثابت، والذي يمكنه تحمل الضغط العالي وأحمال التبديل المتكررة، وهي النوع الهيكلي المفضل لخطوط الأنابيب الصناعية الثقيلة ذات القطر الكبير والضغط العالي مثل أنظمة نقل النفط والغاز لمسافات طويلة وأنظمة تكرير البتروكيماويات.
2.2 تصميم المنفذ الكامل مقابل تصميم المنفذ المخفّض
صمامات كروية كاملة الفتحة تتميز هذه الأنابيب بقطر داخلي ثابت مع خط الأنابيب، ومقاومة تدفق منخفضة للغاية، وانعدام فقدان التدفق، كما أنها تدعم عملية تنظيف الأنابيب باستخدام مكشطة الأنابيب. وهي مناسبة لخطوط الأنابيب الصناعية الرئيسية ذات متطلبات التدفق العالي والصيانة الدورية. صمامات كروية ذات منفذ مخفض تتميز بخفة وزنها وانخفاض تكلفتها، مما يلبي احتياجات العزل الأساسية لخطوط الأنابيب الصناعية المساعدة، وتستخدم على نطاق واسع في أنظمة التحكم في السوائل الصناعية غير الحرجة.
2.3 بنية الجسم المنقسمة المتكاملة
تتميز صمامات الكرة ذات القطعة الواحدة بصغر حجمها واقتصاديتها، مما يجعلها مناسبة لخطوط الأنابيب الصناعية المساعدة البسيطة. أما صمامات الكرة ذات القطعتين، فهي سهلة الفك والصيانة، وتناسب معظم ظروف العمل الصناعية القياسية. في حين يمكن فك قلب صمام الكرة ذي الثلاث قطع دون إزالة جسم الصمام من خط الأنابيب، مما يجعلها أكثر ملاءمة لخطوط الأنابيب الصناعية التي تتطلب صيانة دورية وإنتاجًا متواصلًا.
3. اختيار نظام منع التسرب لظروف العمل الصناعية
يُعد نظام منع التسرب المكون الأساسي الذي يحدد إحكام صمامات الكرة الصناعية ومتانتها. وتنقسم التطبيقات الصناعية إلى نوعين رئيسيين: نظام منع التسرب المرن ونظام منع التسرب المعدني الصلب.
تستخدم صمامات الكرة ذات المقعد الناعم مواد مركبة من البوليمر ومادة PTFE، مما يحقق منع التسرب تمامًا، وهي قابلة للتطبيق على الوسائط الصناعية النظيفة وغير الكاشطة وذات درجة الحرارة العادية. صمامات كروية ذات مقعد معدني تعتمد هذه التقنية على منع التسرب الصلب بين المعدن والمعدن، مع مقاومة عالية لدرجات الحرارة والضغط والتآكل، مما يحل مشكلة فشل موانع التسرب اللينة في البيئات الصناعية القاسية مثل درجات الحرارة العالية والضغط العالي والتنظيف بالطين، وهي الخيار الأساسي لظروف العمل الصناعية القاسية.
4. إنهاء مطابقة وضع الاتصال
يضمن الاختيار المعقول لطرق التوصيل تركيبًا مستقرًا وصيانة مريحة للصمامات الصناعية:
صمامات كروية ذات حوافوصلة صناعية قياسية، سهلة التركيب والفك والصيانة، مناسبة لخطوط الأنابيب الرئيسية الصناعية متوسطة وكبيرة القطر.
صمامات كروية ملولبة: هيكل مضغوط، مناسب لأنظمة الأنابيب المساعدة الصناعية ذات القطر الصغير والضغط المنخفض.
صمامات كروية ملحومة طرفيًا: وصلة محكمة الإغلاق وعالية القوة، لا يوجد خطر تسرب، مناسبة لخطوط الأنابيب الصناعية ذات الضغط العالي ودرجة الحرارة العالية والتشغيل المستمر طويل الأمد.
5. اختيار التشغيل اليدوي أو الآلي

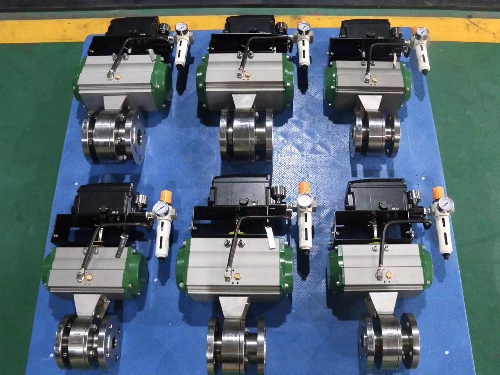

يتم اختيار طريقة التشغيل المناسبة وفقًا لمستوى الأتمتة الصناعية وتواتر تشغيل نظام الأنابيب. تُعد صمامات الكرة اليدوية مناسبة للتشغيل منخفض التردد والسيناريوهات الصناعية التي تتطلب تحكمًا يدويًا بسيطًا. أما بالنسبة لخطوط الإنتاج الصناعية الذكية الحديثة، صمامات كروية تعمل بالهواء المضغوط و صمامات كروية تعمل بالكهرباء تم تصميمها لتحقيق التحكم عن بعد، والتحويل التلقائي، وتنظيم التدفق، ومطابقة أنظمة التحكم الصناعية PLC و SCADA لتلبية احتياجات الإنتاج غير المأهول.
6. أخطاء شائعة في اختيار المنتجات الصناعية يجب تجنبها
يتم اختيار الصمامات فقط حسب حجم القطر، مع تجاهل تصنيف درجة حرارة الضغط وقابلية التكيف مع الوسط.
يؤدي استخدام صمامات ذات مانع تسرب ناعم في ظروف العمل الصناعية ذات درجات الحرارة العالية والظروف الكاشطة إلى شيخوخة سريعة لمانع التسرب وحدوث تسرب.
يؤدي اختيار الصمامات عالية المواصفات والثقيلة بشكل أعمى إلى هدر التكاليف في السيناريوهات الصناعية العامة.
عزم دوران المشغل غير المتطابق، مما يؤدي إلى تعطل الصمامات وعدم اكتمال عملية التبديل في خطوط الأنابيب الصناعية ذات الضغط العالي.
7. حلول صمامات كروية صناعية احترافية من شركة GEKO Valve

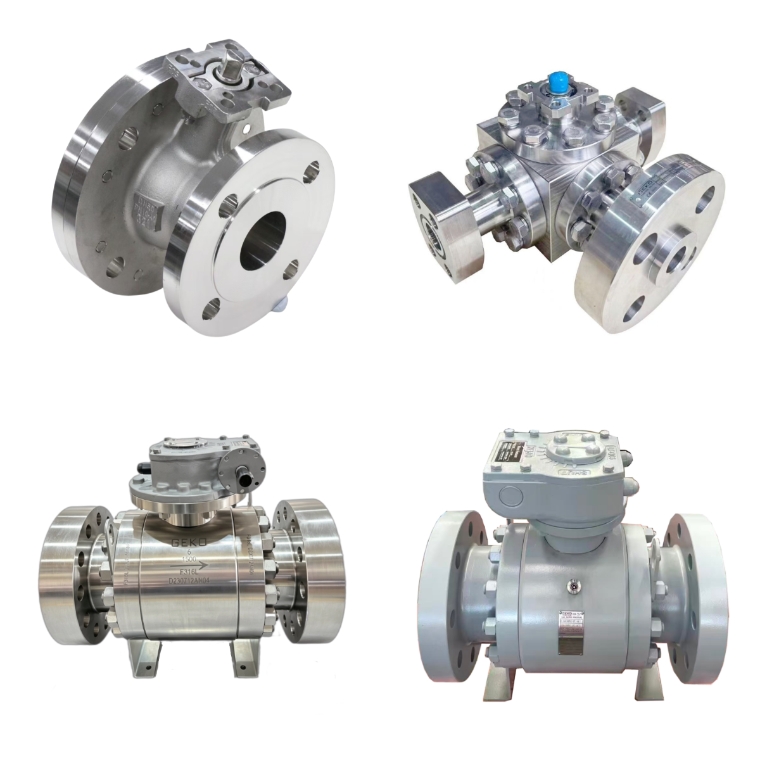

تُركز شركة GEKO Valve على البحث والتطوير وتصنيع صمامات كروية صناعية عالية الجودة، مُقدمةً حلولاً مُخصصة ومتكاملة لتلبية احتياجات التطبيقات الصناعية المتنوعة. تشمل منتجاتنا صمامات كروية عائمة ومثبتة على محاور، وصمامات كروية كاملة الفتح ومُخفضة الفتح، وصمامات كروية ذات مانع تسرب مرن وأخرى ذات مقعد معدني، بالإضافة إلى أنواع مختلفة من الوصلات ذات الحواف والوصلات الملولبة والملحومة. ندعم أنظمة التشغيل اليدوية والهوائية والكهربائية الآلية، مما يُتيح لنا التكيف التام مع مجالات معالجة المياه، والصناعات الكيميائية والبتروكيميائية، والنفط والغاز، والطاقة، وغيرها من المجالات الصناعية. تتوافق جميع صماماتنا الكروية الصناعية مع المعايير الدولية، وتتميز بأداء مستقر، وقدرة عالية على التكيف مع ظروف التشغيل المختلفة، وانخفاض معدل الصيانة، مما يضمن تحكمًا موثوقًا في السوائل لمشاريع خطوط الأنابيب الصناعية العالمية.
9 كلمات مفتاحية أساسية لتحسين محركات البحثصمام كروي صناعي، صمام كروي شديد التحمل، صمام كروي عالي الضغط، صمام عزل صناعي، صمام كروي صناعي آلي، صمام كروي صناعي ثلاثي القطع، صمام كروي صناعي بمقعد معدني، صمام كروي صناعي كامل الفتحة، صمام كروي صناعي مقاوم للتآكل
