ما هو صمام الفراشة وكيف يعمل؟ دليل شامل
صمام الفراشة هو جهاز عالي الكفاءة للتحكم في التدفق بربع دورة، ويُستخدم على نطاق واسع في أنظمة الأنابيب التجارية والصناعية. يتميز صمام الفراشة بصغر حجمه، وخفة وزنه، وسرعة تشغيله، ومزاياه الموفرة للتكاليف، ويختلف اختلافًا كبيرًا عن صمامات الكرة، وصمامات البوابة، والصمامات الكروية من حيث التصميم الهيكلي ومبدأ العمل. وهو النوع المفضل لعزل التدفق، والتحكم فيه، وتنظيمه في خطوط الأنابيب ذات الأقطار الكبيرة. ولمساعدة المهندسين والمشترين على استخدام هذا الصمام بدقة في مختلف المشاريع، يشرح هذا الدليل تعريف صمام الفراشة، وبنيته الداخلية، ومبدأ تشغيله، وأنواع قلبه، وخصائصه الصناعية شرحًا وافيًا.
1. ما هو صمام الفراشة؟

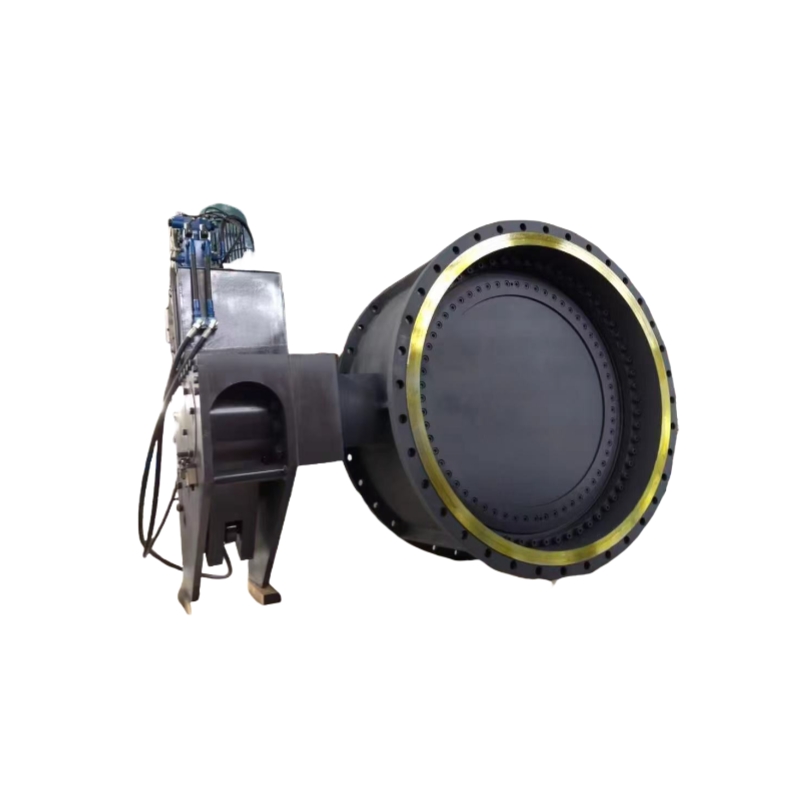

صمام الفراشة هو صمام دوار يستخدم قرصًا للتحكم في تدفق السوائل. تتكون مكوناته الأساسية من جسم الصمام، وساق الصمام المركزي، وقرص الفراشة، ومقعد الإحكام. بالمقارنة مع الصمامات الصناعية التقليدية، يتميز صمام الفراشة بقصر المسافة بين وجهي الصمام، وخفة الوزن، وصغر مساحة التركيب، مما يجعله مثاليًا لأنظمة خطوط الأنابيب ذات الأقطار الكبيرة حيث تكون صمامات الكرة وصمامات البوابة ضخمة ومكلفة.
صُممت صمامات الفراشة الصناعية للتعامل مع السوائل والغازات والسوائل منخفضة اللزوجة، وتُستخدم على نطاق واسع في معالجة المياه، وأنظمة التدفئة والتهوية وتكييف الهواء، وأنظمة مكافحة الحرائق، والصناعات الكيميائية، والطاقة، والهندسة البلدية. وتتيح هذه الصمامات إمكانية الفتح الكامل والإغلاق الكامل والتحكم الجزئي في التدفق، مع مراعاة وظائف العزل والتنظيم.
2. البنية الأساسية لصمام الفراشة
يعتمد التشغيل المستقر لصمام الفراشة على نظام هيكلي متطابق بدقة. وفيما يلي المكونات الرئيسية ووظائفها:
جسم الصمام: غلاف رئيسي يتحمل الضغط، متوفر بمواد من الحديد الزهر، والحديد المطاوع، والفولاذ الكربوني، والفولاذ المقاوم للصدأ، ويدعم حمل ضغط خط الأنابيب الكلي.
ساق الصمامعمود نقل الحركة الذي يربط المشغل وقرص الفراشة، ويقوم بتوصيل عزم الدوران الدوراني لدفع القرص للدوران.
قرص الفراشة: المكون الأساسي للتحكم في التدفق، يدور 90 درجة لسد أو فتح ممر السائل؛ تصميم القرص الانسيابي يقلل بشكل فعال من مقاومة التدفق.
مقعد مانع للتسرب: مثبتة على الجدار الداخلي لجسم الصمام، بما في ذلك أنواع الختم المطاطي الناعم والختم المعدني الصلب، وهي مسؤولة عن الإغلاق المحكم لخط الأنابيب.
جهاز التشغيل: بما في ذلك المشغلات اليدوية، والتروس، والهوائية، والكهربائية، المستخدمة للتحكم في تبديل الصمامات وضبطها.
3. كيف يعمل صمام الفراشة؟ (مبدأ العمل)
يعتمد مبدأ تشغيل صمام الفراشة على حركة دورانية ربع دورة بزاوية 90 درجة، بمنطق عمل بسيط وفعال:
عندما يتلقى الصمام إشارة فتح، يقوم المشغل بتحريك ساق الصمام وقرص الفراشة للدوران 90 درجة أفقيًا. في هذه الحالة، يكون القرص موازيًا لاتجاه تدفق السائل، ويشكل خط الأنابيب ممرًا مفتوحًا بالكامل بأقل مقاومة للتدفق.
عند إغلاق الصمام، يدور القرص 90 درجة أخرى ليصبح عموديًا على اتجاه السائل. يتطابق سطح القرص تمامًا مع مقعد الإحكام، مما يؤدي إلى سد ممر السائل بالكامل وتحقيق عزل خط الأنابيب وإغلاق محكم.
بالإضافة إلى الفتح والإغلاق الكاملين، يمكن أن يبقى قرص الفراشة عند أي زاوية متوسطة بين 0 درجة و90 درجة، مما يحقق تحكمًا دقيقًا في التدفق وتنظيم الضغط، الأمر الذي يجعل صمامات الفراشة متفوقة على صمامات البوابة في أداء التحكم في التدفق.
4. الأنواع الرئيسية لصمامات الفراشة حسب التركيب والختم
وفقًا لشكل الختم والتصميم الهيكلي، تنقسم صمامات الفراشة الصناعية إلى فئتين أساسيتين، تتكيفان مع ظروف العمل المختلفة:
4.1 صمام فراشة ذو مقعد ناعم
تستخدم صمامات الفراشة ذات المقعد المرن مواد مطاطية مرنة مثل EPDM وNBR وViton كمكونات مانعة للتسرب. وتعتمد هذه الصمامات على التشوه المرن للمطاط لتحقيق إحكام تام ومنع التسرب. وبفضل تكلفتها المنخفضة وأدائها الممتاز في منع التسرب، فهي مناسبة للماء والهواء في درجات الحرارة العادية، بالإضافة إلى الوسائط التقليدية غير المسببة للتآكل، وتُستخدم على نطاق واسع في أنظمة إمداد المياه البلدية، وأنظمة التدفئة والتهوية وتكييف الهواء، وأنظمة مكافحة الحرائق.
4.2 صمام فراشة ذو مقعد معدني
تعتمد صمامات الفراشة ذات المقعد المعدني على بنية إحكام صلبة معدنية، مع معالجة سطحية صلبة من سبيكة معدنية على القرص والمقعد. تتميز هذه الصمامات بمقاومة عالية للحرارة والضغط والتآكل، مما يجعلها قادرة على العمل في بيئات ذات درجات حرارة عالية، مثل البخار وغازات الاحتراق والوسائط الصناعية المسببة للتآكل. تُعد هذه الصمامات الخيار الأمثل للاستخدامات الصناعية الشاقة في الظروف القاسية.
4.3 صمام الفراشة ذو الرقاقة مقابل صمام الفراشة ذو العروة
صمام فراشة رقائقي: يتم تثبيته بين شفتي أنبوبين، جسم رقيق للغاية، موفر للمساحة، مناسب لسيناريوهات التركيب المدمجة.
صمام فراشة لوغي: مزودة بعروات ملولبة على كلا الجانبين، وتركيب ثابت مثبت بمسامير، تدعم صيانة وتفكيك خطوط الأنابيب أحادية الطرف، مما يجعلها ملائمة لإصلاح خطوط الأنابيب الصناعية.
5. تشغيل صمام الفراشة يدويًا مقابل تشغيله آليًا
تدعم صمامات الفراشة أوضاع تشغيل متنوعة لتلبية احتياجات التردد التشغيلي والأتمتة المختلفة:
صمام فراشة يدوي: مزود بذراع تشغيل أو تروس، مناسب للتشغيل اليدوي في الموقع بتردد منخفض، اقتصادي وسهل الصيانة.

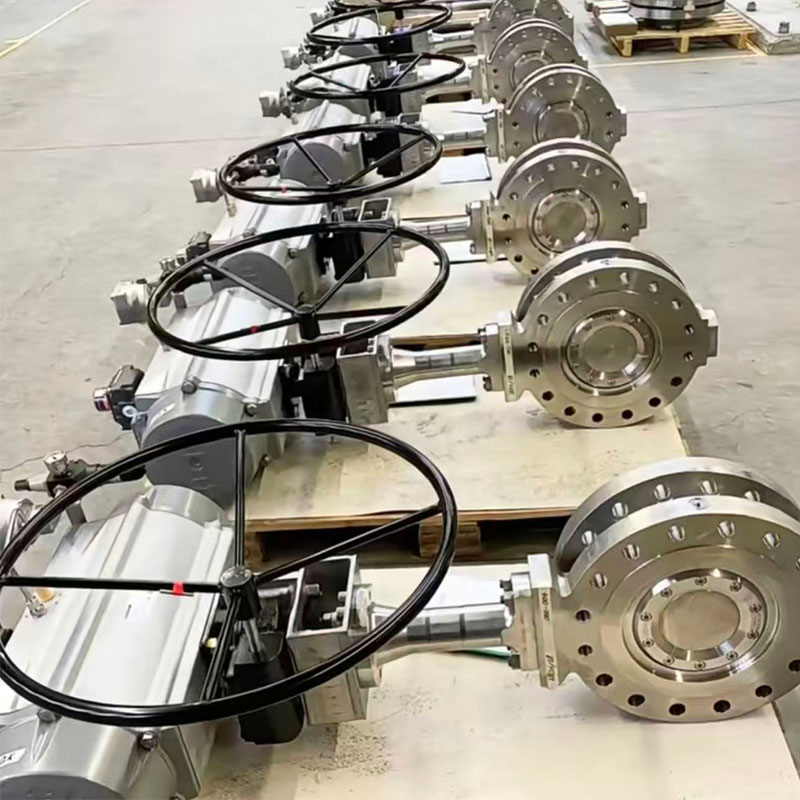

صمام الفراشة الهوائي: يعمل بضغط الهواء، وسرعة تبديل عالية، مع أداء ممتاز في مقاومة الانفجار، ومناسب للبيئات الصناعية الخطرة.
صمام فراشة كهربائي: يتم تشغيلها بواسطة مشغل كهربائي، وتدعم التحكم عن بعد، وتغذية الإشارة الراجعة، والتنظيم النسبي، بما يتوافق مع أنظمة التحكم الذكية في خطوط الأنابيب.
6. المزايا الرئيسية لصمامات الفراشة
صغير الحجم وخفيف الوزن للغاية، مما يوفر مساحة التركيب وتكاليف الهندسة
عملية سريعة بزاوية 90 درجة ربع دورة، مما يحسن كفاءة استجابة خط الأنابيب
مناسب لأنظمة خطوط الأنابيب ذات الأقطار الكبيرة بتكلفة إجمالية منخفضة
وظيفتان مزدوجتان للعزل والتحكم في التدفق
هيكل بسيط، أجزاء قليلة قابلة للتآكل، وتكلفة صيانة منخفضة
7. التطبيقات الصناعية لصمامات الفراشة
تُستخدم صمامات الفراشة على نطاق واسع في سيناريوهات خطوط الأنابيب ذات الضغط المنخفض إلى المتوسط والتدفق الكبير، بما في ذلك معالجة المياه البلدية، وأنظمة التبريد HVAC، وأنظمة خطوط أنابيب مكافحة الحرائق، ونقل السوائل الكيميائية، وأنظمة المياه المتداولة في محطات الطاقة، ومشاريع معالجة غازات العادم والمداخن لحماية البيئة.
8. حلول صمامات الفراشة عالية الجودة من GEKO Valve
تُقدّم شركة GEKO Valve مجموعةً متكاملةً من صمامات الفراشة الصناعية، بما في ذلك صمامات الفراشة من نوع الرقاقة والصمامات ذات العروة، ذات المقاعد المرنة والمعدنية، بالإضافة إلى صمامات الفراشة التي تعمل يدويًا أو بالهواء المضغوط أو بالكهرباء. تتميز منتجاتنا بتقنية الصب الدقيق وتصميم القرص الانسيابي، مما يضمن أداءً ثابتًا في منع التسرب، ومرونة في التشغيل، وقدرة عالية على التكيف مع ظروف التشغيل المختلفة. تتوافق جميع الصمامات مع المعايير الصناعية الدولية، مما يوفر حلولًا موثوقة للتحكم في السوائل ذات الأقطار الكبيرة لمشاريع خطوط الأنابيب البلدية والصناعية العالمية.
