صمامات كروية عائمة مقابل صمامات كروية مثبتة على محور: كيفية اختيار الصمام الكروي المناسب لنظامك

عند تحديد صمامات الكرة لأنظمة الأنابيب الصناعية، يُعدّ اختيار نوع صمام الكرة، سواءً كان عائمًا أو مثبتًا على محور، من أهم القرارات الهندسية. فرغم انتمائهما إلى فئة صمامات الكرة ربع الدورة، وقدرتهما على الإغلاق التام، إلا أن آليات دعم الكرة فيهما تُحدث اختلافات جوهرية في قدرة الضغط، ونطاق الأحجام، وعزم التشغيل، والعمر الافتراضي، والتكلفة الإجمالية للمشروع. تُصنّع شركة GEKO Valve كلا النوعين لقطاعات النفط والغاز، والبتروكيماويات، والطاقة، ومعالجة المياه، والصناعات التحويلية. إن فهم مبادئ عملهما الأساسية، ومزايا وعيوب كل منهما، يُساعد المهندسين على تجنب أعطال المواصفات الخاطئة، ويُقلل من نفقات الصيانة على المدى الطويل.

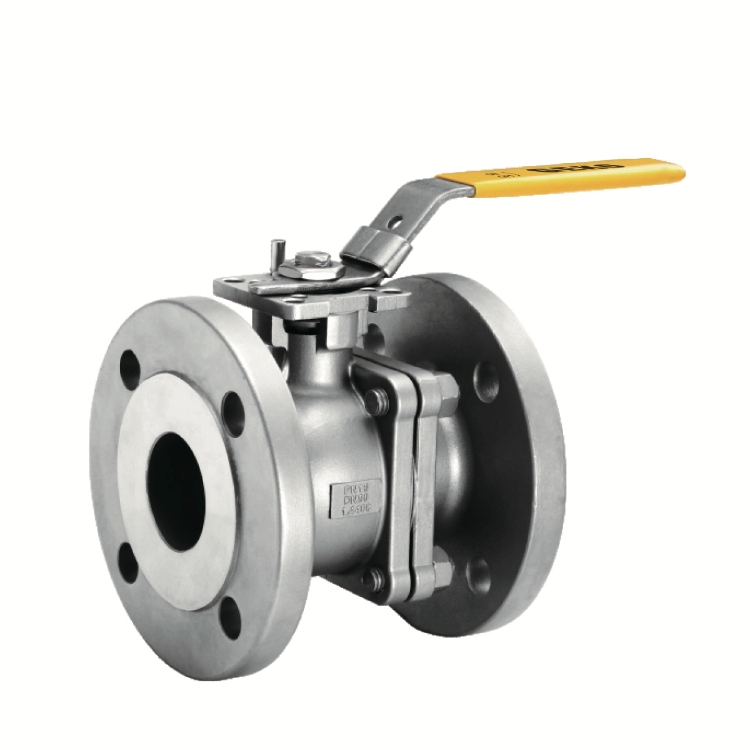

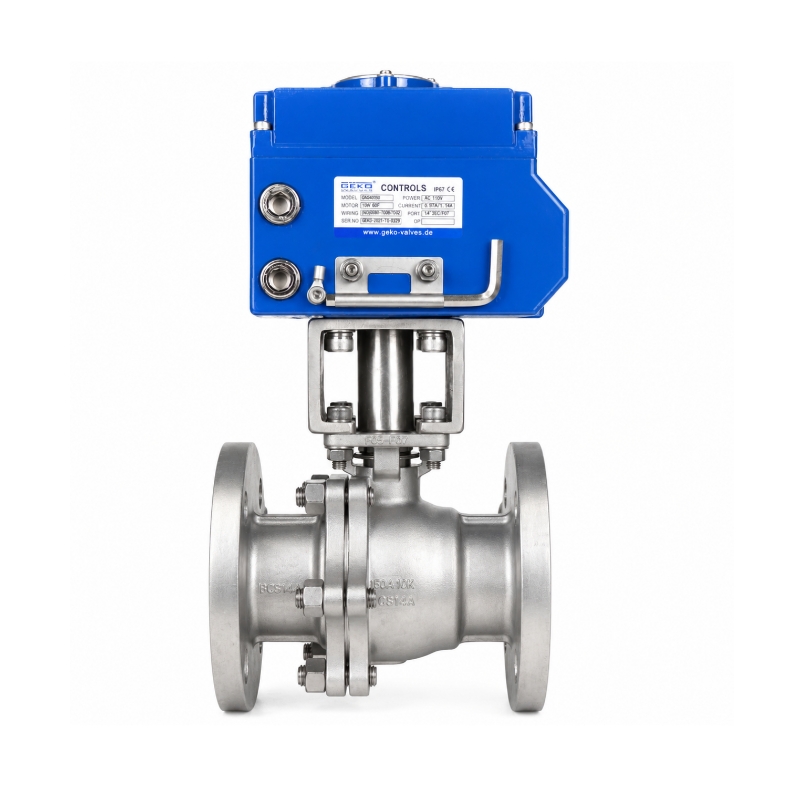

ما هو صمام الكرة العائم؟

في صمام الكرة العائم، لا تُقفل الكرة ميكانيكيًا من الأسفل، بل تُثبّت في مكانها فقط عن طريق ضغط حلقتين مانعتين للتسرب. عند إغلاق الصمام، يدفع ضغط الخط الكرة قليلًا باتجاه المقعد السفلي لتكوين مانع تسرب محكم مدعوم بالضغط.

• - تصميم داخلي بسيط بمكونات أقل
• - يتحسن أداء منع التسرب مع ارتفاع ضغط التشغيل ضمن النطاق المسموح به
• - فعال من حيث التكلفة للتطبيقات الصناعية العامة
• - يزداد عزم التشغيل بشكل ملحوظ تحت الضغط العالي؛ وقد يؤدي الضغط العالي إلى زيادة الحمل وتلف المقاعد اللينة.

نطاق الاستخدام النموذجي: أحجام صغيرة إلى متوسطة تصل إلى DN150 (6 بوصات)، فئات ضغط منخفضة إلى متوسطة (الفئة 150-300). تُستخدم على نطاق واسع في خطوط أنابيب المياه، ومعالجة المواد الكيميائية العامة، وخطوط أنابيب العمليات ذات الضغط المتوسط.

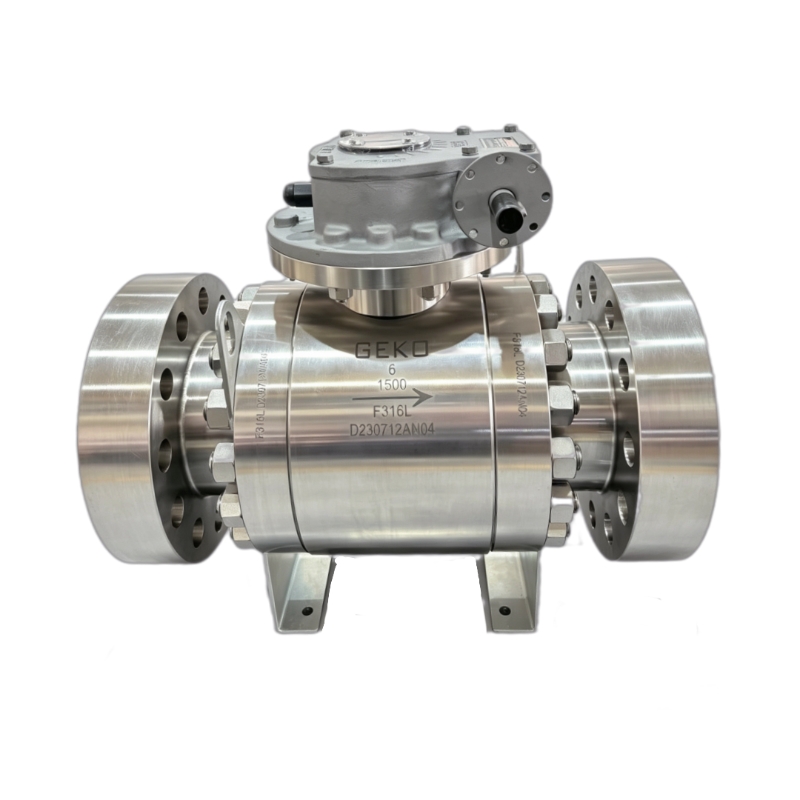

ما هو صمام الكرة المثبت على محور دوران؟

يتميز صمام الكرة المثبت على محور دوران بكرة مثبتة بواسطة ساق علوية وعمود محور دوران سفلي. لا يمكن للكرة أن تتحرك تحت ضغط السائل. يتم تحقيق الإحكام بواسطة حلقات مقعد زنبركية تضغط على سطح الكرة الثابت، بغض النظر عن ضغط الخط.

• - تتحمل محامل الكرات حمل الضغط عبر أعمدة الدوران بدلاً من مقاعد الصمامات
• - عزم دوران تشغيل منخفض وثابت حتى عند الضغط العالي، مما يجعله مناسبًا تمامًا للتشغيل الهوائي أو الكهربائي.
• - يعمل بكفاءة عالية في التطبيقات ذات الأقطار الكبيرة والضغط العالي؛ ويحمي المقاعد من الضغط الزائد
• - هيكل أكثر تعقيدًا، واستثمار أولي أعلى مقارنةً بالنوع العائم

نطاق الاستخدام النموذجي: خطوط أنابيب ذات أقطار كبيرة، وضغط عالٍ من الفئة 600 وما فوق، وتشغيل دوري متكرر. تشمل التطبيقات الرئيسية خطوط أنابيب نقل النفط والغاز، ووحدات التكرير، وأنظمة معالجة محطات الطاقة، وخدمات العزل الحرجة.

مقارنة أساسية: صمامات كروية عائمة مقابل صمامات كروية مثبتة على محور دوران

• - دعامة الكرة: عائمة - مدعومة فقط بالمقاعد؛ مثبتة على محور - مدعومة بالساق بالإضافة إلى عمود المحور السفلي
• مبدأ الإحكام: عائم - يدفع الضغط الكرة باتجاه المقعد الموجود في اتجاه التدفق؛ مثبت على محور - تتحرك المقاعد التي تعمل بنابض باتجاه الكرة الثابتة
• - الحجم الأمثل: عائم: من DN15 إلى DN150؛ مثبت على محور: DN50 وما فوق، حتى أحجام التجويف الكبيرة
• - قابلية التكيف مع الضغط: عائم: ضغط منخفض إلى متوسط؛ مثبت على محور: ضغط متوسط ​​إلى مرتفع وضغط شديد
• - عزم التشغيل: عائم: يزداد عزم الدوران مع الضغط؛ مثبت على محور: عزم دوران منخفض ومستقر
• - مدى ملاءمة التشغيل الآلي: عائم: ممكن عند ضغط متوسط؛ مثبت على محور: مفضل لأنظمة الضغط العالي الآلية
• - مستوى التكلفة: عائم: تكلفة شراء أقل؛ مثبت على محور: تكلفة أولية أعلى، تكلفة صيانة دورة حياة أقل

دليل الاختيار: متى تختار صمامات الكرة العائمة

اختر صمامات الكرة العائمة إذا كان مشروعك يطابق معظم الشروط التالية:

• - الحجم الاسمي ≤ DN150 (6 بوصة)
• - يبقى ضغط التشغيل ضمن فئة الضغط المنخفض إلى المتوسط ​​(الفئة 150-300)
• - وسائط معالجة للأغراض العامة: الماء، والمواد الكيميائية الخفيفة، والهواء المضغوط
• - التشغيل اليدوي أو الآلي تحت ضغط معتدل
• - يركز المشروع على تكلفة المكونات التنافسية مع متطلبات الموثوقية القياسية

دليل الاختيار: متى تختار صمامات الكرة المثبتة على محور دوران

حدد صمامات كروية مثبتة على محور دوران لهذه السيناريوهات التشغيلية الصعبة:

• - خطوط أنابيب ذات قطر كبير ≥ DN200
• - خدمة الضغط العالي: تصنيفات ضغط من الفئة 600 والفئة 900 وما فوق

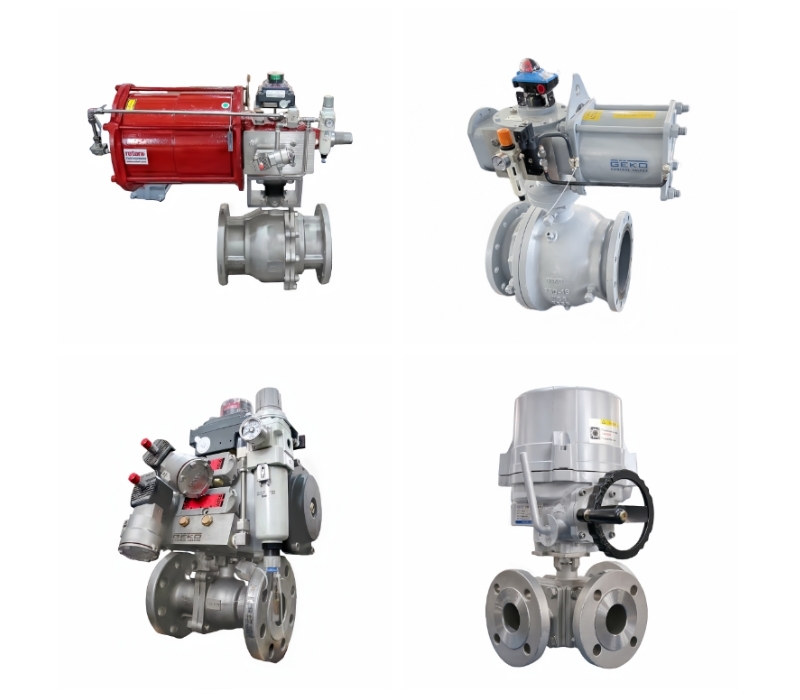

• - أنظمة التحكم الآلي التي تعمل بالهواء المضغوط أو الكهرباء
• - دورات فتح وإغلاق متكررة، وواجب عزل السلامة الحرج
• - نقل النفط والغاز، والتكرير، ومحطات توليد الطاقة، والعمليات الكيميائية الثقيلة
• - حيث يجب ألا يؤدي الضغط العالي إلى توليد عزم دوران تشغيل مفرط أو إتلاف مقاعد منع التسرب

أخطاء شائعة في عملية الاختيار يجب تجنبها

تنتج العديد من الأعطال الميدانية عن عدم توافق بنية صمام الكرة مع ظروف التشغيل الفعلية. فاستخدام صمام كرة عائم في خطوط ذات ضغط عالٍ وقطر كبير يُنتج عزم دوران زائد، مما قد يؤدي إلى انضغاط المقعد وخطر التسرب. ورغم أن الصمامات المثبتة على محور دوران يمكن استخدامها تقنيًا في خطوط ذات قطر صغير وضغط منخفض، إلا أنها تُضيف تكلفة إضافية غير ضرورية. لذا، يُنصح دائمًا بتقييم الحجم والضغط ومتطلبات التشغيل ونوع السائل قبل اختيار نوع الصمام النهائي.

خاتمة

لا يوجد تصميم "أفضل" بشكل مطلق بين صمامات الكرة العائمة وصمامات الكرة المثبتة على محور ارتكاز؛ فالاختيار الأمثل يعتمد كلياً على حجم خط الأنابيب، وضغط التشغيل، وطريقة التشغيل، وخصائص الوسط، وميزانية المشروع. توفر صمامات الكرة العائمة أداءً بسيطاً واقتصادياً لأنابيب الصناعات العامة صغيرة الحجم ومتوسطة الضغط. أما صمامات الكرة المثبتة على محور ارتكاز، فتتفوق في أنظمة العمليات الآلية ذات القطر الكبير والضغط العالي والحساسية، حيث توفر عزم دوران ثابتاً وعمراً تشغيلياً ممتداً. توفر شركة GEKO Valve صمامات الكرة العائمة والمثبتة على محور ارتكاز بفئات ضغط ومواد هيكل وخيارات تشغيل متنوعة لتلبية متطلبات المشاريع الصناعية المختلفة.
