صمام التحكم في مستوى الهواء بنسبة 100% (LCV) - صمام جيكو

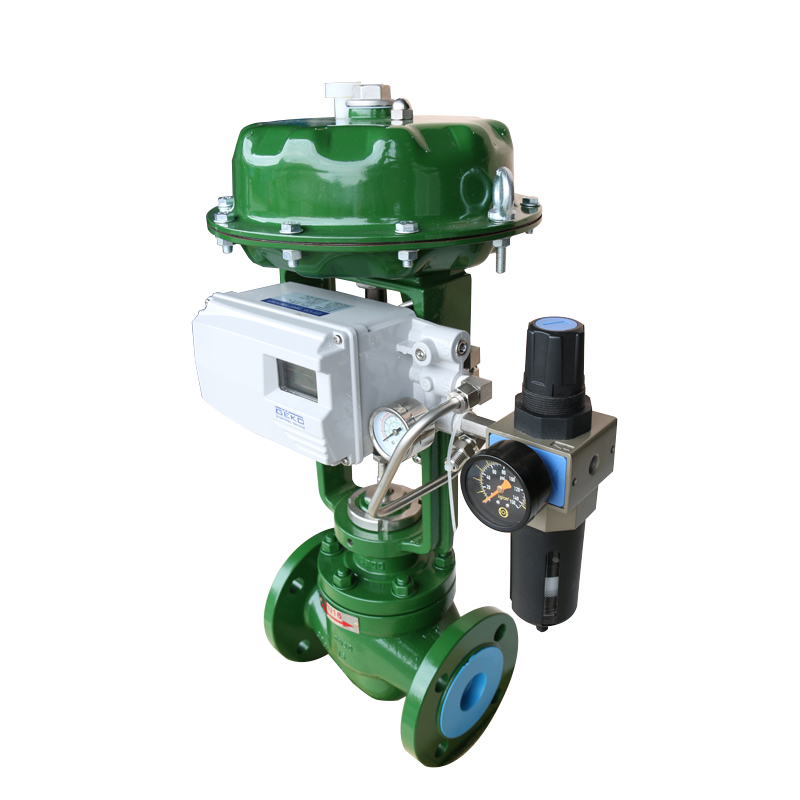

صمام التحكم في مستوى الهواء بنسبة 100% (LCV) صمام تحكم أوتوماتيكي بالغ الأهمية مصمم لضمان التشغيل الآمن والمستقر والفعال لأنظمة إزالة الهواء في المصانع ومحطات الطاقة. وباعتباره حلاً مصممًا خصيصًا من شركة GEKO Valve لإدارة مستوى الماء في أجهزة إزالة الهواء، يوفر هذا الصمام تحكمًا دقيقًا في مستوى الماء. تنظيم مستوى خطي كامل الشوط من 0 إلى 100%يُتيح هذا النظام إمكانية بدء تشغيل الوحدة وإيقافها، بالإضافة إلى ظروف التشغيل المتغيرة والكاملة. كما أنه يُعالج بفعالية المشكلات التشغيلية الشائعة، بما في ذلك تذبذب مستوى الماء في جهاز إزالة الهواء، وطفح الخزان، ونقص المياه، وتجويف مضخة مياه التغذية، مما يجعله مكونًا أساسيًا للتحكم الموثوق في مستوى النظام الحراري.

في أنظمة الدورة الحرارية لمحطات الطاقة، تعمل أجهزة إزالة الهواء على التخلص من الغازات المذابة المسببة للتآكل (الأكسجين وثاني أكسيد الكربون) من مياه تغذية الغلايات، مما يحمي الأنابيب والغلايات والمعدات الحرارية المساعدة من التآكل ويطيل العمر التشغيلي الإجمالي للنظام. مستوى الماء المستقر في جهاز إزالة الهواء يُعدّ صمام التحكم بمستوى الماء بنسبة 100% من GEKO Deaerator الضمانة الأساسية لتحقيق كفاءة مثالية في إزالة الهواء وسلامة النظام. يؤدي ارتفاع مستوى الماء بشكل مفرط إلى فيضان رأس جهاز إزالة الهواء، وتدهور أداء التبادل الحراري، وزيادة انتقال البخار؛ بينما يؤدي انخفاض مستوى الماء إلى عدم كفاية إمداد مياه التغذية، مما قد يتسبب في تجويف مضخة التغذية، وانخفاض حمل الوحدة، وإيقافات طارئة غير مخطط لها. صُمم هذا الصمام بتقنية تعديل التدفق الدقيق، وقدرة عالية على التكيف مع مختلف الظروف، وإمكانية الإغلاق التام دون أي تسريب، مما يُنشئ نظام تحكم موثوقًا به في مستوى الماء ضمن حلقة مغلقة، وهو مثالي للتشغيل المستمر على مدار الساعة وطوال أيام الأسبوع مع أحمال متغيرة للوحدات الحرارية الصناعية المتوسطة والكبيرة.

مزايا المنتج الأساسية

1. تحكم دقيق في مستوى الحركة الكاملة من 0 إلى 100% بدون نقاط عمياء

بخلاف صمامات التحكم في مستوى السوائل المجزأة التقليدية ذات نطاق التنظيم المحدود، يوفر جهاز إزالة الهواء GEKO LCV مستوى خطي حقيقي من 0 إلى 100% فتح كامل نظام تحكم دقيق وخالٍ من أي نقاط ضعف. يتكامل هذا الصمام بسلاسة مع أنظمة التحكم PID القياسية ذات الحلقة المغلقة، حيث يقوم بتعديل فتحه في الوقت الفعلي بناءً على إشارات مستوى الماء في جهاز إزالة الهواء، مما يحافظ على مستوى ماء ثابت ومستقر في جميع أوضاع التشغيل. سواءً أثناء بدء تشغيل الوحدة، أو التشغيل المستقر بحمل منخفض، أو التشغيل بحمل كامل، فإنه يقلل من تذبذب مستوى الماء، ويحافظ على أقصى كفاءة لتبادل الحرارة في جهاز إزالة الهواء، ويقضي على أعطال المعدات المتعلقة بالمستوى من مصدرها.

2. استقرار فائق في ظروف التشغيل ذات درجات الحرارة والضغط العاليين

صُمم صمام التحكم بمستوى GEKO هذا خصيصًا للعمل في ظروف مياه التغذية القاسية لأجهزة إزالة الهواء، والتي تتميز بارتفاع درجة الحرارة وتقلبات ضغط النظام ووجود شوائب دقيقة في الماء، مما يوفر متانة تشغيلية استثنائية. يعمل الصمام بثبات عند درجة حرارة تشغيلية تبلغ 130 درجة مئوية وضغط تشغيلي يبلغ 2.7 ميجا باسكال، مع ضغط إغلاق قوي يصل إلى 3.9 ميجا باسكال، مما يوفر هامش أمان كافيًا في حالات الضغط غير الطبيعية. يتميز جسم الصمام عالي المتانة والقادر على تحمل الضغط، بالإضافة إلى مكونات منع التسرب عالية الجودة المقاومة للحرارة والضغط، بمقاومتها الفعالة للتآكل طويل الأمد، والتغيرات الحرارية، والصدمات الناتجة عن الضغط. كما يمنع هذا الصمام أعطال الصمامات الشائعة مثل الانحشار والتشوه والتسرب الخارجي/الداخلي، مما يضمن تشغيلًا موثوقًا به على مدار الساعة طوال أيام الأسبوع لأنظمة الطاقة الحرارية.

3. تصميم التدفق الكبير للوحدات الحرارية واسعة النطاق

يضم تصميم كبير العيار 8 بوصات يتميز صمام التحكم في إزالة الهواء هذا، ذو القطر 8 بوصات، بقدرة تدفق عالية تصل إلى 820 متر مكعب/ساعة، ويعتمد على بنية قناة تدفق مُحسّنة ذات مقاومة منخفضة لزيادة كفاءة التدفق إلى أقصى حد. وهو يلبي تمامًا متطلبات كميات المياه المُضافة العالية لمحطات الطاقة الحرارية واسعة النطاق، ومحطات الطاقة الصناعية المملوكة، وأنظمة استعادة الحرارة المهدرة. وبفضل خصائص التدفق الخطية العالية، يضمن الصمام تعديلًا سلسًا ومستقرًا للتدفق أثناء تبديل الأحمال المتغيرة، مما يُساهم في استقرار دوران المياه في النظام الحراري، ويُحسّن استقرار تشغيل الوحدة وكفاءتها في استهلاك الطاقة.

4. إغلاق محكم عالي الأداء لتعزيز الحماية الأمنية

صُمم هذا الصمام خصيصًا لحماية نظام التعشيق عالي المستوى في أجهزة إزالة الهواء، حيث يوفر أداءً موثوقًا به في الإغلاق المحكم حتى ضغط 3.9 ميجا باسكال. عند حدوث ضغط زائد في النظام أو ارتفاع مفاجئ في مستوى الماء، يقوم الصمام بقطع تدفق مياه التغذية بسرعة وكفاءة، مانعًا بذلك فيضان جهاز إزالة الهواء، وتدفق المياه العكسي، وأعطال النظام الثانوية. كما يضمن تصميمه المحكم المانع للتسرب عدم حدوث أي تسرب داخلي أثناء وضع الاستعداد، مما يقلل من استهلاك الطاقة على المدى الطويل ويخفض من وتيرة الصيانة اليومية، وبالتالي يعزز بشكل كبير السلامة والموثوقية العامة لأنظمة إزالة الهواء الحرارية.

5. تصميم معياري يتميز بتوافق وقابلية تكيف ممتازة

يتميز صمام التحكم بمستوى إزالة الهواء من GEKO، المصمم وفقًا لمعيار الضغط الدولي من الفئة 300، بواجهة وأبعاد تركيب عالمية، مما يتيح استبدالًا سلسًا لجميع صمامات التحكم بمستوى إزالة الهواء المحلية والمستوردة الشائعة. كما يُسهّل هيكله المتكامل والوحداتي عملية التركيب والتفكيك والصيانة الدورية في الموقع، مما يجعله مناسبًا للغاية لمشاريع إنشاء محطات الطاقة الحرارية الجديدة ومشاريع تجديد وتحديث وحدات الطاقة القديمة.

مبدأ العمل ومنطق تطبيق النظام

يُركّب صمام التحكم بمستوى الماء بنسبة 100% في دائرة تغذية الماء لجهاز إزالة الهواء، ويعمل بنظام تحكم آلي ذكي ذي حلقة مغلقة. تراقب مستشعرات مستوى السائل عالية الدقة مستويات الماء في خزان جهاز إزالة الهواء باستمرار، وتنقل البيانات في الوقت الفعلي إلى نظام التحكم PLC. يعمل الصمام بشكل ديناميكي: حيث يفتح على نطاق أوسع لزيادة تدفق المكثفات ومياه التغذية عندما يكون مستوى الماء منخفضًا، ويغلق لتقليل التدفق عندما يرتفع مستوى الماء فوق الحد المُحدد مسبقًا. في حالات الأعطال الشديدة ذات المستوى العالي، يُغلق الصمام تمامًا لحماية النظام. يحافظ نظام التحكم المتواصل من 0 إلى 100% على مستوى الماء في جهاز إزالة الهواء ضمن نطاق التشغيل الأمثل، مما يضمن إزالة هواء مستقرة وعالية الكفاءة، وتبادلًا حراريًا فعالًا، وتوصيلًا سلسًا لمياه التغذية لنظام الدورة الحرارية بأكمله.

مجالات التطبيق الرئيسية

يُستخدم صمام التحكم في مستوى مزيل الهواء عالي الدقة من GEKO بنسبة 100% على نطاق واسع في الأنظمة الحرارية الصناعية التي تتطلب تنظيمًا مستقرًا ودقيقًا لمستوى مزيل الهواء، وتشمل سيناريوهات التطبيق النموذجية ما يلي:

• • أنظمة إزالة الهواء في محطات الطاقة الحرارية ومحطات الطاقة الحرارية
• • معدات إزالة الهواء لمحطات الطاقة الصناعية المملوكة ذاتيًا وأنظمة توليد الطاقة من الحرارة المهدرة
• • أنظمة التدفئة الحرارية للغلايات الصناعية في الصناعات الكيميائية والنسيجية والمعدنية
• • أنظمة إزالة الهواء في المحطات الحرارية واسعة النطاق للتدفئة المركزية وإمدادات المياه الساخنة

خاتمة

الجمع تنظيم دقيق لمستوى السائل ضمن نطاق كامل، ومقاومة عالية للحرارة والضغط، وتدفق كبير بكفاءة عالية، وأداء إغلاق محكم وآمن للغاية.يُعالج صمام التحكم بمستوى الماء بنسبة 100% من GEKO Deaerator (LCV) المشكلات الرئيسية المتمثلة في عدم استقرار مستوى الماء وانخفاض مستوى الأمان التشغيلي في أنظمة إزالة الهواء الصناعية. بفضل مواصفاته القياسية من الفئة 300، وقدرته الفائقة على التكيف مع مختلف الظروف، وأدائه المستقر على المدى الطويل، يُعدّ هذا الصمام الحل الأمثل للتحكم بمستوى الماء في معدات إزالة الهواء لمحطات الطاقة الحرارية المتوسطة والكبيرة. يوفر صمام GEKO Deaerator LCV تحكمًا دقيقًا في مستوى الماء، موفرًا للطاقة، قليل الصيانة، وعالي الموثوقية لجميع أنواع الأنظمة الحرارية الصناعية، مما يدعم التشغيل الآمن والمستقر طويل الأمد لوحدات توليد الطاقة.

المشاكل التشغيلية الشائعة والحلول المهنية

أثناء التشغيل طويل الأمد لصمامات التحكم في مستوى الهواء التقليدية في أنظمة الطاقة الحرارية لمحطات توليد الطاقة، غالبًا ما تتسبب التغيرات المتكررة في الأحمال، وتآكل المياه الناتج عن درجات الحرارة العالية، واهتزازات خطوط الأنابيب في حدوث أعطال تنظيمية متنوعة. فيما يلي أكثر المشاكل شيوعًا في الميدان، مع حلولها المُخصصة باستخدام صمام GEKO LCV ذي الشوط الكامل بنسبة 100%.

1. تذبذب مستوى الماء في جهاز إزالة الهواء

الظاهرة الإشكالية: تتميز صمامات التحكم المجزأة التقليدية بمناطق ميتة واضحة في تنظيم التدفق وضعف في الخطية. في ظل ظروف الحمل المتغيرة، يرتفع مستوى الماء وينخفض ​​بشكل متكرر، مما يتسبب في تذبذب مستمر في النظام، الأمر الذي يقلل من كفاءة إزالة الهواء ويؤدي إلى ضبط دقيق متكرر للنظام.

حلول جيكو: يعتمد هذا الصمام منحنى تدفق خطي مُحسَّن وتصميمًا دقيقًا للتحكم السلس في مستوى الماء من 0 إلى 100% دون أي نقاط عمياء. يستجيب الصمام بحساسية لتغيرات مستوى الماء الطفيفة، ويُحقق تعديلًا سلسًا للميل، مما يُزيل تمامًا تذبذب مستوى الماء والتذبذب الناتج عن التحكم التدريجي.

2. انحشار ساق الصمام وعدم مرونة الضبط

الظاهرة الإشكالية: يؤدي التشغيل طويل الأمد في ظل درجات حرارة عالية وتآكل متوسط ​​إلى عدم مركزية ساق الصمام، وشيخوخة الحشوة، وترسب الشوائب داخل جسم الصمام، مما ينتج عنه فتح/إغلاق غير سلس للصمام وحتى تعطل الشوط.

حلول جيكو: مزودة بهيكل ساق مزدوج التوجيه لضمان محورية عالية أثناء حركة الشوط الكاملة وتجنب التآكل اللامركزي. تمنع قناة التدفق ذاتية التنظيف المُحسّنة تراكم الشوائب، بينما تضمن حشوة الجرافيت المقاومة لدرجات الحرارة العالية أداءً مرنًا للشوط في ظل ظروف التدوير الحراري طويلة الأمد.

3. التسرب الداخلي بعد الخدمة طويلة الأمد

الظاهرة الإشكالية: يؤدي الفتح والإغلاق المتكرر إلى تآكل الأجزاء الداخلية وتشوه المقعد، مما يتسبب في تسرب داخلي. لا يستطيع الصمام قطع تدفق الماء تمامًا أثناء إغلاق نظام التعشيق، مما ينتج عنه خطر فيضان جهاز إزالة الهواء.

حلول جيكو: يتميز هذا الصمام بطبقة خارجية صلبة من مادة ستالايت على القابس وغطاء المقعد، مما يُحسّن بشكل كبير من مقاومته للتآكل والخدش. كما يدعم الصمام إغلاقًا محكمًا بضغط عالٍ يصل إلى 3.9 ميجا باسكال، ويحافظ على عدم وجود أي تسريب داخلي لفترة طويلة حتى بعد آلاف عمليات التشغيل.

4. الاستجابة البطيئة وتنظيم التخلف

الظاهرة الإشكالية: تُعد صمامات LCV العادية عرضة لاهتزاز خط الأنابيب وتقلب مصدر الهواء، مما يؤدي إلى تأخر الاستجابة، وانحراف مفرط في الضبط، وعدم القدرة على تتبع تغيرات الحمل السريعة.

حلول جيكو: مزود بمحدد موضع ذكي عالي الدقة وهيكل مشغل مضاد للاهتزاز. يتميز باستجابة إشارة سريعة وقدرة قوية على مقاومة التداخل، ويتتبع بدقة أوامر التحكم PLC لتحقيق تصحيح مستوى الماء في الوقت الفعلي أثناء زيادة وخفض الحمل بسرعة.

5. تكرار الصيانة العالي وتكاليف التشغيل المرتفعة

الظاهرة الإشكالية: تتطلب الصمامات التقليدية عمليات فحص متكررة أثناء الإغلاق، واستبدال الحشوات، وصيانة الأجزاء الداخلية، مما يتسبب في خسائر في وقت توقف النظام وتكاليف تشغيل عالية.

حلول جيكو: تعتمد هذه الوحدة هيكلاً معيارياً متكاملاً، مما يدعم الصيانة المباشرة دون الحاجة إلى تفكيك الأنابيب. كما أن الأجزاء الصلبة المقاومة للتآكل ومكونات منع التسرب المتينة تطيل دورة الصيانة بشكل كبير، مما يقلل بشكل فعال من عبء الصيانة اليومي وتكاليف التشغيل على المدى الطويل.
