أساسيات صمامات الكرة: أنواعها، تطبيقاتها، ومعايير اختيارها
تُعدّ صمامات الكرة من المكونات الأساسية للتحكم في التدفق بربع دورة، وهي شائعة الاستخدام في أنظمة الأنابيب الصناعية حول العالم. تشتهر صمامات الكرة الصناعية ببنيتها المدمجة، وسرعة فتحها وإغلاقها بزاوية 90 درجة، وإغلاقها المحكم الموثوق، ومتانتها الاستثنائية، ما يجعلها تتفوق على صمامات البوابة التقليدية وصمامات الكرة الأرضية في معظم سيناريوهات عزل السوائل وتنظيمها. بالنسبة لمصممي الأنظمة والمهندسين وفرق المشتريات، يُعدّ فهم تصنيفات صمامات الكرة، وتطبيقاتها الخاصة بكل صناعة، ومعايير اختيارها الموحدة أمرًا بالغ الأهمية لتجنب أعطال خطوط الأنابيب، وخفض تكاليف الصيانة، وتحسين كفاءة تشغيل النظام. يقدم هذا الدليل "مقدمة في صمامات الكرة" معلومات مهنية منهجية وسهلة الفهم لاختيار صمامات الكرة بدقة.
1. الأنواع الرئيسية لصمامات الكرة الصناعية
تُصنّف صمامات الكرة الصناعية حسب التصميم الهيكلي، ومواصفات التجويف، وتكوين منع التسرب، وطريقة التشغيل. يتميز كل نوع بخصائص أداء فريدة وظروف تشغيل خاصة به.
1.1 صمام الكرة العائم وصمام الكرة المثبت على محور دوران

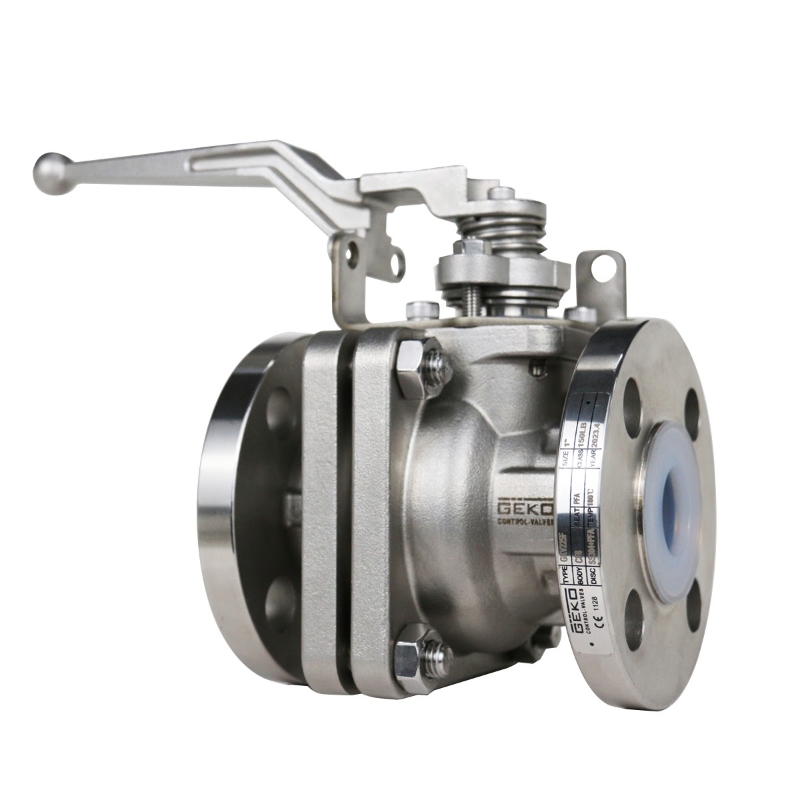

صمامات كروية عائمة تتميز هذه الصمامات بهيكل كروي حر الحركة بدون دعامة ثابتة للمحور. تحت ضغط متوسط، تضغط الكرة بإحكام على المقعد السفلي لتحقيق إحكام تام. بفضل هيكلها البسيط وخفيف الوزن ومزاياها الاقتصادية، تُعد صمامات الكرة العائمة الخيار الأمثل لخطوط الأنابيب التقليدية صغيرة الحجم ذات الضغط المنخفض إلى المتوسط، وتُستخدم على نطاق واسع في معالجة المياه وأنظمة التدفئة والتهوية وتكييف الهواء وأنظمة السوائل الصناعية العامة.

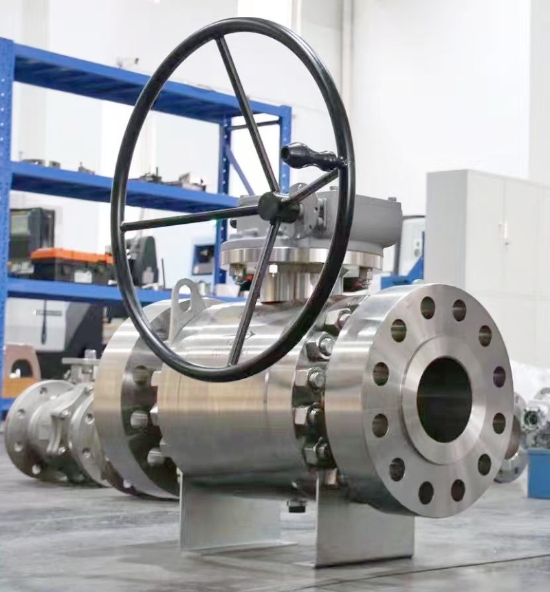

صمامات كروية مثبتة على محور دوران تعتمد هذه الصمامات تصميمًا مزدوجًا للدعامات العلوية والسفلية الثابتة، مما يضمن تثبيت الكرة في وضع مستقر. يقلل هذا التصميم بشكل فعال من ضغط مقعد الإحكام وعزم الدوران التشغيلي، مما يقلل من التآكل ويطيل عمر الخدمة. تُعد صمامات الكرة ذات الدعامات الثابتة الحل الأمثل للتشغيل الشاق في قطاعات نقل النفط والغاز، وتكرير البتروكيماويات، وأنظمة خطوط الأنابيب الصناعية لمسافات طويلة، وهي مناسبة للأحجام الكبيرة والضغوط العالية ودورات التشغيل المتكررة.
صمام كروي كامل الفتحة 1.2 وصمام كروي مخفض الفتحة
صمامات كروية كاملة الفتحة صُممت هذه الأنابيب بفتحة مستقيمة تتطابق مع القطر الداخلي للأنبوب، مما يحقق مقاومة تدفق شبه معدومة وانخفاضًا طفيفًا جدًا في ضغط خط الأنابيب. يدعم هذا التصميم عمليات تنظيف الأنابيب بالكامل، مما يجعله مثاليًا لخطوط نقل السوائل عالية التدفق وخطوط المعالجة الرئيسية التي تتطلب مرورًا سلسًا للسوائل وصيانة يومية مريحة.
صمامات كروية ذات منفذ مخفض يتميز هذا المنتج بتصميم انسيابي ذي قطر داخلي مخفّض، مما يجعله أخف وزنًا وأصغر حجمًا وأقل تكلفة في التصنيع. ورغم أن مسار التدفق يضيق قليلًا، إلا أنه يفي تمامًا بمتطلبات العزل والتحكم في التدفق التقليدية. وهو الخيار الأمثل من حيث التكلفة لخطوط الأنابيب الصناعية العادية التي لا تتطلب انخفاضًا حادًا في الضغط أو تنظيفًا دقيقًا.
1.3 صمام كروي ذو مقعد ناعم ومقعد معدني
صمامات كروية ذات مقعد ناعم تستخدم هذه المواد مواد مانعة للتسرب عالية الأداء من مادة PTFE ومركب البوليمر، مما يحقق منعًا تامًا للتسرب في درجات الحرارة العادية وفي بيئات نظيفة. وبفضل معامل الاحتكاك المنخفض وأداء التبديل المرن، تُستخدم على نطاق واسع في المياه النظيفة والهواء المضغوط والغاز الطبيعي والوسائط الكيميائية التقليدية غير الكاشطة.
صمامات كروية ذات مقعد معدني تعتمد هذه المواد بنية إحكام غلق معدنية صلبة احترافية مع معالجة سطحية صلبة من سبيكة معدنية. تتميز بمقاومة ممتازة لدرجات الحرارة العالية والضغط العالي والتآكل، مما يسمح لها بالعمل بثبات في بيئات قاسية مثل المواد الكاشطة والمواد المسببة للتآكل ودورات التبريد والتسخين المتكررة، وبالتالي حل مشكلات التقادم والتلف التي تعاني منها مواد الإحكام اللين.
1.4 صمامات كروية يدوية وميكانيكية

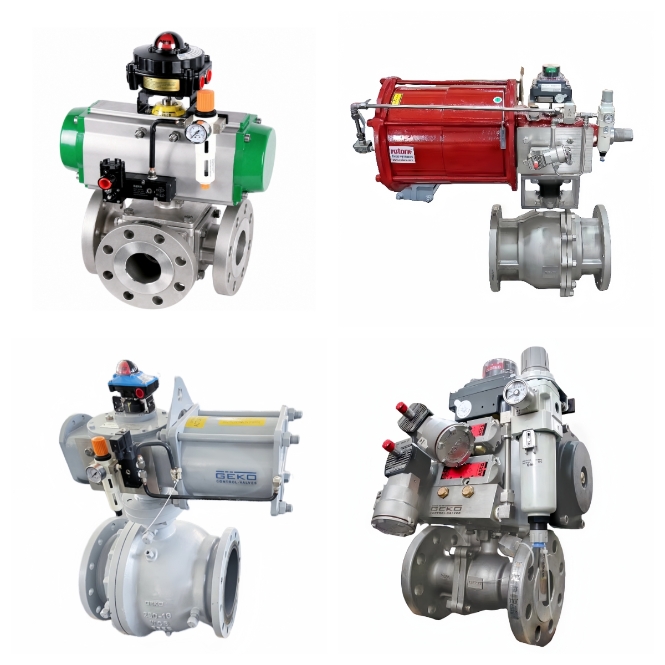

تُعد صمامات الكرة اليدوية ذات المقبض أو التروس مناسبة لحالات التحكم اليدوي منخفضة التردد، وتتميز ببنية بسيطة وتكلفة صيانة منخفضة. أما بالنسبة للأنظمة الصناعية الآلية الحديثة،صمامات كروية تعمل بالهواء المضغوط و صمامات كروية تعمل بالكهرباء تُعدّ هذه التكوينات أساسية. توفر صمامات الكرة الهوائية سرعة تبديل عالية وأداءً موثوقًا به ضد الانفجار في ظروف العمل الخطرة والقابلة للاشتعال. تدعم صمامات الكرة الكهربائية تعديل التدفق بدقة وربط الإشارات عن بُعد، مما يجعلها متوافقة تمامًا مع أنظمة التحكم الذكية PLC وSCADA.
2. التطبيقات الصناعية الشائعة للصمامات الكروية
تتوافق أنواع صمامات الكرة المختلفة مع سيناريوهات صناعية محددة. ويضمن التوافق الأمثل بين الأنواع بناءً على خصائص العملية تشغيلًا مستقرًا وموثوقًا لخطوط الأنابيب على المدى الطويل.
أنظمة معالجة المياه وأنظمة التدفئة والتهوية وتكييف الهواء: تُستخدم صمامات الكرة العائمة ذات المقعد الناعم وصمامات الكرة ذات المنفذ المخفض على نطاق واسع في خطوط أنابيب إمدادات المياه والصرف الصحي وتكييف الهواء المركزي، مما يحقق التوازن بين التكلفة واستقرار الإحكام.
صناعة النفط والغاز: يتم اعتماد صمامات الكرة ذات المحور المتين وصمامات الكرة ذات الفتحة الكاملة لخطوط أنابيب النقل لمسافات طويلة لضمان انخفاض فقدان الضغط ودعم صيانة تنظيف خطوط الأنابيب الاحترافية.
مصانع الكيماويات والبتروكيماوياتتم تصميم صمامات الكرة المعدنية عالية الأداء وصمامات الكرة المقاومة للتآكل للعمل مع وسائط المعالجة ذات درجات الحرارة العالية والتآكل والتآكل الكاشط للتكيف مع ظروف الخدمة القاسية.
توليد الطاقة والطاقة الحرارية: يتم استخدام صمامات الكرة المعدنية المقاومة لدرجات الحرارة العالية في خطوط أنابيب البخار وأنظمة التدوير الحراري ومعدات العمليات ذات الضغط العالي لمقاومة التغيرات الشديدة في درجات الحرارة والتآكل المتوسط.
التصنيع الذكي: تعمل صمامات الكرة الآلية التي تعمل بالهواء المضغوط والكهرباء على تحقيق التبديل بدون مشغلين والمراقبة عن بعد وتنظيم التدفق الدقيق لخطوط أنابيب الإنتاج الذكية.
3. معايير اختيار صمام الكرة القياسي
يجب أن يتبع اختيار صمامات الكرة العلمية معايير موحدة، مع تجنب المطابقة البسيطة للحجم فقط. تشمل قواعد الاختيار الأساسية البنية، والإحكام، ونوع التجويف، والتشغيل، وملاءمة ظروف التشغيل.
معايير الاختيار الهيكلياختر صمامات الكرة العائمة لخطوط الأنابيب التقليدية ذات القطر الصغير والضغط المنخفض والمتوسط؛ اختر صمامات الكرة المثبتة على محور لخطوط الأنابيب الثقيلة ذات القطر الكبير والضغط العالي والتردد العالي.
معايير اختيار مواد منع التسرب: اعتماد صمامات كروية ذات مقعد ناعم للوسائط النظيفة وغير الكاشطة ذات درجة الحرارة العادية والتي تتطلب عدم وجود تسرب على الإطلاق؛ استخدام صمامات كروية ذات مقعد معدني لظروف العمل القاسية ذات درجة الحرارة العالية والضغط العالي والكاشطة والمسببة للتآكل.
معايير اختيار نوع التجويف: أعط الأولوية لصمامات الكرة ذات الفتحة الكاملة لخطوط الأنابيب والأنظمة ذات التدفق العالي وانخفاض الضغط المنخفض والتي تتطلب تنظيفًا بالخنادق؛ اختر صمامات الكرة ذات الفتحة المخفضة لسيناريوهات العزل العامة لتوفير تكاليف المشروع.
معايير اختيار التشغيل: قم بتكوين التشغيل اليدوي للتبديل منخفض التردد؛ اختر المشغلات الهوائية للمناطق الخطرة المقاومة للانفجار؛ اعتمد المشغلات الكهربائية للتحكم الذكي عن بعد وتنظيم التدفق الدقيق.
معايير مطابقة ظروف العمل: تحقق من فئة ضغط الصمام، ودرجة مقاومة درجة الحرارة، وتوافق المواد وفقًا لخصائص الوسط الفعلية، ودرجة حرارة التشغيل، وأقصى ضغط تشغيل لمنع فشل الختم وتلف الصمام.
4. المزايا الرئيسية لصمامات الكرة الصناعية عالية الجودة
توفر صمامات الكرة الصناعية عالية الجودة مزايا لا غنى عنها لأنظمة التحكم الحديثة في السوائل، بما في ذلك التشغيل السريع بربع دورة، ومساحة التركيب المدمجة، وأداء الإغلاق المحكم، وقابلية التكيف العالية مع مختلف أنواع السوائل، وانخفاض تكلفة الصيانة على المدى الطويل. سواءً كان ذلك لأنابيب البنية التحتية العامة أو أنظمة العمليات الصناعية الثقيلة، فإن صمامات الكرة المختارة بعناية تُحسّن بشكل فعّال كفاءة تشغيل خطوط الأنابيب وتقلل من معدلات أعطال النظام.
5. حلول صمامات كروية موثوقة من GEKO Valve
تُقدّم شركة GEKO Valve مجموعةً كاملةً من صمامات الكرة الصناعية القياسية والمُخصصة، تشمل صمامات الكرة العائمة، وصمامات الكرة المُثبتة على محور، وصمامات الكرة ذات الفتحة الكاملة والمُخفضة، وصمامات الكرة ذات المقعد المرن والمعدني، بالإضافة إلى مجموعات صمامات الكرة المُشغلة بالهواء المضغوط/الكهرباء. جميع منتجاتنا مُطابقة للمعايير الصناعية الدولية، وتخضع لفحص جودة دقيق، وتتميز بأداءٍ مُستقر. نُقدّم إرشاداتٍ احترافية شاملة لاختيار صمام الكرة الأنسب لمختلف ظروف العمل الصناعية، مُوفرين حلولاً عالية الموثوقية وقليلة الصيانة للتحكم في السوائل للمشاريع الصناعية العالمية.
