سلسلة GKV212 صمام الكرة الهوائية من قطعة واحدة عبارة عن قطعة واحدة مصبوبة بدقة ASME B16.34 فئة 150،300 إلى فئة 2500 رطل ذات شفة كاملة صمام الكرة العائمة.
صمامات مدمجة واقتصادية، مصممة لإغلاق موثوق في التطبيقات الصناعية والتجارية العامة. هيكلها البسيط المكون من قطعة واحدة يقلل من نقاط التسرب المحتملة، مما يضمن إحكام الإغلاق وسهولة الصيانة. صمامات GEKO الكروية المكونة من قطعة واحدة، خفيفة الوزن ومتينة، تُستخدم على نطاق واسع في أنابيب المياه والهواء والنفط والغاز، مما يوفر أداءً ممتازًا بتكلفة تنافسية. كما تتوفر أحجام ومواد مخصصة لتلبية مختلف ظروف الخدمة.

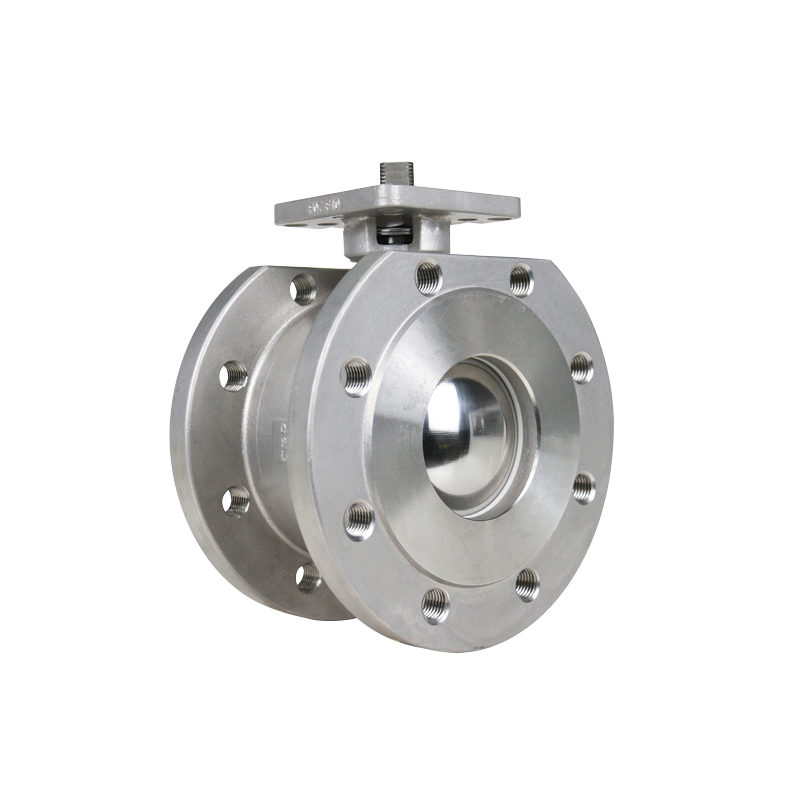

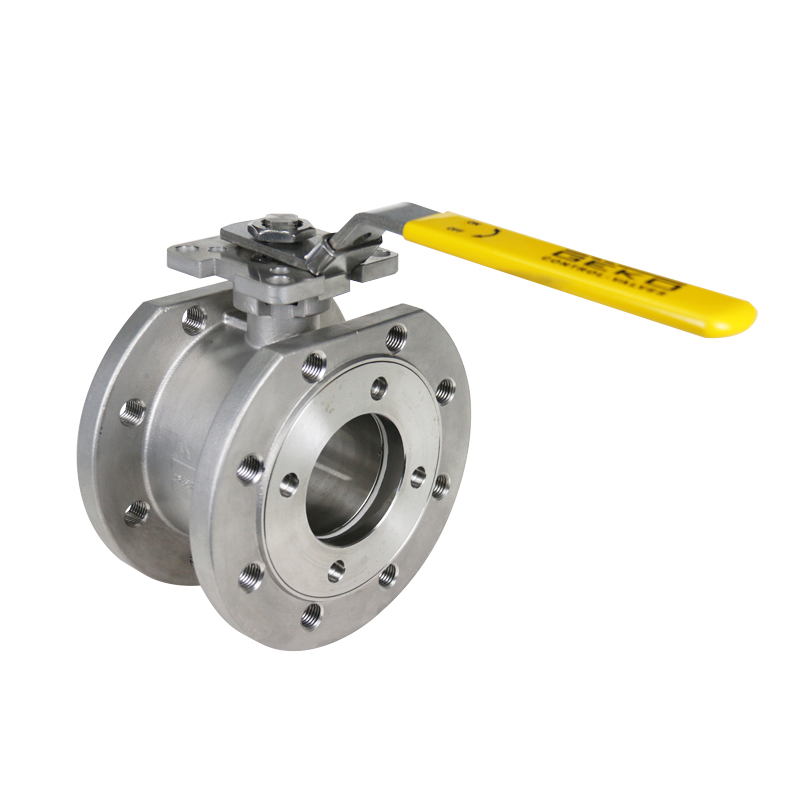

صمام كروي كامل المنافذ GKV-212 قطعة واحدة مع شفة طرفية
| |
نطاق الحجم NPS 1/2" إلى 24"، DN15 إلى DN 600
ضغط التشغيل فئة ASME من 150 رطل إلى 2500 رطل، EN 1092 PN10 إلى PN420
نطاق درجة الحرارة من -50 درجة فهرنهايت إلى 1472 درجة فهرنهايت (من -46 درجة مئوية إلى 800 درجة مئوية) | مواد الجسم ASTM A351 CF8، CF3، CF8M، CF3M (فولاذ مقاوم للصدأ مصبوب)؛ ASTM A182 F304، F316، F316L، F904L، F51 (فولاذ مقاوم للصدأ مزدوج، فولاذ مقاوم للصدأ مطروق). ASTM A216 WCB، WCC (فولاذ كربوني مصبوب)؛ ASTM A350 LF2، ASTM A352 LCB (فولاذ كربوني منخفض الحرارة)؛ ASTM A105 (فولاذ مطروق). ASTM A182 F22 (فولاذ سبائك الكروم والموليبدينوم)؛ سبائك خاصة (قائمة على النيكل وعالية الأداء): Inconel 600، 625، 825، Incoloy 800H، Hastelloy C276، C3، C4، Monel 400، Monel K500؛ B463 سبيكة 20؛ ASTM B348 التيتانيوم المجموعة 2، المجموعة 3، المجموعة 5، المجموعة 12؛ ASTM B493 الزركونيوم R60702، ASTM B365 التنتالوم R05200، R05400 (التنتالوم).
|
تسرب الصف الرابع، الصف الخامس، الصف السادس | مواد الجذع ASTM A479 النوع 316، ASTM A564 النوع 17-4PH، ASTM A182 النوع F51 |
وجها لوجه أسم B16.10، إن 588-1 F4/F5، دين 3202 F4/F5، جيس B2002 | مواد المقعد TFM1600، اختياري: Tek Fi ®*، UHMWPE، RPTFE، PTFE، إلخ |
معيار الاختبار API 598، EN-12266-1 تم اختبار جميع سيقان الصمامات والمقاعد لاختبار إغلاق الغاز بمقدار 100 رطل لكل بوصة مربعة سلامة الفقاعات قبل الشحن، خدمة الفراغ حتى 29 بوصة زئبق
| مواد الكرة الفولاذ المقاوم للصدأ A351 CF8 / CF8M، A182 F304 / F316 / F316L، A105، A216 WCB، A350 LF2، التيتانيوم B348 Gr.2 / Gr.5، الزركونيوم B493 R60702، التنتالوم B365 R05200 / R05400، هاستيلوي، سبائك أساسها النيكل، إنكونيل 600/625/825، مونيل 400/ مونيل K500، سبيكة B463 20، F51 (الفولاذ المقاوم للصدأ المزدوج)، A182 F51، A182 F22، A182 F904L
|
اتصالات النهاية أطراف ذات حواف | معيار التصميم ASME B16.34، EN12516، GB/T 12237 |

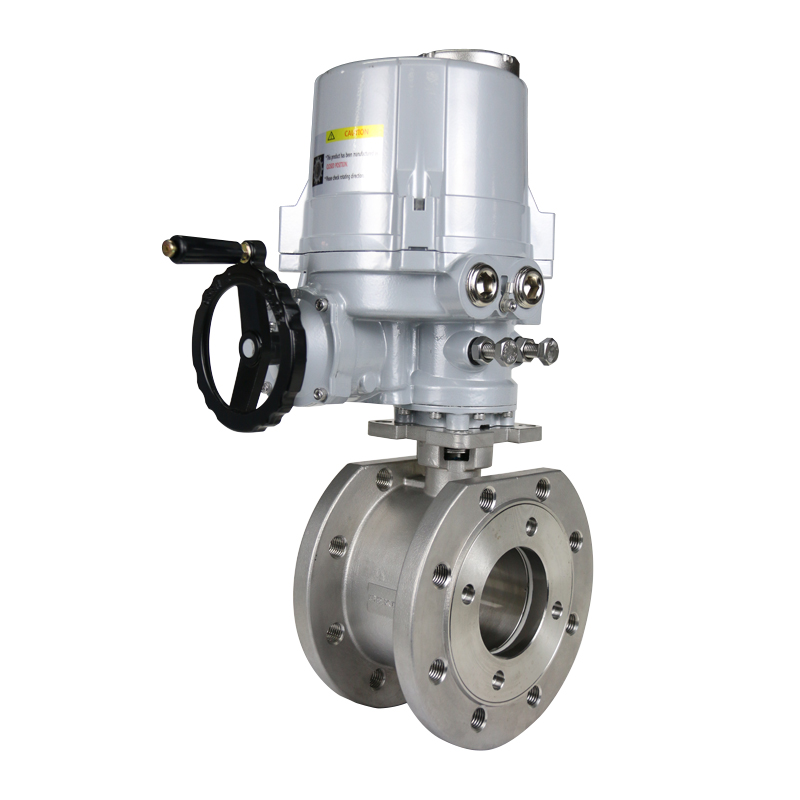

عملية هوائي، كهربائي | منصة الاتصال ISO5211 |

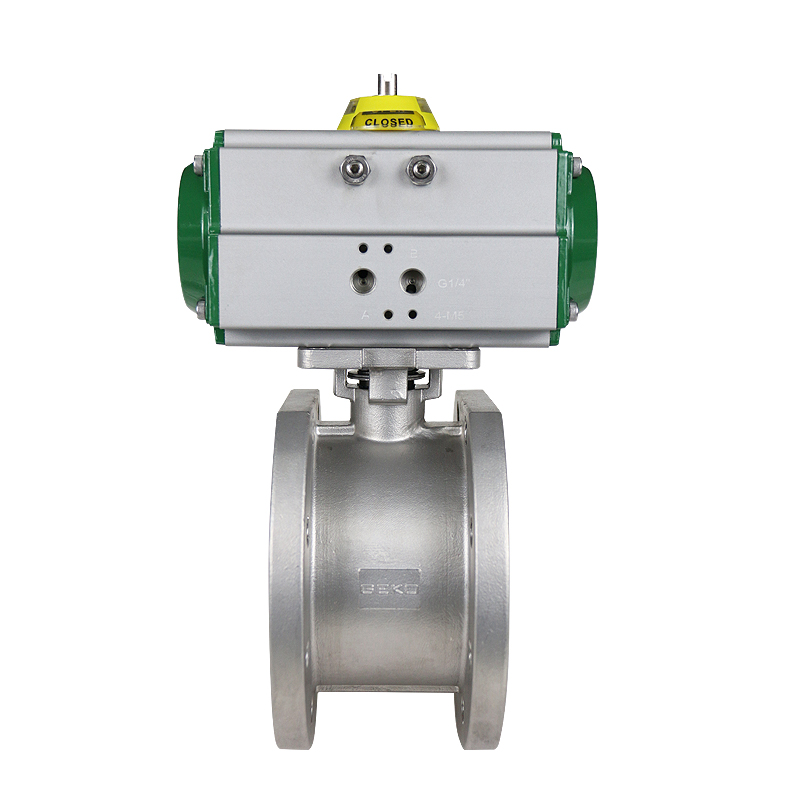

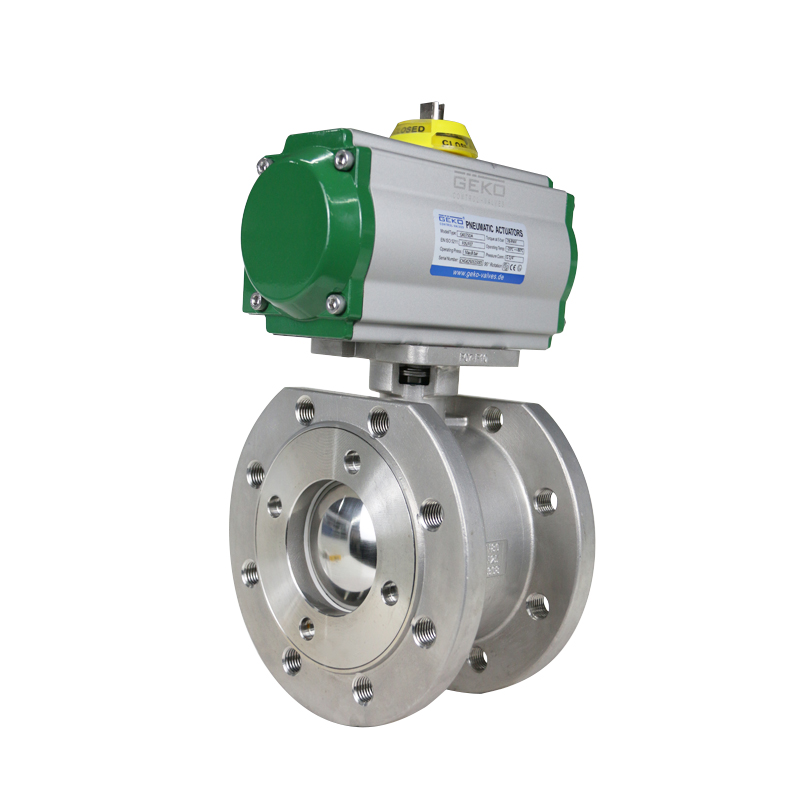

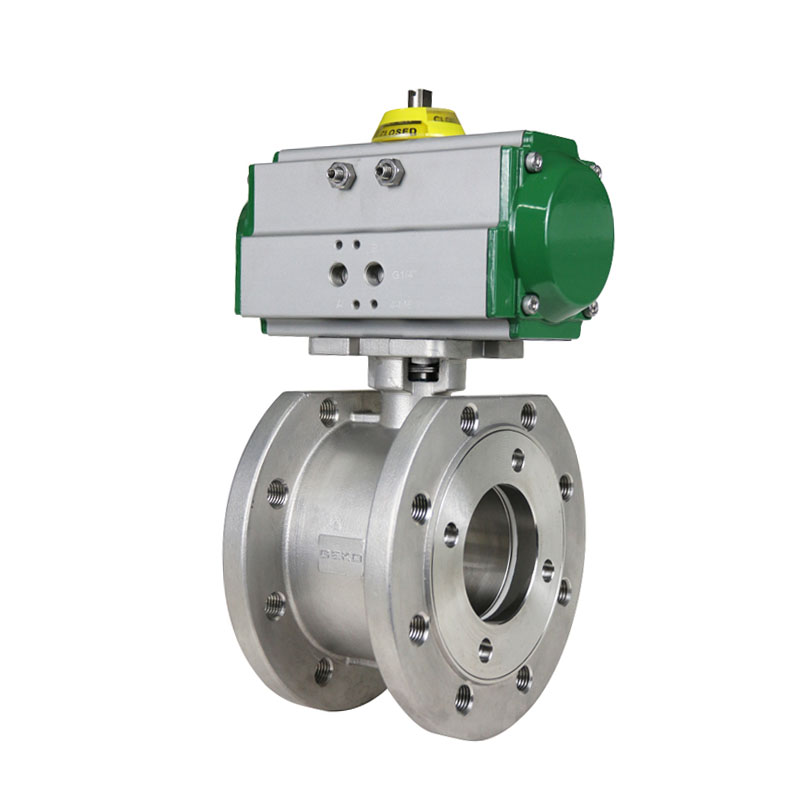

صمام كروي هوائي من قطعة واحدة GKV212
تعتمد سلسلة GKV212 على شفة قوية ومتينة تصميم صمام الكرة المتكامل وهيكل مقاوم للتآكل من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني. نوفر مجموعة متنوعة من نوى الصمامات الاختيارية وتكويناتها، بما في ذلك صمامات الكرة على شكل V، مناسبة لظروف العمل المختلفة.
سلسلة GKV212 صمام كروي ذو شفة يتميز بتصميم جسم صمام متكامل، مما يقلل بشكل فعال من قنوات التسرب لضمان أداء إغلاق محكم للفقاعات مع الحفاظ على عزم تشغيل منخفض للتشغيل السلس والفعال.
بالنسبة للنماذج ذات الحجم ½"–2"، تتيح عملية التصميم المتخصصة من GEKO إمكانية التشغيل المستمر الشد الداخلي المسبق للتعبئة، مما يضمن موثوقية الختم على المدى الطويل وتقليل متطلبات الصيانة.
تم تجهيز الموديلات ذات الحجم 2½"–12" بغطاء تعبئة مستقل، مما يسمح بالتعديل السريع والمريح دون الحاجة إلى تفكيك أجهزة التثبيت أو المحرك، مما يبسط إجراءات الصيانة بشكل كبير.
توفر سلسلة الصمامات القوية والمصممة جيدًا أداءً استثنائيًا في الختم والمتانة وسهولة الصيانة، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية
يتميز غطاء حشو صمام الكرة GKV212 بتصميم هندسي خاص، وهو مصنوع بعناية فائقة لتوزيع الحمل بالتساوي على حلقة التغليف. هذا يضمن أداءً مثاليًا للإغلاق مع تقليل تركيز الإجهاد الذي قد يؤدي إلى التآكل المبكر.
للحفاظ على سلامة الختم، يُستخدم نظام حشية مُحكمة مسبقًا ومستمر لتكوين التعبئة. تتيح هذه الميزة المبتكرة ضغطًا ذاتيًا قابلًا للتعديل، مع تعويض ديناميكي للتمدد الحراري، والتقلبات البيئية، والتآكل التدريجي بمرور الوقت. |  |
التصميم الفريد لصمام الكرة الهوائي GKV212 ذو الحافة المكونة من قطعة واحدة.
سلسلة GKV212 مقعد صمام مبطن بالمطاط يتميز صمام الكرة ذو الحافة بتصميم التحميل المسبق للأمام، مما يضمن أداءً موثوقًا به في الضغط المنخفض والإغلاق الفراغي حتى في ظل الظروف الصعبة.
يتم ضمان قدرتها على إغلاق الفقاعات في اتجاهين من خلال مواد مقعد الصمام المبطنة بالمطاط عالية الجودة، مما يوفر أداءً فائقًا ضد التسرب في كلا اتجاهي التدفق.

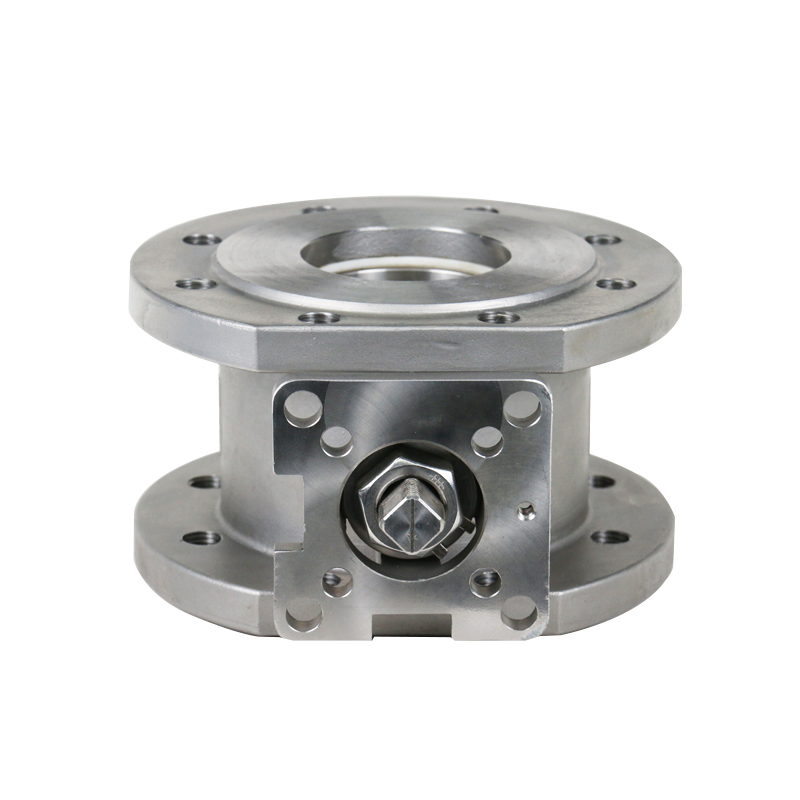

من أجل سهولة التكامل، تتوافق منصة توصيل الصمام مع معيار ISO5211، مما يسمح بالتثبيت السلس للمشغلات المختلفة لتلبية متطلبات الأتمتة المتنوعة.

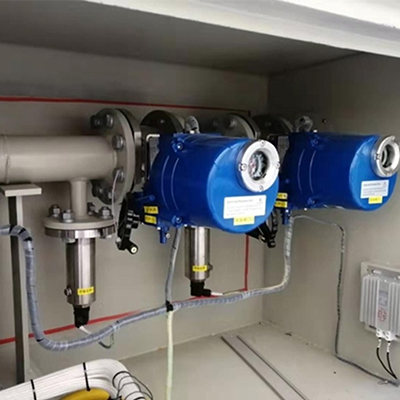

صمامات الكرة ذات الحافة المكونة من قطعة واحدة من سلسلة GKV212 تجد تطبيقات في العديد من الصناعات
صناعات البتروكيماويات والغاز الطبيعي
هندسة إمدادات المياه البلدية وتكييف الهواء
هندسة السفن والمحيطات
حماية البيئة ومعالجة المياه الصناعية
