صمامات سدادة ذات غلاف داخلي (حلقة معدنية) مقابل صمامات سدادة ذات مانع تسرب زيت مشحم: الاختلافات الهيكلية الرئيسية

عند اختيار الصناعة صمامات سدادة بالنسبة لأنابيب العمليات، فإن اثنين من أكثر خيارات هيكل منع التسرب شيوعًا هما صمام سدادة مبطنة بغلاف (حلقة تثبيت) و صمام سدادة مزيتة/مانع تسرب الزيتعلى الرغم من أن كليهما يوفران عزلًا بربع دورة للتشغيل والإيقاف، إلا أن مبادئ منع التسرب، وإجراءات الصيانة، وتوافق الوسائط، وخصائص عمر الخدمة تختلف اختلافًا كبيرًا. من المهم فهم ما إذا كان مشروعك يتطلب ذلك. غلاف من مادة PTFE أو مكونات مانعة للتسرب من مادة PTFE مقارنة بالختم المعدني المحقون بالشحم أمر ضروري لتجنب التلوث والإصلاحات المتكررة والإغلاقات غير المتوقعة في أنظمة المواد الكيميائية والنفط والغاز والمصافي ومعالجة المياه.

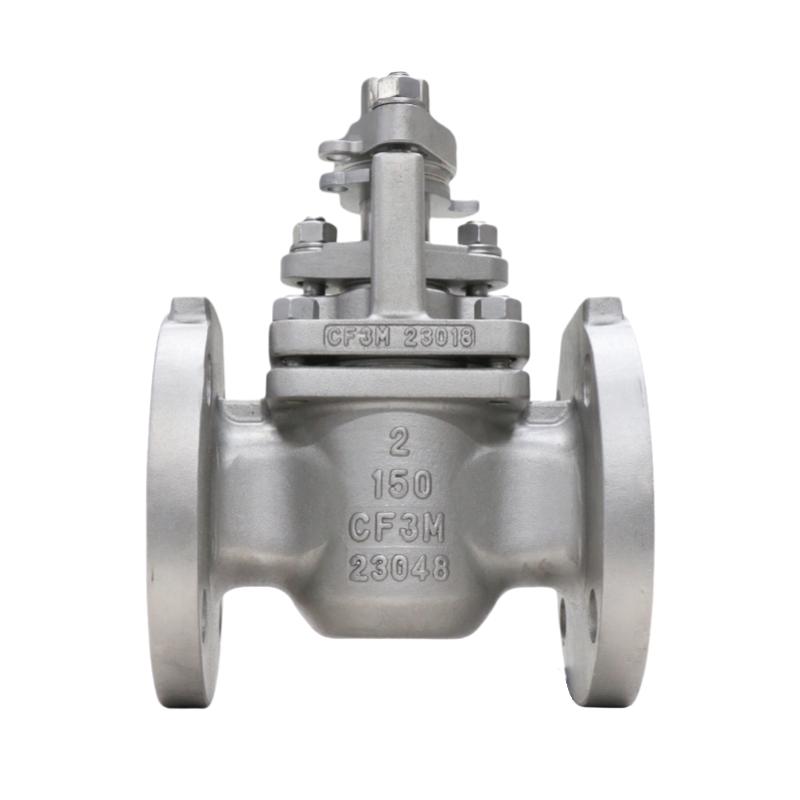

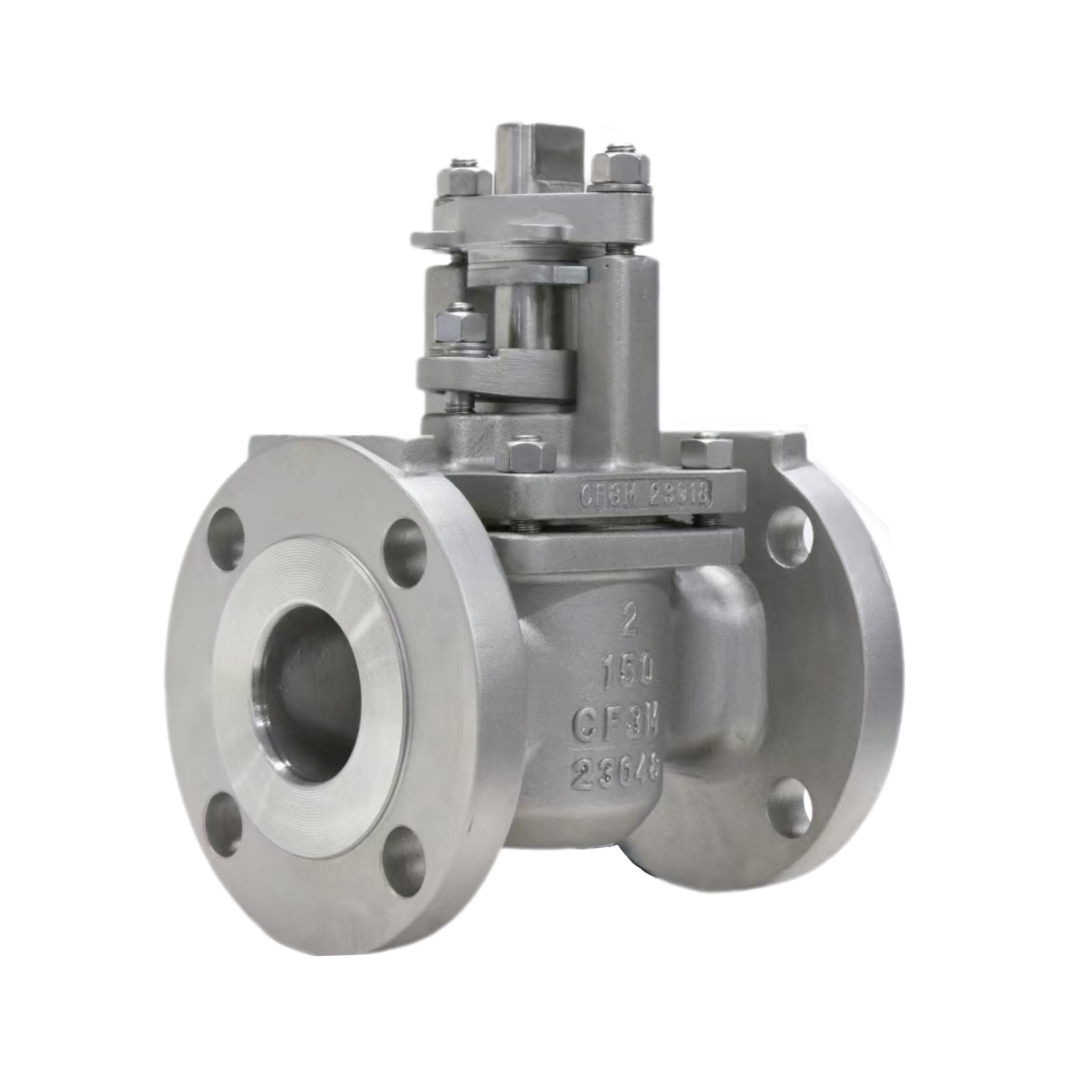

ما هو صمام السدادة المبطن بالكم (الحلقة)

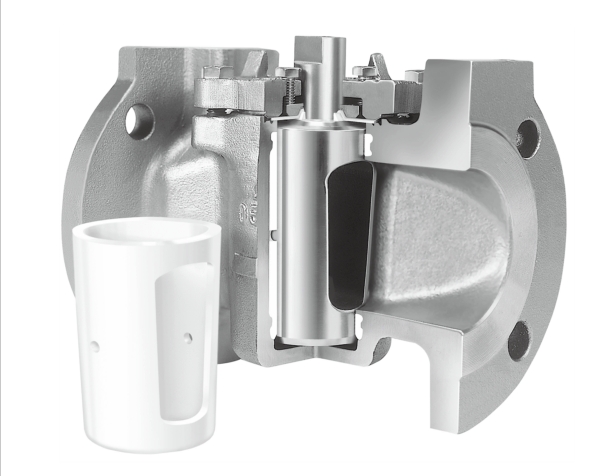

ال صمام سدادة مبطن بغلاف يعتمد هذا النوع من الصمامات، المعروف أيضًا باسم صمام السدادة ذي الحلقة، أو الصمام غير المزيت، أو الصمام ذي الغلاف، على بطانة قابلة للاستبدال مثبتة بإحكام داخل تجويف جسم الصمام. في معظم طرازات الخدمة الشاقة في البيئات المسببة للتآكل، تُصنع هذه البطانة الأساسية من مادة صلبة. غلاف من مادة PTFE أو معززة مكونات مانعة للتسرب من مادة PTFEيدور القابس المخروطي مباشرة مقابل السطح الداخلي لغلاف PTFE، ويؤدي التشوه المرن الطفيف للغلاف إلى إغلاق محكم بين القابس والجسم، مع عدم وجود أي اتصال معدني بالمعدن عند واجهة الختم.

لا حاجة إلى الشحوم أو مواد منع التسرب أو مواد التشحيم المحقونة أثناء التشغيل الروتيني. توفر خاصية الاحتكاك المنخفض المتأصلة في مادة PTFE تشغيلًا سلسًا بربع دورة. هذه الخاصية ذاتية التشحيم تجعل صمام سدادة مغلف بمادة PTFE مثالي للعمليات التي قد يؤدي فيها شحم مانع التسرب إلى تلوث سائل التشغيل، مثل خطوط أنابيب المواد الكيميائية الدقيقة والأدوية والمواد الغذائية والمياه فائقة النقاء.

ما هو صمام السدادة المزود بمانع تسرب الزيت / صمام التشحيم؟

أن صمام سدادة محكم الإغلاق بالزيت أو صمام تشحيم يستخدم هذا الصمام تلامسًا معدنيًا مباشرًا بين السدادة المخروطية ومقعد جسم الصمام. ويعتمد نظام منع التسرب وتقليل الاحتكاك فيه على الحقن الدوري لشحم مانع للتسرب متخصص عبر منافذ حقن مخصصة مصنعة بدقة في غطاء الصمام. يشكل الشحم المحقون طبقة رقيقة من الزيت المانع للتسرب على أسطح المقعد المعدنية، مما يقلل من عزم الدوران التشغيلي ويملأ الفجوات المجهرية لتحقيق إغلاق محكم. وعلى عكس النوع المبطن، لا توجد فيه أي أجزاء مدمجة. مكونات مانعة للتسرب من مادة PTFE لإنشاء مانع التسرب الأساسي. يجب أن تشمل الصيانة عمليات تعبئة منتظمة لمادة منع التسرب للحفاظ على أداء منع التسرب؛ سيؤدي إهمال التشحيم إلى التآكل، وخدش المقعد، والتسرب عبر خطوط الغاز أو الهيدروكربون عالية الضغط.

مقارنة هيكلية أساسية: صمامات سدادة مبطنة بحلقة (حلقة معدنية) مقابل صمامات سدادة مانعة للتسرب بالزيت مشحمة

• مكونات منع التسرب: مبطنة بغلاف (حلقة معدنية): قابلة للاستبدالغلاف من مادة PTFEبطانة مقواة بمادة PTFE أو بوليمر آخرمكونات مانعة للتسرب من مادة PTFE. مانع تسرب الزيت المشحم: مانع تسرب معدني إلى معدني، يعتمد على طبقة التشحيم، لا يوجد مانع تسرب أساسي من مادة PTFE.
• متطلبات التشحيم:مبطن بغلاف: غير مزيت، ذاتي التزييت بفضل خصائص مادة PTFE. مانع تسرب زيت مزيت: يجب حقن شحم مانع للتسرب بشكل دوري.
• خطر تلوث الوسائط:مُبطّن بغلاف: لا يوجد خطر لتلوث الشحوم. مانع تسرب زيت مُشحّم: احتمال دخول مادة التشحيم المحقونة إلى وسط العملية.
• التركيز على الصيانة:مبطنة من الداخل: افحصها واستبدل الأجزاء البالية.غلاف من مادة PTFE في الموعد المحدد. مانع التسرب الزيتي المشحم: حقن الشحم بانتظام، وفحص المقعد المعدني وإعادة الصقل.
• مطابقة الخدمة النموذجية:مبطنة بأكمام (حلقة معدنية) معمكونات مانعة للتسرب من مادة PTFEالمواد الكيميائية المسببة للتآكل، والوسائط النظيفة، والمواد اللزجة، والتدفقات الحساسة للتلوث. مانع التسرب الزيتي المُشحم: خطوط أنابيب الغاز الطبيعي عالية الضغط، ونقل النفط الخام، وعزل الهيدروكربونات في المصافي.

القيود الشائعة لكل تصميم من تصاميم صمامات التوصيل

ال صمام سدادة مبطن بغلاف من مادة PTFE تُحدد حدود درجة الحرارة بناءً على أداء مادة PTFE. عند درجات حرارة عالية للغاية،غلاف من مادة PTFE قد يحدث زحف أو تدهور، لذا فإن خدمة الهيدروكربونات ذات درجات الحرارة العالية غالبًا ما تكون أنسب لحلول صمامات السدادة ذات الأختام المعدنية المشحمة. في الوقت نفسه، صمامات سدادة مانعة للتسرب مزودة بزيت التشحيم لا تعمل بشكل جيد مع الوسائط المسببة للتآكل أو الملاط الكاشط أو سوائل العمليات النظيفة، حيث أن الشحوم المحقونة تشكل خطر التلوث ويمكن أن تتسبب المواد الصلبة في تلف أسطح المقاعد المعدنية غير المحمية.

كيفية الاختيار بين صمامات سدادة الزيت المبطنة (ذات الحلقة) وصمامات سدادة الزيت المزيتة

ابدأ عملية الاختيار بالإجابة على ثلاثة أسئلة هندسية أساسية. أولاً: هل يتحمل سائل العملية التلوث بالشحوم؟ إذا كانت الإجابة لا، فاختر... صمام سدادة مبطن بغلاف مزود بمعدات موثوقةمكونات مانعة للتسرب من مادة PTFEثانيًا: ما هي أقصى درجات حرارة التشغيل والضغط ومستويات التآكل الكيميائي؟ غالبًا ما يُفضل استخدام هياكل مانعة للتسرب مُشحّمة بالزيت في خدمة الهيدروكربونات ذات درجات الحرارة العالية؛ بينما تتطلب المواد الكيميائية المسببة للتآكل دائمًا تقريبًا...صمام سدادة ذو حلقة مبطنة بغلاف من مادة PTFEثالثًا: هل لدى فريق الصيانة لديك إمكانية الوصول المجدولة لخدمة حقن الشحم الدورية؟ في حال صعوبة صيانة التشحيم في الموقع، فإن تصميم غلاف PTFE غير المشحم يقلل بشكل كبير من عبء العمل التشغيلي على المدى الطويل.

حلول صمامات السدادة المصممة حسب الطلب من GEKO Valve

تُورّد شركة GEKO Valve كلا النوعين صمامات سدادة مبطنة بأكمام (حلقة تثبيت) بجودة ممتازة غلاف من مادة PTFE وتم تعزيزهامكونات مانعة للتسرب من مادة PTFEإلى جانب الخدمة الشاقة صمامات سدادة مانعة للتسرب مزودة بزيت التشحيم مصممة وفقًا لمعايير API-599 الصناعية. يمكن لفريقنا الهندسي مساعدتك في اختيار أفضل حلول هيكل منع التسرب التي تناسب متطلبات نظام الأنابيب لديك من حيث الضغط ودرجة الحرارة وتوافق الوسائط وجدول الصيانة.
