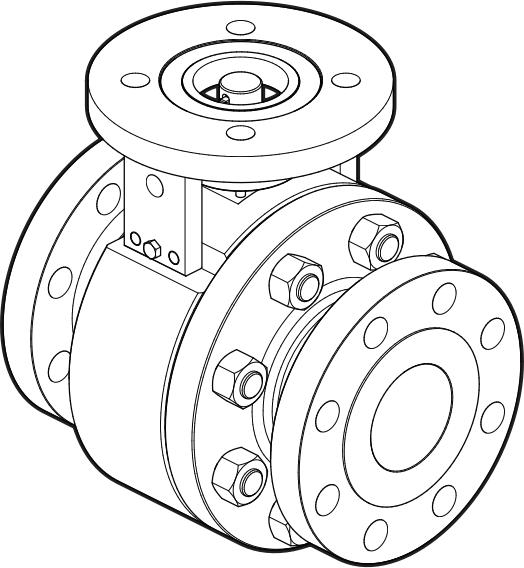

صمام الكرة للخدمة الشاقة

مقدمة

صمام الكرة ذو القاعدة المعدنية عالي التحمل من سلسلة "سلسلة" مصمم وفقًا لمعايير ASME B16.34 وASME. صُممت السلسلة كصمام كرة عائم حر بقواعد معدنية. من المهم تركيب الصمام في الأنبوب بالشكل المطلوب لتحقيق الأداء الأمثل. لأي استفسار، يُرجى التواصل معنا.

يرجى الاتصال بنا. info@geko-union.com

يمكن تكوين السلسلة لتكون أحادية الاتجاه أو

تدفق ثنائي الاتجاه. يُشار إلى اتجاه التدفق المفضل وجانب الضغط العالي على الصمام. يجب توخي الحذر لضمان تركيب الصمام وفقًا لاتجاه التدفق المفضل وجانب الضغط العالي المُحدد.

يتم الإشارة إلى اتجاه التدفق المفضل على لوحة الاسم أو الصمام.

صمام الكرة عالي التحمل مصمم للتعامل مع المواد الصلبة المحملة والظروف الكاشطة/التآكلية المرتبطة بهذه التطبيقات. وحسب التطبيق المحدد، قد يكون صمام M1 مزودًا بمنفذ تطهير و/أو

شطف المنافذ لطرد الجسيمات من تجويف الجسم، ومنع تراكم الترسبات، أو إزالة المواد المتراكمة. يرجى الرجوع إلى

تقليم المنتج الخاص بك للمقعد المقابل

تصميم ووجود مثل هذه المنافذ. الصيانة والتشذيب المناسبان يُطيلان عمر الصمام بشكل كبير في هذه البيئات القاسية.

شروط خاصة للاستخدام الآمن

يجب أن تؤخذ العوامل التالية بعين الاعتبار بعناية من أجل:

تأكد من توافق الصمام مع البيئة المحيطة به. يجب على مصمم النظام و/أو المستخدم النهائي معالجة كل صمام كروي ذي أداء شديد رسميًا وتوثيقه بعناية.

الأسباب وراء التدابير المحددة المتخذة لضمان

استمرار الالتزام طوال عمر صمام الكرة ذي الخدمة الشاقة.

الاعتبارات المادية

لا يُستخدم التيتانيوم في تطبيقات التعدين من الفئة الأولى ومعدات الفئة الأولى من الفئة الثانية، نظرًا لاحتمالية اشتعاله بسبب الشرر الناتج عن الصدمات الميكانيكية. يُرجى استشارة

المصنع للحصول على تفاصيل بشأن القيود المادية

اعتبارات درجة الحرارة

تم تصميم صمامات الكرة ذات الخدمة الشاقة من السلسلة وفقًا لـ

مع تصنيفات الضغط/درجة الحرارة ASME B16.34 و

مناسب لدرجات حرارة التشغيل حتى 593 درجة مئوية (1100 درجة فهرنهايت)،

حسب مواد البناء. تتوفر تصاميم مخصصة عند الطلب، وسيتم تحديد تصنيفات الضغط ودرجة الحرارة على ملصق الصمام. يجب أن تكون وسائط الخدمة

تؤخذ هذه العوامل في الاعتبار عند تقييم تصنيفات الضغط ودرجة الحرارة.

مصمم النظام مسؤول عن ضمان الحد الأقصى لدرجة الحرارة، سواء داخل جسم الصمام أو على السطح الخارجي

السطح، سيبقى أقل بكثير من درجة حرارة اشتعال الغلاف الجوي. قد تكون هناك حاجة إلى أجهزة حماية إضافية.

لضمان هامش أمان حراري كافٍ بما في ذلك على سبيل المثال لا الحصر: أجهزة الإغلاق الحراري وأجهزة التبريد.

بالنسبة لدرجات حرارة التشغيل التي تزيد عن 200 درجة مئوية (392 درجة فهرنهايت)، توصي شركة Bray بالعزل الحراري لجسم الصمام.

اعتبارات الكهرباء الساكنة

عندما يكون وسط العملية عبارة عن مادة سائلة أو شبه صلبة ذات مقاومة سطحية تزيد عن 1 جيجا أوم، يجب اتخاذ احتياطات خاصة

ينبغي اتخاذ الإجراءات اللازمة لضمان عدم توليد العملية

التفريغ الكهروستاتيكي. يمكن تحقيق ذلك من خلال ضمان بقاء معدل تدفق وسائط العملية أقل من 1 متر/ثانية أو توفير نقاط تفريغ كافية على طول مسار العملية للتخلص من

تراكم الكهرباء الساكنة.

قد يكون من الضروري التأريض المناسب من خلال استخدام أحزمة التأريض أو وسائل أخرى.

اعتبارات التيار الكهربائي الضال

عند استخدام صمام الكرة للخدمة الشاقة بالقرب من مصادر التيار العالي أو الإشعاع المغناطيسي، يجب عمل رابط آمن مع الأرض لمنع الاشتعال بسبب الحث

التيارات أو ارتفاع درجة الحرارة بسبب هذه التيارات.

المواد الصلبة المحمولة ووسائط المعالجة

يجب أن يتم إيلاء اعتبار خاص فيما يتعلق بترشيح وسط العملية إذا كان هناك احتمال لعملية

وسط يحتوي على جسيمات صلبة. يُنصح بترشيح وسط العملية للسماح بمرور جسيمات لا يزيد قطرها عن 1.0 مم عبر مجموعة الصمام حيثما يكون ذلك.

هناك احتمال كبير لوجود جسيمات صلبة. جسيمات أكبر

قد تعتبر الأحجام مناسبة بناءً على الإمكانية

من الجسيمات داخل وسط العملية والمنطقة

التصنيف. القرار المتعلق بمستويات وحدود الترشيح

يجب أن يتم توثيقها جيدًا من قبل مصمم النظام و/أو المستخدم النهائي لضمان الامتثال المستمر طوال عمر النظام.

صمام.

استخدام خالٍ من المخاطر

لقد غادر هذا الجهاز المصنع في حالة سليمة ليتم استخدامه بأمان

تم تركيبه وتشغيله بطريقة آمنة. يجب على المستخدم مراعاة الملاحظات والتحذيرات الواردة في هذه الوثيقة للحفاظ على هذه الحالة الآمنة وضمان تشغيل الجهاز دون أي مخاطر.

اتخاذ كافة الاحتياطات اللازمة لمنع تلف الصمام

بسبب سوء التعامل أو الصدمات أو التخزين غير السليم. لا تستخدم مواد كاشطة لتنظيف الصمام، ولا تكشط الأسطح المعدنية بأي شيء.

يجب أن تحتوي أنظمة التحكم التي يتم تركيب الصمام فيها على

الضمانات المناسبة - لمنع إصابة الأفراد، أو إتلاف المعدات - في حالة فشل مكونات النظام.

الحدود العليا للضغط ودرجة الحرارة المسموح بها

(اعتمادًا على مواد بناء الصمامات) يجب أن تكون

تم ملاحظة هذه الحدود. تظهر هذه الحدود على بطاقة تعريف الصمام.

لا يجوز تشغيل الصمام إلا بعد مراعاة المستندات التالية:

> إعلان بشأن توجيهات الاتحاد الأوروبي

> دليل المنظمة الدولية للهجرة (المرفق مع المنتج).
