تتطلب أنظمة السوائل الصناعية والبلدية الحديثة مكونات موثوقة قادرة على عزل التدفق بدقة عالية، بالإضافة إلى التحكم الدقيق فيه. ومن بين حلول صمامات ربع الدورة، تبرز صمامات الفراشة بفضل حجمها الصغير، وفعاليتها من حيث التكلفة، وأدائها المُثبت في تنظيم التدفق عبر خطوط الأنابيب ذات الأقطار الكبيرة. وبينما يربط العديد من المستخدمين صمامات الفراشة بوظيفة الإغلاق البسيطة فقط، إلا أن صمامات الفراشة المُصممة بشكل صحيح قادرة على توفير تحكم مستقر في التدفق للسوائل والغازات والمواد منخفضة الاحتكاك. تشرح هذه المقالة بالتفصيل كيفية تنظيم صمامات الفراشة للتدفق، وخصائص التحكم فيها، ونطاقات التشغيل المناسبة، ومطابقة المشغلات، والقيود العملية في أنظمة العمليات الحديثة.

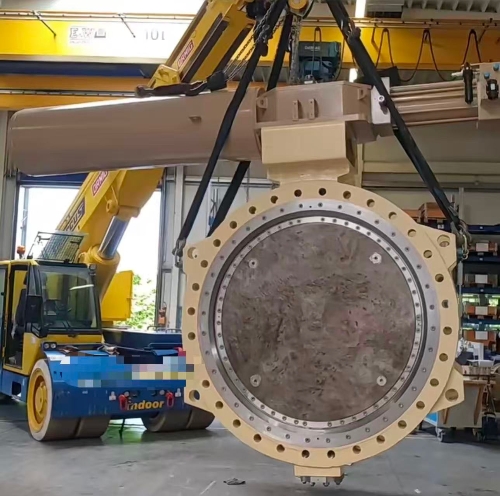

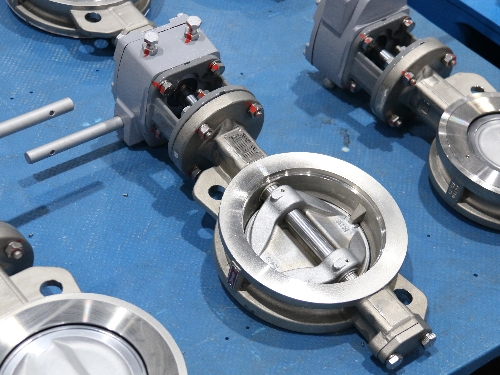

يتحكم صمام الفراشة في التدفق عن طريق تدوير قرص دائري داخل تجويف الأنبوب. يدور القرص حول محور مركزي متصل بنظام تشغيل يدوي أو هوائي أو كهربائي. عندما يكون القرص موازيًا لمحور خط الأنابيب، يُفتح الصمام بالكامل لتحقيق أقصى سعة تدفق. ومع دوران القرص نحو وضع الإغلاق، فإنه يحجب جزءًا من مسار التدفق، مما يُحدث مقاومة تدفق متغيرة تُعدّل سرعة السائل ومعدل التدفق الحجمي. عند دوران 90 درجة، يصبح القرص عموديًا على اتجاه التدفق ليُغلق تمامًا.

على عكس صمامات الكرة التي توفر تدفقًا كاملًا شبه خالٍ من العوائق، يبقى قرص الفراشة دائمًا داخل مسار التدفق حتى عند فتحه بالكامل. هذا العائق المتأصل يُولّد انخفاضًا في الضغط، والذي يُصبح الأساس الفيزيائي الرئيسي للتحكم في التدفق وتنظيمه.
تتبع معظم صمامات الفراشة القياسية نمطًا معينًا. خاصية التدفق المعدلة ذات النسبة المئوية المتساويةتُحدث التعديلات الزاوية الصغيرة في نطاق الحركة المتوسطة تغييرات كبيرة نسبيًا في حجم التدفق. وهذا يعني أن أفضل أداء للتحكم في التدفق يحدث عادةً بين 20% و70% من فتحة القرص. ويؤدي التشغيل بالقرب من وضع الإغلاق الكامل أو شبه الكامل إلى تقليل دقة التنظيم: فوضع الإغلاق شبه الكامل يُعرّض النظام لخطر التكهف والتآكل الناتج عن السرعات العالية؛ بينما يُنتج وضع الفتح شبه الكامل تغييرًا طفيفًا في التدفق حتى مع دوران القرص بشكل كبير.
بالنسبة لحلقات التحكم الصعبة، يمكن للأقراص ذات الشكل المخصص تعديل منحنيات التدفق لتتوافق مع متطلبات العملية الخطية، مما يحسن الاستقرار لتطبيقات تعديل التدفق المستمر.

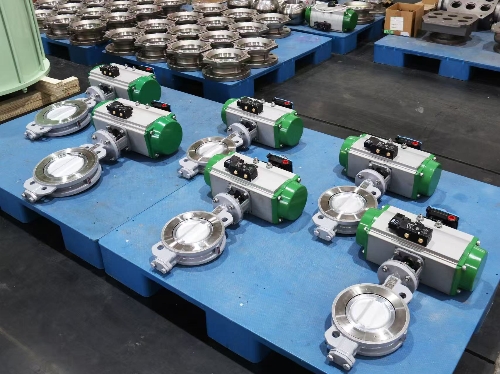

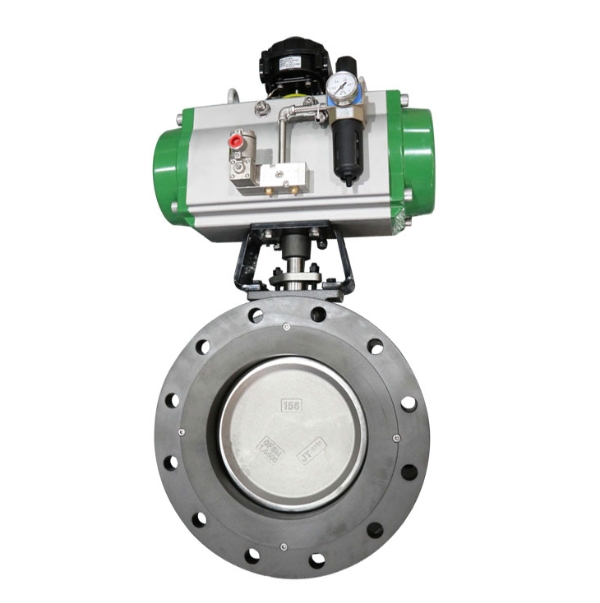

لا تعتمد نتائج التحكم الجيدة في تدفق الهواء على تصميم جسم الصمام فحسب، بل تعتمد أيضًا على التشغيل المتوافق:


بدون جهاز تحديد المواقع المخصص، حتى صمامات الفراشة عالية الجودة لا يمكنها الحفاظ على تدفق نقطة الضبط المستقر في ظل ظروف ضغط المنبع المتغيرة.

ينبغي على المهندسين فهم القيود العملية لتجنب الفشل المبكر للمكونات:

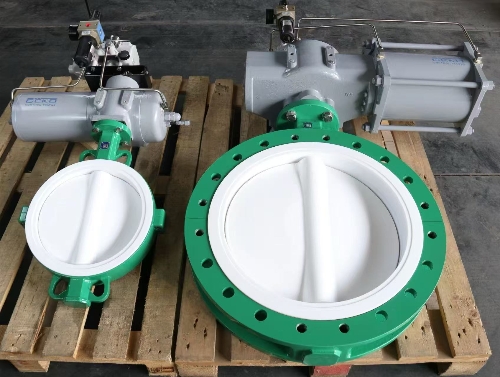

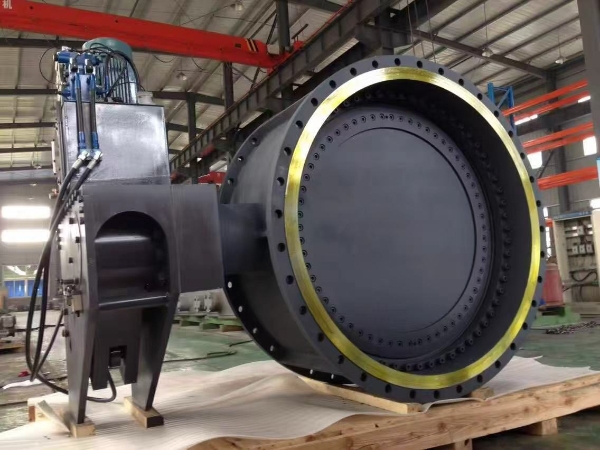

تُستخدم صمامات الفراشة على نطاق واسع لتنظيم التدفق في الأنظمة كبيرة الحجم حيث تهيمن قيود التكلفة والمساحة:
يجب تقييد عملية الخنق ضمن نطاق الفتح من 20% إلى 70%. يُنصح باستخدام مشغلات تعديل مزودة بتغذية راجعة للموضع في حلقات التحكم الآلي. يجب حساب عزم التشغيل بناءً على فرق الضغط الفعلي، وليس فقط على الحجم الاسمي للصمام. يجب اختيار مواد مناسبة لمقعد الصمام تتوافق مع درجة حرارة العملية والتركيب الكيميائي للوسط. في حال توقع حدوث تجويف شديد، يُنصح باستخدام صمامات مضادة للتجويف أو أنواع صمامات بديلة.
توفر صمامات الفراشة تنظيمًا فعالًا واقتصاديًا لتدفق العديد من الأنظمة الصناعية والبلدية الحديثة ذات الأقطار الكبيرة. يتيح مبدأ القرص الدوار فيها كلاً من العزل والتعديل، إلا أن الأداء يتأثر بخصائص التدفق، وتكوين المشغل، وظروف العملية. يضمن التوافق بين تصميم الصمام، وأجهزة التشغيل، ونطاق التشغيل، نتائج مستقرة وطويلة الأمد للتحكم في التدفق من خلال تركيب صمام الفراشة.
