ما هي الآلية الكامنة وراء تشغيل صمام الفراشة؟
تُعد صمامات الفراشة من أكثر صمامات التحكم ربع الدورة تنوعًا، وتُستخدم في أنظمة الأنابيب الصناعية والبلدية الحديثة. في حين أن معظم المهندسين على دراية بالتبديل السريع والبنية المدمجة لـ صمامات الفراشة الصناعيةلا يزال الكثيرون يفتقرون إلى فهم كامل لآلية التشغيل الميكانيكية التي تُمكّن من عزل السوائل بكفاءة، ومقاومة الضغط، والتحكم الدقيق في التدفق لمختلف أنواع صمامات الفراشة. وعلى عكس صمامات الكرة التي تعتمد على إحكام إغلاق كروي، أو صمامات البوابة ذات الحركة الرأسية، تعتمد صمامات الفراشة على بنية ميكانيكية فريدة تعتمد على قرص دوار. تُحلل هذه المقالة بعمق آلية التشغيل الميكانيكية الكاملة لصمامات الفراشة، بما في ذلك نقل عزم الدوران، ومنطق حركة القرص، وآليات إحكام إغلاق صمامات الفراشة ذات المقعد المرن والمعدني، ومبادئ عمل الإزاحة، وتنسيق المشغلات لصمامات الفراشة الآلية.
1. نظرة عامة على آلية التشغيل الميكانيكي
تعتمد آلية تشغيل صمام الفراشة بالكامل على ناقل الحركة الميكانيكي الدوراني ومطابقة ديناميكيات السوائليُخرج المُشغّل عزم دوران ينتقل عبر ساق الصمام لتحريك القرص الفراشي الداخلي، مما يُتيح له الدوران ربع دورة بزاوية 90 درجة. بتغيير زاوية القرص داخل تجويف الأنبوب، يُغيّر الصمام مساحة المقطع العرضي للتدفق، مُحققًا بذلك ثلاث وظائف ميكانيكية أساسية: قطع التدفق، والسماح بمرور كامل للتدفق، وتنظيم الخنق المتوسط. يتميز الهيكل الميكانيكي بأكمله بأجزاء نقل أقل، ومنطق حركة أبسط، واستجابة أسرع من الصمامات الصناعية متعددة الأشواط.
2. آلية النقل الميكانيكية الأساسية

يُعد نقل عزم الدوران المصدر الأساسي للطاقة لتشغيل صمام الفراشة. تتكون سلسلة النقل الميكانيكية الكاملة من مشغل، وساق صمام، ودبوس عمود، وقرص فراشة، مما يحقق تحويلًا دقيقًا للطاقة وإخراج حركة دقيق.
عندما يتلقى المشغل إشارة فتح أو إغلاق، فإنه يُولّد عزم دوران وينقله إلى ساق الصمام الرأسي. تُثبّت ساق الصمام بقرص الفراشة بواسطة دبابيس عمود دقيقة، مما يمنع الدوران غير الضروري ويضمن حركة زاوية متزامنة. يعتمد عمود الساق على أكمام عمود عالية الدقة وحشوات مانعة للتسرب لتقليل مقاومة الاحتكاك، مما يضمن دورانًا مرنًا ومستقرًا دون انحشار. تُحوّل آلية النقل الميكانيكية هذه الطاقة الكهربائية أو الهوائية أو اليدوية إلى دوران ميكانيكي، مُنجزةً بذلك عمليات فتح وإغلاق الصمام بكفاءة.
3. آلية التحكم الميكانيكية في تدفق القرص
يُعدّ قرص الفراشة المكوّن الرئيسي للتحكم في السوائل، وتحدد إزاحته الزاوية حالة تدفق السوائل في الأنابيب بشكل مباشر. وتتوافق زوايا الفتح المختلفة مع حالات تحكم ميكانيكية مختلفة تمامًا في التدفق.
عند إغلاق الصمام بزاوية صفر درجة، يكون القرص عموديًا تمامًا على اتجاه السائل، مشكلاً حاجزًا كاملًا ضده. وتحت تأثير ضغط السائل، يلتصق القرص بإحكام بمقعد الصمام لتحقيق إحكام ميكانيكي بالضغط. عند فتح الصمام بزاوية 90 درجة، يكون القرص موازيًا لاتجاه السائل، مما يقلل مقاومة التدفق ويسمح بمرور أكبر قدر ممكن منه. عند أي زاوية بين صفر و90 درجة، يشكل القرص بنية خانقة متداخلة مع تجويف الأنبوب، مستخدمًا الانسداد الميكانيكي لتغيير سرعة التدفق وضغطه، مما يحقق تنظيمًا مستمرًا للتدفق.
4. آلية الإغلاق الميكانيكية (الإغلاق اللين والإغلاق الصلب)
يأتي أداء الإغلاق الموثوق به لصمامات الفراشة من آليتين ميكانيكيتين مختلفتين لإحكام الإغلاق، وهما قابلتان للتطبيق في ظروف العمل الصناعية المختلفة:
4.1 آلية إحكام الضغط المرن (مقعد ناعم)

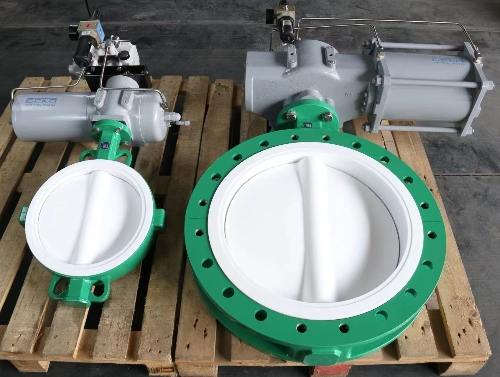

صمامات فراشة ذات مقعد ناعم تستخدم هذه الصمامات مقاعد بوليمرية مرنة مثل EPDM وViton. أثناء شوط الإغلاق، يضغط القرص ميكانيكيًا على المقعد المرن مُحدثًا تشوهًا مرنًا دقيقًا. يملأ المقعد المشوه الفجوات الميكانيكية الصغيرة بين حافة القرص وجسم الصمام، مما يحقق إحكامًا تامًا دون أي تسريب. تتكيف آلية التعويض المرن هذه مع التفاوتات الطفيفة في عمليات التصنيع وتغيرات ضغط خط الأنابيب، مما يضمن إغلاقًا محكمًا لصمامات الفراشة ذات المقاعد المرنة في ظروف درجة الحرارة العادية والضغط المنخفض.
4.2 آلية إحكام الغلق الميكانيكية الدقيقة (مقعد معدني)

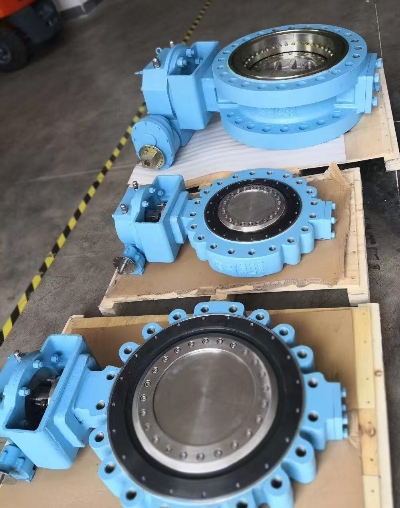

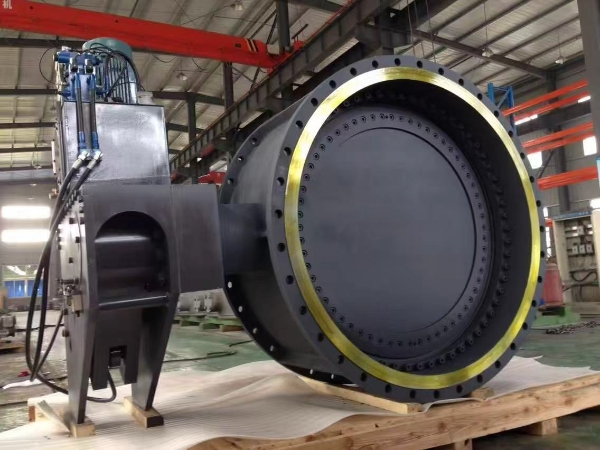

صمامات فراشة ذات مقعد معدني تعتمد هذه الصمامات آلية إحكام صلبة من المعدن إلى المعدن. بعد عمليات التصنيع الدقيقة والتلميع المرآوي، يشكل القرص والمقعد زوجًا متطابقًا عالي الدقة للإحكام. وبفضل التلامس الميكانيكي الصلب وقوة الشد الذاتي تحت ضغط متوسط، يحقق الصمام إحكامًا مستقرًا في ظروف التشغيل ذات درجات الحرارة والضغط العاليين وفي بيئات قاسية. لا تعاني بنية الإحكام الميكانيكية هذه من مشكلة التشوه الناتج عن التقادم، وتدعم التشغيل الصناعي طويل الأمد وعالي الدورة لصمامات الفراشة الثقيلة.
5. صمام فراشة جانبي ذو آلية ميكانيكية عديمة الاحتكاك
تختلف صمامات الفراشة المركزية والمنزاحة اختلافاً جوهرياً في منطق التشغيل الميكانيكي، وهو ما يحدد عمر الخدمة وأداء مقاومة الضغط.
تتميز صمامات الفراشة متحدة المركز بتطابق تام بين مركز الجذع والقرص والأنبوب. يحافظ القرص على احتكاك ميكانيكي مستمر مع المقعد خلال كل دورة فتح وإغلاق، مما يؤدي إلى تآكل المقعد بسهولة. في المقابل، رحلةالإزاحة صمامات الفراشة تعتمد صمامات الفراشة ذات الإزاحة المزدوجة على بنية ميكانيكية ذات إزاحة مكانية. في مرحلة الدوران الأولية، ينفصل القرص تلقائيًا عن مقعد الإحكام دون احتكاك. ولا يلامس القرص المقعد إلا عند زاوية الإغلاق النهائية لتثبيته وإحكام إغلاقه. تقلل آلية التشغيل الميكانيكية عديمة الاحتكاك هذه بشكل كبير من تآكل المكونات، وتحسن من متانة الصمام، وتتلاءم مع ظروف التشغيل الشاقة ذات التبديل المتكرر لمنتجات صمامات الفراشة ذات الإزاحة.
6. آلية التنسيق الآلي للمشغلات
تُشكل المحركات المختلفة آليات تشغيل تلقائية مختلفة، تتناسب مع أنظمة خطوط الأنابيب الذكية الحديثة:

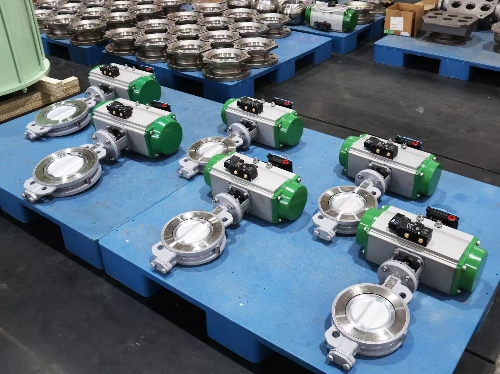

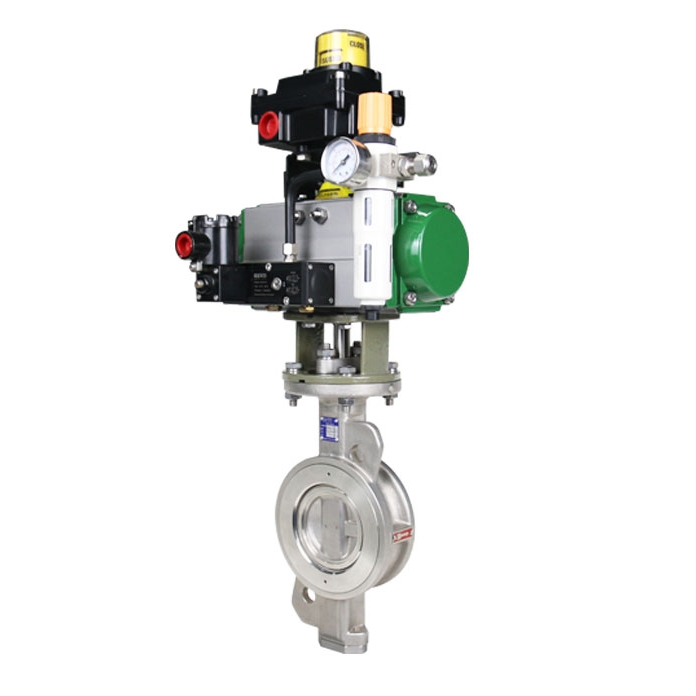

آلية صمام الفراشة الهوائية: يحول طاقة ضغط الهواء المضغوط إلى عزم دوران ميكانيكي، ويتميز بسرعة التشغيل والأداء الميكانيكي المقاوم للانفجار، وهو مناسب للبيئات الصناعية الخطرة.
آلية صمام الفراشة الكهربائية: يستخدم محركًا كهربائيًا وتضخيم عزم الدوران المخفض لتحقيق تحديد دقيق للزاوية، ويدعم التحكم عن بعد بالإشارة والتنظيم النسبي.

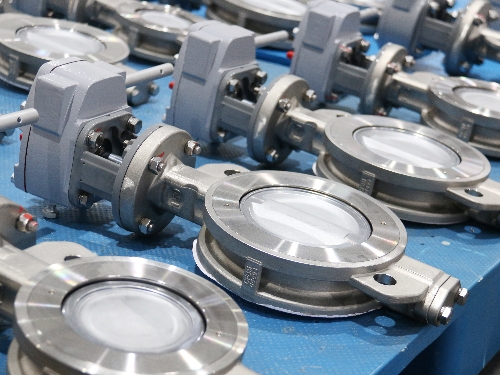

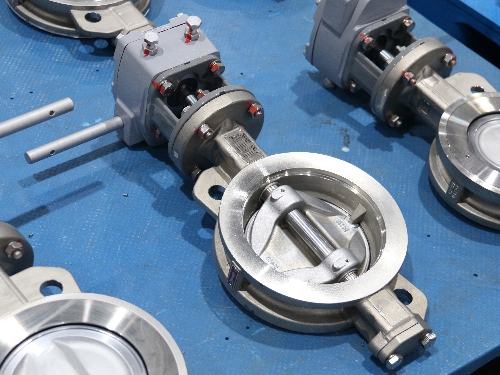

آلية صمام الفراشة اليدوييعتمد على إدخال عزم الدوران الميكانيكي اليدوي، وهيكل نقل بسيط، ومستقر وموثوق به للتشغيل بتردد منخفض.
7. المزايا الصناعية للآلية الميكانيكية لصمام الفراشة
يمنح هيكل التشغيل الميكانيكي الفريد صناعي صمامات الفراشة بفضل مزاياها الصناعية الفريدة: يوفر التصميم الميكانيكي المدمج مساحة التركيب لصمامات الفراشة ذات الرقاقة والوصلات، ويقلل هيكل النقل البسيط من معدلات الأعطال، وتطيل آلية الإزاحة عديمة الاحتكاك عمر خدمة صمامات الفراشة ثلاثية الإزاحة، ويحقق الإزاحة الزاوية المرنة وظيفتي العزل والتحكم في التدفق لصمامات الفراشة المعدلة. هذه الخصائص الميكانيكية تجعل أنواعًا مختلفة من صمامات الفراشة الحل الأمثل لأنظمة التحكم في السوائل الصناعية والبلدية ذات الأقطار الكبيرة.
8. صمام GEKO بتصميم ميكانيكي عالي الدقة
تعمل شركة GEKO Valve على تحسين آلية التشغيل الميكانيكية الداخلية لجميع صمامات الفراشة الصناعية. وبفضل اعتمادها على تقنيات الصب الدقيق، والتصنيع باستخدام الحاسوب (CNC)، والتلميع المرآوي، تتميز صمامات الفراشة الرقائقية، وصمامات الفراشة ذات العروات، وصمامات الفراشة ذات المقاعد المعدنية والناعمة، بنقل عزم دوران منتظم، ودوران مرن، وتحديد دقيق لموضع القرص، وأداء إحكام مستقر. وتلبي سلسلة منتجاتنا الكاملة، بما في ذلك صمامات الفراشة متحدة المركز، وذات الإزاحة المزدوجة، وذات الإزاحة الثلاثية، متطلبات التشغيل الميكانيكية لمختلف خطوط الأنابيب الصناعية ذات الضغط المنخفض والمتوسط والعالي.
