صمامات جيكو - توفير حلول تحكم دقيقة وموثوقة لسلامة التوربينات

في أنظمة تشغيل التوربينات البخارية، تُعدّ صمامات VV وصمامات BDV وصمامات RFV صمامات حماية مساعدة وصمامات تحكم في بدء التشغيل. تتشابه أسماؤها، وترتبط وظائفها ارتباطًا وثيقًا. غالبًا ما يقع المشغلون الميدانيون في حيرة من أمرهم، ويخطئون في تقدير وظائفها، ويرتكبون أخطاءً تشغيلية. توضح هذه المقالة بشكل منهجي التعريفات الأساسية، والمبادئ الهيكلية، ومنطق التعشيق، ومتطلبات التشغيل، والاختلافات الرئيسية بين هذه الأنواع الثلاثة من الصمامات، استنادًا إلى مبادئ تصميم التوربينات، ومنطق بدء وإيقاف الوحدة، ومعايير التشغيل الميداني، مما يوفر مرجعًا تقنيًا متخصصًا للتشغيل والصيانة والتشغيل التجريبي والإصلاح. بفضل تقنية التحكم الهوائي عالية الدقة والتحقق الصناعي الدقيق، أصبحت صمامات GEKO علامة تجارية موثوقة في تصنيع هذه الصمامات الحيوية ودمجها في الأنظمة.

أولاً: تعريفات صمامات القلب ومبادئ عملها الهيكلية

(i) صمام VV (صمام التهوية - صمام تهوية العادم عالي الضغط)

يقع صمام التهوية وتخفيف الضغط الخاص هذا على خط أنابيب العادم عالي الضغط، ويؤدي مباشرةً إلى المكثف وخزان تصريف البخار. يُستخدم بشكل أساسي في وحدات بدء التشغيل متوسطة الضغط لحل مشكلات ارتفاع درجة الحرارة الناتجة عن مقاومة الهواء في أسطوانة الضغط العالي في ظروف الحمل المنخفض أو عدم وجود بخار وارد، كما يوفر تخفيفًا سريعًا للضغط بعد فصله لمنع زيادة السرعة.

أثناء بدء تشغيل التوربين ذي الضغط المتوسط ​​أو عند الأحمال المنخفضة، يكون دخول البخار إلى أسطوانة الضغط العالي ضئيلاً أو معدوماً، ويبقى صمام عدم الرجوع لعادم الضغط العالي مغلقاً. تولد الشفرات داخل أسطوانة الضغط العالي حرارة كبيرة نتيجة احتكاك الهواء، مما قد يتسبب بسهولة في تلف الشفرات وغلافها بسبب ارتفاع درجة الحرارة. بعد توقف التوربين، قد يتسرب البخار المتبقي في أسطوانة الضغط العالي إلى حالة الفراغ في أسطوانة الضغط المتوسط ​​عبر موانع التسرب بين عمودَي الضغط العالي والمتوسط، مما يُشكل خطر زيادة سرعة الدوار. يقوم صمام التفريغ بإخراج البخار المتبقي من أسطوانة الضغط العالي بسرعة لتجنب هذه المخاطر.

يستخدم هذا الصمام تصميمًا يعمل بالهواء المضغوط للإغلاق، ويتكون من مصدر هواء، وأسطوانة، ومجموعة زنبركية، وصمام لولبي. تتميز صمامات GEKO في هذا المنتج بمجموعة زنبركية مُحسّنة تتحمل درجات الحرارة العالية وأسطوانة منخفضة الاحتكاك، مما يضمن فتحًا موثوقًا للصمام في حالات انقطاع الهواء، مع زمن استجابة للصمام اللولبي لا يتجاوز 0.5 ثانية، مما يُحسّن بشكل ملحوظ من سرعة الحماية من ارتفاع درجة حرارة الهواء.

(ii) صمام تصريف الفرامل (صمام تصريف الطوارئ للتوربين)

صمام حماية لتخفيف الضغط في حالات الطوارئ، مصمم خصيصًا لتوربينات الضغط العالي والمتوسط ​​المدمجة، ويُعرف أيضًا بصمام تصريف البخار المتبقي من مانع تسرب عمود التوربين. وتتمثل وظيفته الأساسية في تصريف البخار المتسرب من موانع التسرب بسرعة عند انخفاض الحمل أو عند إيقاف التشغيل، مما يمنع خطر زيادة سرعة التوربين.

أثناء فصل الأحمال أو إيقاف التشغيل الطارئ لوحدات الضغط العالي والمتوسط ​​المدمجة، قد يتسرب البخار المتبقي في أسطوانة الضغط العالي وأنابيب مدخل الضغط العالي عبر فجوات مانع تسرب عمود الضغط العالي والمتوسط ​​إلى أسطوانتي الضغط المتوسط ​​والمنخفض، مما يُولّد قوة دافعة إضافية على الدوّار. في حال تآكل أسنان مانع التسرب أو ازدياد الفجوات، تزداد كمية البخار المتسرب، مما يرفع بشكل كبير من خطر تجاوز السرعة المحددة. يقوم صمام BDV بتوجيه بخار مانع تسرب العمود المتبقي مباشرةً إلى المكثف، مُحررًا الضغط بسرعة ومانعًا مسار تجاوز السرعة تمامًا.

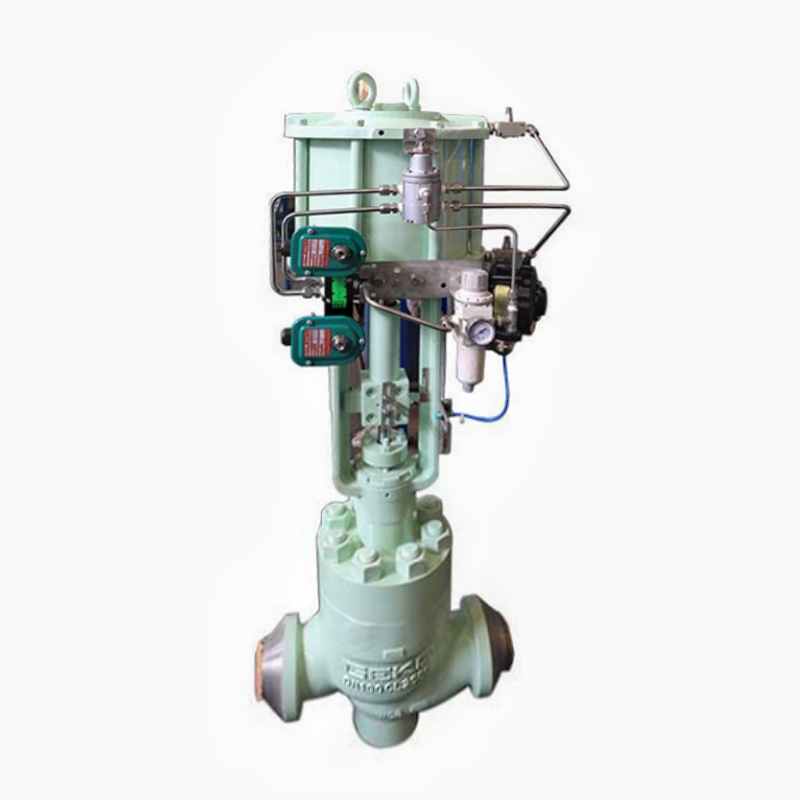

يستخدم هذا النظام بنية ربط كهرومغناطيسية-هوائية، يتم التحكم بها بواسطة إشارة شوط محرك زيت صمام التحكم IP. يعتمد منتج BDV من GEKO Valves على تصميم صمام لولبي مزدوج احتياطي مع دائرة تحكم هوائية عالية الموثوقية، مما يحقق حركة شوط كاملة في غضون 0.3 ثانية بعد تشغيل إشارة شوط محرك الزيت، وبالتالي يمنع بشكل فعال تفاقم حوادث السرعة الزائدة.

(iii) صمام RFV (صمام التسخين لإعادة التسخين - صمام التسخين العكسي لأسطوانة الضغط العالي)

صمام تحكم مخصص للتسخين المسبق لبدء التشغيل البارد، يستخدم لتسخين أسطوانة الضغط العالي قبل بدء التشغيل البارد، مما يؤدي إلى إزالة اختلافات درجة حرارة الغلاف، وتقليل الإجهاد الحراري، وضمان استيفاء الوحدة لمعايير التشغيل.

أثناء بدء التشغيل البارد، تكون درجة حرارة غلاف أسطوانة الضغط العالي ومكوناتها الداخلية منخفضة للغاية. إن إدخال البخار مباشرةً للدرفلة سيؤدي إلى إجهاد حراري هائل، مما يتسبب في تشوه الغلاف، وتشققات معدنية، واهتزاز مفرط للعمود. يقوم صمام RFV بإدخال بخار إضافي قبل صمام عدم الرجوع لعادم الضغط العالي. يتدفق البخار بانتظام عبر أسطوانة الضغط العالي ويُصرّف عبر مصارف الغلاف الداخلي للضغط العالي ومصارف أنبوب مدخل الضغط العالي، مما يرفع درجة حرارة الغلاف تدريجيًا لتحقيق تسخين متجانس.

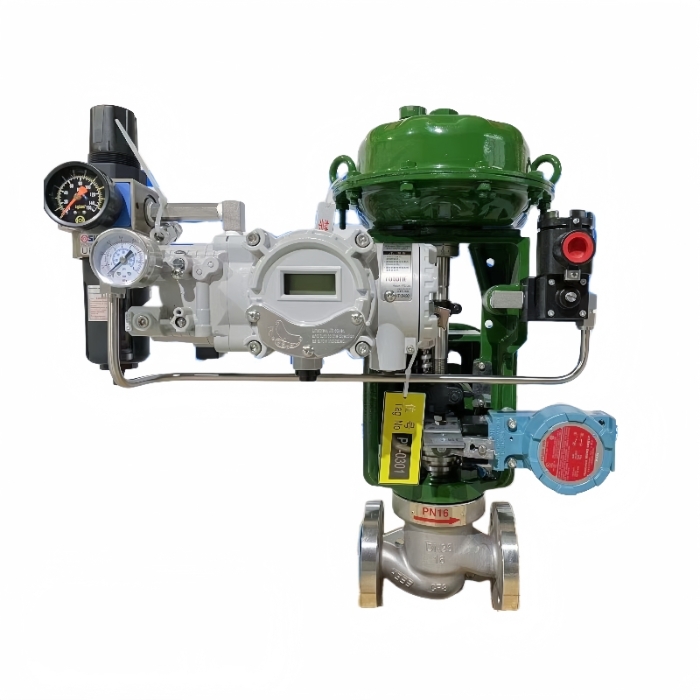

طورت شركة GEKO Valves صمام RFV خصيصًا يتميز بخصائص تنظيم خطية لهذه الظروف التشغيلية. يستخدم هذا الصمام تصميمًا مانعًا للتسرب منخفضًا وقلبًا مقاومًا للتآكل، مما يسمح بالتحكم الدقيق في درجة الحرارة في ظروف التدفق المنخفض وفرق الضغط المنخفض، مع دقة تحكم في معدل التسخين تبلغ ±1.5 درجة مئوية/ساعة، متفوقًا بذلك بشكل ملحوظ على المنتجات التقليدية.

ثانيًا: منطق التحكم في تعشيق الصمامات

منطق التعشيق بين صمامات VV

إغلاق نظام التعشيق: يستقبل صمام التحكم في الضغط العالي إشارات مفتاح الشوط من صمامات التحكم الأربعة المسبقة. عندما تكون جميع الصمامات الأربعة مفتوحة بالكامل ويصل تدفق البخار في الوحدة إلى 0.5% من الحد الأقصى للضغط التشغيلي، يُغلق صمام التحكم في الضغط تلقائيًا. بعد دقيقة واحدة من توصيل الوحدة بالشبكة، يُفتح صمام عدم الرجوع لعادم الضغط العالي، ويُغلق صمام التحكم في الضغط تلقائيًا عبر نظام التعشيق.

فتح القفل: يُفتح تلقائيًا أثناء بدء تشغيل التوربينات ذات الضغط المتوسط ​​وفي ظروف مقاومة الهواء عند الأحمال المنخفضة. ويُفتح فورًا عبر نظام التعشيق بعد توقف التوربين لتفريغ بخار الضغط العالي المتبقي بسرعة.

منطق تعشيق صمام BDV

إغلاق نظام التعشيق: يتم التحكم فيه بواسطة شوط مؤازر الزيت لصمام التحكم IP. عندما يكون شوط مؤازر الزيت ≥ 30 مم، أو عندما تصل فتحة صمام التحكم IP الأيسر/الأيمن إلى 15% ~ 16% (ما يعادل ~ 5% من أمر التدفق) ويكون صمام ما قبل التوجيه مفتوحًا بالكامل، فإن صمام BDV يغلق تلقائيًا.

فتح القفل: يفتح تلقائيًا عند شوط محرك زيت صمام التحكم IP <30 مم. يفتح بسرعة عبر نظام التعشيق في حالة إيقاف التوربين ورفض الحمل لتصريف بخار مانع تسرب العمود.

ملاحظة حول وظيفة صمام ما قبل التشغيل

صمام التحكم المسبق للتوربين هو صمام مساعد لقرص الصمام الرئيسي. قبل فتح قرص الصمام الرئيسي، يُفتح صمام التحكم المسبق أولاً، مما يسمح بتدفق بخار جديد عبر ممر التحكم المسبق، وبالتالي موازنة فرق الضغط عبر الصمام الرئيسي. هذا يقلل بشكل كبير من القوة اللازمة لفتح الصمام الرئيسي، ويقلل من حمل زيت المؤازرة، ويتجنب صعوبة فتح الصمام أو تعطل فتحه.

ثالثًا: العمليات الميدانية والمتطلبات التشغيلية

الفحص قبل بدء التشغيل: قبل بدء تشغيل الوحدة وتحريكها، يجب التأكد من حالة فتح/إغلاق صمامات VV وBDV محليًا وعبر نظام التحكم الموزع (DCS). لا تقم أبدًا بتشغيل الوحدة في حالة صمام غير طبيعية.

عملية بدء تشغيل بروتوكول الإنترنت: قبل بدء التشغيل، تأكد من فتح صمامات VV وBDV. إذا كان هناك صمام عزل يدوي مثبت قبل صمام VV، فتأكد من فتحه بالكامل لتجنب حدوث خلل نتيجة ضغط هواء غير طبيعي أو عطل في الصمام اللولبي.

نقل ما بعد الصمام: بعد إتمام عملية نقل الصمام بعد بدء تشغيل IP، تحقق مرة أخرى (على شاشة DEH ومحليًا) من أن صمام VV مغلق تمامًا لمنع تسرب البخار أو حدوث تشوهات في الضغط بعد إدخال أسطوانة الضغط العالي.

ظروف غير مستقرة: أثناء بدء التشغيل الأولي أو التشغيل التجريبي أو التشغيل غير المستقر، لا تغلق صمام العزل اليدوي الموجود قبل صمام VV، واترك مسارًا للطوارئ متاحًا. بعد التشغيل المستقر، أغلق صمام العزل اليدوي فورًا.

حالة طارئة بعد الرحلة: مباشرة بعد رحلة أثناء التشغيل، قم بترتيب قيام الأفراد بفحص وفتح صمام العزل اليدوي الموجود في اتجاه مجرى صمام VV، مع التحقق من وضع صمام BDV عبر نظام التحكم الموزع (DCS) ومحليًا، والتأكد من فتح كلا الصمامين بشكل صحيح لتخفيف الضغط بسرعة.

بدء التشغيل والإيقاف العادي: مراقبة ردود فعل موضع صمام BDV في الوقت الفعلي بعد فتح صمام الاعتراض أثناء بدء التشغيل وبعد العطل لضمان عمل التعشيق الموثوق به.

الإحماء عند بدء التشغيل البارد: قبل بدء التشغيل البارد، افتح صمام RFV لتسخين أسطوانة الضغط العالي عكسيًا. راقب مسارات التصريف ومعدل ارتفاع درجة حرارة الغلاف. أغلق صمام RFV بعد التسخين، ثم تابع عملية بدء التشغيل بشكل طبيعي.

ملاحظة حول صمامات GEKO: تُعدّ دقة معلومات حالة الصمامات أمرًا بالغ الأهمية في العمليات المذكورة أعلاه. تأتي صمامات GEKO مزودة بشكل قياسي بمفاتيح حد عالية الدقة وأجهزة إرسال موضع 4-20 مللي أمبير، تتكامل بسلاسة مع أنظمة التحكم الموزعة (DCS) لتقليل مخاطر سوء التقدير بشكل كبير.

رابعاً: الاختلافات الرئيسية ووظائف الصمامات الثلاثة

التمييز الوظيفي الرئيسي:

صمام VV: يركز على الحماية اليومية من ارتفاع درجة حرارة الهواء؛ وتخفيف الضغط الإضافي بعد الرحلة.

صمام BDV: صمام حماية من السرعة الزائدة للقلب، يستهدف على وجه التحديد تسرب البخار من مانع تسرب العمود.

صمام RFV: يُستخدم فقط لتسخين المحرك عند بدء التشغيل البارد، ولا توجد به وظيفة حماية من الحوادث.

هذه الوظائف الثلاث هي غير قابلة للتبادل.

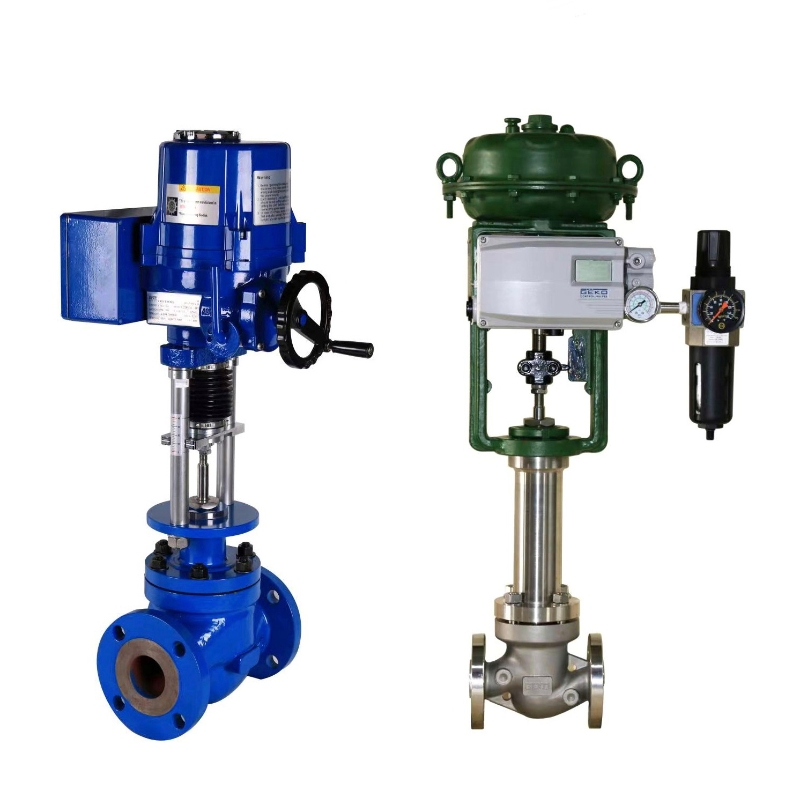

قامت شركة GEKO Valves بتطوير سلسلة صمامات مخصصة لكل من هذه الاحتياجات الثلاثة، مع تصميمات مختلفة بدءًا من اختيار المواد (على سبيل المثال، مقعد من سبيكة عالية الحرارة لصمام VV)، وهيكل الختم (ختم معدني صلب + جرافيت مرن لصمام BDV)، وصولاً إلى تكوين المشغل (محدد موضع ذكي اختياري لصمام RFV)، مما يضمن الصمام المناسب لكل تطبيق.

خامساً: ملخص نظام منع تسرب عمود الدوران وجذع المحرك (تكوين نموذجي للمصنع)

صمام الإيقاف الرئيسي: تسرب المرحلة الأولى ← إحكام إغلاق خط تجميع البخار، تسرب المرحلة الثانية ← إحكام إغلاق خط تجميع البخار العائد

صمام التحكم بالضغط العالي: تسرب المرحلة الأولى ← إعادة التسخين، تسرب المرحلة الثانية ← إحكام غلق رأس البخار

صمام اعتراض الضغط المطلق: تسرب المرحلة الأولى فقط ← إحكام إغلاق رأس البخار

صمام BDV: تسرب المرحلة الأولى ← إعادة التسخين، تسرب المرحلة الثانية ← إحكام غلق رأس البخار

صمام VV: تسرب المرحلة الأولى ← أنبوب الاستخراج الرابع، تسرب المرحلة الثانية ← إحكام غلق رأس البخار

مانع تسرب عمود الضغط العالي: تسرب المرحلة الثالثة ← أنبوب الاستخراج الرابع

في النظام المذكور أعلاه، توفر شركة GEKO Valves صمامات التحكم في تسرب مانع التسرب للعمود وصمامات الإيقاف المتوافقة، مما يضمن ضغوط تسرب مستقرة، ويقلل من هدر البخار، ويحسن الاقتصاد الحراري للوحدة.

سادساً: الأسئلة والأجوبة الفنية الأساسية

1. ما هي الوظائف الأساسية لصمام VV وصمام BDV؟

صمام VV: أثناء بدء تشغيل نظام الضغط المتوسط ​​والتشغيل تحت الأحمال المنخفضة، يتم توصيل أسطوانة الضغط العالي بتفريغ المكثف، مما يؤدي إلى إخلاء الهواء من الأسطوانة لتقليل التسخين الناتج عن مقاومة الهواء وتجنب ارتفاع درجة حرارة شفرات/غلاف الضغط العالي. بعد التوقف، يتم تحرير بخار الضغط العالي المتبقي بسرعة، مما يساعد في منع زيادة السرعة.

صمام BDV: أثناء الرحلة أو رفض الحمولة، يقوم هذا الصمام بتفريغ البخار المتسرب من جانب الضغط العالي عبر فجوات مانع التسرب في العمود إلى أسطوانة الضغط المتوسط، مما يؤدي إلى قطع قوة الدفع الإضافية مباشرةً. وهو صمام بالغ الأهمية لمنع السرعة الزائدة.

2. لماذا نختار صمامات GEKO لهذه التطبيقات الحساسة؟

تتمتع شركة GEKO Valves بخبرة تزيد عن 20 عامًا في تطوير صمامات متخصصة لتوربينات البخار. منتجاتنا حاصلة على شهادة ISO 15848-1 لانبعاثات الغازات المتسربة وشهادة السلامة الوظيفية SIL2. وقد سجلت سلسلة صمامات VV وBDV وRFV أكثر من 100,000 ساعة تشغيل آمنة في العديد من الوحدات فوق الحرجة وتحت الحرجة حول العالم، بنسبة نجاح تتجاوز 99.96%. تقدم GEKO دعمًا فنيًا شاملًا - بدءًا من اختيار الصمامات وتحسين منطق التعشيق وصولًا إلى التشغيل الميداني - مما يساعد محطات الطاقة على تقليل مخاطر انقطاع التيار غير المخطط له الناتج عن سوء تشغيل الصمامات أو تعطلها.

خاتمة

تؤدي صمامات VV وBDV وRFV أدوارًا متميزة وغير قابلة للاستبدال في بدء تشغيل التوربينات وحمايتها. يجب على فنيي التشغيل والصيانة إتقان مبادئ عملها ومنطق التعشيق، بالإضافة إلى الاهتمام بجودة وموثوقية هذه الصمامات. توفر شركة GEKO Valves، بخبرتها الفنية الراسخة وتجربتها الميدانية الواسعة، منتجات عالية الأداء والموثوقية وحلولًا متكاملة لهذه الأنواع الثلاثة من الصمامات، مما يساعد محطات توليد الطاقة على تحقيق تشغيل أكثر أمانًا وكفاءة.

للحصول على معلومات محددة حول اختيار الصمامات وإعدادات التعشيق، يُرجى الرجوع إلى رسومات التصميم الخاصة بالشركة المصنعة الأصلية وظروف الموقع الفعلية. تقدم شركة GEKO Valves استشارات فنية مصممة خصيصًا لتلبية احتياجاتكم.
