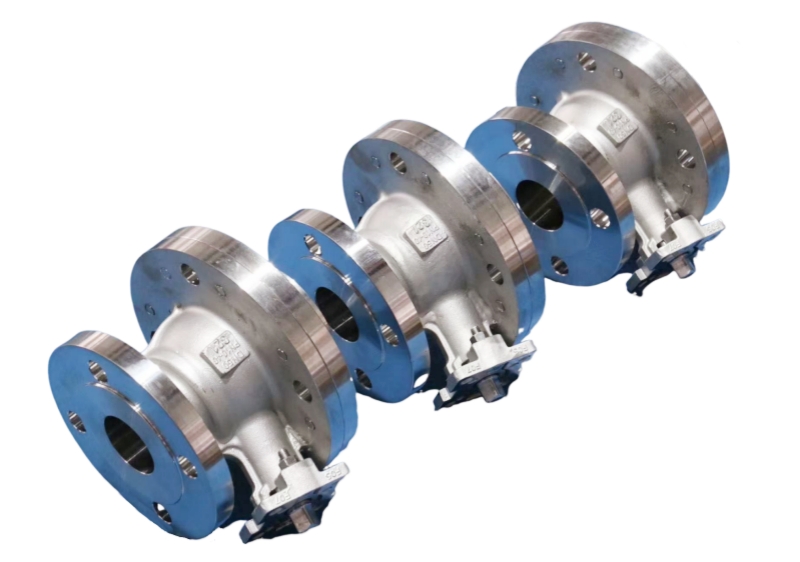

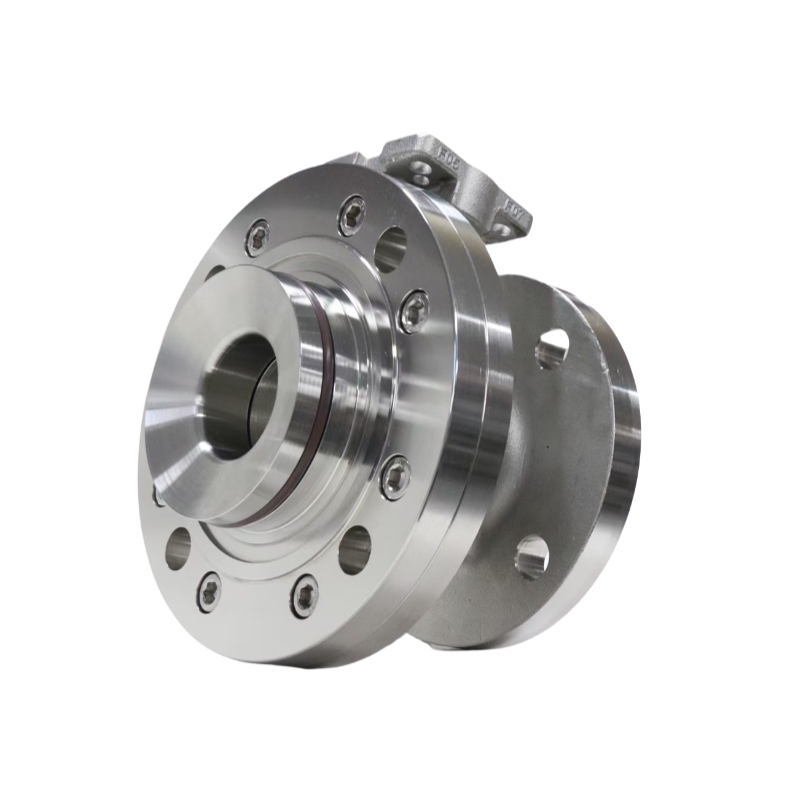

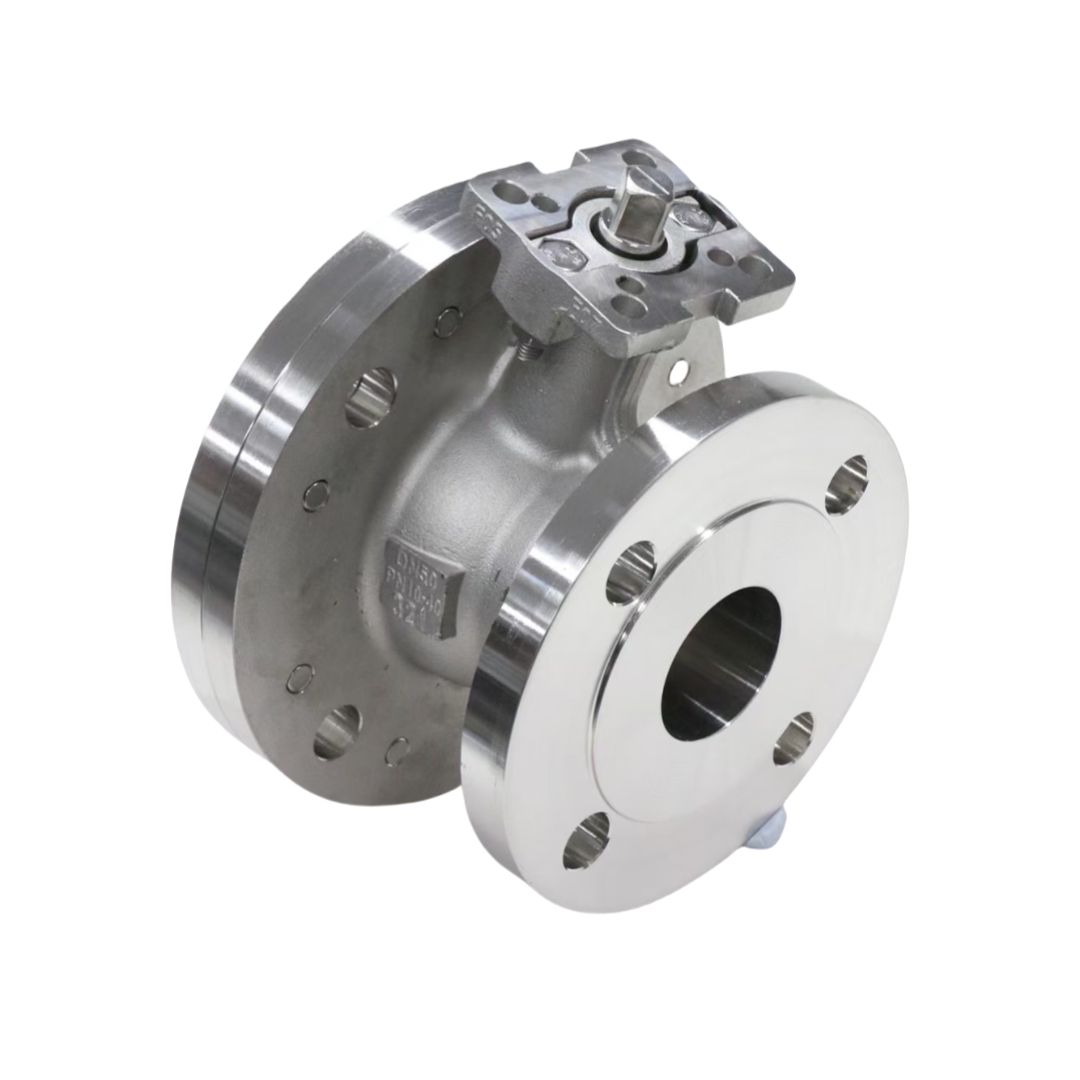

GKV295، صمام كروي للتفريغ السفلي للخزان، مُصمم لتصريف السوائل أو المواد شبه الصلبة من الخزانات أو المفاعلات أو الأوعية بشكل نظيف وفعال وكامل. تصميمه سهل الصيانة والصيانة المباشرة، مما يُقلل من وقت التوقف.
تضمن الكرة ذات التركيب المباشر والخالية من التجاويف عدم وجود مساحة ميتة وتدفقًا خاليًا من البقايا، وهي مثالية للصناعات ذات معايير النظافة العالية مثل الأدوية والأغذية ومستحضرات التجميل والمواد الكيميائية المتخصصة.
صمام الكرة لتفريغ الخزان السفلي من الأعلى
| |
نطاق الحجم DN25–DN200 (NPS 1"–NPS 8")
نطاق درجة الحرارة المقعد الناعم (PTFE/EPDM): من -20 درجة مئوية إلى +200 درجة مئوية المقعد المعدني: حتى +800 درجة مئوية
| مادة الجسم ASTM A351 CF8، CF3، CF8M، CF3M (فولاذ مقاوم للصدأ مصبوب)؛ ASTM A182 F304، F316، F316L، F904L، F51 (فولاذ مقاوم للصدأ مزدوج، فولاذ مقاوم للصدأ مطروق). ASTM A216 WCB، WCC (فولاذ كربوني مصبوب)؛ ASTM A350 LF2، ASTM A352 LCB (فولاذ كربوني منخفض الحرارة)؛ ASTM A105 (فولاذ مطروق). ASTM A182 F22 (فولاذ سبائك الكروم والموليبدينوم)؛ سبائك خاصة (قائمة على النيكل وعالية الأداء): Inconel 600، 625، 825، Incoloy 800H، Hastelloy C276، C3، C4، Monel 400، Monel K500؛ B463 سبيكة 20؛ ASTM B348 التيتانيوم المجموعة 2، المجموعة 3، المجموعة 5، المجموعة 12؛ ASTM B493 الزركونيوم R60702، ASTM B365 التنتالوم R05200، R05400 (التنتالوم). |
ضغط العمل 150 رطل - 2500 رطل | مادة الجذع SS316، SS316L، دوبلكس SS، نيترونيك 50 وما إلى ذلك. |
وجها لوجه أسم B16.10، إن 588-1 F4/F5، دين 3202 F4/F5، جيس B2002
| مادة المقعد المعيار: RPTFE؛ اختياري: TFM1600، Tek-Fil®، UHMWPE، حشو تجويف، مقعد معدني |
مادة الكرة SS316L، Hastelloy، الفولاذ المقاوم للصدأ المطلي بـ PTFE، السيراميك، F46، F51 وما إلى ذلك. | شكل الجسم مرحلة واحدة |
معايير التصميم ASME B16.34، ISO 15761، DIN EN 12516، MSS SP-134 | اتصال ذو حواف |
صمام الكرة لتفريغ الخزان السفلي من الأعلى
وصف:
تم تصميم صمام الكرة السفلي لخزان الدخول العلوي للتصريف السفلي
التطبيقات في الخزانات والمفاعلات والأوعية، مما يوفر تصريفًا نظيفًا وجافًا
تصميم خالٍ من المساحة، وصيانة سهلة في الخط.
يسمح هيكل الدخول العلوي بتفكيك الأجزاء الداخلية وفحصها وإصلاحها
الأجزاء دون إزالة الصمام من النظام - مما يقلل من وقت التوقف عن العمل و
ضمان المعالجة المعقمة والفعالة.
الميزات الرئيسية:
تصميم المدخل العلوي - يسمح بالصيانة السريعة للكرة والمقاعد والأختام
مخرج مدمج - يضمن تصريفًا كاملاً ونظيفًا مع عدم وجود حجم احتجاز
تدفق كامل - تدفق غير مقيد، مناسب للوسائط اللزجة أو المحملة بالمواد الصلبة
ساق مضاد للانفجار، وجهاز مضاد للكهرباء الساكنة، وتصميم مقاوم للحريق (اختياري)
مقاعد حشو التجاويف - التخلص من المناطق الميتة، مثالية للخدمات الصحية أو الطينية

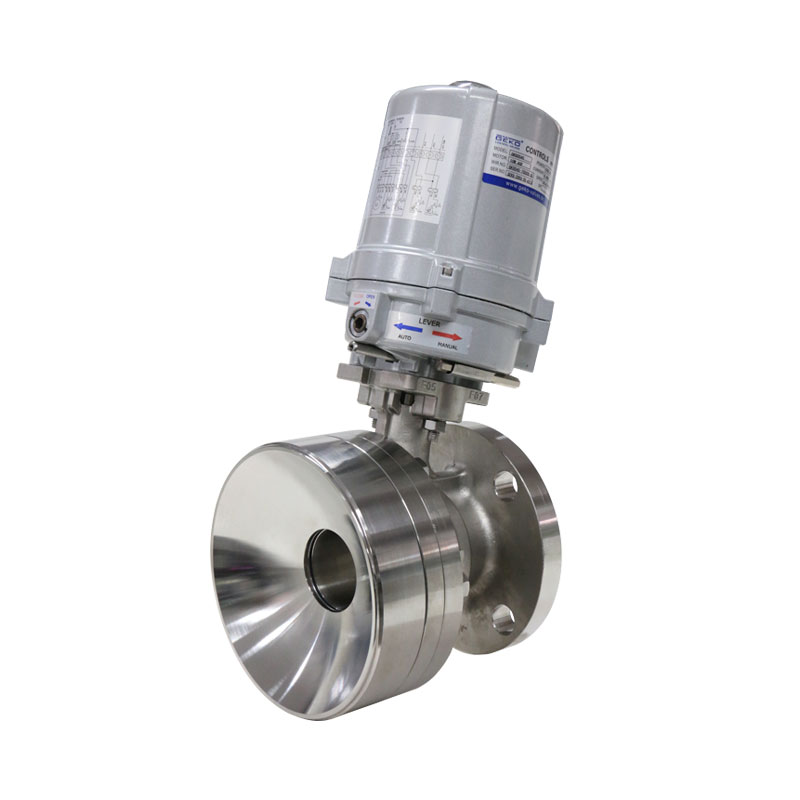

متوفر مع رافعة يدوية، أو مشغل تروس، أو خيارات تشغيل (هوائية/كهربائية).
التفاصيل الفنية
الحجم: DN25–DN300 (1"–12")
الضغط: حتى الفئة 600 / PN100
درجة الحرارة: من -50 درجة مئوية إلى +600 درجة مئوية (تعتمد على المادة)
التوصيلات النهائية: وسادة خزان (ملحومة)، ذات حواف (RF/RTJ)، مشبك، أو مخصصة
المعايير: API 6D، ASME B16.34، EN 12516-1
مواد:
الهيكل/غطاء المحرك: SS304/SS316، سبيكة 20، هاستيلوي C276، دوبلكس/سوبر دوبلكس، تيتانيوم Gr.2
الكرة: SS316/316L، مطلية بالكروم أو ENP، Hastelloy، Monel، مطلية بالسيراميك
الساق: SS316/316L، دوبلكس 2205، مضاد للانفجار، آمن ضد الحريق اختياريًا
المقعد: PTFE، TFM1600، PEEK، PTFE/TFM مملوء بالتجويف، معدن (Stellite)
الأختام / التعبئة: PTFE، الجرافيت، فيتون، EPDM، كالريز، تعبئة الساق المحملة مباشرة
أبرز النقاط:
تصميم المدخل العلوي لسهولة الصيانة المباشرة
تضمن الكرة الخالية من التجاويف والمساحات الميتة تدفقًا خاليًا من البقايا.
مناسب للصناعات ذات النظافة العالية والبيئات الكيميائية القاسية
صمام كروي لتفريغ الخزان السفلي من الأعلى | تصريف كامل وصيانة سهلة
تم تصميم صمام الكرة لتفريغ الخزان العلوي والسفلي للصناعات التي تتطلب تصريف الخزان بالكامل، والصيانة السهلة، والختم الموثوق به في ظل ظروف العملية الصعبة.
الميزة الرئيسية:
تصميم المدخل العلوي: يسمح بالوصول المباشر إلى المكونات الداخلية لـ
صيانة سريعة دون إزالة الصمام، مما يقلل من وقت التوقف والعمالة.
التدفق الكامل: يضمن التصميم الهندسي الأمثل أقصى تدفق بأقل قدر من
انخفاض الضغط، مثالي للسوائل اللزجة أو الملاطية أو المحملة بالمواد الصلبة.
التفريغ السفلي المثبت على السطح: تصريف كامل عند مخرج الخزان،
تقليل البقايا ووقت التنظيف ومخاطر التلوث.
الختم عالي الأداء: توفر مقاعد PTFE أو PEEK أو الإيلاستومر مواد كيميائية
المقاومة والحماية من التآكل والقدرة على تحمل درجات الحرارة.
المواد شديدة التحمل: الفولاذ المقاوم للصدأ، أو المزدوج، أو السبائك الخاصة للتآكل
المقاومة في البيئات العدوانية.
التشغيل المرن: يدعم التشغيل اليدوي أو الهوائي أو الكهربائي،
مع تكامل الأتمتة الاختياري.
