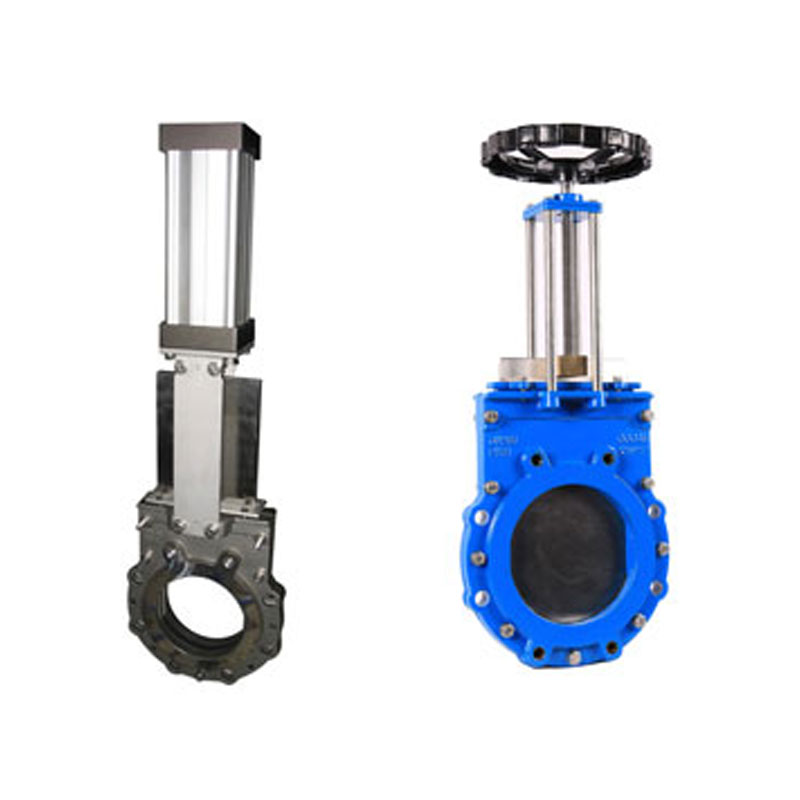

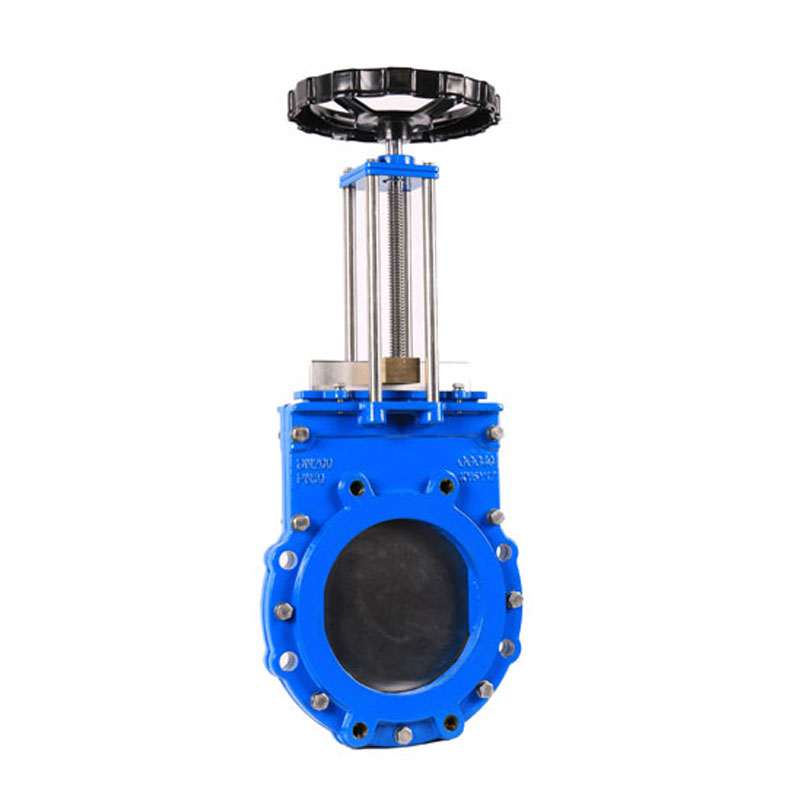

ال صمام بوابة السكين GKV300 مماثل ل INSAMCOR، تتضمن أحدث التصميمات والتكنولوجيا، وتتميز بأكمام مطاطية حاصلة على براءة اختراع توفر أداءً عاليًا في المواد الكاشطة والمقشرة والتآكلية، بالإضافة إلى الحمأة والسوائل والمواد الصلبة السائبةيؤدي هذا التصميم المبتكر إلى إنتاج بعض صمامات البوابة ذات الصيانة المنخفضة المتوفرة في السوق اليوم.
صمام بوابة السكين - تصميم قوي وصيانة منخفضة
| |
نطاق الحجم 3” – 24” (DN80 – DN600)، الضغط: 150 رطل/بوصة مربعة (10 بار)
| شكل الجسم قطعة واحدة، رقاقة، شبه مدببة |
الأكمام (بدون تصميم التعبئة) المعيار: المطاط الطبيعي | مواد المقعد (مع تصميم التعبئة والتغليف) NR، EPDM، NBR، أو FKM/FPM |
نطاق درجة حرارة المقعد بونا-ن: من -34 إلى 194 درجة فهرنهايت (من -36 إلى 90 درجة مئوية) | مواد البوابة المعيار: الفولاذ المقاوم للصدأ 316L
|
حواف التثبيت/المضادة الفولاذ المعتدل المغلف بالمطاط الطبيعي
| حفر الشفة 3"–24": ANSI B16.5 الفئة 150، AS 2129 الجدول D وE، PN10 وPN16 |
المحركات يدوي، تروس مخروطية، هوائي، كهروميكانيكي، هيدروليكي معيار التصميم مخطوطة SP81 | التعبئة ودرجة الحرارة القصوى
PTFE: 500 درجة فهرنهايت (260 درجة مئوية) |
ميزات إضافية غطاء سفلي قابل للإزالة مع توصيلات خارجية (منافذ تطهير) | معيار الاختبار MSS SP151 |
صمامات بوابة السكين سلسلة GKV300
غطاء المغزل – يحمي المغزل من تناثر الطين. (قياسي لجميع الأحجام)
المحركات أسطوانات هوائية، كهربائية، هيدروليكية، ترس مخروطي يدوي، وعجلة يدوية بذراع صاعد. (جميع الأحجام)
مجموعة غلاف الدفع – تعمل خيوط صامولة الدفع ذات اللون البرونزي الكبير (LG2) على تقليل تحميل الخيوط من أجل إطالة العمر.
12”–16” (DN300–DN400): قياسي مع محامل دفع
أحجام أصغر: مزودة بوسادات دفع فيسكونيت
لوحة الغطاء – لوحان يغطيان البوابة والمغزل والوصلة. خفيفا الوزن لسهولة إزالتهما أثناء الصيانة. (جميع الأحجام)
إطار شديد التحمل يتحمل قوة دفع أعلى مرتبطة بالتركيبات ذات الثقوب الكبيرة. (جميع الأحجام)
شفرة المساحات – يحافظ على زيوت التشحيم الداخلية ويمنع دخول الملوثات الخارجية. (جميع الأحجام؛ قابلة للاستبدال للأحجام الكبيرة)
أغطية مفاتيح القرب الفولاذية – يحمي المفاتيح من التلف أثناء النقل والتشغيل. (جميع الأحجام)
مؤشر - مؤشرات الفتح والإغلاق (قياسية). (جميع الأحجام)
شرط الإغلاق – يسمح بالقفل في الوضعين المفتوح والمغلق. (مقاسات من 3 إلى 24 بوصة / DN80 إلى DN600)
الدعامات المفتوحة سهولة تحريك الصمام أثناء التركيب. (جميع الأحجام)
شفة الاحتجاز - قياسي في مجموعة SKG-F.
3”–24” (DN80–DN600): قياسي
28”–48” (DN700–DN1200): قياسي
اتصال غرفة الغسيل / اتصال التدفق - لوحة إغلاق اختيارية للصيانة.
عروات الرفع مسامير حلقية موزعة في أربعة مواقع لسهولة التركيب والتخزين. (مقاسات من ٢٨ إلى ٤٨ بوصة / DN٧٠٠ إلى DN١٢٠٠)
مواد البوابة – قياسي: فولاذ مقاوم للصدأ 316L (90 رطل/بوصة مربعة / 6 بار)؛ اختياري: SAF2205 لضغط 150 رطل/بوصة مربعة / 10 بار. (28–48 بوصة / DN700–DN1200)
منفاخ قياسي - حماية إضافية للمغزل ضد الجسيمات الكاشطة. (3”–24” / DN80–DN600)
التصميم الفريد لصمام بوابة السكين GKV-300.
- تدفق ثنائي الاتجاه والإغلاق مما يؤدي إلى عدم حدوث أي تسرب في اتجاه مجرى النهر.
- لا ينبغي أن تكون هناك أجزاء معدنية على اتصال بالوسائط المتدفقة عندما يكون الصمام في وضع مفتوح بالكامل.
- لا يوجد تجويف للمقعد يسمح بتراكم المواد الصلبة غير المرغوب فيها ومنع إغلاق البوابة بالكامل.
- أكمام مطاطية متينة قابلة للاستبدال في الموقع.
- مناسب للخدمة الرطبة أو الجافة.
- 3" - 24" / DN80 - DN600 تصنيف الضغط القياسي 150PSI CWP (10 بار).
- 28”- 48”/DN700 – DN1200 تصنيف الضغط القياسي 90PSI CWP (6 بار) مع 150PSI.
يتم تطبيق صمام بوابة السكين سلسلة GKV-300 في العديد من الصناعات
صناعات البتروكيماويات والغاز الطبيعي
صناعة الصلب والكيميائيات
هندسة السفن والمحيطات
حماية البيئة ومعالجة المياه الصناعية
ال صمام بوابة السكين GKV300 مماثل ل INSAMCOR، تتضمن أحدث التصميمات والتكنولوجيا، وتتميز بأكمام مطاطية حاصلة على براءة اختراع توفر أداءً عاليًا في المواد الكاشطة والمقشرة والتآكلية، بالإضافة إلى الحمأة والسوائل والمواد الصلبة السائبةيؤدي هذا التصميم المبتكر إلى إنتاج بعض صمامات البوابة ذات الصيانة المنخفضة المتوفرة في السوق اليوم.
اقرأ المزيد
صمام البوابة GKV305 ذو السكين الخاص أسفل الصوامع يُستخدم بشكل رئيسي في صناعات التعدين وتجهيز الأغذية. صُمم خصيصًا لتجميع الصوامع. بفضل فتحات النفخ، يُمكنه إزالة المواد الجافة مثل الغبار والحبوب، مما يمنع تراكمها وتعطيل البوابة.
اقرأ المزيد

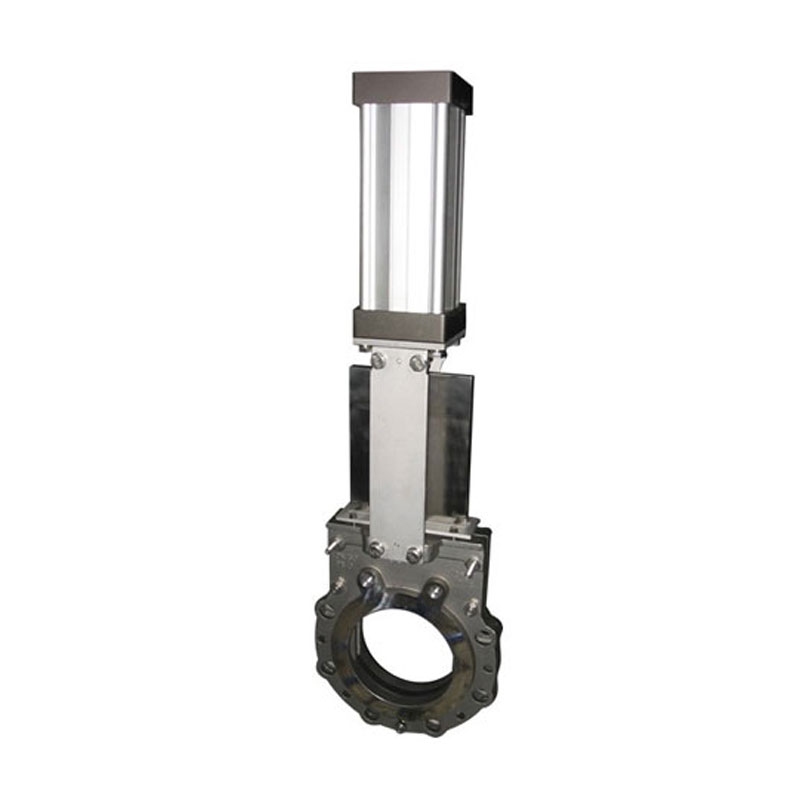

صمام البوابة الهوائية GKV310 ذو السكين، والذي يمر عبر الأنابيب، يجمع بين أحدث التصميمات والتقنيات، ويتميز بأكمام مطاطية حاصلة على براءة اختراع، مما يوفر أداءً فائقًا في التعامل مع المواد الكاشطة، والمتكلسة، والتآكلية، بالإضافة إلى الحمأة والسوائل والمواد الصلبة السائبة. يُنتج هذا التصميم المبتكر بعضًا من أكثر صمامات البوابة ذات السكين سهولة في الصيانة المتوفرة في السوق حاليًا.
اقرأ المزيد
صمام بوابة سكين مربع GKV315. صمام بوابة سكين أحادي الاتجاه، مصنوع بفتحة مربعة، مناسب لتطبيقات التفريغ ومناولة المواد والسائبة. يتميز بأداء فائق في التعامل مع المواد الكاشطة، والرواسب، والتآكلية، بالإضافة إلى الحمأة، والسوائل، والمواد الصلبة السائبة.
اقرأ المزيد
