صمامات الكرة صمامات كروية ثلاثية القطعصمام كروي مثبت على محور ارتكاز GKV237G | صمام كروي من الفولاذ المطروق API 6D

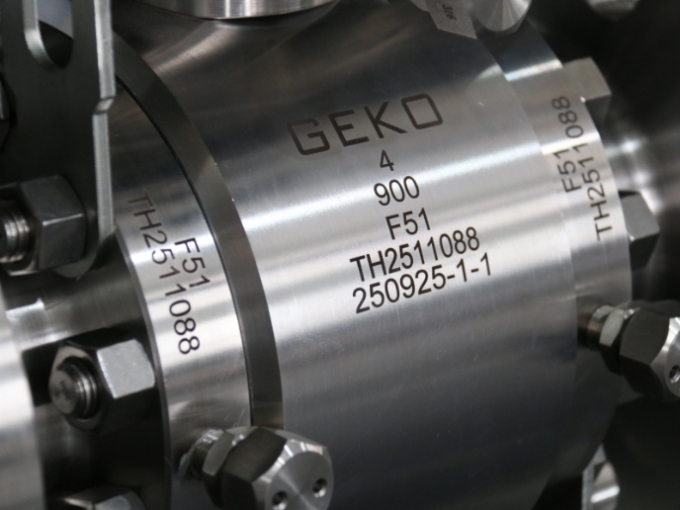

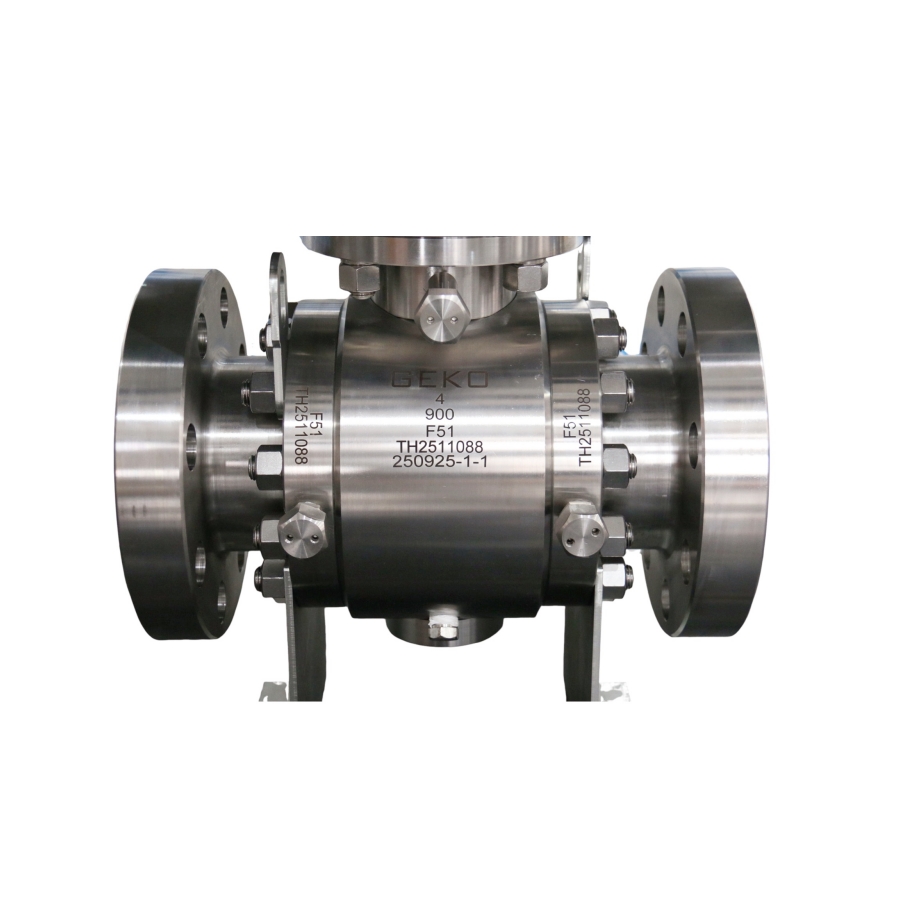

GKV237G صمام كروي مثبت على محور دورانصُمم هذا الصمام لضمان إغلاق موثوق في التطبيقات الصناعية الصعبة. بفضل هيكله ذي الفتحة الكاملة، وأدائه المحكم في منع التسرب، وعزمه التشغيلي المنخفض، يُستخدم على نطاق واسع في صناعات النفط والغاز، والبتروكيماويات، والكيماويات، والطاقة. صُمم هذا الصمام وفقًا للمعايير الدولية، مما يضمن أداءً آمنًا وموثوقًا به في ظروف التشغيل الحرجة.
GKV-237G مصنع صمامات كروية مثبتة على محور | صمام كروي كامل الفتحة من الفولاذ المطروق للنفط والغاز
| |
نطاق المقاسات NPS من 1/2 بوصة إلى 24 بوصة، DN15 إلى DN 600
العمليات ASME Class 150LB ~ 2500LB, EN 1092 PN10 ~ PN420
نطاق درجة الحرارة من -50 درجة فهرنهايت إلى 1472 درجة فهرنهايت (من -46 درجة مئوية إلى 800 درجة مئوية) | مواد الجسم ASTM A182 F304، F316، F316L، F904L، F51 (فولاذ مقاوم للصدأ مزدوج، فولاذ مقاوم للصدأ مطروق)؛ ASTM A350 LF2، ASTM A352 LCB (فولاذ كربوني منخفض الحرارة)؛ ASTM A105 (فولاذ مطروق)؛ ASTM A182 F22 (فولاذ سبيكة الكروم والموليبدينوم)؛ سبائك خاصة (قائمة على النيكل وعالية الأداء): إنكونيل 600، 625، 825، إنكولوي 800H، هاستيلوي C276، C3، C4، مونيل 400، مونيل K500؛ سبيكة B463 20؛ ASTM B348 تيتانيوم Gr.2، Gr.3، Gr.5، Gr.12؛ ASTM B493 الزركونيوم R60702، ASTM B365 التنتالوم R05200، R05400 (التنتالوم).
|
تسرب الصف الرابع، الصف الخامس، الصف السادس | مواد العلوم والتكنولوجيا والهندسة والرياضيات ASTM A479 النوع 316، ASTM A564 النوع 17-4PH، ASTM A182 النوع F51 |
وجهاً لوجه أسم B16.10، إن 588-1 F4/F5، دين 3202 F4/F5، جيس B2002 | مواد المقاعد TFM1600، اختياري: Tek Fi ®*، UHMWPE، RPTFE، PTFE، إلخ |
معيار الاختبار API 598، EN-12266-1 تخضع جميع سيقان ومقاعد الصمامات لاختبار إغلاق الغاز بضغط 100 رطل لكل بوصة مربعة. ضمان سلامة الفقاعات قبل الشحن، خدمة التفريغ حتى 29 بوصة زئبقية
| مواد الكرة الفولاذ المقاوم للصدأ A351 CF8 / CF8M، A182 F304 / F316 / F316L، A105، A216 WCB، A350 LF2، التيتانيوم B348 Gr.2 / Gr.5، الزركونيوم B493 R60702، التنتالوم B365 R05200 / R05400، هاستيلوي، سبائك النيكل، إنكونيل 600/625/825، مونيل 400/ مونيل K500، سبيكة B463 20، F51 (الفولاذ المقاوم للصدأ المزدوج)، A182 F51، A182 F22، A182 F904L |
توصيلات النهاية أطراف ذات حواف وفقًا لمعيار ASME B16.5 | معيار التصميم ASME B16.34، EN12516، GB/T 12237 |

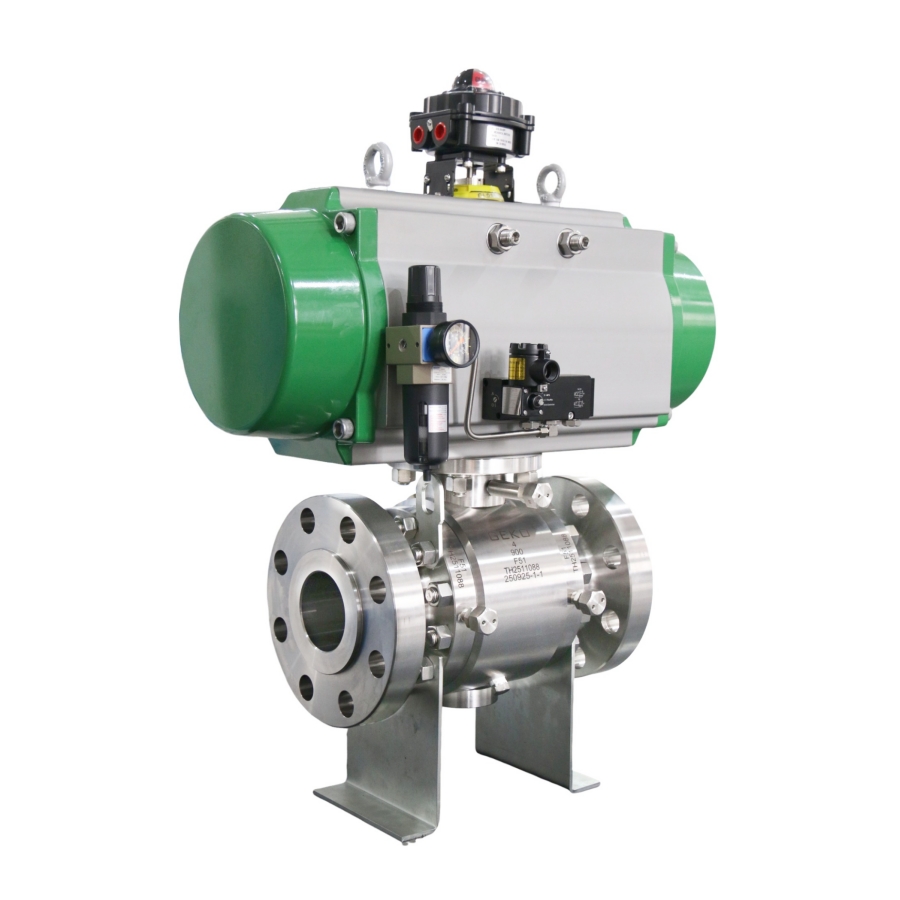

عملية هوائي وكهربائي | منصة الاتصال ISO5211 |

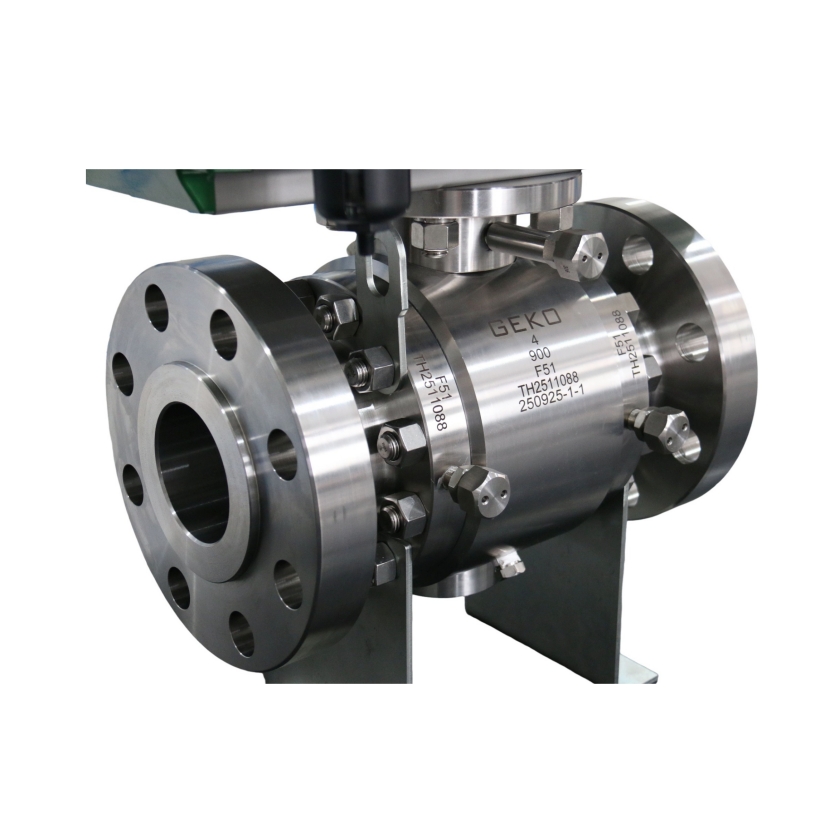

صمام كروي مثبت على محور دوران API6D | صمام كروي كامل الفتحة مصنوع من الفولاذ المطروق للنفط والغاز
صُمم صمام الكرة GKV-237G ذو المحور المحوري لضمان إغلاق موثوق في التطبيقات الصناعية الصعبة. يتميز هذا الصمام بتصميم كامل الفتحة، وهيكل مكون من قطعتين أو ثلاث قطع، ومقاعد مرنة، مما يوفر أداءً مستقرًا في منع التسرب، وعزم دوران منخفض، وعمر خدمة طويل. وهو مناسب للتعامل مع السوائل والغازات والبخار والهيدروكربونات في الصناعات الكيميائية والبتروكيميائية والنفط والغاز وتوليد الطاقة وغيرها من الصناعات التحويلية.
يتوفر صمام GKV-237G بفئات ضغط تتراوح من ANSI 150 إلى ANSI 2500، مع وصلات طرفية تشمل RF وRTJ وBW، ويمكن توريده وفقًا لمعايير ASME B16.34 وASME B16.5 وASME B16.25 وASME B16.10 وISO 5211. كما يتوفر تصميم API 6D عند الطلب.
لضمان السلامة والأداء الأمثل في ظروف التشغيل القاسية، يمكن تجهيز صمام الكرة المحوري هذا بجهاز مضاد للكهرباء الساكنة، وجذع مانع للانفجار، ونظام تخفيف الضغط التلقائي لتجويف الجسم، وتصميم مزدوج للإغلاق والتفريغ. كما يُبرز الكتيب الشهادات والامتثال، بما في ذلك معايير مقاومة الحريق، ومعايير ATEX، ومعايير PED، ومعايير SIL 3، ومعايير الانبعاثات المتسربة، مما يجعله حلاً موثوقاً لأنظمة العمليات الحيوية.
التصميم الفريد لسلسلة صمامات الكرة المحورية GKV237G
تصميم مثبت على محور دوران لعزم تشغيل منخفض وأداء مستقر
هيكل ذو فتحة كاملة (منفذ كامل) لتقليل انخفاض الضغط إلى أدنى حد
تصميم مزدوج الإغلاق والتفريغ (DBB) لتعزيز سلامة الإغلاق
تصميم مقاوم للحريق وفقًا للمعايير الدولية
صمام مانع للانفجار لزيادة السلامة التشغيلية
جهاز مضاد للكهرباء الساكنة لمنع التفريغ الكهروستاتيكي
تتوفر خيارات المقاعد المرنة والمعدنية لتطبيقات مختلفة
تخفيف الضغط التلقائي داخل التجويف لضمان التشغيل الآمن
مناسب للاستخدام في ظروف الضغط العالي ودرجات الحرارة العالية
متوافق مع معايير API 6D و ASME و ISO
جي كي في-128 صمام كروي من قطعتين 3000 WOG / 6000 WOG طرف الخيط توفر حلاً اقتصاديًا لضمان إغلاق خالٍ من التسرب عند ضغوط تصل إلى 3000 أو 6000 رطل/بوصة مربعة، مما يجعلها خيارًا مثاليًا للعديد من التطبيقات الصناعية. تتميز بدقة تصنيع عالية جدًا، مما يضمن إغلاقًا محكمًا. تم تصميم صمامات سلسلة GKV-128 خصيصًا لصناعة العمليات وتعمل بشكل جيد في التطبيقات ذات الضغط العالي.
اقرأ المزيد
صمام الكرة GKV138 للأجهزة 1000 رطل لكل بوصة مربعة بفضل جهاز القفل المصمم للدقة والسلامة، يتميز صمام الكرة هذا بساق مقاومة للانفجار و جهاز قفل متكامل لتشغيل موثوق. مُصمم لتحمل ضغط يصل إلى 1000 رطل لكل بوصة مربعة ودرجات حرارة تتراوح بين -20 درجة مئوية و180 درجة مئوية، مما يضمن المتانة والأداء في مختلف التطبيقات الصعبة. صغير الحجم وآمن وسهل التشغيل، ما يجعله الخيار الأمثل للأجهزة، وأنظمة البتروكيماويات، والأنظمة الصناعية.
اقرأ المزيد
صمام كروي GKV132 مكون من ثلاث قطع بطرف ملولب يوفر أقصى قدر من المرونة من خلال الخيوط، لحام المقبس، لحام الأطراف، الشفة يسمح تصميم جسم الصمام المكون من ثلاث قطع بإجراء صيانة بسيطة عبر الإنترنت باستخدام مكونات قابلة للاستبدال، وبالتالي تقليل تكاليف الصيانة وخفض التكلفة الإجمالية للملكية طوال دورة حياة الصمام بالكامل.
اقرأ المزيد
ال صمام كروي من الفولاذ المقاوم للصدأ سلسلة GKV-133 ذو طرف ملحوم يمكن تصنيعها من الفولاذ المقاوم للصدأ CF8M (316L) المصبوب بدقة أو مادة الفولاذ الكربوني WCB، مع تصميم جسم صمام مركزي من النوع المتأرجح للصيانة عبر الإنترنت بسهولة.
اقرأ المزيد
تم تصميم صمام الكرة المكون من ثلاث قطع من سلسلة GKV135 ليكون متينًا ودقيقًا، ويتوافق مع معايير API 607 وASME B16.34، ويتميز بأختام طوارئ على مستوى الفقاعات، ويوفر خيارات قاعدة معدنية مرنة، ومقاومة للتآكل، وخالية من الصيانة، وتعبئة جذع الحمل الصلبة، والأداء المستقر في التطبيقات الصناعية.
اقرأ المزيد
يوفر صمام الكرة ذو القطع الثلاث من سلسلة GKV-237 الموثوقية الفائقة والسلامة وسهولة الصيانة لأنظمة التحكم في السوائل الصناعية.
اقرأ المزيد
ال صمام الكرة ثلاثي الاتجاهات من سلسلة GKV-143 بمنفذ L ومنفذ T تم تصميمه وفقًا لمعيار ASME B16.34، مع ضغط مقدر يبلغ 1000 رطل لكل بوصة مربعة (63 بار)، وتم اختباره للتأكد من توافقه مع معيار API 598. يوفر صمام الكرة متعدد المنافذ من سلسلة GKV-143 موثوقية قوية لـ أدوات الضغط العالي في تطبيقات قياس السوائل والغازات.
اقرأ المزيد
