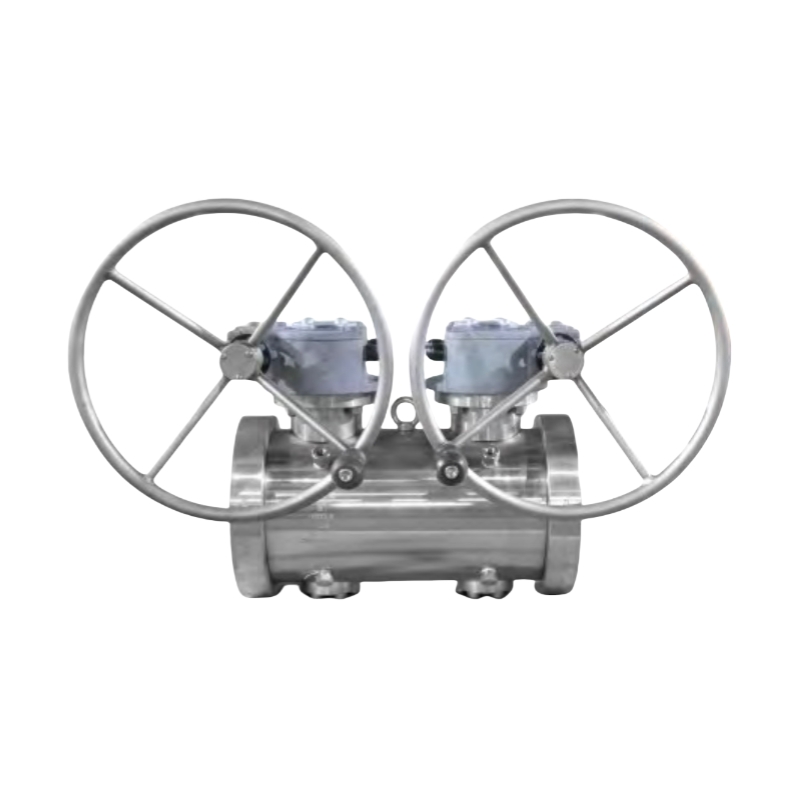

DBB The GEKO صمام كروي مزدوج الكتلة ومثبت على محور تهوية صُمم هذا الصمام لتحقيق أقصى درجات السلامة والموثوقية والأداء في تطبيقات العمليات الحرجة. يتميز بتصميم كروي مزدوج داخل جسم صمام واحد، مما يوفر أداءً حقيقيًا العزل المزدوج والنزيف (DBB) الوظيفة - ضمان الفصل الكامل بين خطوط التدفق العلوية والسفلية.
يُستخدم على نطاق واسع في خطوط الأنابيب، ومحطات الضخ والضغط، والمرافق البحرية والبرية، وأنظمة التبريد العميق، وخدمات درجات الحرارة العالية أو الكاشطة. تكوين الكرة المزدوجة يقلل من مساحة التثبيت والوزن الإجمالي، مما يوفر كفاءة استثنائية من حيث التكلفة وتعزيز سلامة الخطوط.
صمام GEKO ذو الكتلة المزدوجة والنزيف (DBB) - عزل مدمج مع ضمان عدم التسرب
| |
نطاق الحجم من 1/2 بوصة إلى 12 بوصة (DN15 إلى DN300)، تتوفر أحجام أكبر عند الطلب | مادة الجسم والغطاء A105 / LF2 / F304 / F316 / F316L / دوبلكس / سوبر دوبلكس / إنكونيل / مونيل |
نطاق درجة الحرارة من -46 درجة مئوية إلى +250 درجة مئوية (نطاق موسع اختياري يصل إلى 400 درجة مئوية) | تصنيف الضغط ASME الفئة 150 – 2500 (PN16 – PN420) |
نوع الصمام كتلة مزدوجة ونزيف - تصميم نزيف من نوع الكرة / القابس / الإبرة | مادة المقعد PTFE / RPTFE / PEEK / معدن إلى معدن (Stellite / Inconel Overlay) |
مادة الساق / العمود SS316 / SS316L / 17-4PH، تصميم مضاد للانفجار، طلاء صلب اختياري | البراغي والصواميل B7 / B8 / L7 / B8M مع صواميل 2H أو 4/7 وفقًا لمعيار ASTM A193/A194 |
التعبئة والغدد تصميم التعبئة من الجرافيت / PTFE / منخفض الانبعاثات، التحميل المباشر
| خيارات إنهاء الاتصال ذات حواف (ASME B16.5 / EN1092)، ملولبة (NPT / BSPT)، لحام المقبس (SW)، |
طريقة التشغيل رافعة يدوية / ترس / هوائي / هيدروليكي / محرك كهربائي | معايير التصميم API 6D / API 598 / ASME B16.34 / BS EN ISO 17292 |
الاختبار والتفتيش اختبار الضغط والتسرب: API 598 / ISO 5208 | ميزات التصميم حاجزان مستقلان للإغلاق مع منفذ نزيف، تصميم مضغوط، ساق مقاومة للحريق ومقاومة للانفجار، عزم دوران منخفض، تدفق كامل، صيانة سهلة
|
الوسيلة المناسبة النفط والغاز، البتروكيماويات، الغاز الطبيعي المسال، العمليات الكيميائية، غاز المرافق، البخار عالي الضغط | اتجاه التثبيت تركيب أفقي أو رأسي؛ منفذ تهوية/تصريف متوفر لتخفيف الضغط بشكل آمن |
الاختبار والشهادات شهادات المواد EN10204 3.1 / 3.2، متوافقة مع PMI / NACE MR0175 / MR0103، معتمدة من ATEX وPED عند الطلب | أهم النقاط الرئيسية لا تسرب، هيكل مضغوط، تصميم مقاوم للحريق، سلامة الختم المزدوج، سهولة الصيانة، مناسب للعزل والتهوية في أنظمة الضغط العالي |

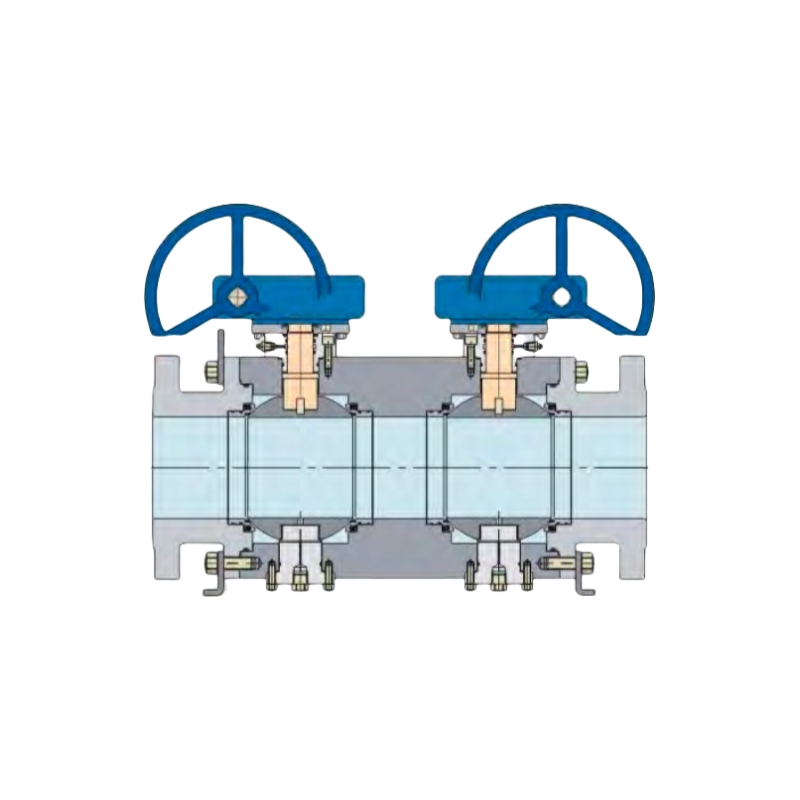

يدمج كل صمام اثنين من الكرات المثبتة على المحور والتي يتم تشغيلها بشكل مستقل
صمامات داخل جسم واحد، مفصولة بتجويف مركزي مزود بفتحة تصريف
الصمام. يتيح هذا التكوين للمشغلين تهوية أو اختبار أو تصريف الصمام بأمان
غرفة وسيطة تؤكد الإغلاق المحكم على كلا الجانبين.
يحتفظ كلا الصمامين بجميع الميزات المتميزة لمحور الدخول الجانبي من GEKO
صمامات الكرة، بما في ذلك:
* عائم حلقات مقعد مستقلة لإحكام الغلق بشكل موثوق تحت الضغوط المتغيرة.
* تصميم مقعد بتأثير مكبس واحد (SPE) أو تأثير مكبس مزدوج (DPE),
اعتمادًا على متطلبات العملاء.
* متوفر في تكوينات ذات مقاعد ناعمة أو معدنية، مناسبة لمجموعة واسعة
مجموعة من السوائل وظروف التشغيل.
* طبقة داخلية اختيارية وجذع ممتد لأنابيب مدفونة أو معزولة
التطبيقات.
* متوافق مع جميع طرق التشغيل القياسية (اليدوية، الهوائية، الكهربائية،
أو هيدروليكيًا). والنتيجة هي حل DBB قوي ومضغوط يوفر أداءً أعلى
السلامة، والصيانة المنخفضة، وفقدان الضغط إلى الحد الأدنى.
المزايا:
- تصميم الصمام المزدوج المدمج يقلل من طول الوجه إلى الوجه والوزن الإجمالي.
- ضمان عزل كامل وتنفيس الضغط بشكل آمن بين الحاجزين.
- انخفاض تكاليف التركيب والصيانة مع تعزيز السلامة التشغيلية.
- تكوين مرن مناسب للأنظمة ذات الضغط المنخفض والعالي.
الميزات الرئيسية:
* نوع التصميم: جسم مكون من 1/3 قطعة، تجويف كامل أو مخفض
* التشغيل: مثبت على المحور، كتلة مزدوجة ونزيف (DBB)
* تصميم المقعد: تكوين SPE/DPE، مقاعد محملة بنابض
* السلامة والموثوقية:
- ساق مضاد للانفجار وجهاز مضاد للكهرباء الساكنة
- تصميم آمن من الحرائق وفقًا لمعايير API 607 / API 6FA / ISO 10497
- الامتثال لمعيار NACE MR0175 للخدمة الحامضة
- نظام حقن مانع التسرب للإغلاق في حالات الطوارئ
* نطاق الأداء:
- المقاس: 1" ~ 24"
- فئة الضغط: ASME 150 – 2500 / API 2000 – 15000
- معايير التصميم: API 6D، API 6A، ASME B16.34
* خيارات المواد:
- مادة الجذع:
* ≥205 ميجا باسكال العائد لـ 150/300 رطل
* إنتاج ≥360 ميجا باسكال لـ 600/900 رطل
* إنتاج ≥450 ميجا باسكال لـ 1500/2500 رطل
- مادة المقعد:
* PTFE، RPTFE، DEVLON، أو PEEK (يختلف حسب الحجم وفئة الضغط)
