جي كي في 655 صمام سدادة على شكل قفص مضاد للكهرباء الساكنة ومقاوم للحريق متوفرة بأربعة أنماط مختلفة. يشير النمط إلى معلومات أساسية عن الصمام من حيث البعد النهائي (وفقًا لـ API 6D، BS 5353، ANSI B16.10 وDIN 3202/F1) وحجم منفذ التدفق عبر الصمام. يمكن تصميم منافذ متنوعة، وتشغيل وإيقاف سريع، وسهولة الصيانة، ومقاومة تدفق ضئيلة، وتصميم مضاد للكهرباء الساكنة ومقاوم للحريق.

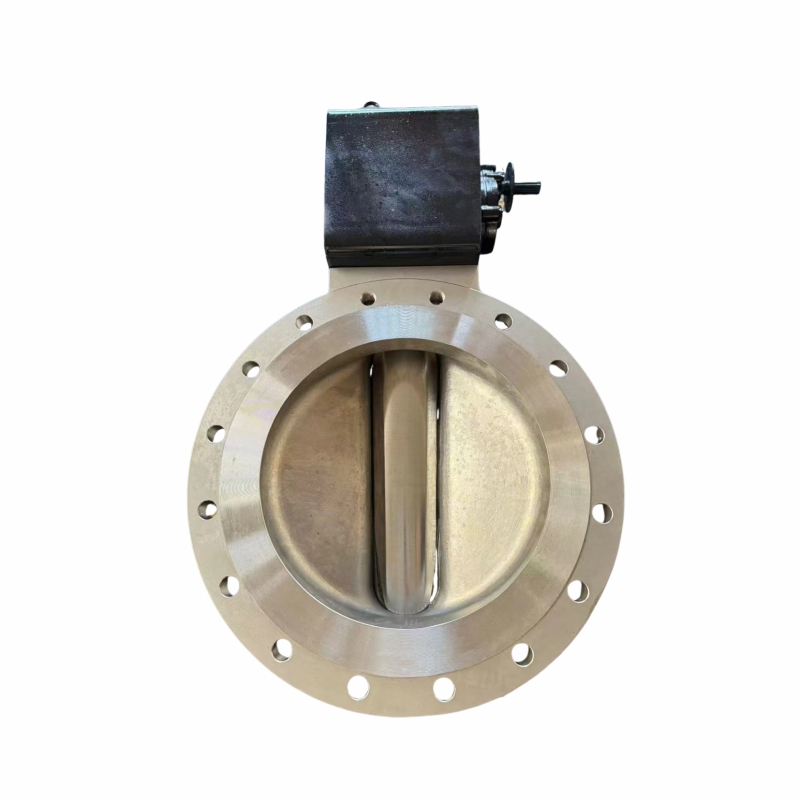

صمام سدادة من نوع القفص GKV مضاد للكهرباء الساكنة ومقاوم للحريق
| |
نطاق الحجم NPS من 1/2" إلى 12" (DN15 إلى DN300)، أحجام أكبر تصل إلى DN600 متوفرة عند الطلب | خيارات مواد الجسم الفولاذ الكربوني (WCB)، الفولاذ المقاوم للصدأ (CF8، CF8M، CF3، CF3M)، الفولاذ المقاوم للصدأ المزدوج (4A/5A)، السبائك 20، Hastelloy®، Monel®، Inconel®، التيتانيوم |
نطاق درجة الحرارة من -50 درجة فهرنهايت إلى +650 درجة فهرنهايت (من -46 درجة مئوية إلى +343 درجة مئوية)، تتوفر نطاقات ممتدة مع سبائك خاصة | مادة الساق / العمود ASTM A479 Gr. 316، اختياري 17-4PH، دوبلكس SS، طلاء منخفض الاحتكاك متوفر |
أقصى ضغط عمل مسموح به ASME الفئة 150 و300، PN16، PN25، PN40 | المقاعد والأختام RPTFE، TFM1600، Tek-Fil®، PEEK، UHMWPE، معدن إلى معدن |
مادة القابس ASTM A351 Gr. CF8M، اختياري: صلب/مطلي (ENP، Stellite®، كربيد الكروم) | تصنيف الإغلاق الفئة السادسة، إغلاق محكم الفقاعات اختياري |
طريقة التشغيل رافعة، مشغل تروس، مشغل هوائي، مشغل كهربائي، منصة ISO 5211 | شكل الجسم والمنافذ اتجاهين (مستقيم)، ثلاثة اتجاهات (نمط L أو T)، فتحة كاملة أو فتحة مخفضة |
معايير التصميم ASME B16.34، API 608، MSS-SP-72 | معايير الاتصال النهائي ذو حواف: ASME B16.5 (RF/RTJ)، DIN EN1092 PN16/25/40 |
الاختبار والتفتيش اختبار الضغط والتسرب API 598 وISO 5208 الفحص غير المدمر الاختياري: التصوير بالأشعة، والموجات فوق الصوتية، والجسيمات المغناطيسية | أبعاد وجهاً لوجه ASME B16.10، ISO 5752
|
ميزات التصميم الخاصة ختم ثنائي الاتجاه، عزم تشغيل منخفض، خيارات متعددة للمقاعد، تدفق كامل، تشغيل معياري، مقاومة للتآكل والتآكل، عمر خدمة طويل | التطبيقات خطوط أنابيب النفط والغاز، معالجة البتروكيماويات، أنظمة مناولة الوقود، مياه الصرف الصحي البلدية، المصانع الكيميائية، توليد الطاقة |
نمط قصير
أبعاد وجهاً لوجه مضغوطة، تشبه صمام البوابة.
مساحة الميناء: 40-50% من صمام السدادة الكامل.
مناسب للتطبيقات حيث يكون بعض الانخفاض في معدل التدفق مقبولاً.
متوفر في الفئة 150 و 300.
نمط منتظم
أبعاد وجها لوجه أطول.
مساحة الميناء: حوالي 50٪ من المساحة الكاملة.
يوفر الحد الأدنى من فقدان التدفق مع تحسين أبعاد الصمام الإجمالية باستخدام منفذ مستطيل.
متوفر في الفئة 600 و 900.
السلامة من الحرائق
يمكن توفير صمامات القابس ذات الأكمام بتصميم مقاوم للحريق وفقًا لـ API 607.
تصميم مضاد للكهرباء الساكنة
يمكن أن تتراكم الكهرباء الساكنة حول القابس بسبب التيار في الخط أو الاحتكاك
بين القابس وأكمام PTFE.
إصدار مضاد للكهرباء الساكنة: يتم إدخال حلقة موصلة في أخدود في الضبط
المسمار، مما يؤدي إلى إنشاء اتصال كهربائي بين القابس وجسم الصمام
تبديد الشحنات الساكنة بأمان.
إزالة الاتصالات
يمكن تزويد أجسام الصمامات بوصلة تطهير واحدة أو اثنتين، مما يسمح
الجزء الداخلي من الصمام ليتم تنظيفه عند الحاجة.
تخفيف التسوس
يمكن تجهيز الصمامات بفتحة تخفيف أو فتحة في القابس.
هذه الميزة مطلوبة للخدمات التي تسبب تراكم الضغط أو
البلمرة عندما يكون الصمام مغلقا.
تصميم فريد من نوعه لسلسلة صمامات التوصيل GEKO

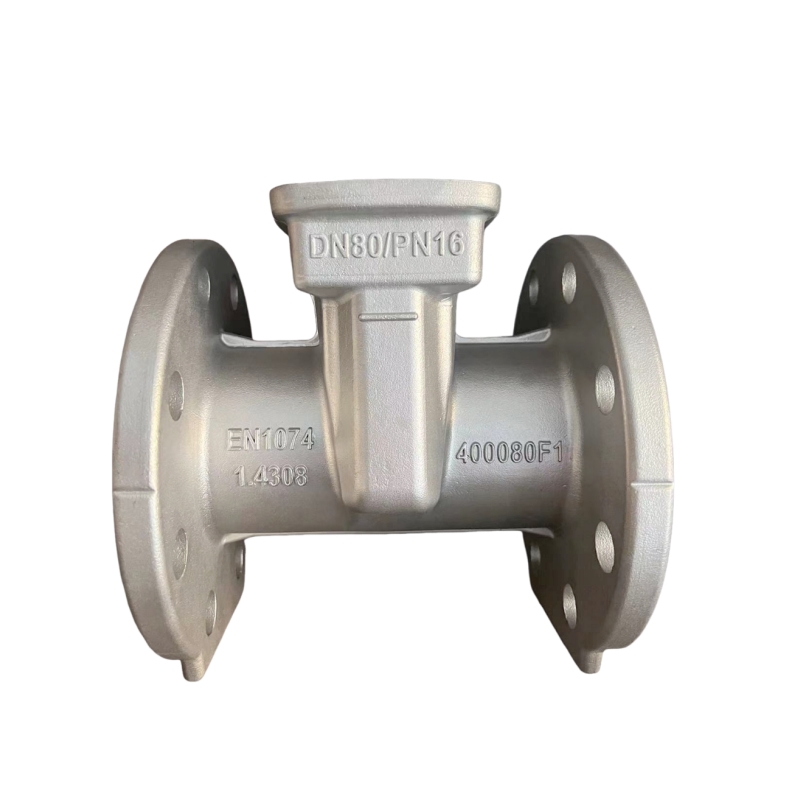

تصميم الجسم
- يعمل غلاف PTFE كمقعد لسدادة الصمام، مما يمنع ملامسة المعدن للمعدن.
- يتم تحقيق جهد الدوران المنخفض ومنع الاحتكاك، مما يسمح باستخدام أي مزيج من مواد الجسم/القابس.
- يتم ضمان الإغلاق الإيجابي، والصمامات خالية من الصيانة تقريبًا.
- يتم منع تدفق مادة PTFE تحت درجة الحرارة والضغط بواسطة حواف احتواء مصبوبة حول فتحات الجسم. كما تمنع هذه الحواف دوران الغلاف أثناء التشغيل.
الختم والأداء
- يتم تحقيق الأداء العالي من خلال الاتصال الوثيق بين القابس وأكمام PTFE المثبتة بقوة، إلى جانب الأختام الجوية المنفصلة.
يُوفّر مقعد PTFE العزل الأساسي للهواء الجوي. حتى بعد الاستخدام طويل الأمد وتآكل المقعد، تحافظ صمامات GEKO على عزل جوي فعال.
- يستخدم غطاء الشفة غشاء PTFE محميًا بغشاء معدني، مع حلقة PTFE إضافية وحلقة دلتا لمنع تسرب الجذع.
حماية الأكمام من التلف
- تتميز صمامات GEKO بآلية خاصة تضمن الإغلاق الجوي الكامل
حتى لو كان الغلاف تالفًا.
- في حالة تلف الأكمام الشديد، يمكن تعديل القابس المخروطي بشكل موحد
ضغط حشوة خيوط PTFE، والتي يتم تثبيتها بين حلقتي الدفع.
- عن طريق شد برغي الضبط، يتم سحب الكتف الموجود على حلقة الدفع إلى الأسفل
ضد شفة في الغطاء، وضغط العبوة من أجل الإغلاق الكامل تحت ظروف شديدة
شروط.
عزم التشغيل والتعبئة
- توفر صمامات السدادة من GEKO إحكامًا محكمًا للفقاعات مع عزم تشغيل منخفض.
- تتميز الموديلات ذات الحجم شبه "-2" بالربط المسبق الداخلي للتغليف باستخدام
تكنولوجيا المعالجة الفريدة من GEKO.
- تستخدم الموديلات ذات الحجم 2/2 "-12" غطاء تعبئة منفصلًا، قابل للتعديل بسهولة دون
تفكيك أو إزالة المحركات، بتصميم يوزع الحمل بالتساوي على
التعبئة والتغليف.
طلاء صلب اختياري – Stellite®
- يمكن طلاء مقاعد الصمامات بسبائك الكوبالت والكروم Stellite®، مما يوفر:
- مقاومة ممتازة للتآكل
- القدرة على تحمل درجات حرارة العمل العالية
- صلابة عالية لمقاومة التآكل الفائقة

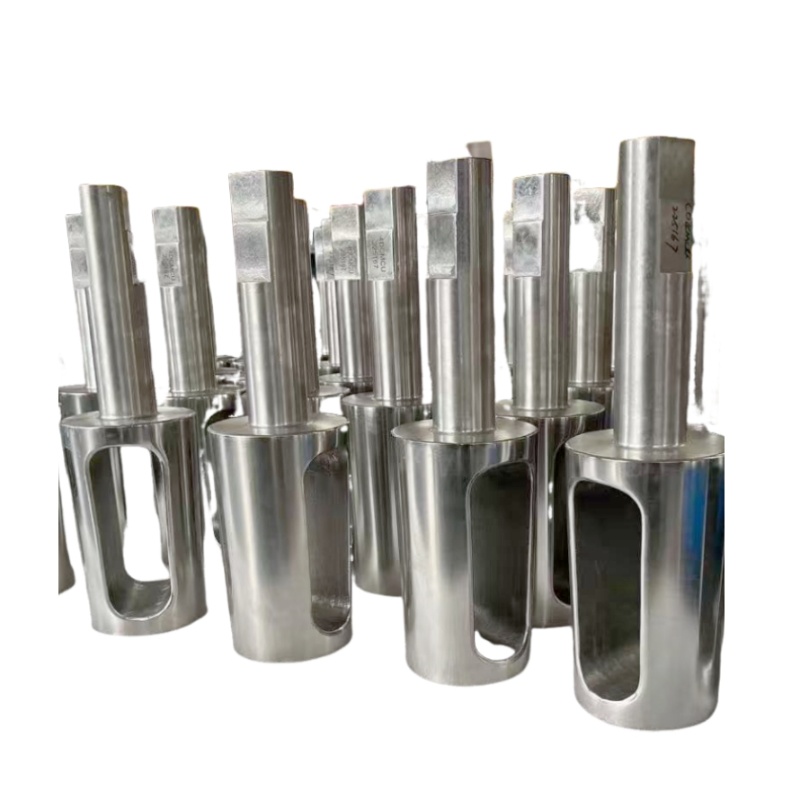

صمام السدادة من نوع القفص من GEKO مع حماية غلاف PTFE
